Снегоход Ski-Doo REV GEN4 SPORT-UTILITY ACE. Руководство по эксплуатации (2022 год) - часть 6

ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

Запасной ремень вариатора не входит в комплект поставки

снегохода.

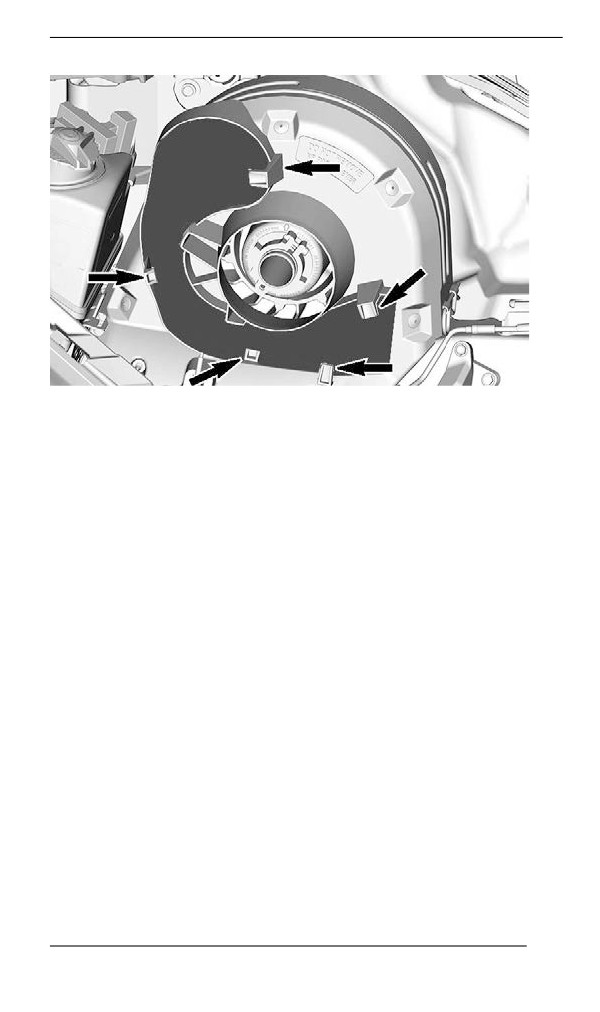

Установите запасной ремень вариатора в выемку для запасного

ремня.

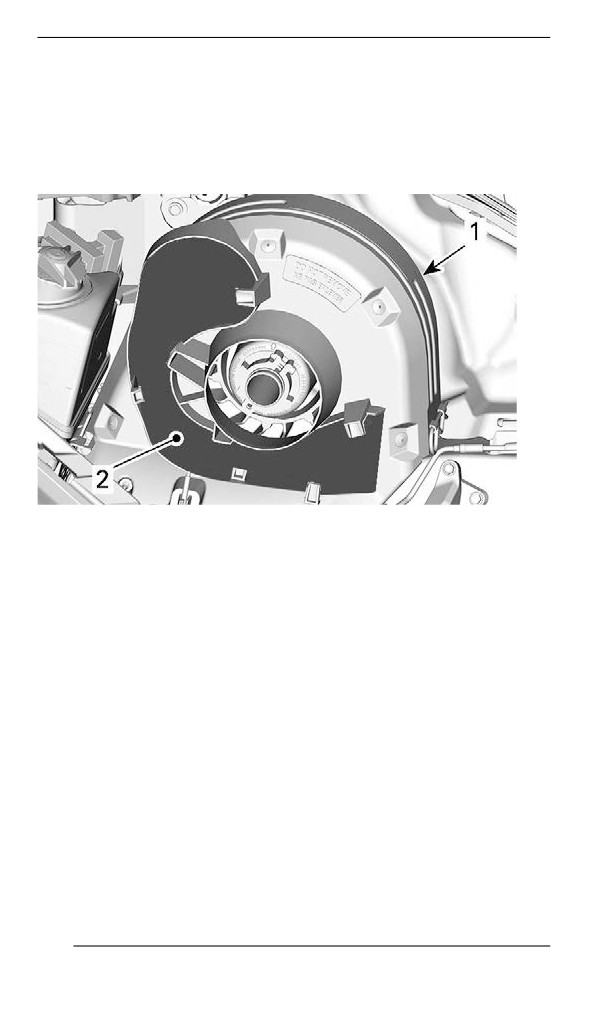

ТИПОВОЙ ВАРИАНТ

1. Защита ремня вариатора

2. Паз

Закрепите его на месте, введя в зацепление с фиксаторами.

152

ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

Инструменты и приспособления

Конструкция кожуха ремня вариатора предусматривает возмож-

ность размещение набора инструментов, предназначенного для

выполнения

элементарных

операций

технического

обслуживания.

Инструменты входят в комплект поставки снегохода. Они всегда

должны устанавливаться в надлежащем месте и в надлежащей

ориентации.

153

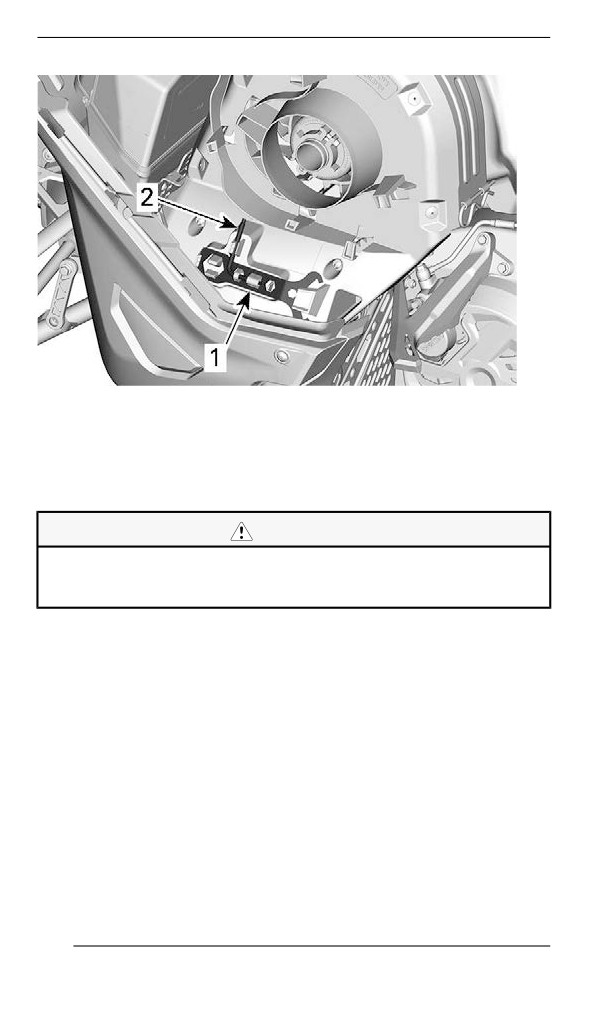

ОБОРУДОВАНИЕ

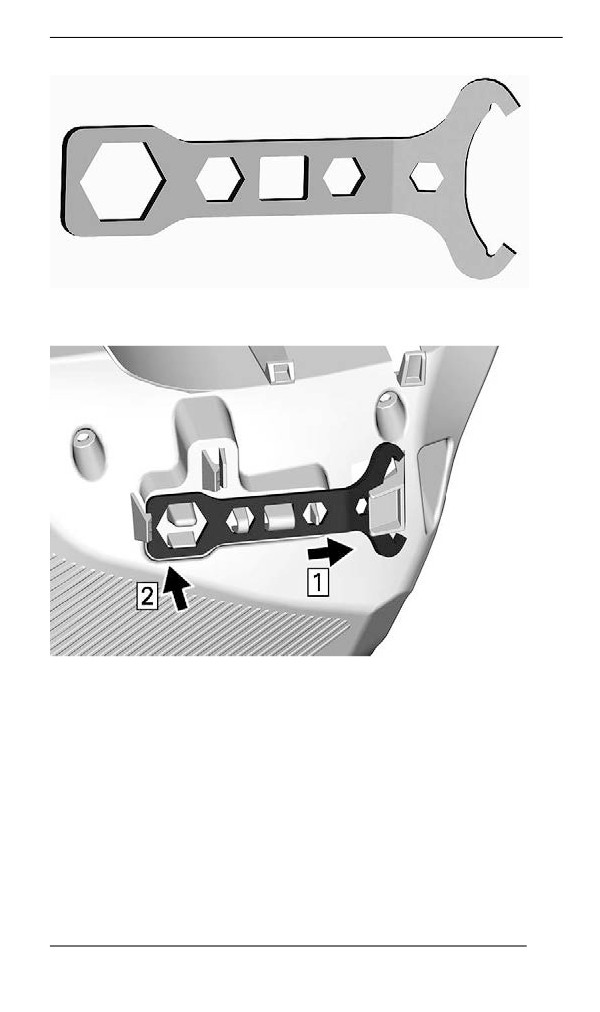

ТИПОВОЙ ВАРИАНТ — РАСПОЛОЖЕНИЕ ИНСТРУМЕНТОВ

В ЗАЩИТНОМ КОЖУХЕ РЕМНЯ ВАРИАТОРА

1. Приспособление для регулировки

2. Инструмент для разведения шкива и регулировки фар

Выполняйте установку в следующем порядке:

ВНИМАНИЕ

Убедитесь, что возимый комплект инструментов надежно

зафиксирован на кожухе. Инструменты могут открепиться и

повредить вращающиеся детали.

1. Задвиньте открытый конец инструмента для регулировки под-

вески под фиксирующую лапку.

154

ОБОРУДОВАНИЕ

ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ

2. Нажмите закрытым концом на крепежные лапки.

3. Вставьте короткий конец инструмента для разведения шкива и

регулировки фар в отверстие.

155

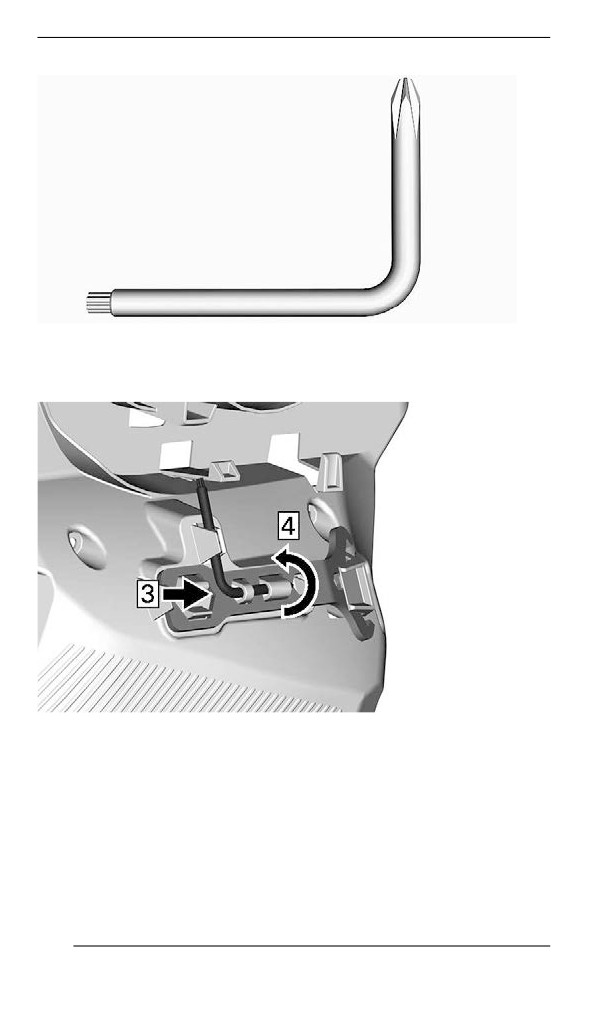

ОБОРУДОВАНИЕ

ИНСТРУМЕНТ ДЛЯ РАЗВЕДЕНИЯ ШКИВА И РЕГУЛИРОВКИ

ФАР

4. Поверните и зафиксируйте длинный конец на месте.

Заднее багажное отделение

Багажное отделение располагается в задней части сидения над

крышкой аккумуляторной батареи.

156

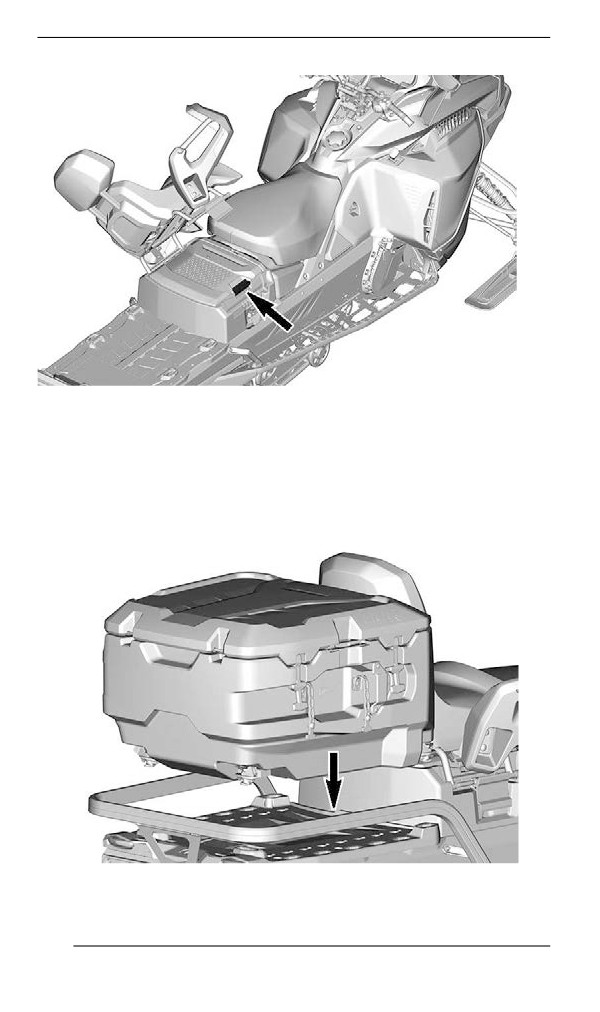

ОБОРУДОВАНИЕ

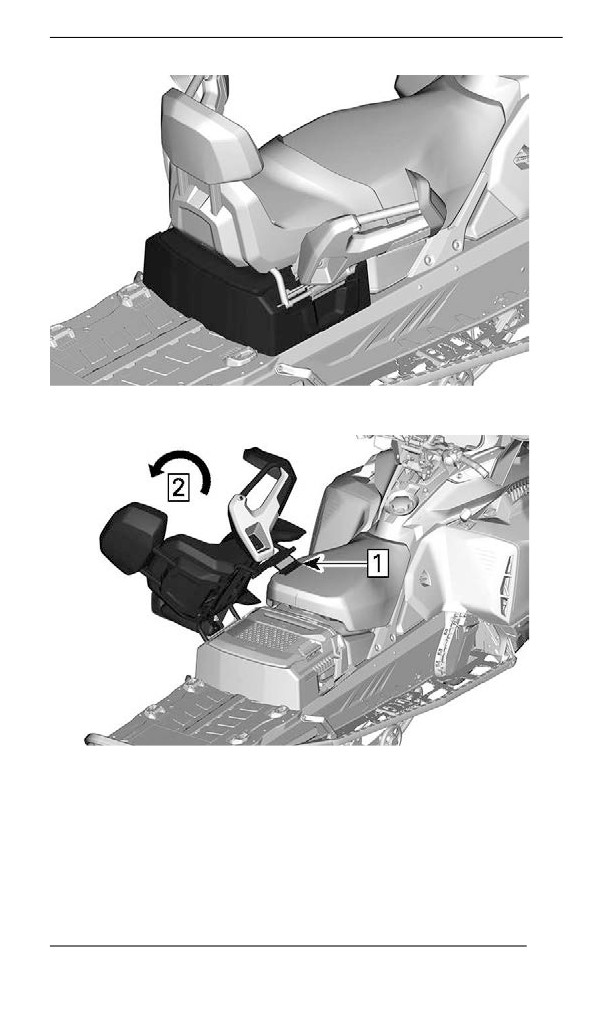

Чтобы открыть, откиньте пассажирское сиденье.

1. Откройте замок сиденья

2. Откиньте пассажирское сиденье

Поднимите ручку.

157

ОБОРУДОВАНИЕ

Багажный кофр (при наличии)

На крышке багажника можно перевозить до 22 кг (44 фунтов), а

полная грузоподъемность багажника составляет 48 кг (105 фун-

тов) (включая вес на крышке).

Багажный кофр фиксируется креплением LinQ. Для установки

опустите багажный кофр на багажную площадку.

Поверните рычаги LinQ, чтобы зафиксировать.

158

ОБОРУДОВАНИЕ

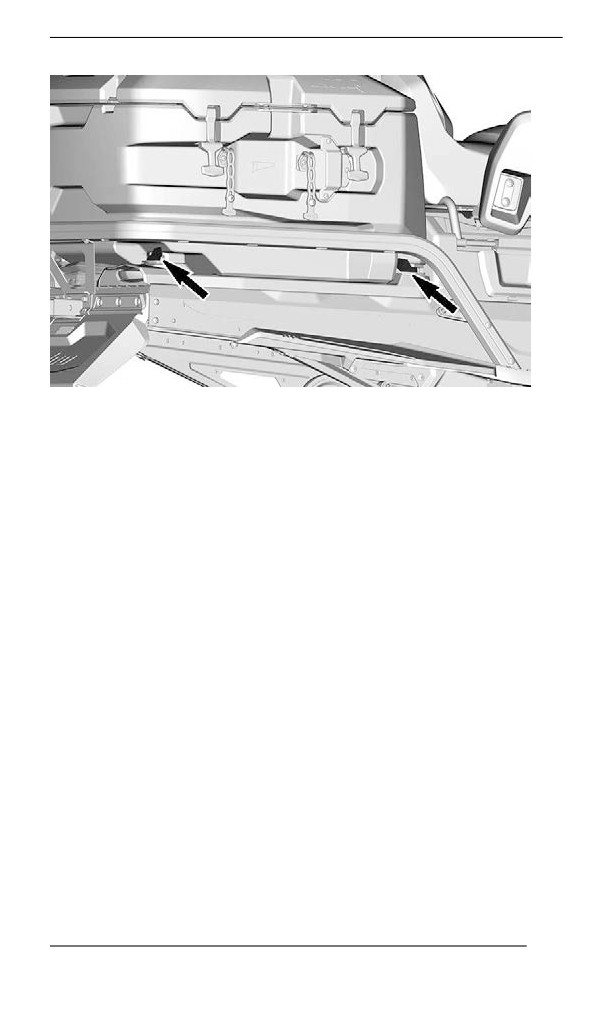

ПОКАЗАНА ПРАВАЯ СТОРОНА — ВЫПОЛНИТЕ АНАЛОГИЧ-

НЫЕ ДЕЙСТВИЯ С ЛЕВОЙ СТОРОНЫ

159

ОБОРУДОВАНИЕ

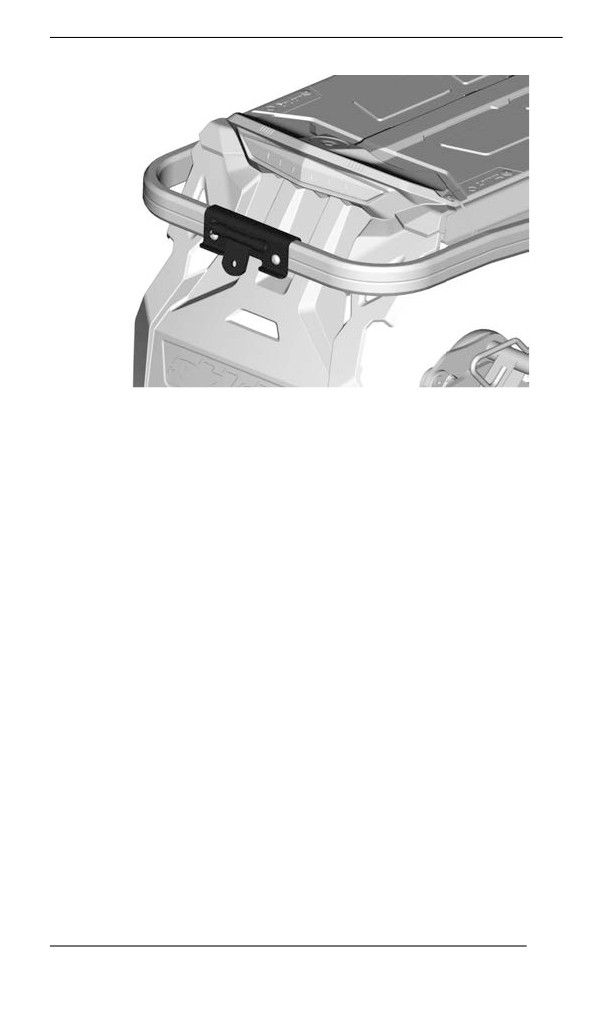

Сцепное устройство (при наличии)

ПРИМЕЧАНИЕ:

Обратитесь к наклейке на корпусе снегохода для информации о

максимально допустимом весе буксируемого груза.

Доступность различных типов сцепных устройств зависит от мо-

дели и региона.

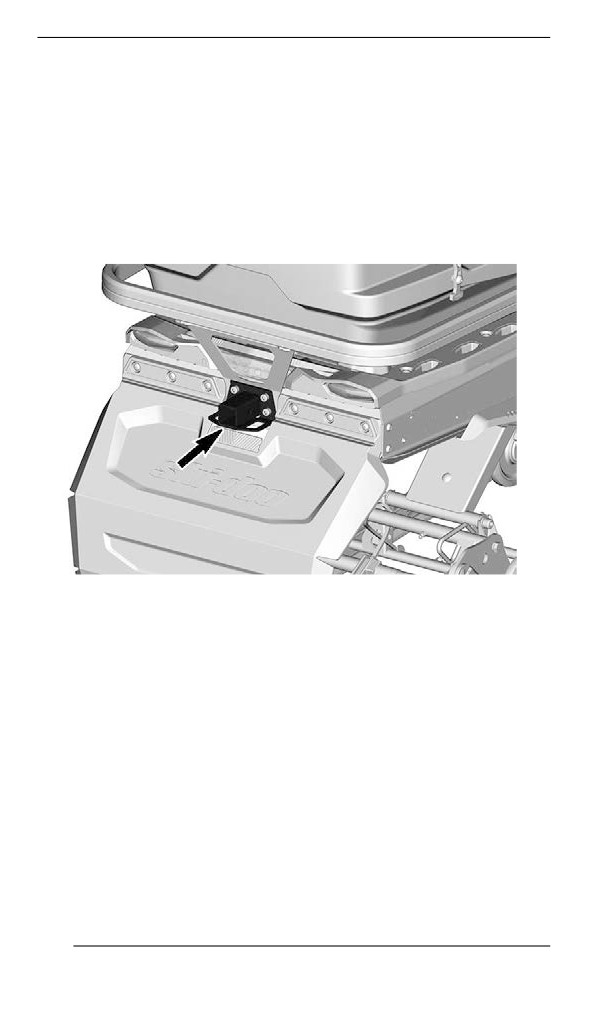

Гнездо для установки сцепного устройства

Буксировка груза при использовании сцепного устройства допу-

скается только на жесткой сцепке.

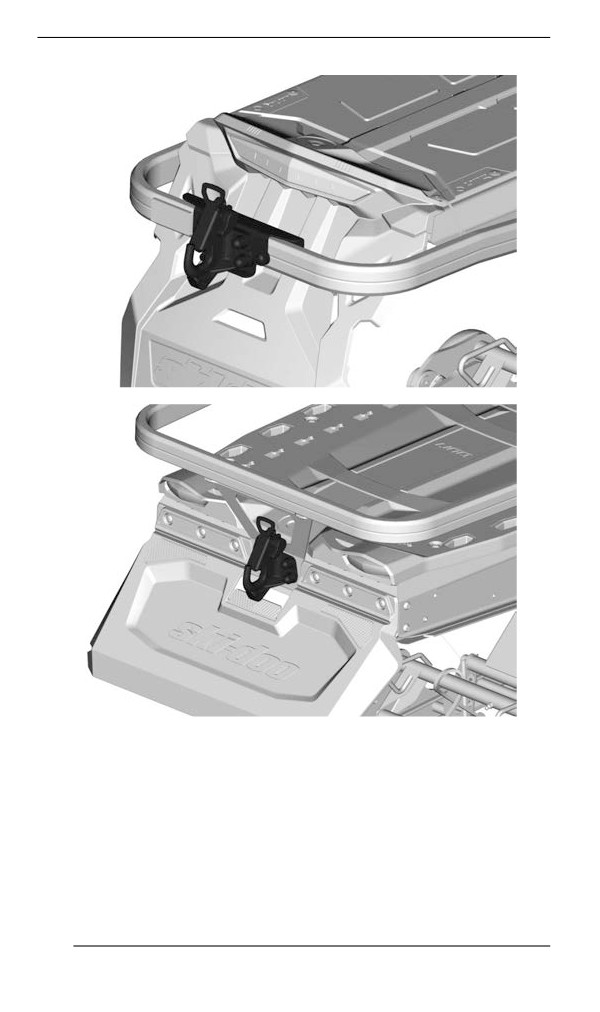

Тягово-сцепное устройство

160

ОБОРУДОВАНИЕ

Сцепное устройство с крюком

161

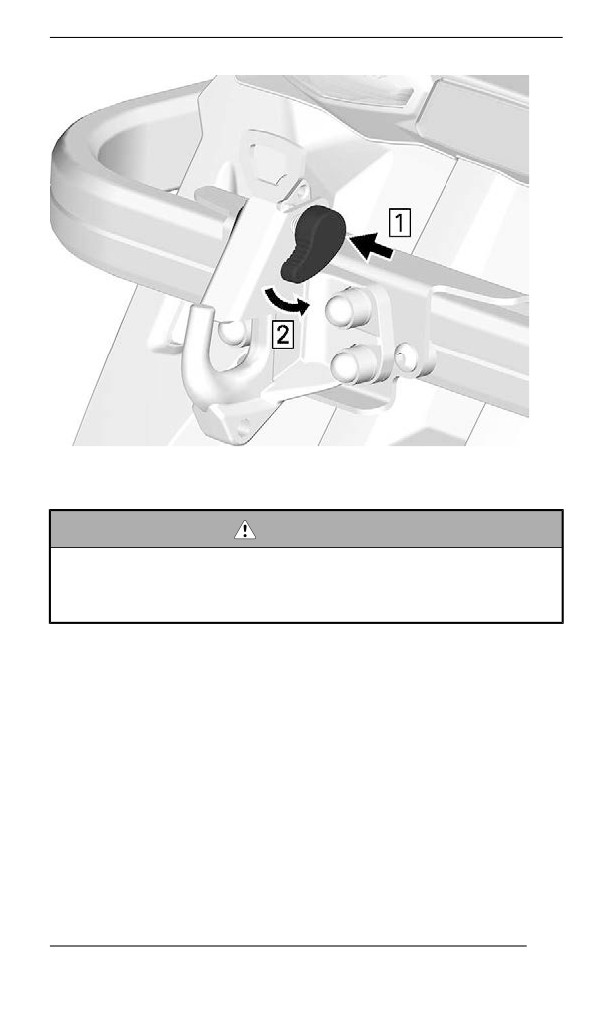

ОБОРУДОВАНИЕ

Чтобы открыть крюк нажмите на рукоятку и поверните ее, чтобы

опустить стопорную пластину.

162

ОБОРУДОВАНИЕ

Перед установкой дополнительного оборудования обратитесь к

инструкциям изготовителя.

ОСТОРОЖНО

Использование троса для буксировки груза запрещено. Ис-

пользуйте только жесткую сцепку. Груз, буксируемый на

тросе, может врезаться в снегоход при внезапном торможе-

нии или на склоне и опрокинуть его.

163

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ

4,5 ДЮЙМА

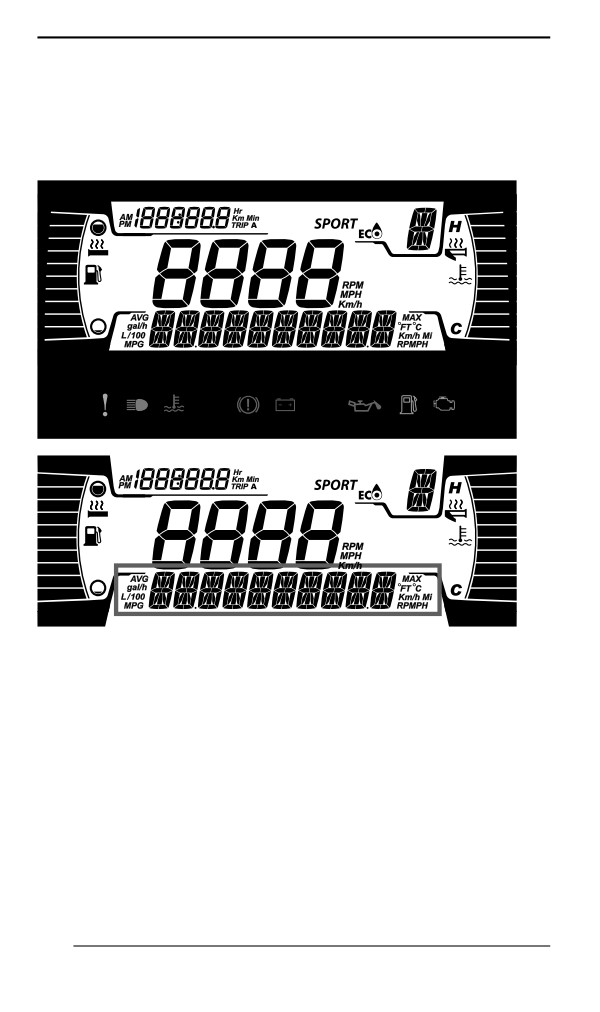

Многофункциональный дисплей

Нижняя секция дисплея

Может отображать следующее:

- обороты,

- Скорость

- температура двигателя,

- Статистика по топливу

- настройки.

- сообщения.

- Температура окружающего воздуха (при наличии)

Используйте НИЖНЮЮ кнопку для смены отображаемой

информации.

Индикатор SPEED STAT (СТАТИСТИКА ПО СКОРОСТИ) показы-

вает максимальную и среднюю скорости. Для сброса удерживай-

те НИЖНЮЮ кнопку нажатой в течение 3 секунд.

164

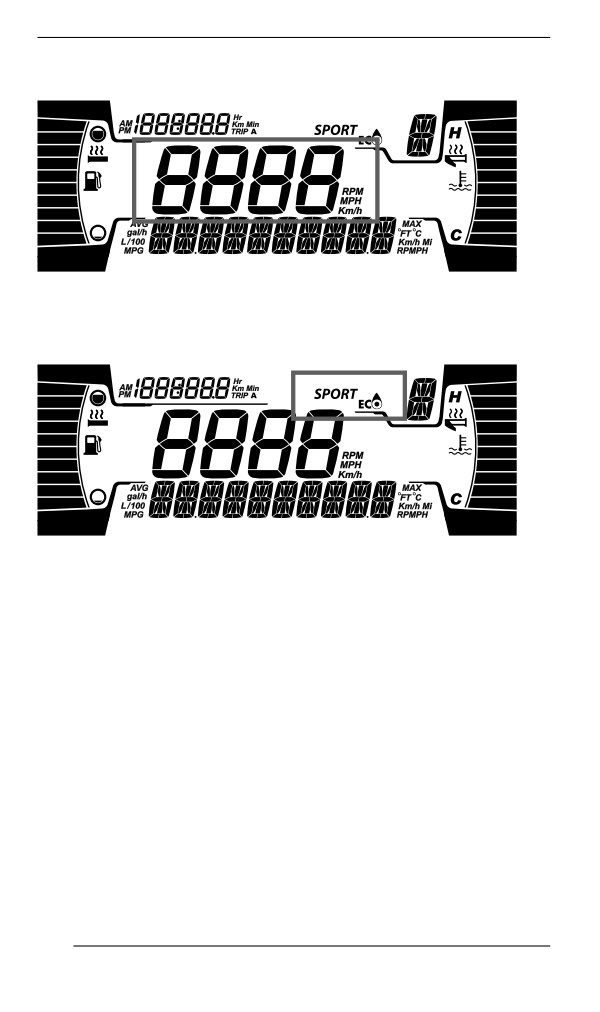

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙМА

При выборе индикатора SPEED (СКОРОСТЬ) на индикаторе TRIP

(ПОЕЗДКА) отображается частота вращения в об/мин.

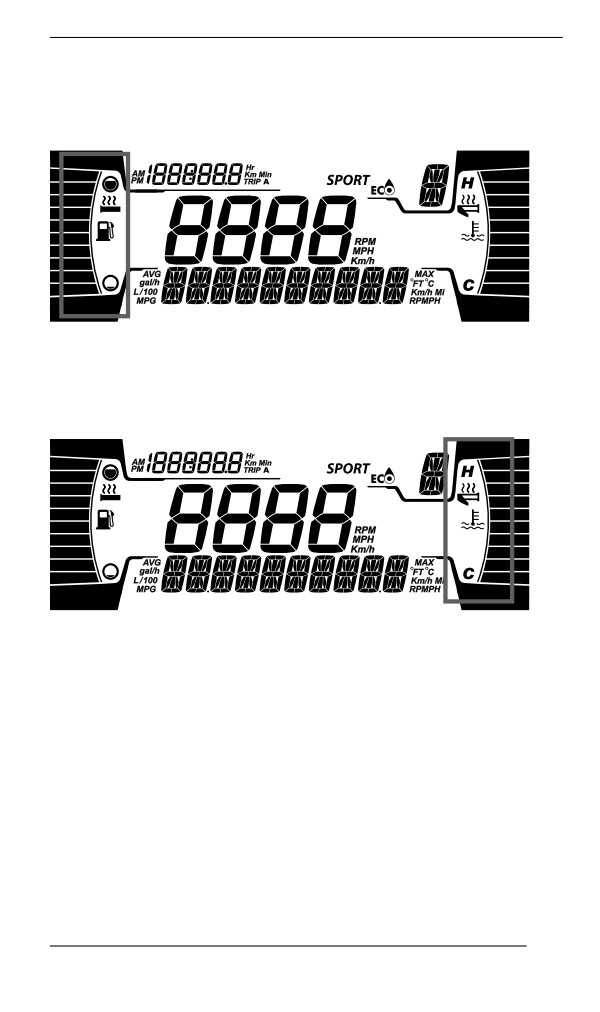

Левая боковая секция дисплея

На левой боковой секции дисплея отображается:

- указатель уровня топлива,

- Уровень обогрева рукояток

Правая боковая секция дисплея

На правой боковой секции дисплея отображается:

- температура двигателя,

- Индикатор обогрева дроссельной заслонки

165

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙМА

Центральная секция дисплея

Отображение частоты вращения двигателя в об/мин или скорости

транспортного средства в км/ч или милях/ч.

Дисплей режимов эксплуатации

Индикатор РЕЖИМА отображает выбранный режим движения:

- SPORT

- ECO (экономичный),

- STANDARD (стандартный)

ПРИМЕЧАНИЕ:

В СТАНДАРТНОМ режиме движения никакая информация не

отображается.

При активации и деактивации в нижней секции дисплея будет вы-

водиться следующее сообщение, соответствующее выбранному

режиму:

166

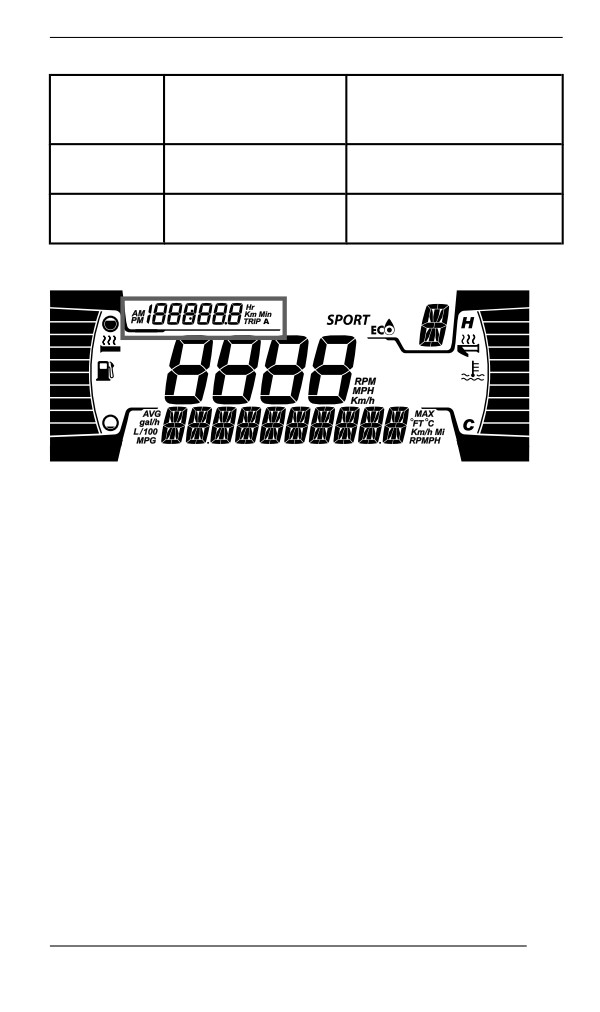

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙМА

РЕЖИМ

СООБЩЕНИЕ ПРИ

СООБЩЕНИЕ ПРИ

ЭКСПЛУА

ВКЛЮЧЕНИИ

ДЕАКТИВАЦИИ

ТАЦИИ

Спортивный режим

Sport

Sport

выключен

Экономич

Экономичный режим

Экономичный

ный

выключен

Индикатор поездки

Этот индикатор отображает следующую информацию о поездке:

- Одометр (общий пробег)

- Хронометр поездки A

- Расстояние поездки A (км/ч или мили/ч)

- Счётчик моточасов транспортного средства

- Часы (при наличии аккумуляторной батареи)

Используйте ВЕРХНЮЮ кнопку для смены отображаемой

информации.

Сигнальные лампы и индикаторы

Следующие сигнальные лампы предупреждают о таком состоя-

нии транспортного средства, которое может стать серьезным. Не-

которые индикаторы загораются при запуске транспортного

средства в качестве подтверждения их работоспособности. Если

какие-либо лампы продолжают гореть после запуска транспорт-

ного средства, для получения дополнительной информации об-

ратитесь к сигнальной лампе соответствующей системы.

ПРИМЕЧАНИЕ:

Некоторые предупреждающие индикаторы появляются на дис-

плее многофункциональной приборной панели. Они выполняют

ту же функцию, что и соответствующая сигнальная лампа, но не

отображаются при запуске транспортного средства.

167

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙМА

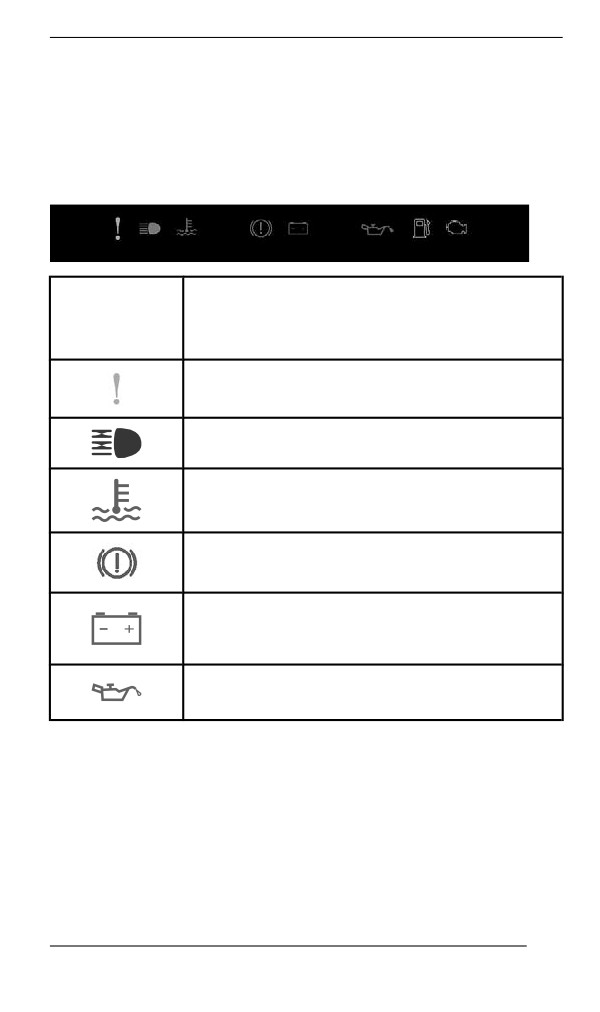

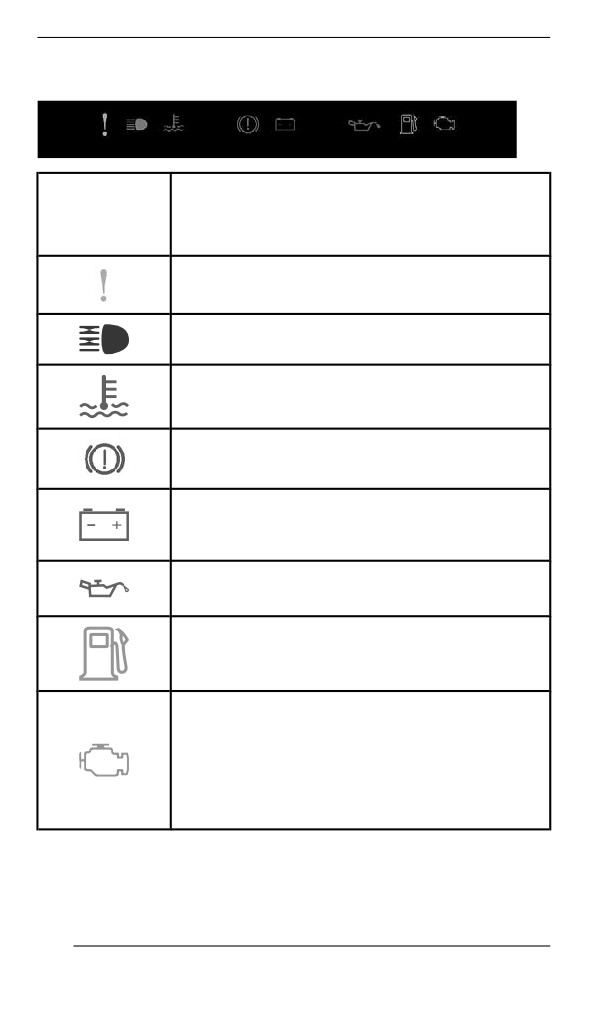

Контрольные лампы — нижняя секция

Светотехни

ческое

Описание

оборудова

ние

ОРАНЖЕВЫЙ: неисправность транспортного

средства.

СИНИЙ: выбран дальний свет фар.

КРАСНЫЙ: слишком высокая температура

двигателя.

КРАСНЫЙ: включен стояночный тормоз или

неисправность тормозной системы

КРАСНЫЙ — слишком низкое напряжение

аккумуляторной батареи или неисправность в

электрической системе

КРАСНЫЙ — низкое давление моторного

масла (если применимо)

ОРАНЖЕВЫЙ: низкий уровень топлива.

ОРАНЖЕВЫЙ ЦВЕТ

Горит: неисправность системы снижения

токсичности отработавших газов

транспортного средства.

Мигает: Проблемы с двигателем,

активирован аварийный режим. Немедленно

обратитесь в сервисный центр

168

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙМА

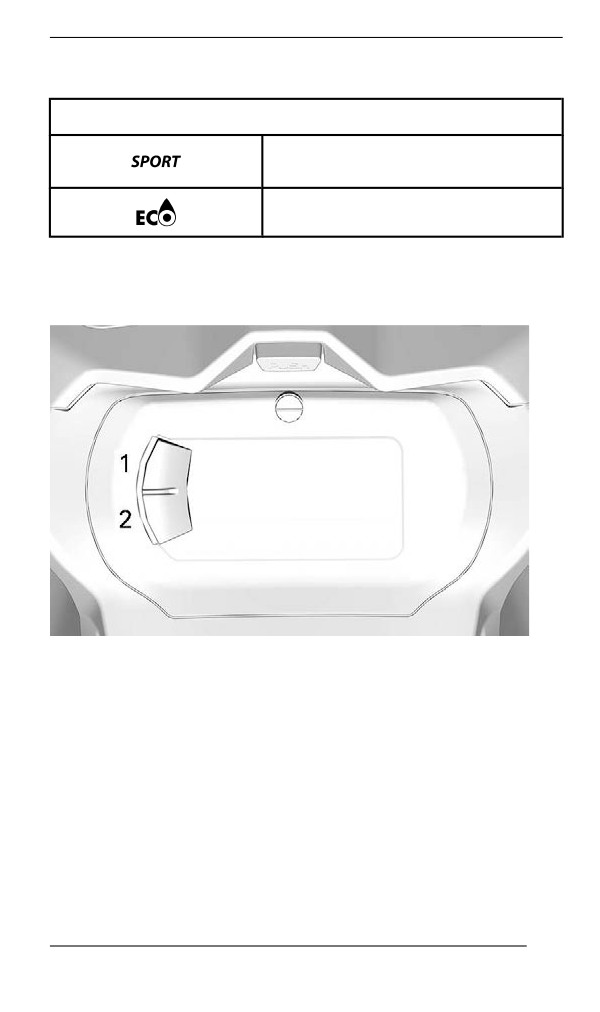

Значки и индикаторы — многофункциональный дисплей

Значки и индикаторы

Указывает, что выбран спортивный

режим

Указывает, что выбран эко-режим

настройки.

Настройка

1. Верхняя кнопка (S)

2. Нижняя Кнопка (M)

С помощью НИЖНЕЙ кнопки выберите SETTINGS (НАСТРОЙКИ)

и удерживайте кнопку, чтобы войти в меню настроек.

Сброс статистики

С помощью НИЖНЕЙ кнопки выберите RESET STAT (СБРОС

СТАТИСТИКИ) и удерживайте кнопку, чтобы выполнить сброс.

169

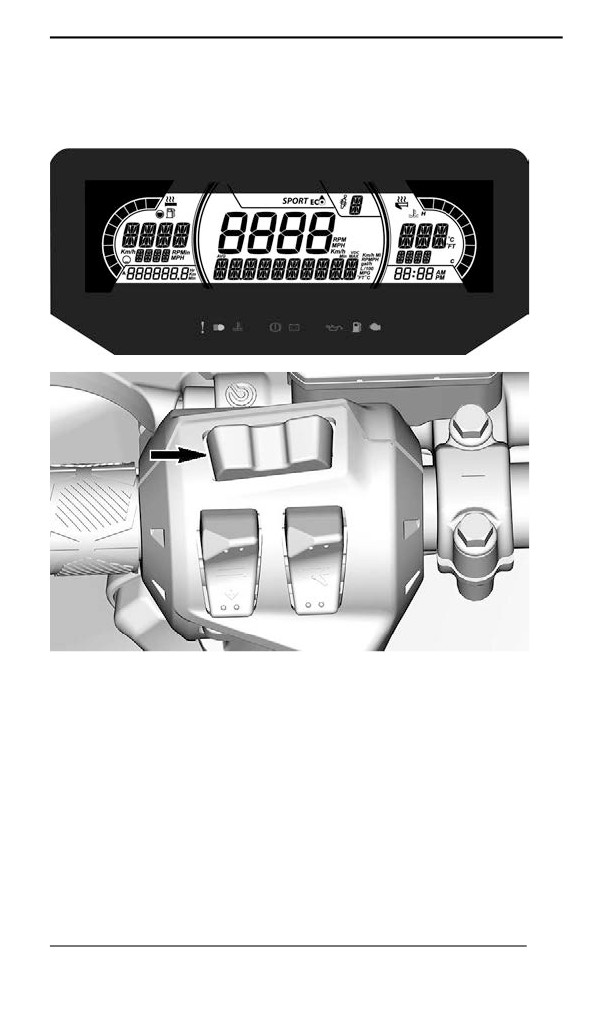

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ

7,2 ДЮЙМА

Многофункциональный дисплей

КНОПКА МЕНЮ (M)

171

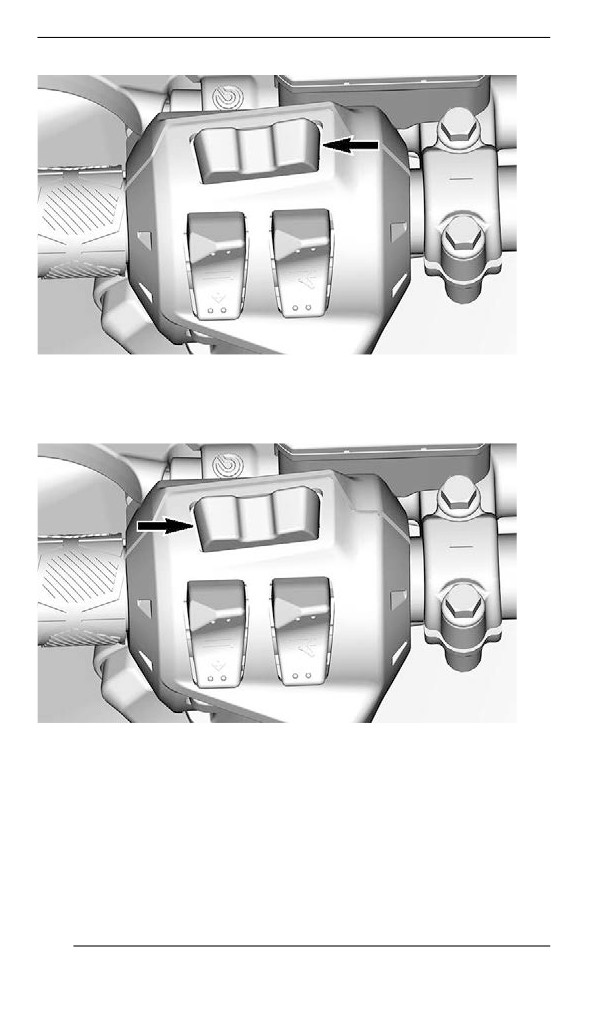

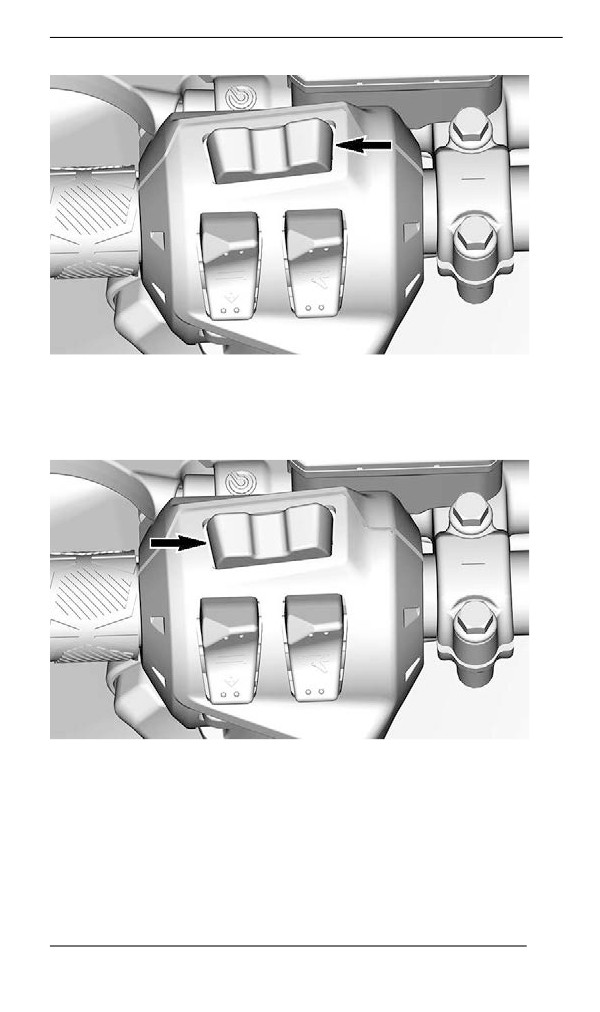

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

КНОПКА SET (S)

1. Выберите верхний или центральный дисплей кнопкой МЕНЮ

(М) на многофункциональном переключателе.

КНОПКА МЕНЮ (M)

2. Когда показания необходимого дисплея начнут мигать, пере-

мещайтесь по меню, используя кнопку SET (S) многофункцио-

нального переключателя.

172

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

КНОПКА SET (S)

Когда на дисплее появится отображение необходимой инфор-

мации, нажмите кнопку МЕНЮ (M) или подождите 5 секунд для

подтверждения.

КНОПКА МЕНЮ (M)

Чтобы сбросить один из следующих счетчиков:

- Средняя скорость

- Максимальная скорость

- Суммарный расход топлива

Когда показания на дисплее мигают, нажмите и удерживайте

кнопку SET (S).

173

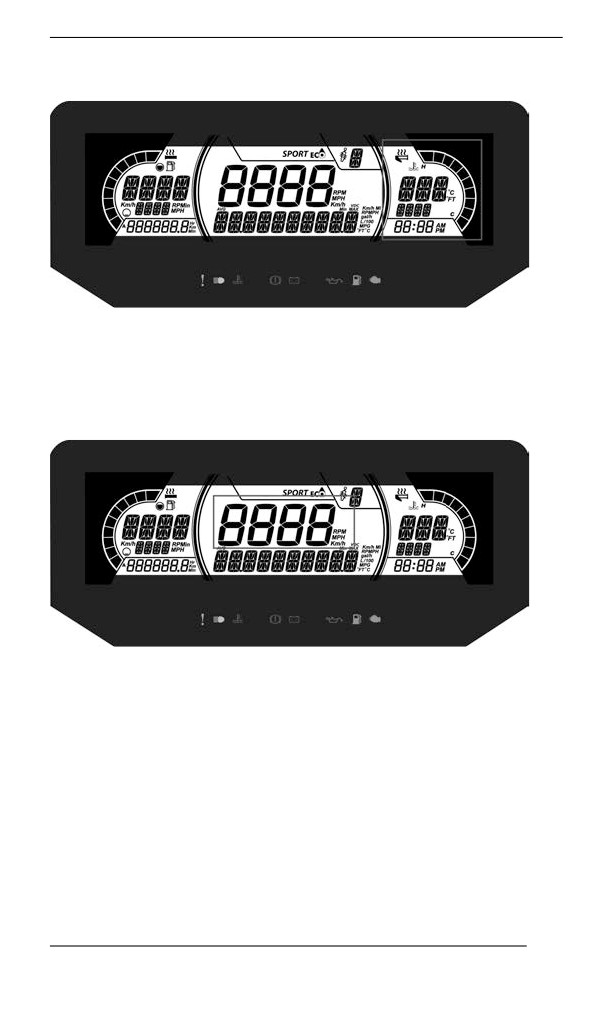

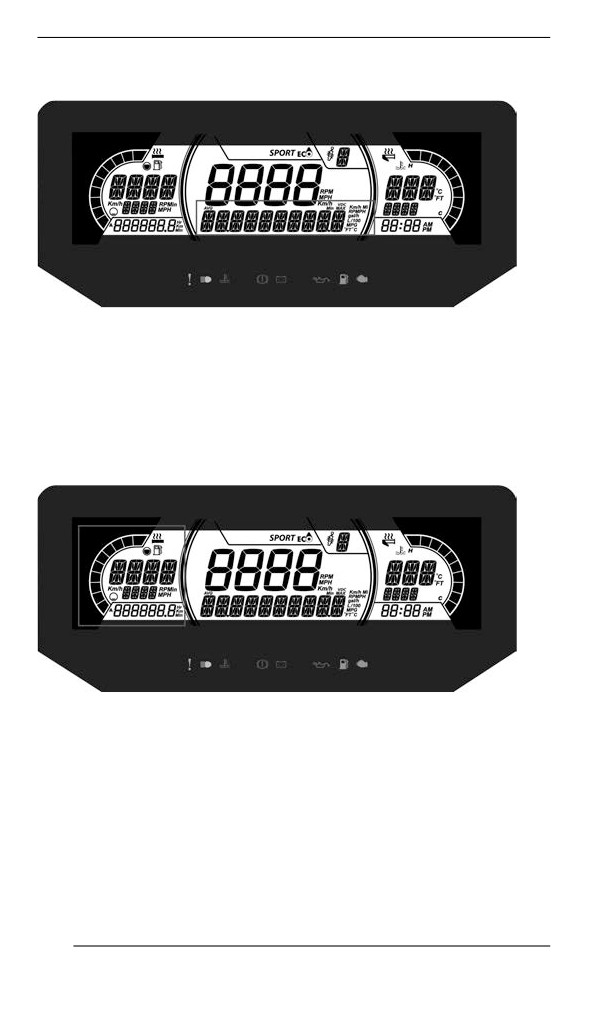

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

Нижняя секция дисплея

Может отображать следующее:

- Настройки (Settings)

- Сообщения.

Индикатор SPEED (СКОРОСТЬ) показывает максимальную и

среднюю скорости. Для сброса удерживайте кнопку МЕНЮ нажа-

той в течение 3 секунд.

Левая боковая секция дисплея

На левой боковой секции дисплея отображается:

- Индикатор уровня топлива

- Уровень обогрева рукояток

- Расстояние поездки А и В (км или мили)

- Суммарное количество часов

- Скорость

- Частота вращения коленчатого вала (об/мин)

- Одометр

174

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

Правая боковая секция дисплея

На правой боковой секции дисплея отображается:

- температура двигателя,

- Индикатор обогрева дроссельной заслонки

- Часы

Центральная секция дисплея

Отображение скорости транспортного средства в км/ч (или милях/

ч) или частоты вращения двигателя в об/мин. См. раздел

«Настройки».

175

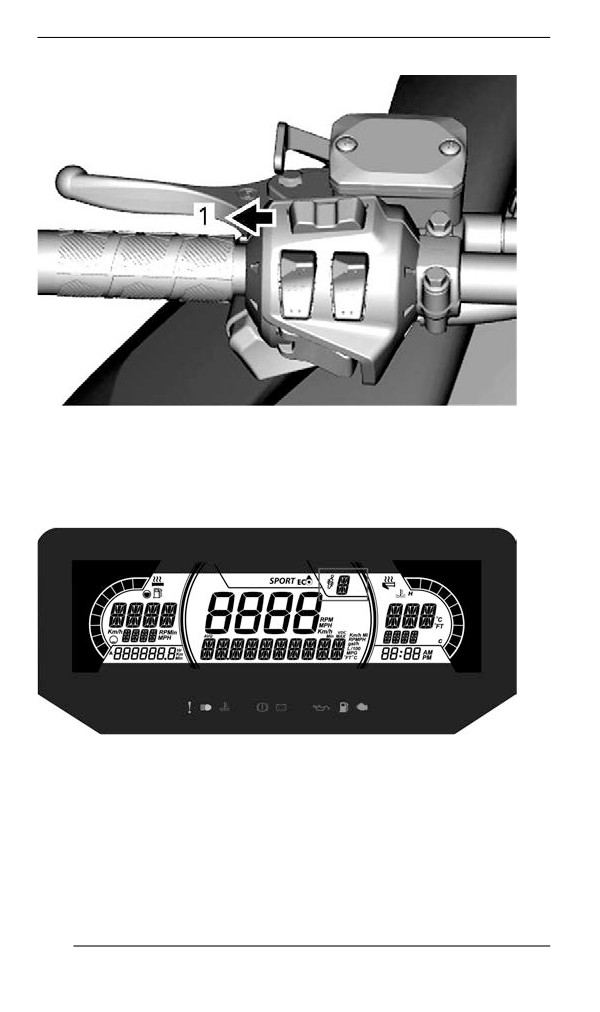

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

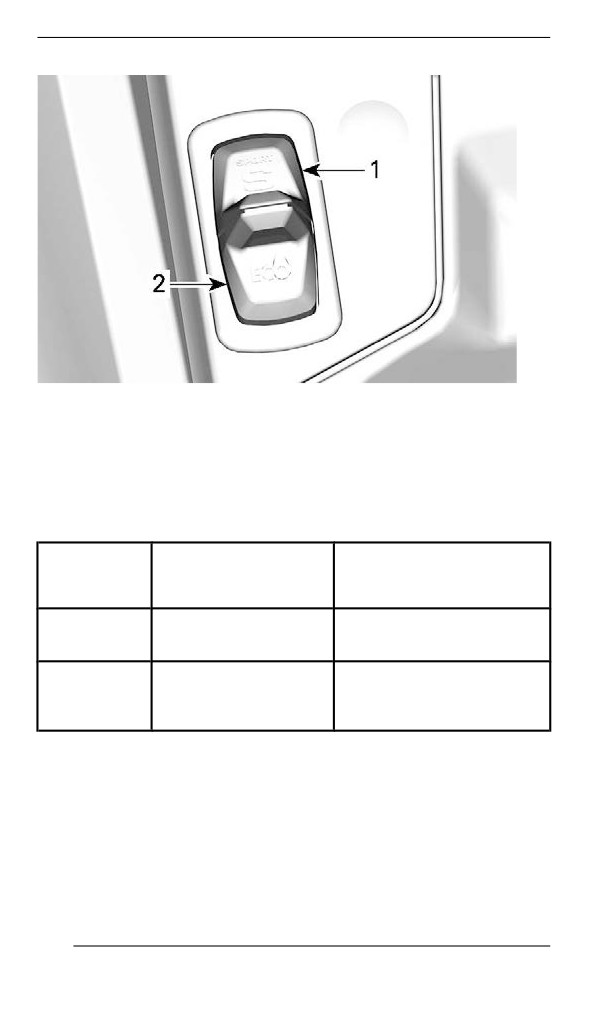

ТИПОВОЙ ВАРИАНТ

1. Кнопка MODE (M)

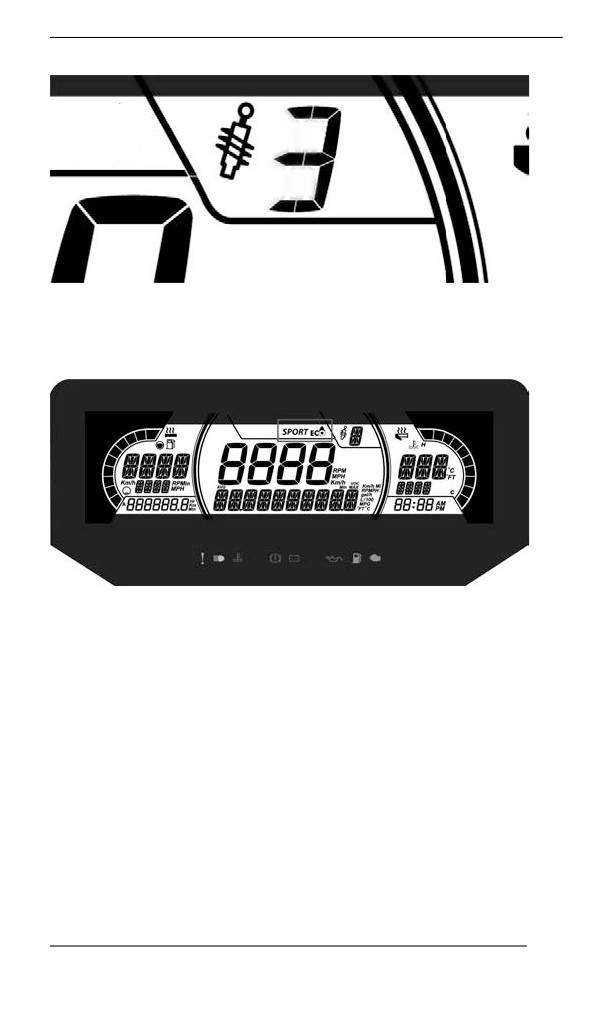

Индикатор положения подвески ACS (при наличии)

Этот индикатор показывает настройку подвески.

Подвеска калибруется в диапазоне от 1 до 5, 1 — самая мягкая

настройка.

176

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

Для ознакомления с процедурой надлежащей регулировки см.

раздел ТОЧНАЯ НАСТРОЙКА ХОДА.

Индикатор режима движения

Индикатор режима движения отображает выбранный режим:

- SPORT

- ECO (экономичный),

- STANDARD (стандартный)

177

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

ПРИМЕЧАНИЕ:

В СТАНДАРТНОМ режиме движения никакая информация не

отображается.

При активации и деактивации в нижней секции дисплея будет вы-

водиться следующее сообщение, соответствующее выбранному

режиму:

РЕЖИМ

СООБЩЕНИЕ ПРИ

СООБЩЕНИЕ ПРИ

ДВИЖЕ

ВКЛЮЧЕНИИ

ДЕАКТИВАЦИИ

НИЯ

Sport OFF (Спортивный

Sport

Sport

режим выключен)

Eco

Eco OFF (Экономичный

(экономич

Eco (экономичный)

режим выключен)

ный)

Сигнальные лампы и индикаторы

Следующие сигнальные лампы предупреждают о таком состоя-

нии транспортного средства, которое может стать серьезным. Не-

которые индикаторы загораются при запуске транспортного

средства в качестве подтверждения их работоспособности. Если

какие-либо лампы продолжают гореть после запуска транспорт-

ного средства, для получения дополнительной информации об-

ратитесь к сигнальной лампе соответствующей системы.

178

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

ПРИМЕЧАНИЕ:

Некоторые предупреждающие индикаторы появляются на дис-

плее многофункциональной приборной панели. Они выполняют

ту же функцию, что и соответствующая сигнальная лампа, но не

отображаются при запуске транспортного средства.

Контрольные лампы — нижняя секция

Светотехни

ческое

Описание

оборудова

ние

ОРАНЖЕВЫЙ: неисправность транспортного

средства.

СИНИЙ: выбран дальний свет фар.

КРАСНЫЙ: слишком высокая температура

двигателя.

КРАСНЫЙ: включен стояночный тормоз или

неисправность тормозной системы

КРАСНЫЙ — слишком низкое напряжение

аккумуляторной батареи или неисправность в

электрической системе

КРАСНЫЙ — низкое давление моторного

масла (если применимо)

179

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙМА

Светотехни

ческое

Описание

оборудова

ние

ОРАНЖЕВЫЙ: низкий уровень топлива.

ОРАНЖЕВЫЙ ЦВЕТ

Горит: неисправность системы снижения

токсичности отработавших газов

транспортного средства.

Мигает: Проблемы с двигателем,

активирован аварийный режим. Немедленно

обратитесь в сервисный центр

Значки и индикаторы — многофункциональный дисплей

Значки и индикаторы

Указывает, что выбран спортивный

режим

Указывает, что выбран эко-режим

настройки.

Настройка

Кнопкой меню выберите SETTINGS (НАСТРОЙКИ) и удерживай-

те кнопку, чтобы войти в меню настроек. Доступны различные па-

раметры, например переключение между отображением скорости

и числа оборотов двигателя в центральной секции дисплея.

Выбор единиц измерения

Многофункциональная приборная панель предварительно на-

строена на показания в единицах измерения, принятых в США и

Великобритании, но ее можно перенастроить на показания в мет-

рических единицах.

Кнопкой меню выберите UNITS

(ЕДИНИЦЫ ИЗМЕРЕНИЯ) и

удерживайте кнопку, чтобы изменить единицы измерения.

180

содержание      ..     4      5      6      7     ..
