КОРПУС И СИДЕНЬЕ

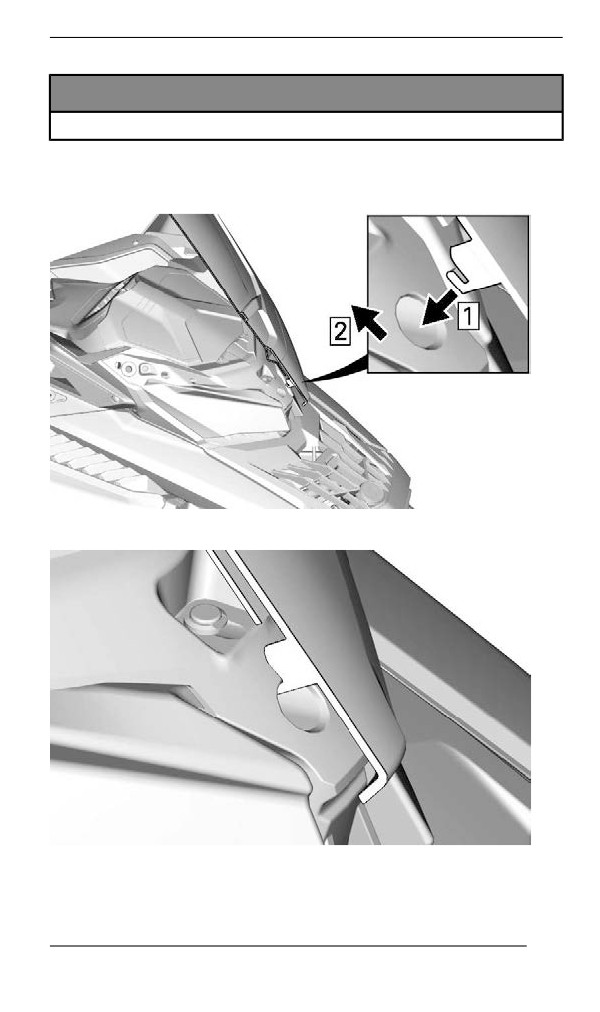

2. Положите руки на лобовое стекло с каждой из сторон.

3. Потяните лобовое стекло вверх, пока оба боковых штифта не

выйдут из резиновых втулок.

4. Освободите центральный штифт или выступ, при наличии.

ЦЕНТРАЛЬНЫЙ ВЫСТУП С БОКОВЫМИ ОТРАЖАТЕЛЯМИ

Установка ветрового стекла

1. Смажьте втулки мыльной пеной.

122

КОРПУС И СИДЕНЬЕ

УВЕДОМЛЕНИЕ

Запрещается смазывать втулки смазкой.

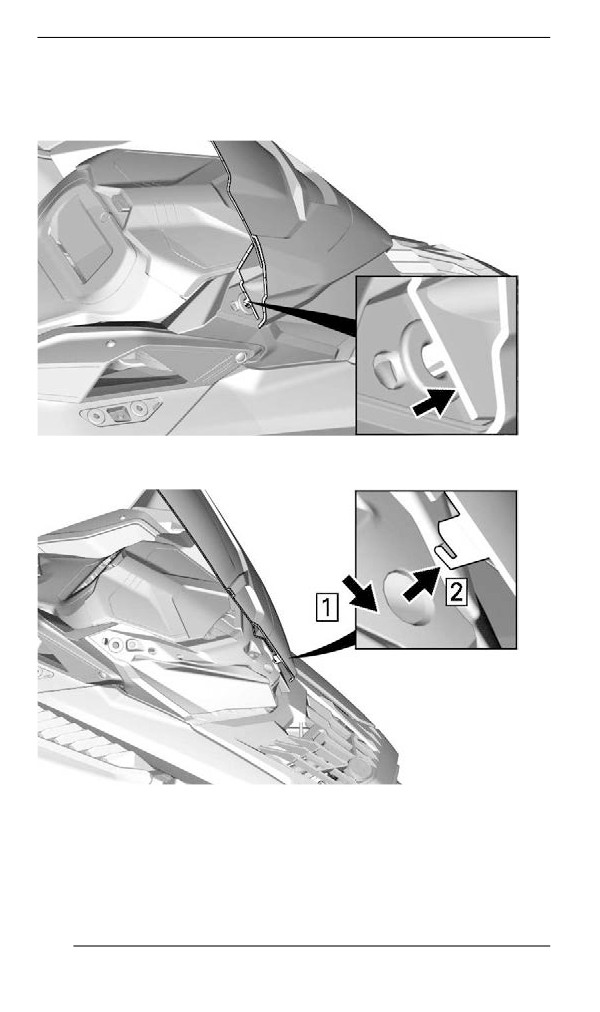

2. Вставьте центральный штифт или выступ в отверстие модуля

фары.

ЦЕНТРАЛЬНЫЙ ВЫСТУП С БОКОВЫМИ ОТРАЖАТЕЛЯМИ

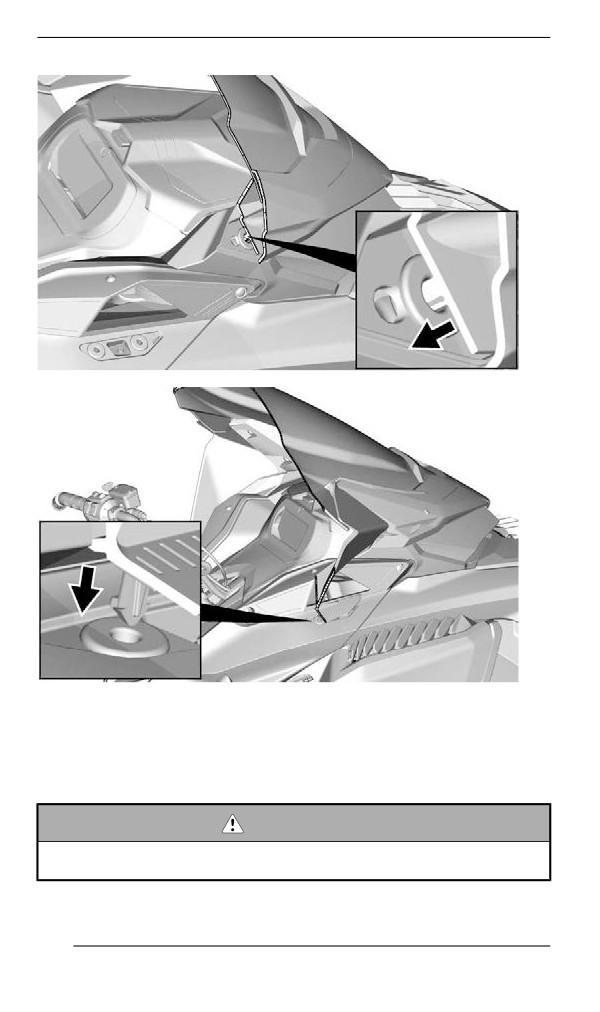

3. Закрепите лобовое стекло, вставив штифты лобового стекла

во втулки.

123

КОРПУС И СИДЕНЬЕ

С БОКОВЫМИ ОТРАЖАТЕЛЯМИ

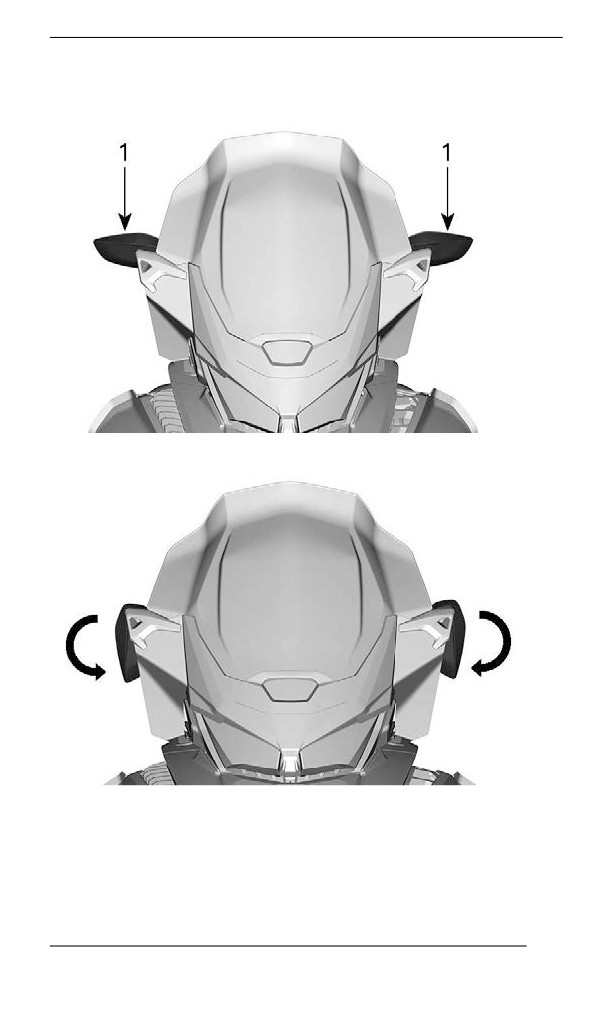

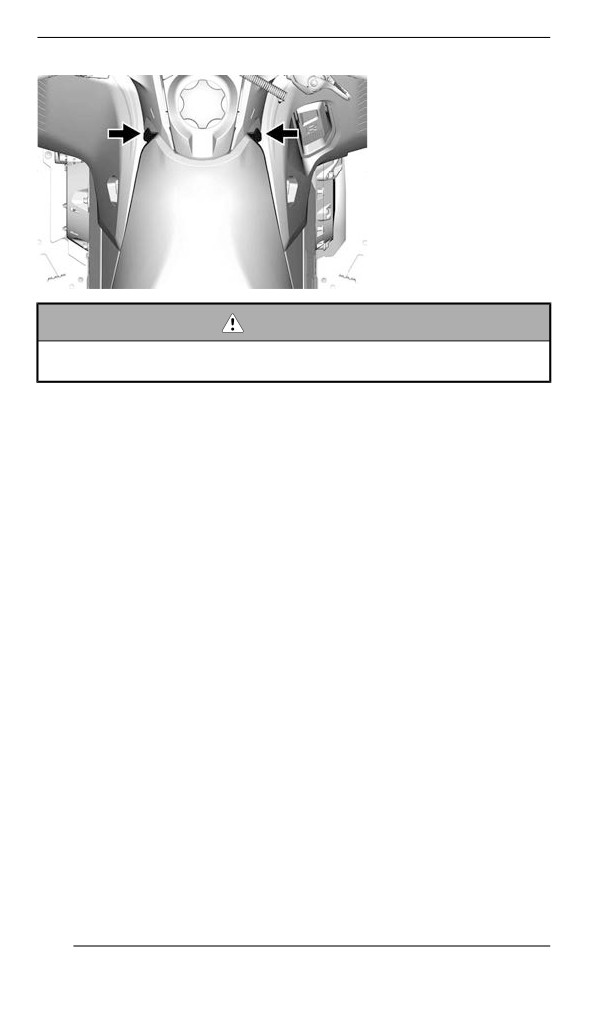

Регулируемые зеркала

Каждое зеркало может быть отрегулировано в соответствии с

предпочтениями водителя.

ОСТОРОЖНО

Регулировка зеркал выполняется на снегоходе, остано-

вленном в безопасном месте.

124

КОРПУС И СИДЕНЬЕ

При установке крышки зеркала можно наклонить вниз для упро-

щения установки.

1. Зеркала

Передний багажный отсек

Багажный отсек расположен в передней части снегохода, над па-

нелью приборов.

125

КОРПУС И СИДЕНЬЕ

Руководство по эксплуатации и шнур аварийного запуска двигате-

ля располагаются в переднем багажном отделении.

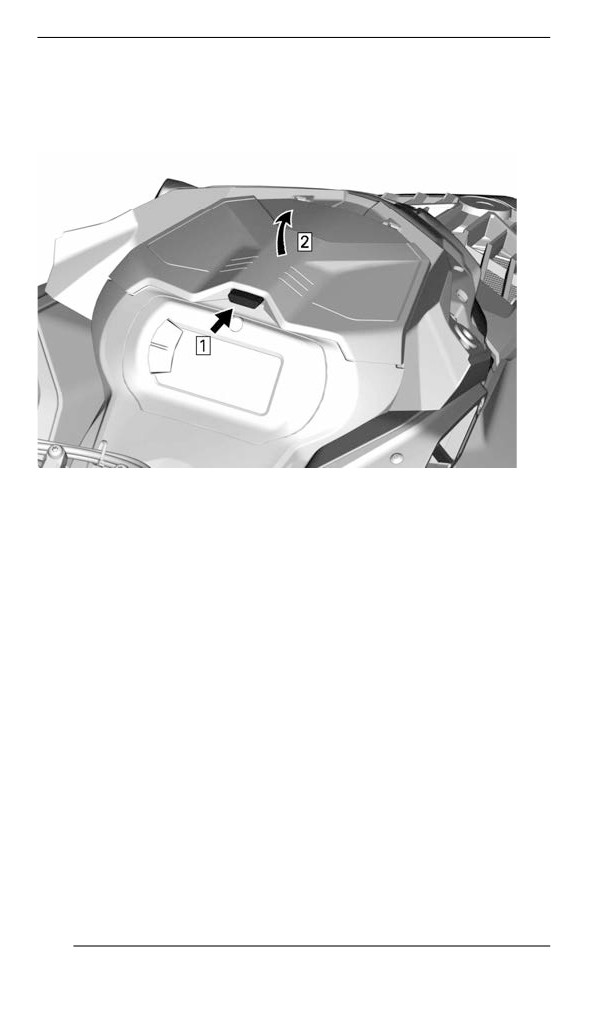

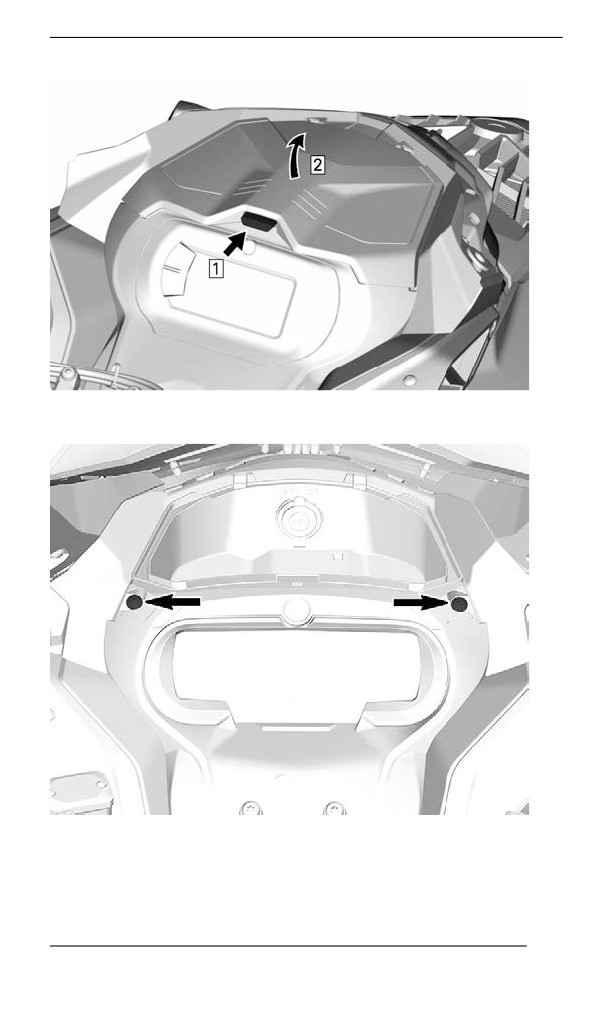

Чтобы открыть, нажмите кнопку и поднимите крышку.

ПРИМЕЧАНИЕ:

После закрывания убедитесь, что крышка надежно заперта. Вы

услышите характерный щелчок.

Верхний элемент корпуса

Снятие верхнего модуля корпуса

1. Снимите ветровое стекло.

2. Откройте багажное отделение.

126

КОРПУС И СИДЕНЬЕ

3. Отверните болты крепления опоры приборной панели.

ТИПОВОЙ ВАРИАНТ

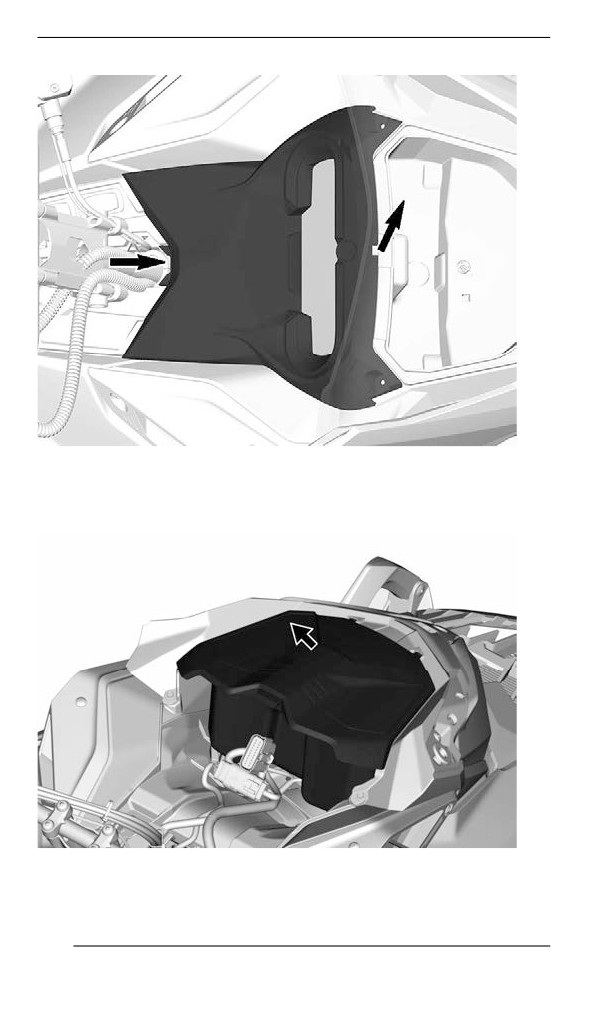

4. Поднимите переднюю часть опоры приборной панели, а затем

сместите ее вперед, чтобы снять.

127

КОРПУС И СИДЕНЬЕ

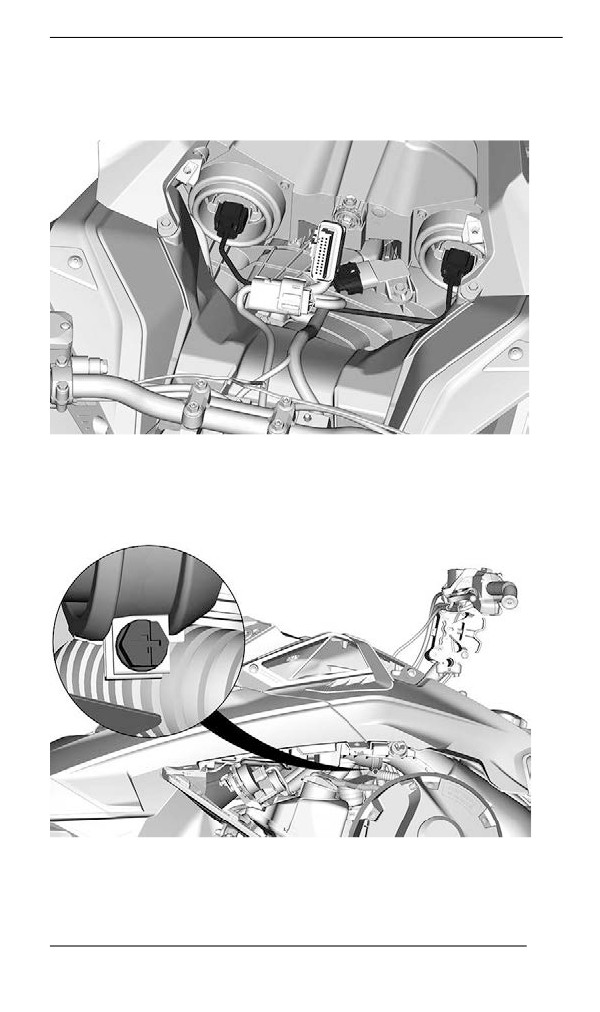

7. Отсоедините электрические разъемы фар и датчика давления

и температуры во впускном коллекторе (MAPTS) (2-тактовый

двигатель).

ТИПОВОЙ ВАРИАНТ

8. Снимите обе боковые панели. См. главу «Боковые панели» в

текущем разделе.

9. Ослабьте хомут крепления впускного воздуховода.

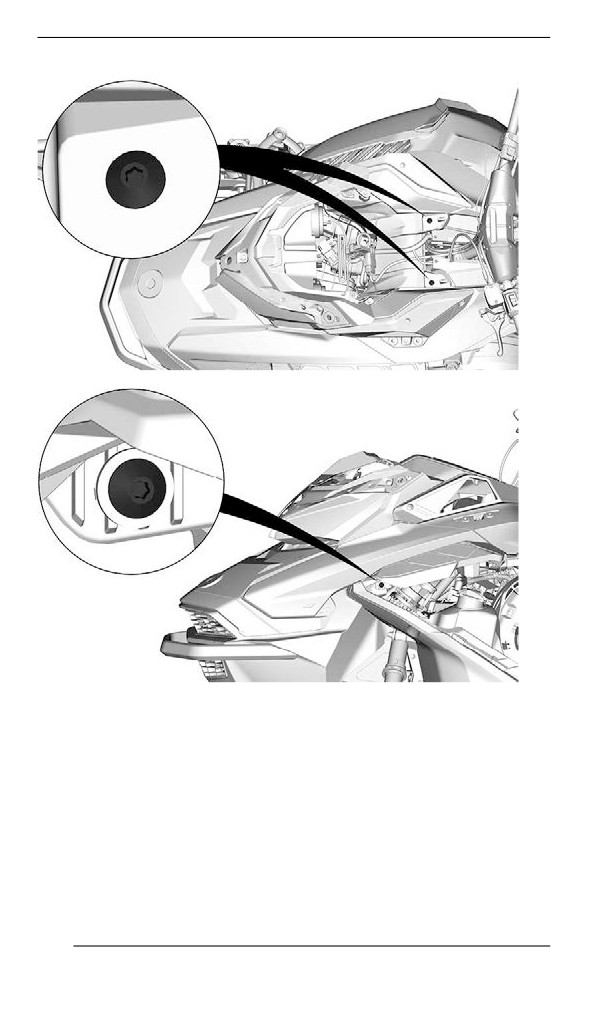

10. Выверните болты крепления верхнего модуля корпуса (капота)

с обеих сторон.

129

КОРПУС И СИДЕНЬЕ

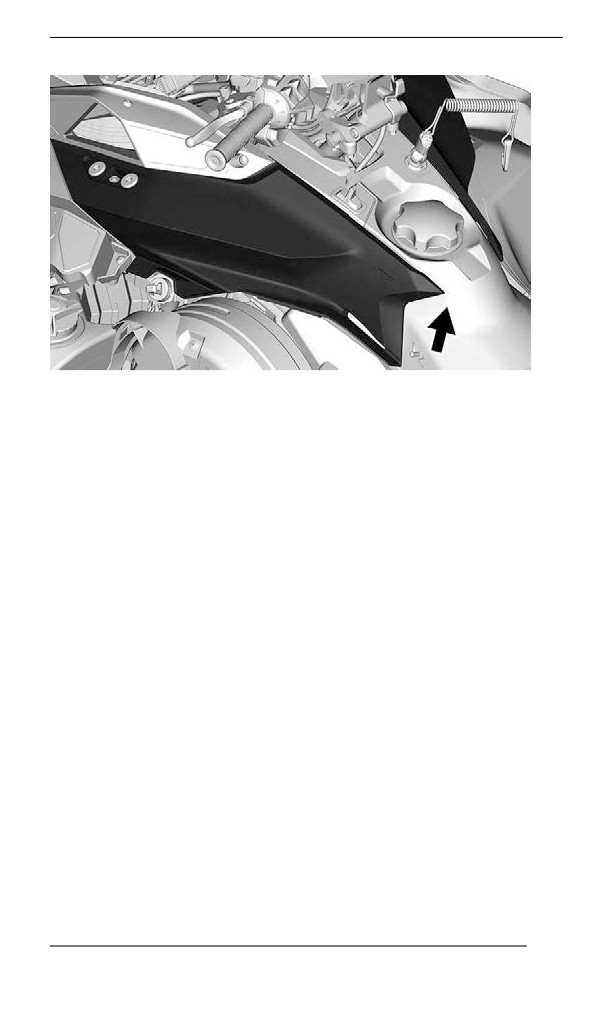

12. Снимите верхнюю панель корпуса.

1. Возьмите верхний модуль корпуса за опору приборной

панели.

2. Потяните верхний модуль корпуса вперед.

3. Снимите верхний модуль корпуса со снегохода.

131

КОРПУС И СИДЕНЬЕ

Установка верхнего модуля корпуса

1. Работая спереди, вставьте фиксаторы верхнего модуля корпу-

са в отверстия поддона.

2. Нижняя и задняя части верхнего модуля корпуса.

3. Вставьте задние фиксаторы верхнего модуля корпуса в пазы

консоли.

ПРИМЕЧАНИЕ:

Убедитесь, что патрубок воздухозаборника должным образом

подсоединен.

4. Затяните хомут крепления впускного воздуховода.

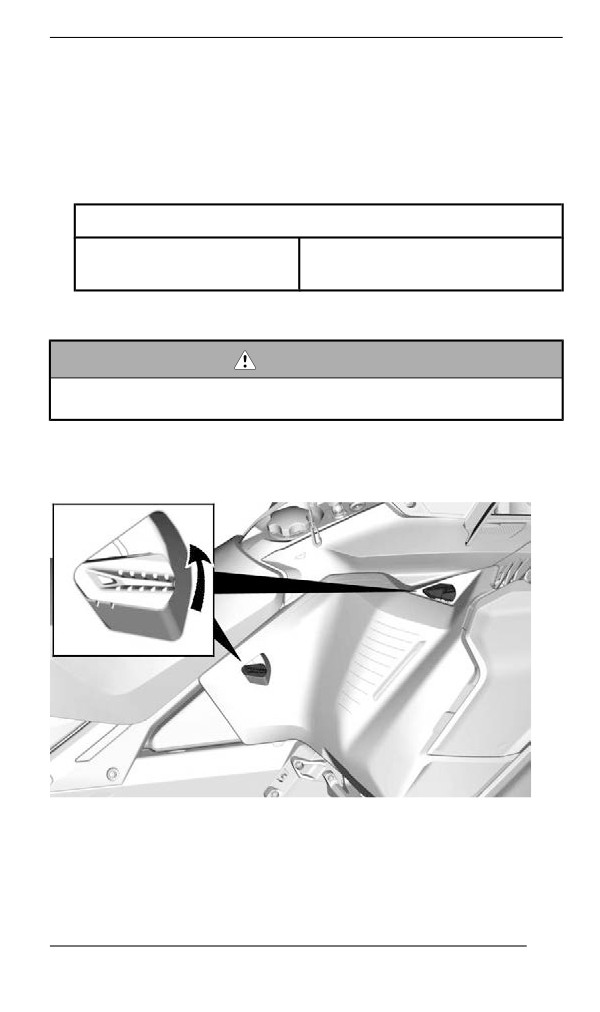

МОМЕНТ ЗАТЯЖКИ

Хомут крепления

1,0 ±0,2 Нм (9 ±2 (в фунтах

впускного воздуховода

силы-дюйм))

5. С обеих сторон установите винты крепления верхней панели

корпуса.

МОМЕНТ ЗАТЯЖКИ

Винты верхнего элемента

1,8 ±0,2 Нм (16 ±2 (в фунтах

корпуса

силы-дюйм))

132

КОРПУС И СИДЕНЬЕ

6. Подсоедините электрический разъем датчика давления и тем-

пературы во впускном коллекторе

(MAPTS)

(2-тактный

двигатель).

7. Подсоедините электрические разъемы фар.

8. Установите багажное отделение, но оставьте крышку

открытой.

9. Установите панель приборов и закрепите ее винтами.

МОМЕНТ ЗАТЯЖКИ

Винты опоры приборной

2,3 ±0,2 Нм (20 ±2 (в фунтах

панели

силы-дюйм))

Боковые панели

ОСТОРОЖНО

Запуск и эксплуатация снегохода со открытыми или сняты-

ми боковыми панелями категорически запрещены.

Снятие боковых панелей

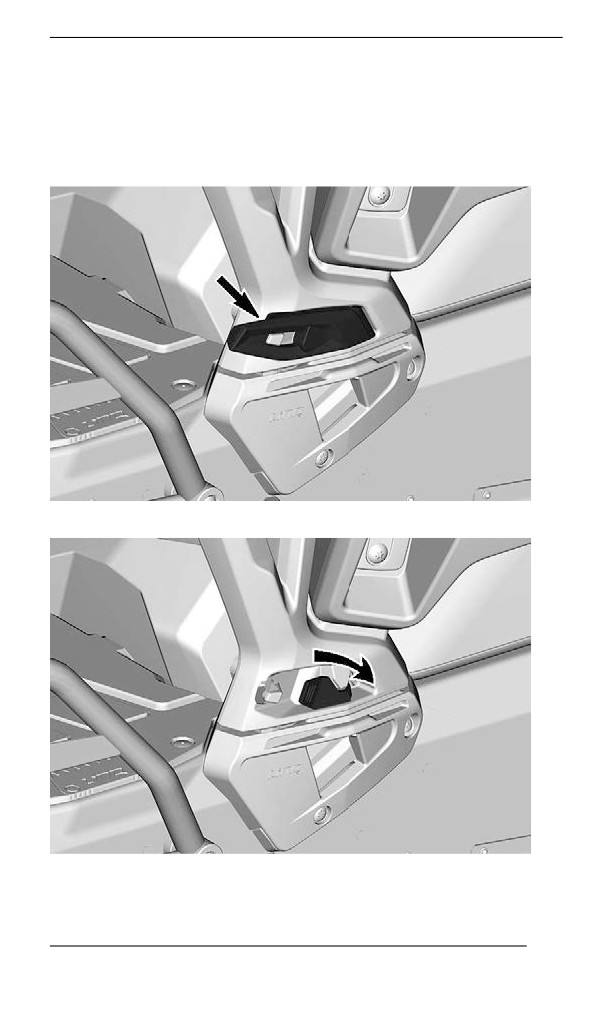

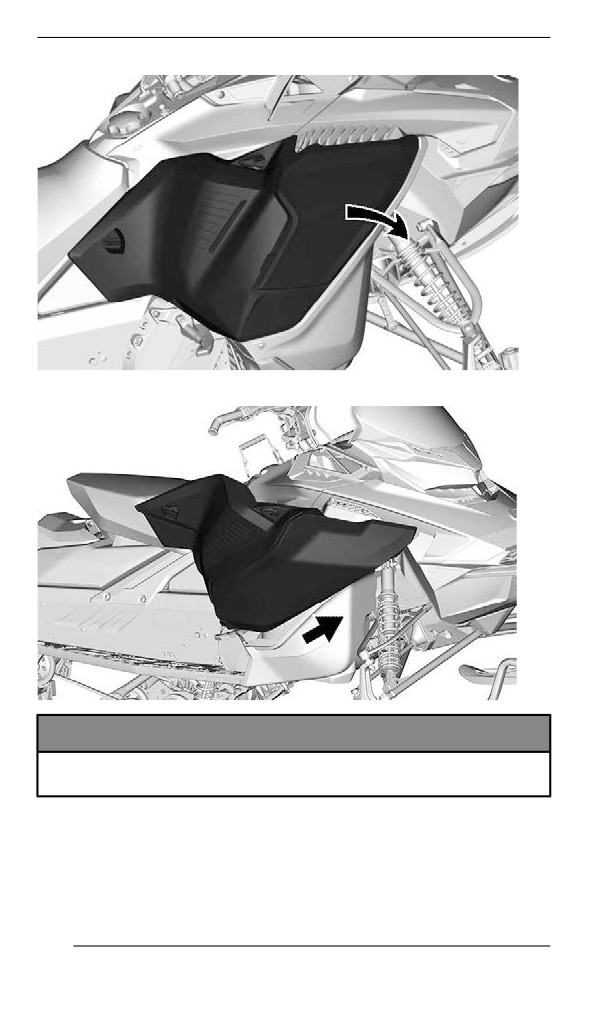

1. Освободите все фиксаторы и откройте панель.

2. Поверните боковую панель вокруг нижней грани.

133

КОРПУС И СИДЕНЬЕ

3. Извлеките петлю панели из поддона.

УВЕДОМЛЕНИЕ

Обязательно поместите панель в безопасное место, чтобы

не поцарапать.

Установка боковых панелей

Установка осуществляется в последовательности, обратной

снятию.

134

КОРПУС И СИДЕНЬЕ

Сиденье

Сиденье — 400 мм (16 дюймов) — ширина туннеля

Снятие сиденья (фиксатор с шаровой головкой)

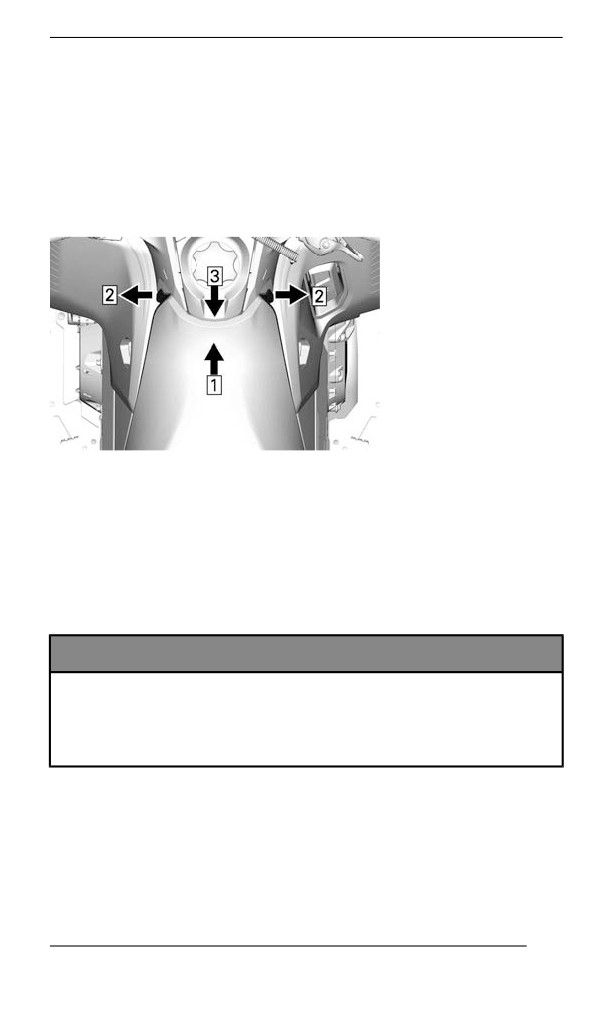

Нажимая на центр сиденья вперед, потяните за обе стороны.

Вставьте руку между сиденьем и корпусом, чтобы поднять сиде-

нье вверх и назад для разблокировки.

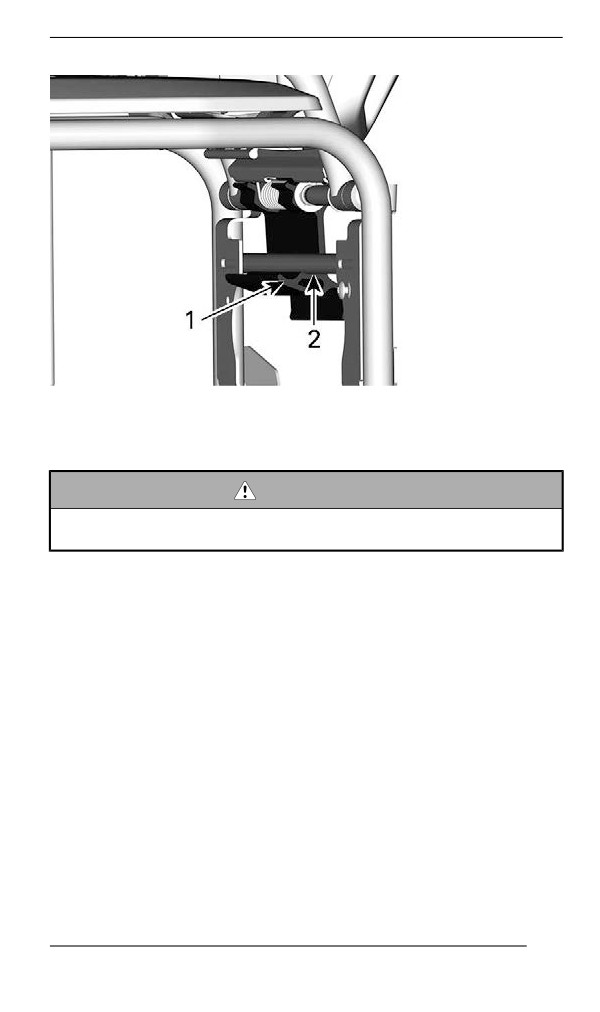

1. Нажать

2. Ручной

3. Поднимите вверх и назад, чтобы разблокировать сиденье

Сместите сиденье назад, чтобы снять его.

Установка сиденья (фиксатор с шаровой

головкой)

УВЕДОМЛЕНИЕ

Движение на снегоходе с любым предметом, расположен-

ным между сиденьем и топливным баком, может привести к

повреждению топливного бака. Помещать посторонние

предметы в пространство между сиденьем и топливным ба-

ком КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Установите сиденье на крюки, а затем сместите его вперед.

Надежно зафиксируйте оба шаровых пальца спереди.

135

КОРПУС И СИДЕНЬЕ

Спинка сиденья

Снятие спинки сиденья

1. Выведите из зацепления рычажные крышки LinQ с обеих

сторон.

2. Разблокируйте LINQ с обеих сторон.

3. Потяните спинку вверх, чтобы снять ее.

137

КОРПУС И СИДЕНЬЕ

Установка спинки сиденья

Установка осуществляется в последовательности, обратной

снятию.

Поручни для пассажира (при наличии)

Поручни для пассажира позволяют пассажиру надежно держать-

ся и обеспечивают его комфорт во время долгих поездок.

Регулировка поручней для пассажира

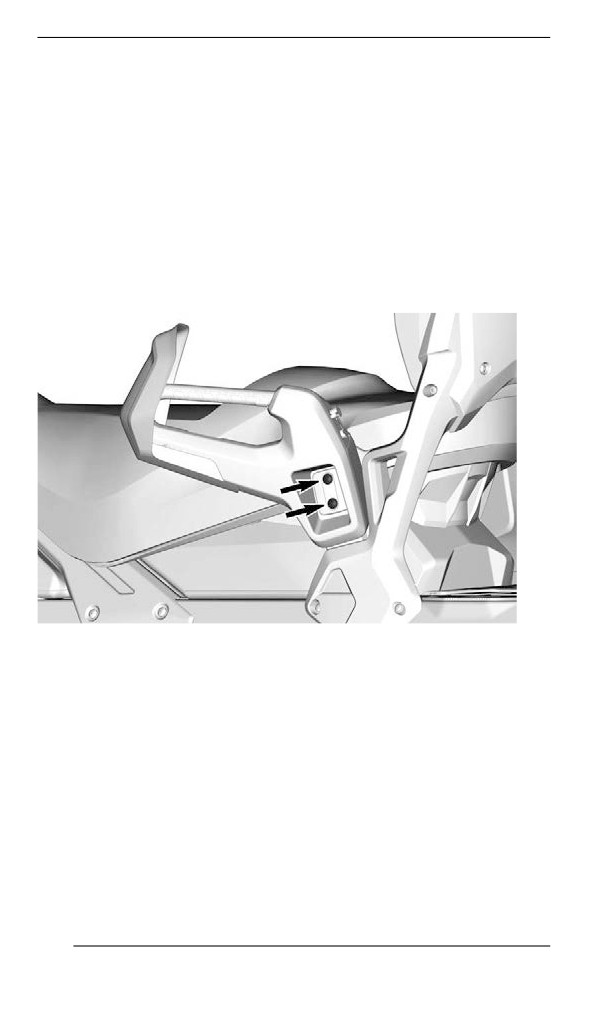

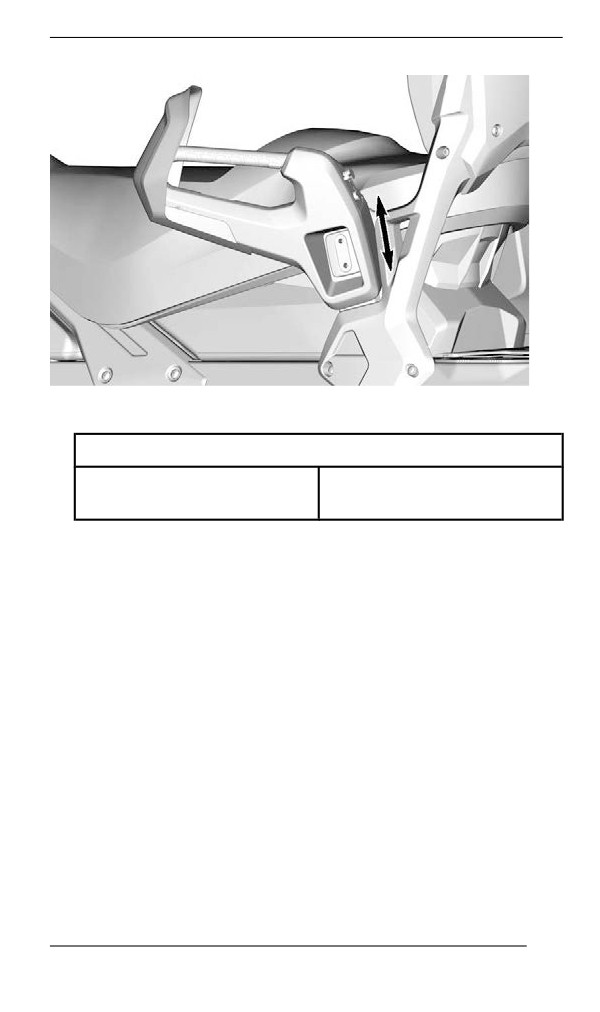

Чтобы отрегулировать высоту поручней, выполните следующее:

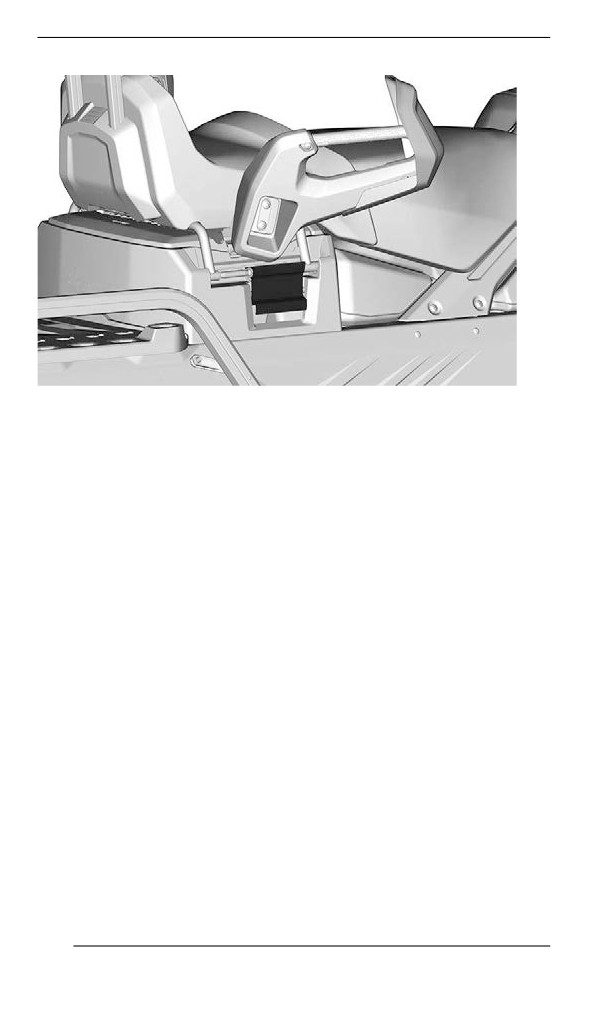

1. Выверните винты.

2. Поднимая или опуская поручень, установите его в удобное

для пассажира положение.

138

КОРПУС И СИДЕНЬЕ

Сиденье — 500 и 600 мм (20 и 24 дюйма) — ширина туннеля

Сиденье водителя

Снятие сиденья

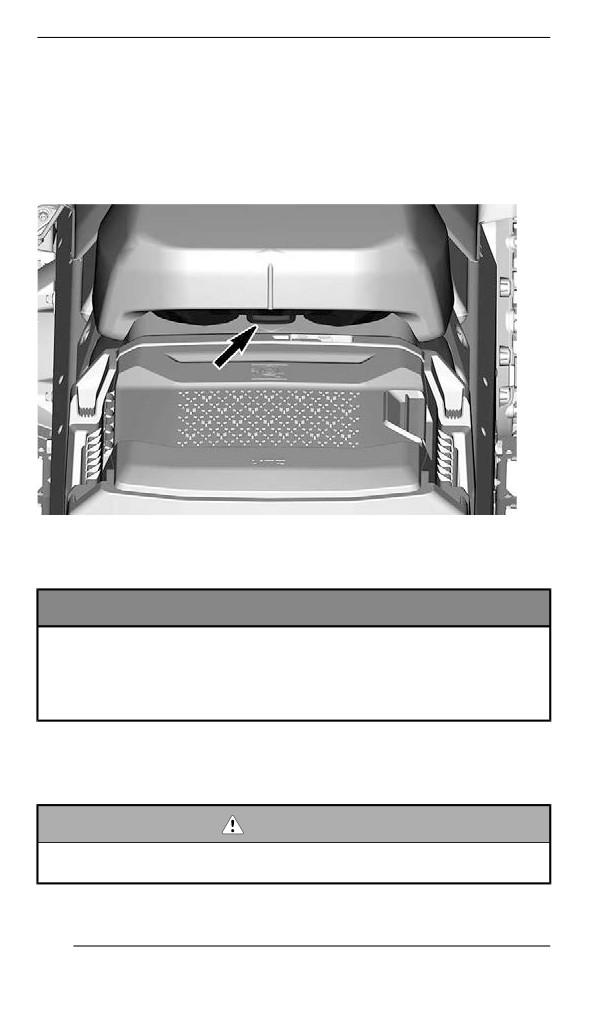

Освободите защелку у спинки сиденья.

Сместите сиденье назад, чтобы снять его.

Установка сиденья

УВЕДОМЛЕНИЕ

Движение на снегоходе с любым предметом, расположен-

ным между сиденьем и топливным баком, может привести к

повреждению топливного бака. Помещать посторонние

предметы в пространство между сиденьем и топливным ба-

ком КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Установите сиденье на крюки, а затем сместите его вперед.

Надежно зафиксируйте защелку.

ОСТОРОЖНО

Удостоверьтесь, что сиденье надежно закреплено перед

тем как начать движение.

140

КОРПУС И СИДЕНЬЕ

Пассажирское сиденье

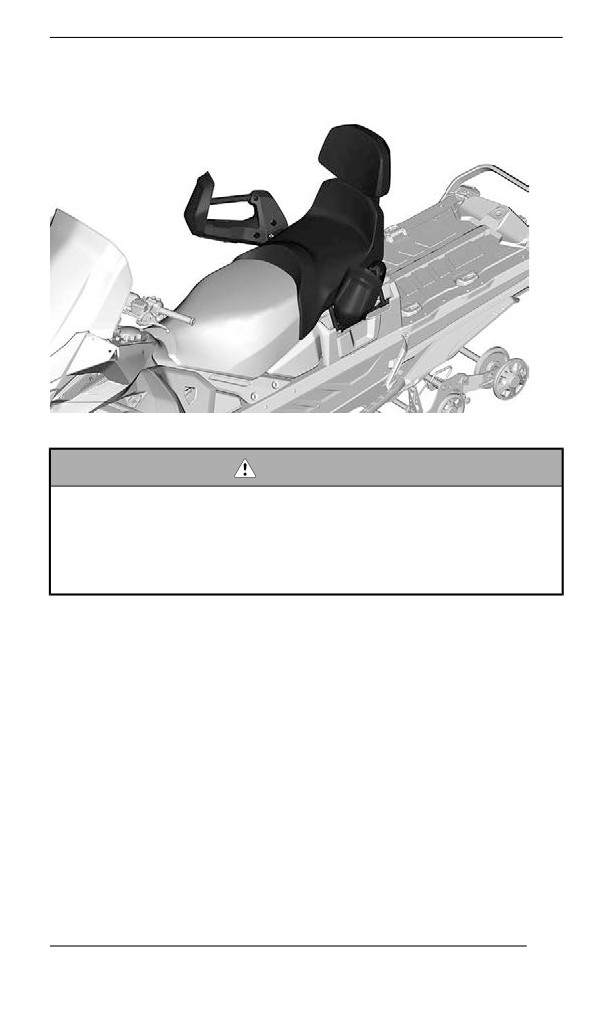

ТИПОВОЙ ВАРИАНТ

ОСТОРОЖНО

Каждый пассажир снегохода должен иметь возможность на-

дежно упереть ноги в подножки и крепко держаться за по-

ручни в течение всего времени, пока он находится на

снегоходе. Важно следовать этим критериям, так как пасса-

жир, сохраняющий равновесие, со значительно меньшей

вероятностью будет выброшен со снегохода.

Снятие пассажирского сиденья

1. Откройте замок сиденья с обеих сторон.

141

КОРПУС И СИДЕНЬЕ

ТИПОВОЙ ВАРИАНТ

2. Поднимите сиденье, чтобы отсоединить электрический

разъем.

3. Снимите пассажирское сиденье.

Установка пассажирского сиденья

Установка осуществляется в обратной последовательности. Од-

нако следует обратить внимание на следующее.

При установке сиденья проследите за тем, чтобы замки зафикси-

ровались на второй ступени.

142

ОБОРУДОВАНИЕ

Некоторое оборудование не может быть установлено на вашу мо-

дель снегохода или является дополнительным.

Руководство по эксплуатации

Руководство по эксплуатации должно храниться в переднем ба-

гажном отсеке.

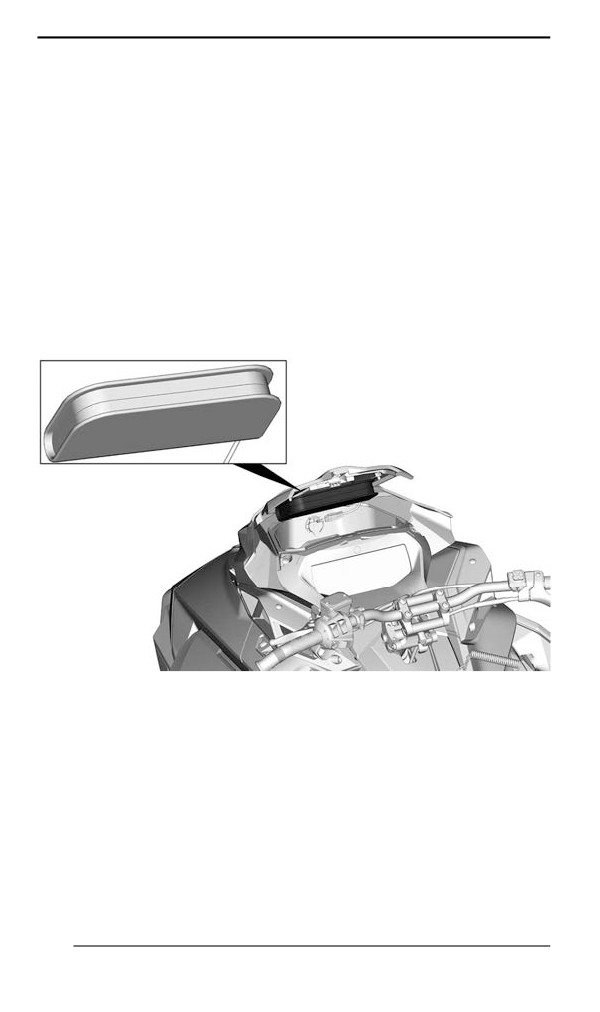

Ячейка с подогревом (при наличии)

Под крышкой переднего отсека для хранения установлен корпус

подогреваемой ячейки. Она позволяет держать ваш мобильный

телефон в тепле во время зарядки.

Температура внутри корпуса поддерживается от 5 до 15 °C (от 41

до 59 °F).

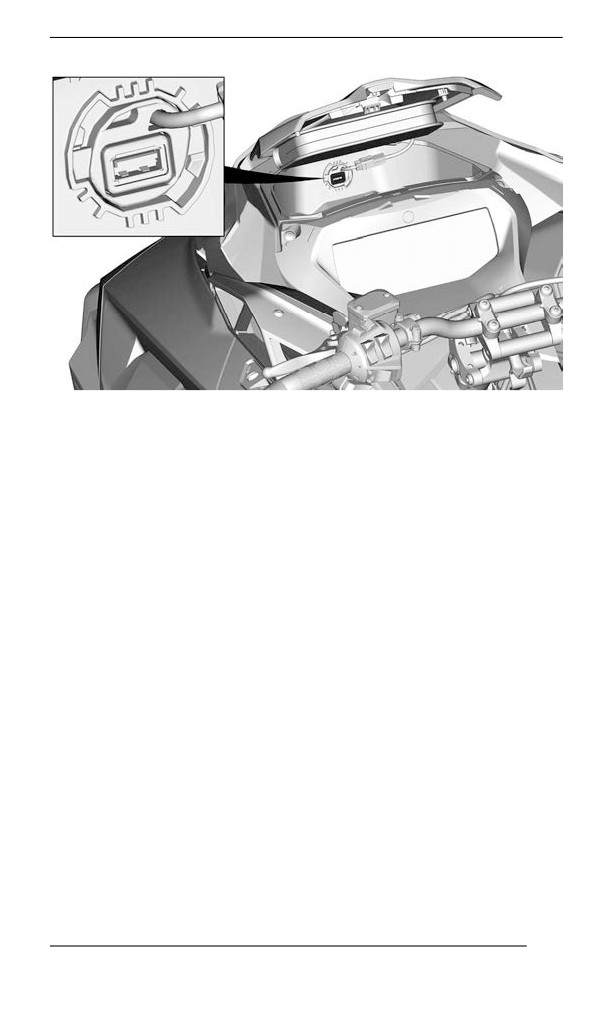

Розетка питания USB (при наличии)

Розетка питания USB расположена в переднем багажном отсеке.

Она позволяет заряжать мобильный телефон в ячейке с

подогревом.

144

ОБОРУДОВАНИЕ

Регулируемая проставка руля (если есть)

ОСТОРОЖНО

Перед регулировкой руля всегда останавливайте

двигатель.

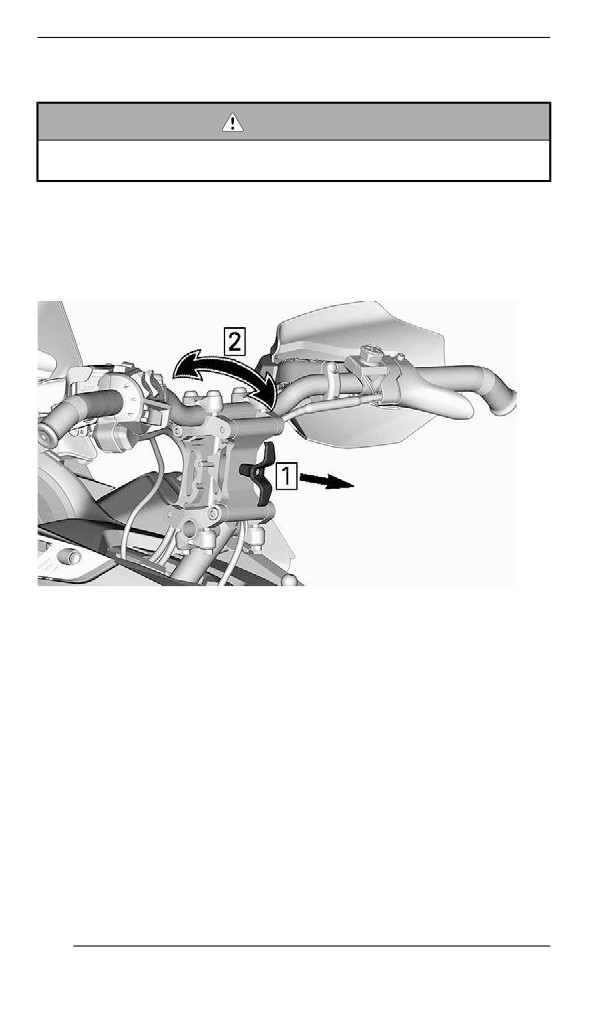

Руль может быть установлен в одно из четырех возможных

положений.

Чтобы изменить положение руля, потяните за рычаг и переведите

руль в нужное положение.

Покачайте руль вперед-назад и убедитесь, что он надежно

зафиксирован.

Захват на руле

Данный захват на руле следует использовать только для созда-

ния дополнительного усилия при вытаскивании снегохода, за-

стрявшего в наклонном положении. В исключительных случаях

его можно использовать на очень низкой скорости, стоя на правой

подножке, для возврата снегохода в нужное положение. Во время

движения обе руки должны лежать на рукоятках руля, чтобы обес-

печить возможность торможения, управления и маневрирования.

Не используйте захват на руле для буксировки, подъёма снегохо-

да или пересечения склонов.

146

ОБОРУДОВАНИЕ

Разъем для подключения электрообогрева

щитка шлема

Щиток шлема с электроподогревом может быть подключен к дан-

ному разъему. Удлинитель, снимающий нагрузку со шнура, по-

ставляется со снегоходом.

ВОДИТЕЛЬ — РАСПОЛОЖЕНИЕ РАЗЪЕМА ДЛЯ ЩИТКА

ШЛЕМА С ОБОГРЕВОМ

Защитный кожух ремня вариатора

Снятие защитного кожуха ремня вариатора

ОСТОРОЖНО

Эксплуатация двигателя КАТЕГОРИЧЕСКИ запрещена,

если:

– Отсутствуют установленные надлежащим образом теп-

лозащитные экраны и элементы защиты ремня

вариатора.

– Открыты или сняты боковые панели и/или капот.

Регулировка движущихся деталей при работающем двига-

теле КАТЕГОРИЧЕСКИ запрещена.

148

ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

Защита ремня вариатора специально изготовлена чуть большего

размера, чтобы обеспечить натяг в сопряжении с фиксаторами.

Это позволяет снизить уровень шума и вибраций. При установке

защиты необходимо сохранить этот натяг.

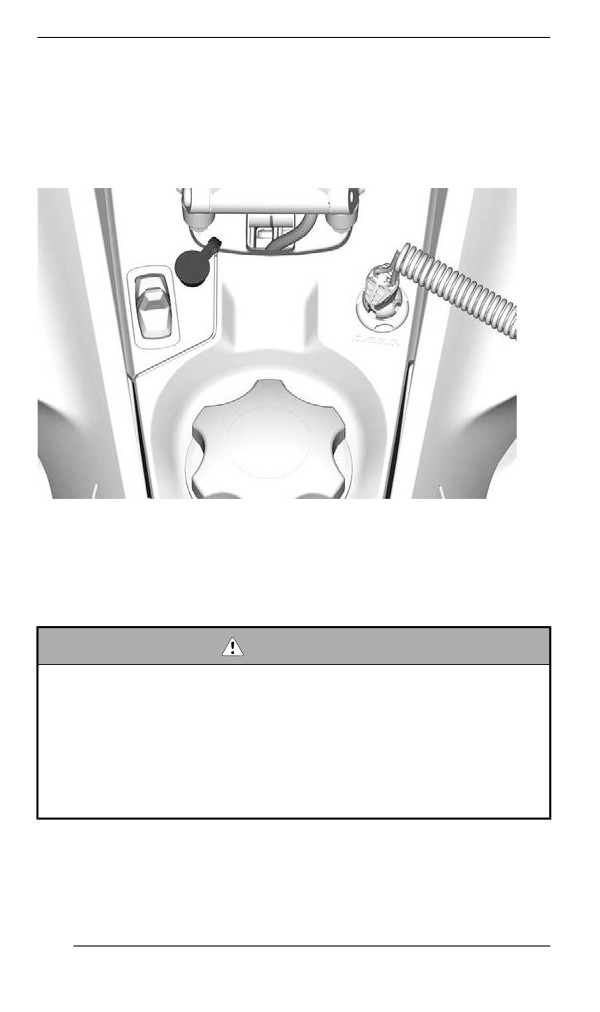

Снимите колпачок шнура безопасности с выключателя двигателя.

Откройте левую боковую панель. См. описание операции в теку-

щем разделе.

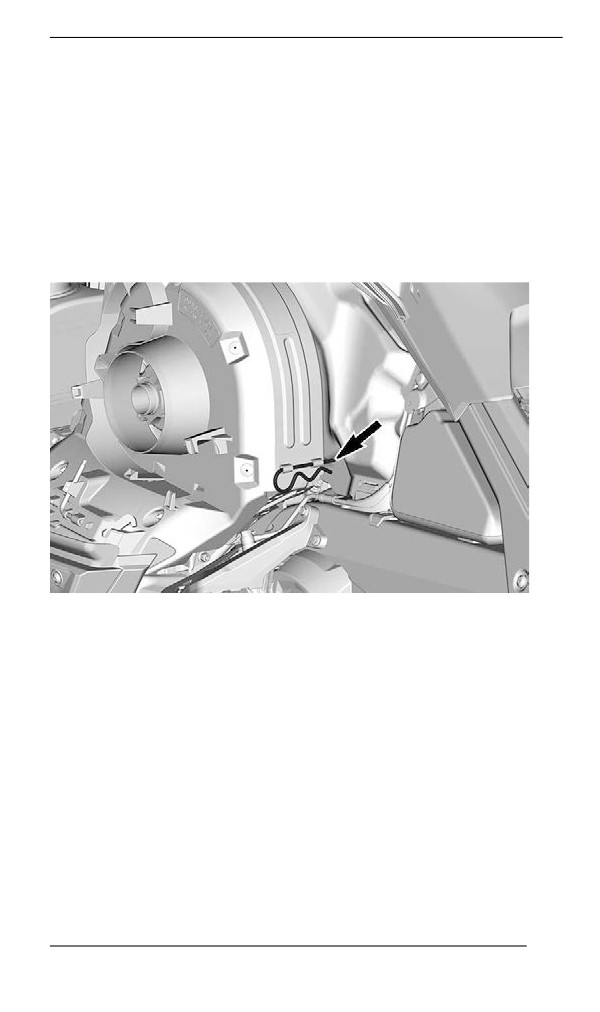

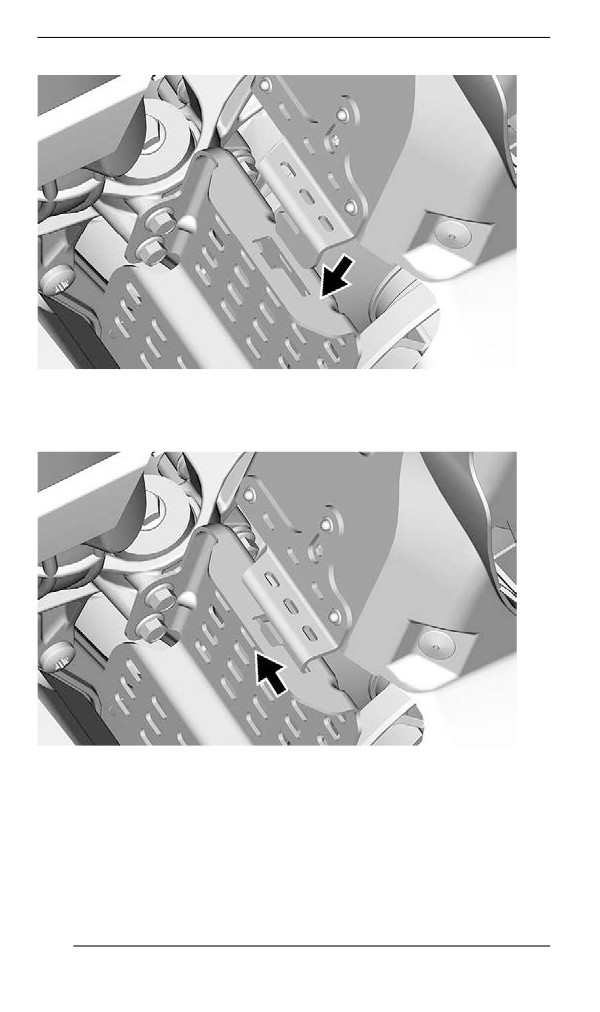

Снимите шплинт.

ТИПОВОЙ ВАРИАНТ

Поднимите кожух за его заднюю часть и извлеките из передних

выступов.

Установка защитного кожуха ремня вариатора

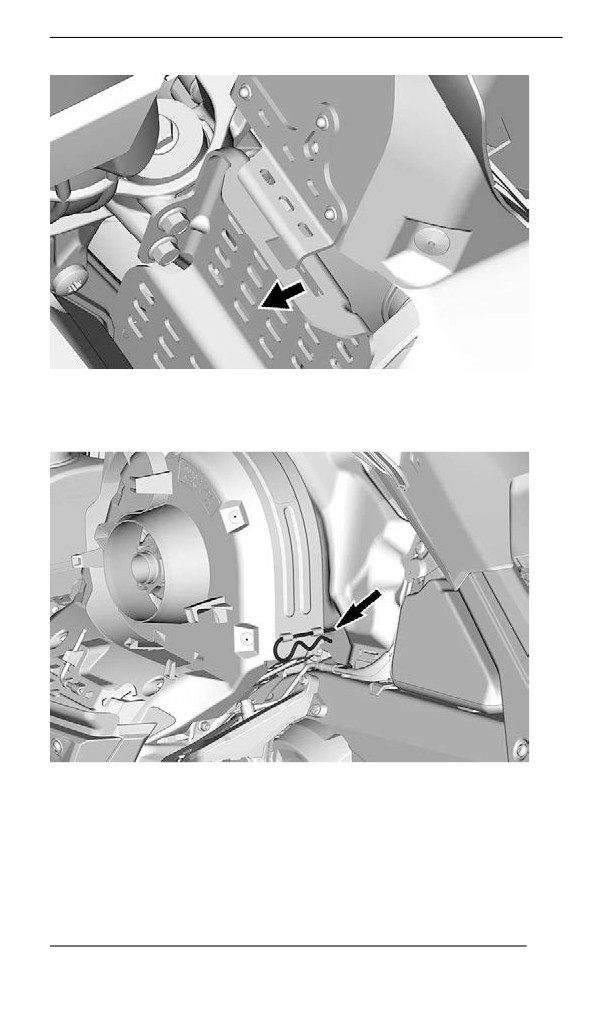

Вставьте фиксатор защитного кожуха ремня в отверстие на пере-

дней опоре.

149

ОБОРУДОВАНИЕ

Установите заднюю часть кожуха на держатель и закрепите его с

помощью проволочного фиксатора.

Держатель запасного ремня вариатора

Запасной ремень вариатора может храниться в держателе, рас-

положенном на защитном кожухе ремня вариатора.
