Снегоходы Ski-Doo серии REV GEN4 DEEP SNOW. Руководство по эксплуатации (2022 год) - часть 5

КОРПУС И СИДЕНЬЕ

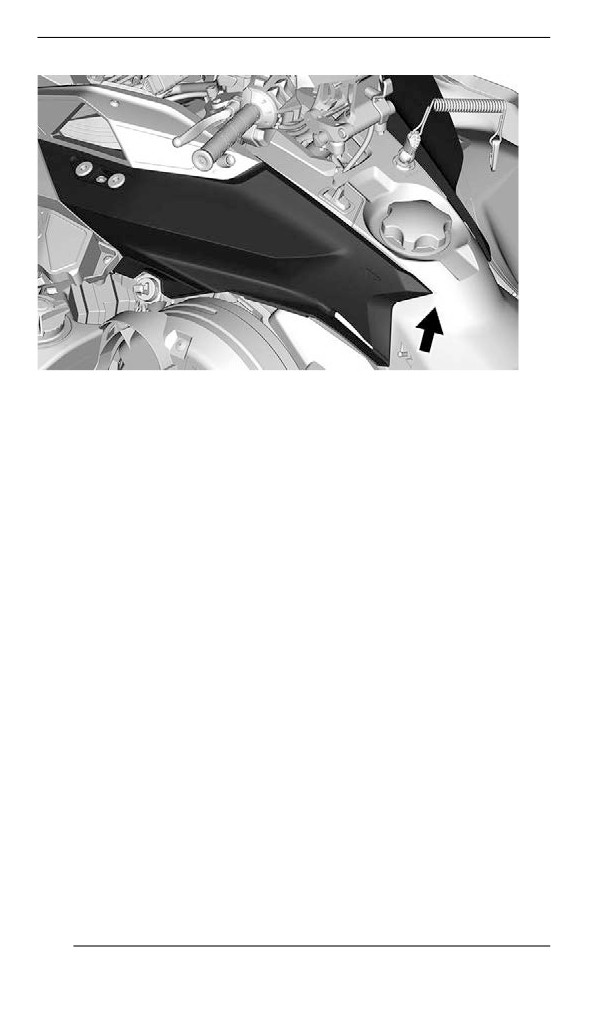

4. Снимите верхний модуль корпуса со снегохода.

104

КОРПУС И СИДЕНЬЕ

Установка верхнего модуля корпуса

1. Работая спереди, вставьте фиксаторы верхнего модуля корпу-

са в отверстия поддона.

2. Нижняя и задняя части верхнего модуля корпуса.

3. Вставьте задние фиксаторы верхнего модуля корпуса в пазы

консоли.

ПРИМЕЧАНИЕ:

Убедитесь, что патрубок воздухозаборника должным образом

подсоединен.

4. Затяните хомут крепления впускного воздуховода.

МОМЕНТ ЗАТЯЖКИ

Хомут крепления

1,0 ±0,2 Нм (9 ±2 (в фунтах

впускного воздуховода

силы-дюйм))

5. С обеих сторон установите винты крепления верхнего модуля

корпуса.

МОМЕНТ ЗАТЯЖКИ

Винты верхнего элемента

1,8 ±0,2 Нм (16 ±2 (в фунтах

корпуса

силы-дюйм))

6. Подсоедините электрический разъем датчика давления и тем-

пературы во впускном коллекторе

(MAPTS)

(2-тактный

двигатель).

105

КОРПУС И СИДЕНЬЕ

7. Подсоедините электрические разъемы фар.

Модели с передним багажным отделением

8. Установите багажное отделение, но оставьте крышку

открытой.

Все модели

9. Установите панель приборов и закрепите ее винтами.

МОМЕНТ ЗАТЯЖКИ

Винты опоры приборной

2,3 ±0,2 Нм (20 ±2 (в фунтах

панели

силы-дюйм))

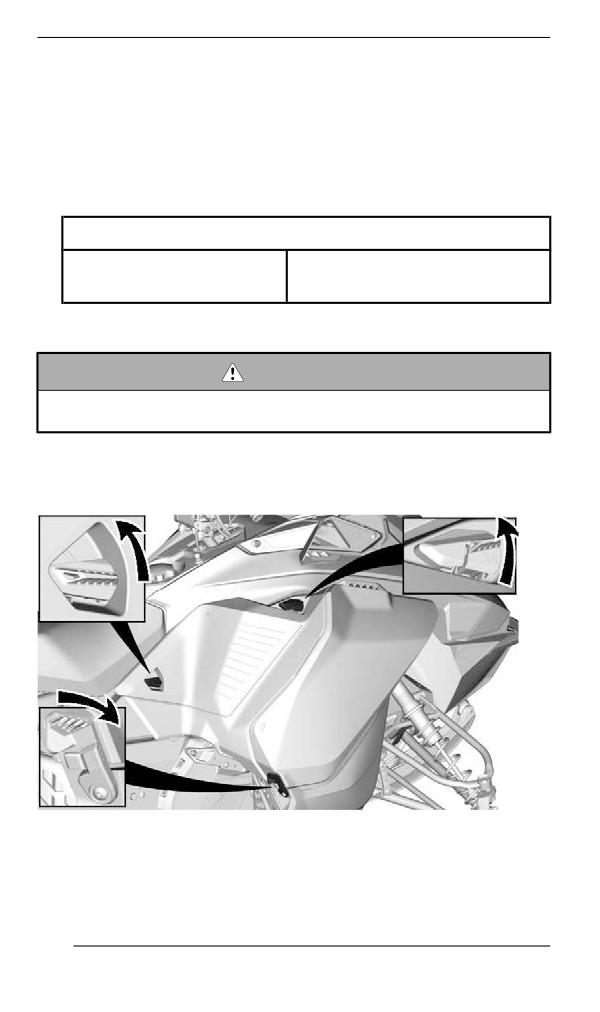

Боковые панели

ОСТОРОЖНО

Запуск и эксплуатация снегохода со открытыми или сняты-

ми боковыми панелями категорически запрещены.

Снятие боковых панелей

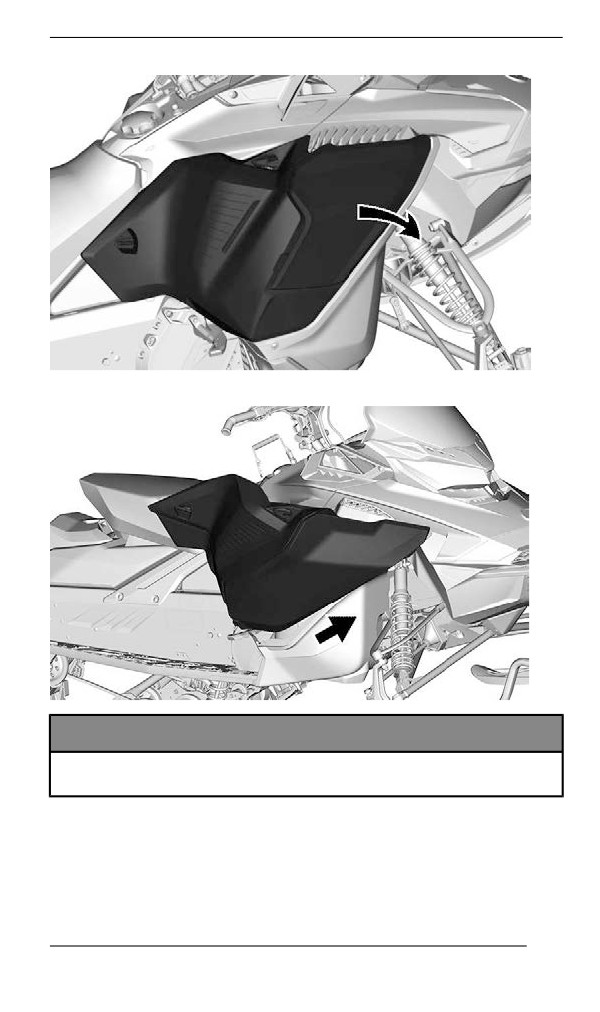

1. Освободите все фиксаторы и откройте панель.

2. Поверните боковую панель вокруг нижнего края.

106

КОРПУС И СИДЕНЬЕ

3. Извлеките петлю панели из поддона.

УВЕДОМЛЕНИЕ

Обязательно поместите панель в безопасное место, чтобы

не поцарапать.

Установка боковых панелей

Установка осуществляется в последовательности, обратной

снятию.

107

КОРПУС И СИДЕНЬЕ

Сиденье

Снятие сиденья (фиксатор с лапкой)

Из-за топливного бака и переднего конца сиденья потяните за-

порную лапку вверх.

Передвиньте сиденье назад, удерживая лапку в поднятом

положении.

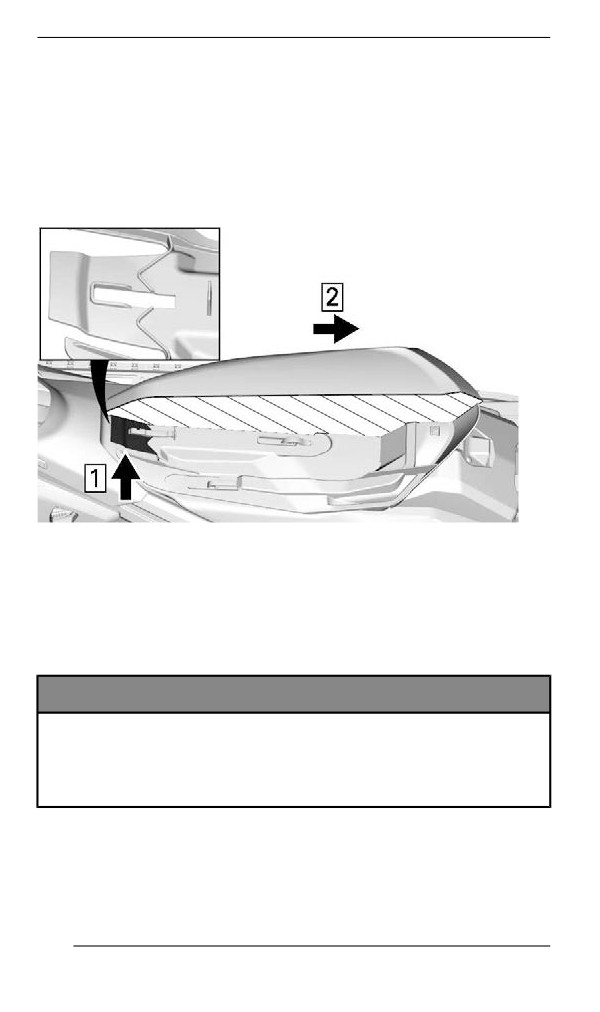

ВИД ПОРОЛОНОВОГО НАПОЛНИТЕЛЯ СИДЕНЬЯ В ПОПЕ-

РЕЧНОМ РАЗРЕЗЕ

1. Потяните вверх.

2. Передвиньте назад

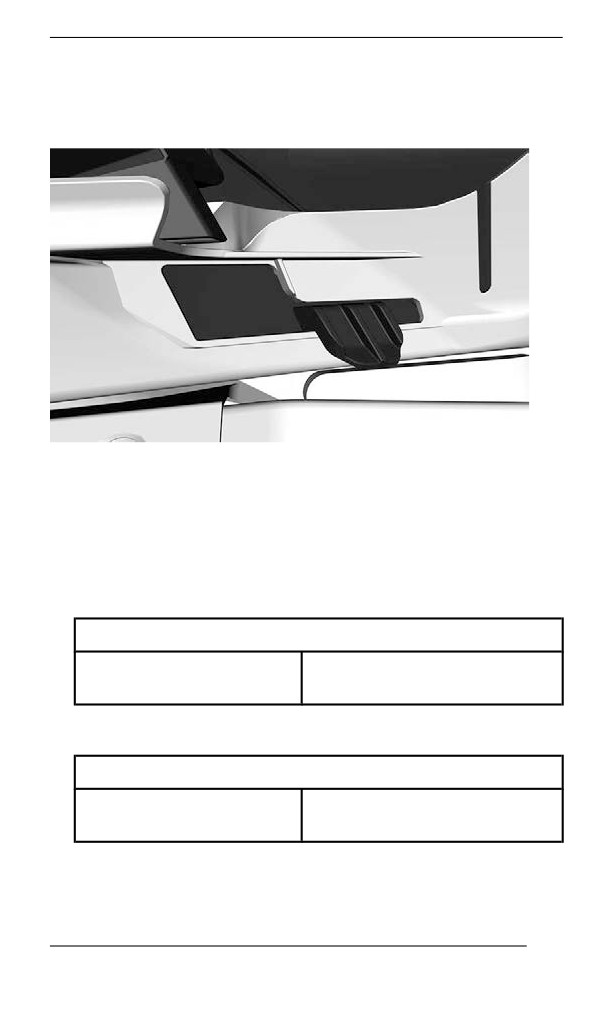

Установка сиденья (фиксатор с лапкой)

УВЕДОМЛЕНИЕ

Движение на снегоходе с любым предметом, расположен-

ным между сиденьем и топливным баком, может привести к

повреждению топливного бака. Помещать посторонние

предметы в пространство между сиденьем и топливным ба-

ком КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Установите сиденье на крюки, а затем сместите его вперед так,

что лапка зафиксировалась на переднем крюке.

108

ОБОРУДОВАНИЕ

4. Снимите шплинт.

5. Сдвиньте защитный кожух ремня назад и наружу.

111

ОБОРУДОВАНИЕ

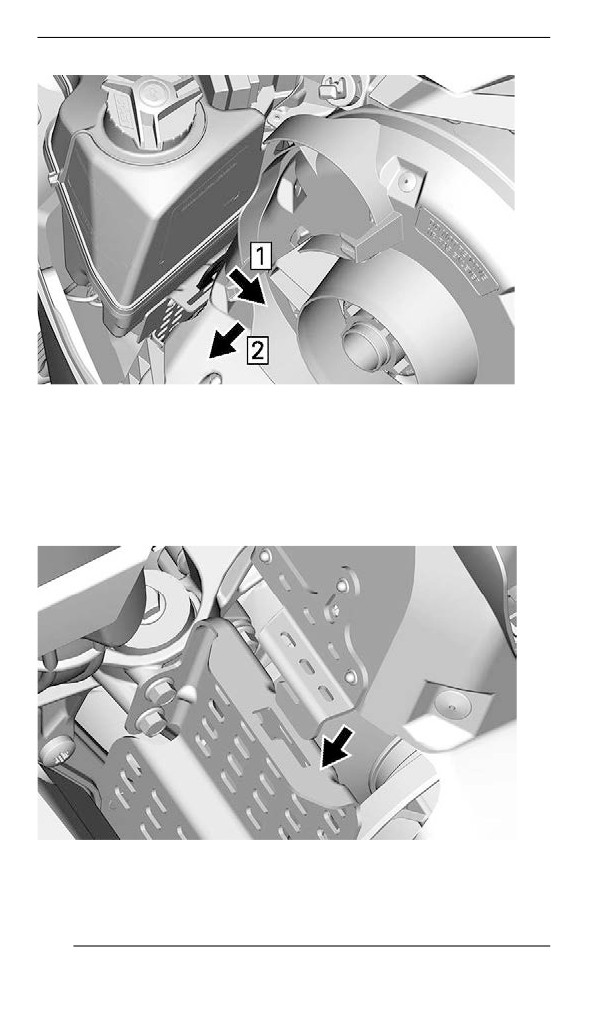

1. Сдвинуть назад

2. Сдвиньте наружу

6. Поднимите и снимите защитный кожух ремня.

Установка защитного кожуха ремня вариатора

1. Вставьте фиксатор защитного кожуха ремня в отверстие на

передней опоре.

2. Нажмите на кожух ремня вариатора по направлению к двига-

телю, а затем в направлении передней части снегохода.

112

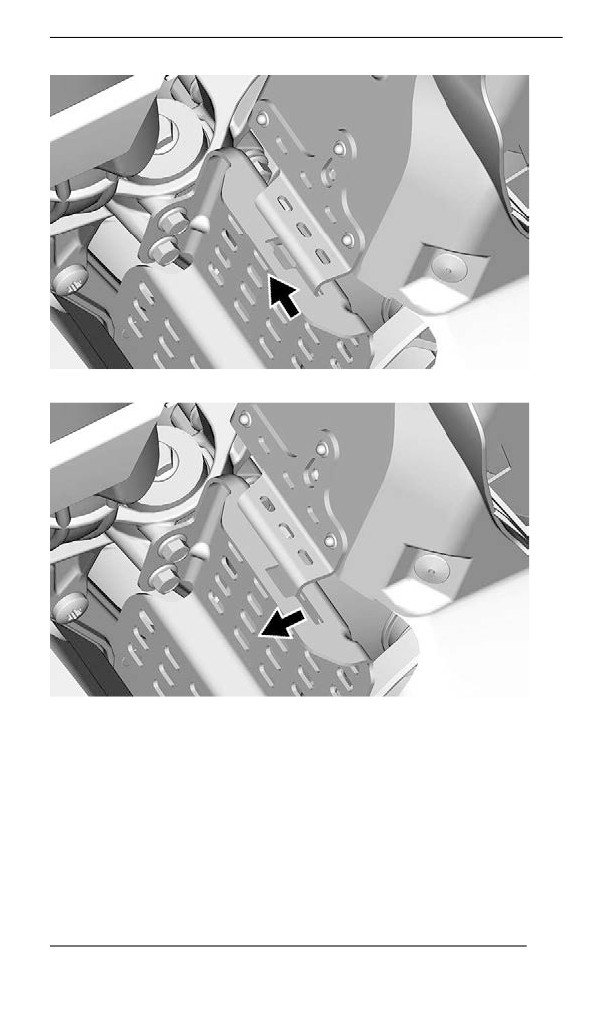

ОБОРУДОВАНИЕ

3. Установите заднюю часть кожуха на держатель и закрепите

его с помощью проволочного фиксатора.

113

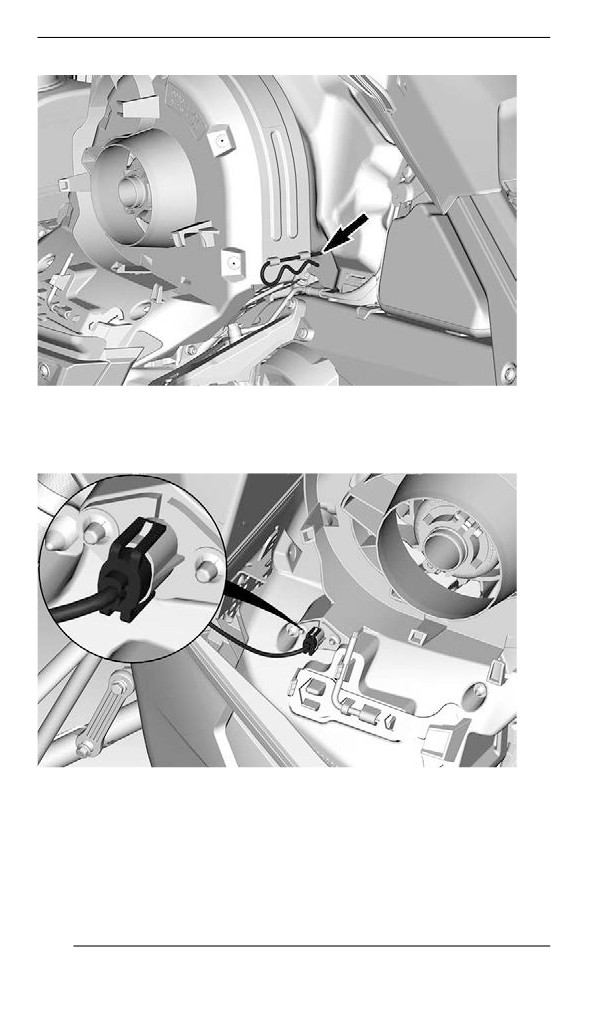

ОБОРУДОВАНИЕ

ТИПОВОЙ ВАРИАНТ

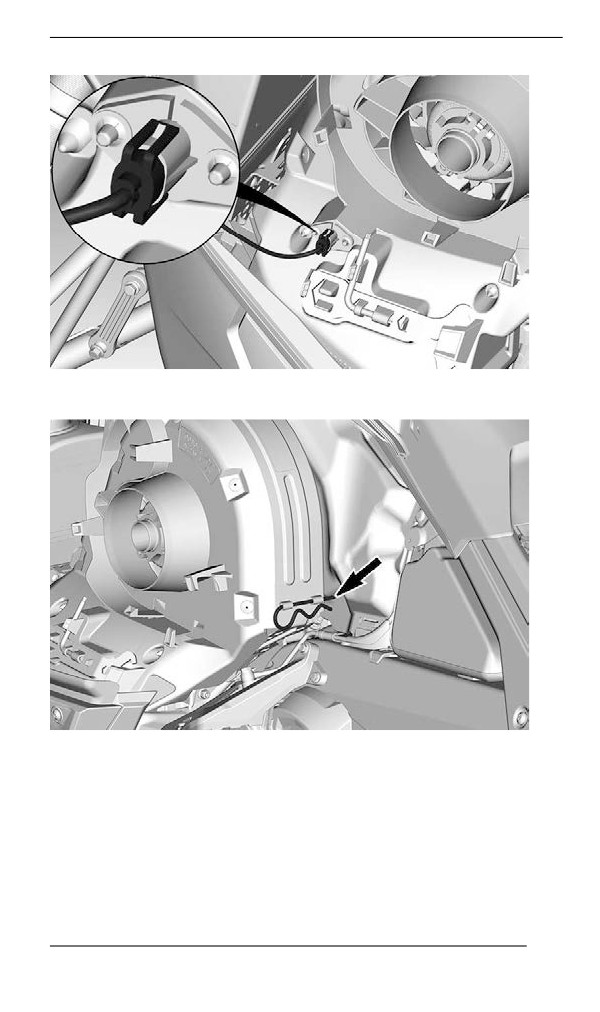

4. Установите на место датчик температуры приводного ремня,

если имеется.

Держатель запасного ремня вариатора

Запасной ремень вариатора может храниться в держателе, рас-

положенном на защитном кожухе ремня вариатора.

114

ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ:

Запасной ремень вариатора не входит в комплект поставки

снегохода.

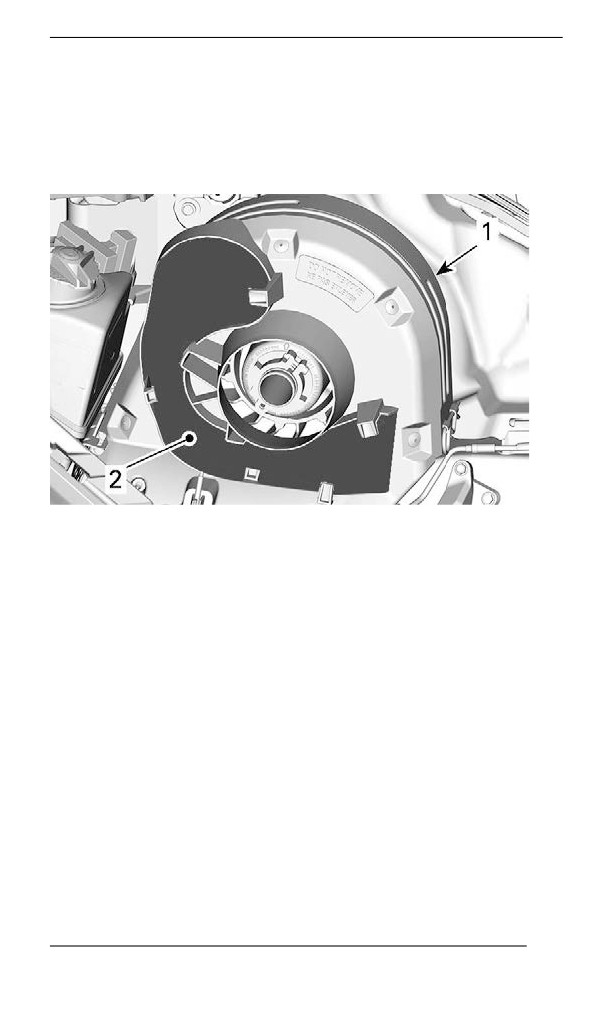

Установите запасной ремень вариатора в выемку для запасного

ремня.

ТИПОВОЙ ВАРИАНТ

1. Защита ремня вариатора

2. Паз

Закрепите его на месте, введя в зацепление с фиксаторами.

115

ОБОРУДОВАНИЕ

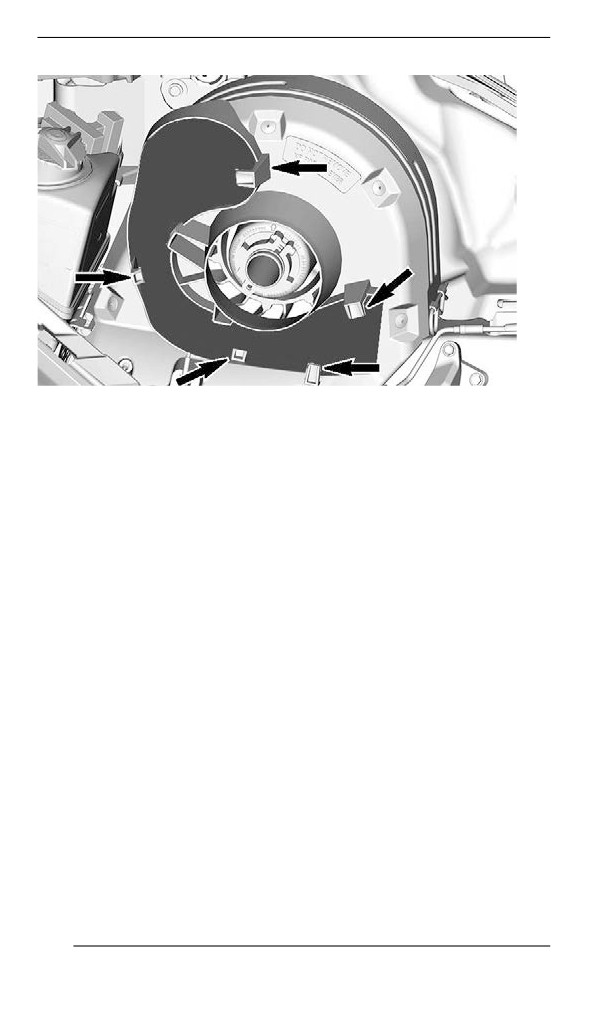

ТИПОВОЙ ВАРИАНТ

Инструменты и приспособления

Конструкция кожуха ремня вариатора предусматривает возмож-

ность размещение набора инструментов, предназначенного для

выполнения

элементарных

операций

технического

обслуживания.

Инструменты входят в комплект поставки снегохода. Они всегда

должны устанавливаться в надлежащем месте и в надлежащей

ориентации.

116

ОБОРУДОВАНИЕ

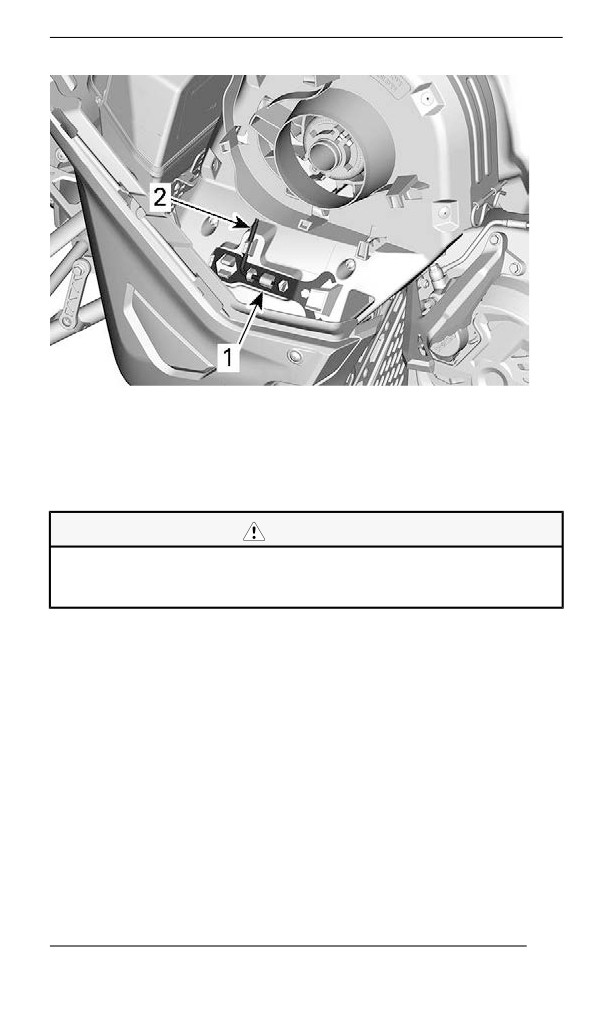

ТИПОВОЙ ВАРИАНТ — РАСПОЛОЖЕНИЕ ИНСТРУМЕНТОВ

В ЗАЩИТНОМ КОЖУХЕ РЕМНЯ ВАРИАТОРА

1. Приспособление для регулировки

2. Инструмент для разведения шкива и регулировки фар

Выполняйте установку в следующем порядке:

ВНИМАНИЕ

Убедитесь, что возимый комплект инструментов надежно

зафиксирован на кожухе. Инструменты могут открепиться и

повредить вращающиеся детали.

1. Задвиньте открытый конец инструмента для регулировки под-

вески под фиксирующую лапку.

117

ОБОРУДОВАНИЕ

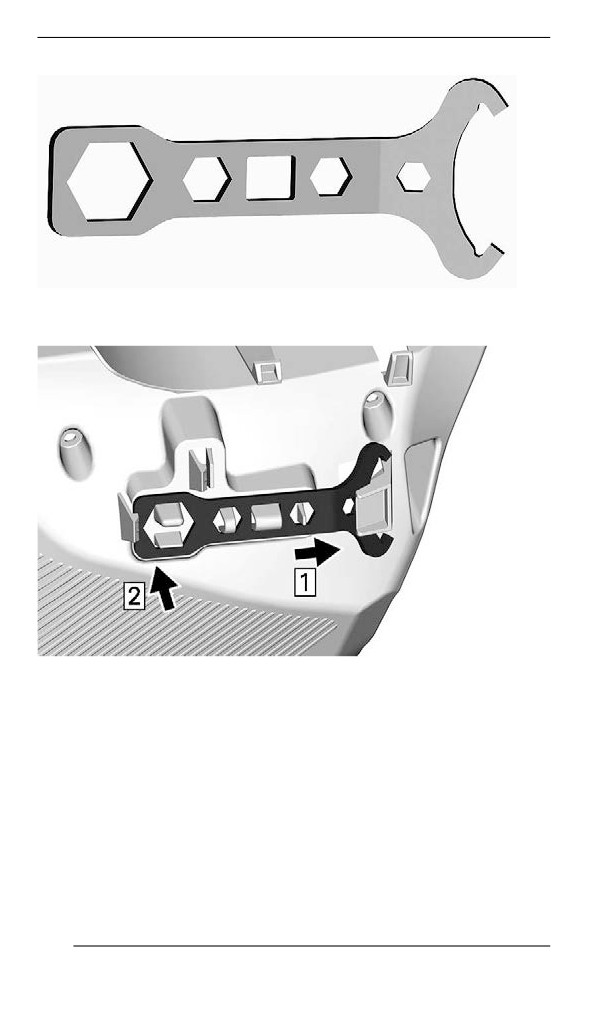

ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ

2. Нажмите закрытым концом на крепежные лапки.

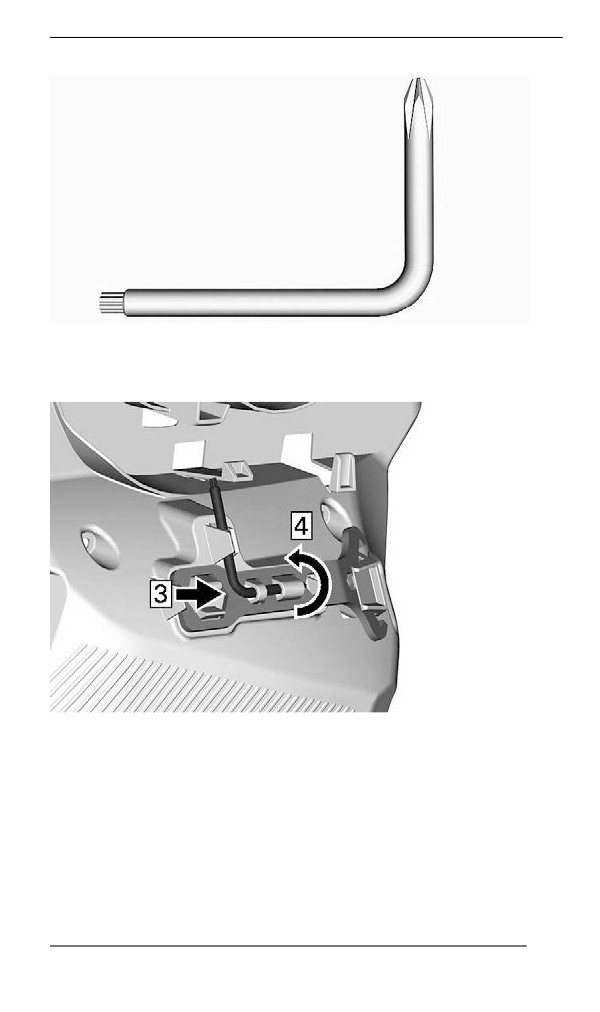

3. Вставьте короткий конец инструмента для разведения шкива и

регулировки фар в отверстие.

118

ОБОРУДОВАНИЕ

ИНСТРУМЕНТ ДЛЯ РАЗВЕДЕНИЯ ШКИВА И РЕГУЛИРОВКИ

ФАР

4. Поверните и зафиксируйте длинный конец на месте.

Захват на руле

Данный захват на руле следует использовать только для созда-

ния дополнительного усилия при вытаскивании снегохода, за-

стрявшего в наклонном положении. В исключительных случаях

его можно использовать на очень низкой скорости, стоя на правой

подножке, для возврата снегохода в нужное положение. Во время

движения обе руки должны лежать на рукоятках руля, чтобы обес-

печить возможность торможения, управления и маневрирования.

119

ОБОРУДОВАНИЕ

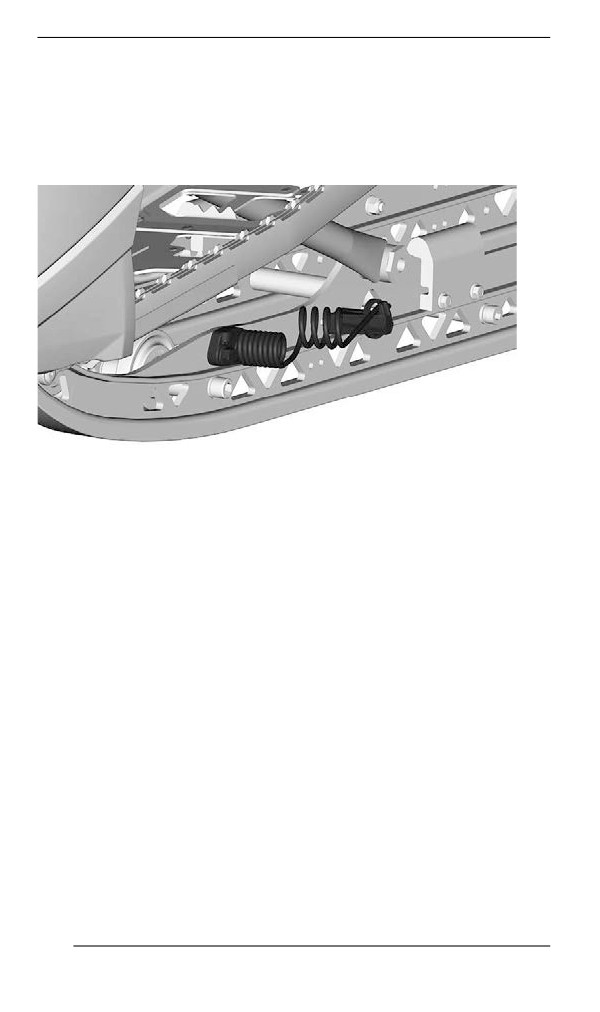

Скребки для льда

Некоторые модели на предприятии-изготовителе оборудуются

двумя скребками для льда, которые призваны обеспечить допол-

нительную смазку и охлаждение направляющих гусениц в корот-

ких поездках по льду или плотному снегу.

Скребки должны использоваться при эксплуатации снегохода на

трассе, плотном снегу или льду.

Скребки BRP сконструированы таким образом, что могут исполь-

зоваться как для движения вперед, так и назад.

122

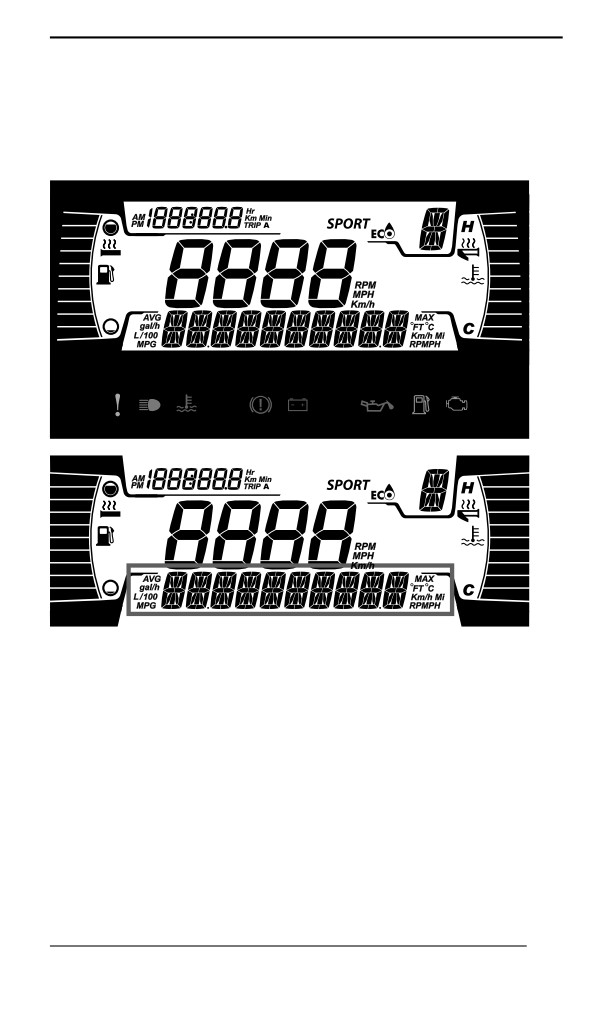

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ

4,5 ДЮЙМА

Многофункциональный дисплей

Нижняя секция дисплея

Может отображать следующее:

- обороты,

- Скорость

- температура двигателя,

- Статистика по топливу

- настройки.

- сообщения.

- Температура окружающего воздуха (при наличии)

Используйте НИЖНЮЮ кнопку для смены отображаемой

информации.

Индикатор SPEED STAT (СТАТИСТИКА ПО СКОРОСТИ) показы-

вает максимальную и среднюю скорости. Для сброса удерживай-

те НИЖНЮЮ кнопку нажатой в течение 3 секунд.

123

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙМА

При выборе индикатора SPEED (СКОРОСТЬ) на индикаторе TRIP

(ПОЕЗДКА) отображается частота вращения в об/мин.

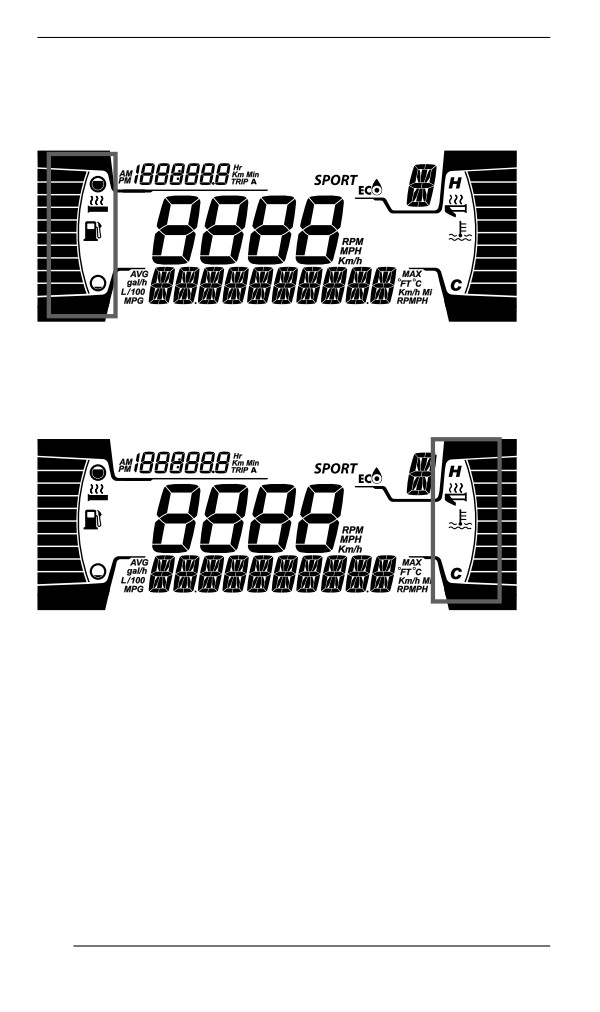

Левая боковая секция дисплея

На левой боковой секции дисплея отображается:

- указатель уровня топлива,

- Уровень обогрева рукояток

Правая боковая секция дисплея

На правой боковой секции дисплея отображается:

- температура двигателя,

- Индикатор обогрева дроссельной заслонки

124

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙМА

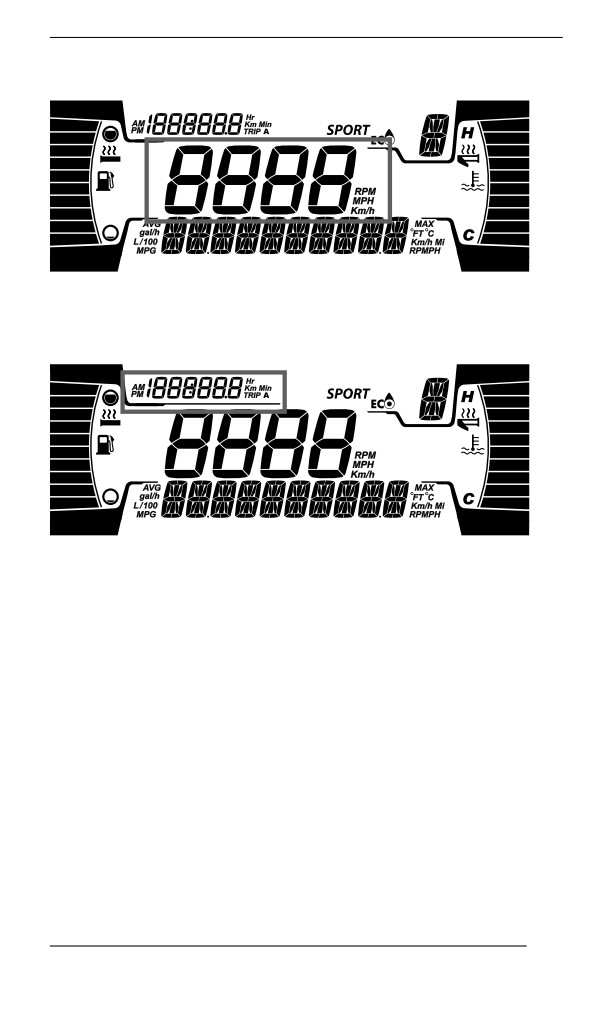

Центральная секция дисплея

Отображение частоты вращения двигателя в об/мин или скорости

транспортного средства в км/ч или милях/ч.

Индикатор поездки

Этот индикатор отображает следующую информацию о поездке:

- Одометр (общий пробег)

- Хронометр поездки A

- Расстояние поездки A (км/ч или мили/ч)

- Счётчик моточасов транспортного средства

- Часы (при наличии аккумуляторной батареи)

Используйте ВЕРХНЮЮ кнопку для смены отображаемой

информации.

Сигнальные лампы и индикаторы

Следующие сигнальные лампы предупреждают о таком состоя-

нии транспортного средства, которое может стать серьезным. Не-

которые индикаторы загораются при запуске транспортного

средства в качестве подтверждения их работоспособности. Если

какие-либо лампы продолжают гореть после запуска транспорт-

ного средства, для получения дополнительной информации об-

ратитесь к сигнальной лампе соответствующей системы.

125

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙМА

ПРИМЕЧАНИЕ:

Некоторые предупреждающие индикаторы появляются на дис-

плее многофункциональной приборной панели. Они выполняют

ту же функцию, что и соответствующая сигнальная лампа, но не

отображаются при запуске транспортного средства.

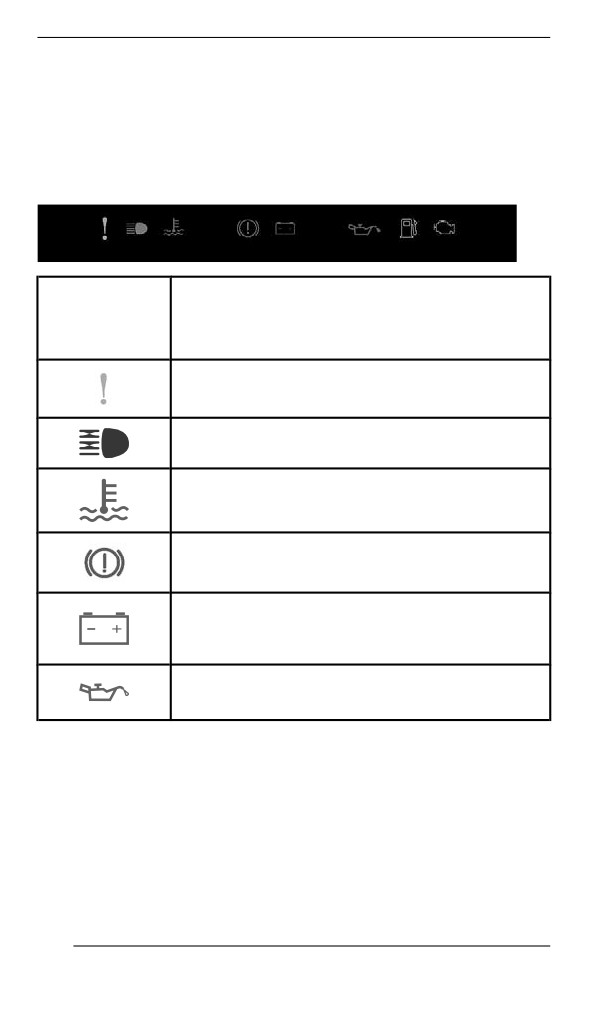

Контрольные лампы — нижняя секция

Светотехни

ческое

Описание

оборудова

ние

ОРАНЖЕВЫЙ: неисправность транспортного

средства.

СИНИЙ: выбран дальний свет фар.

КРАСНЫЙ: слишком высокая температура

двигателя.

КРАСНЫЙ: включен стояночный тормоз или

неисправность тормозной системы

КРАСНЫЙ — слишком низкое напряжение

аккумуляторной батареи или неисправность в

электрической системе

КРАСНЫЙ — низкое давление моторного

масла (если применимо)

126

ЦИФРОВОЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙМА

Светотехни

ческое

Описание

оборудова

ние

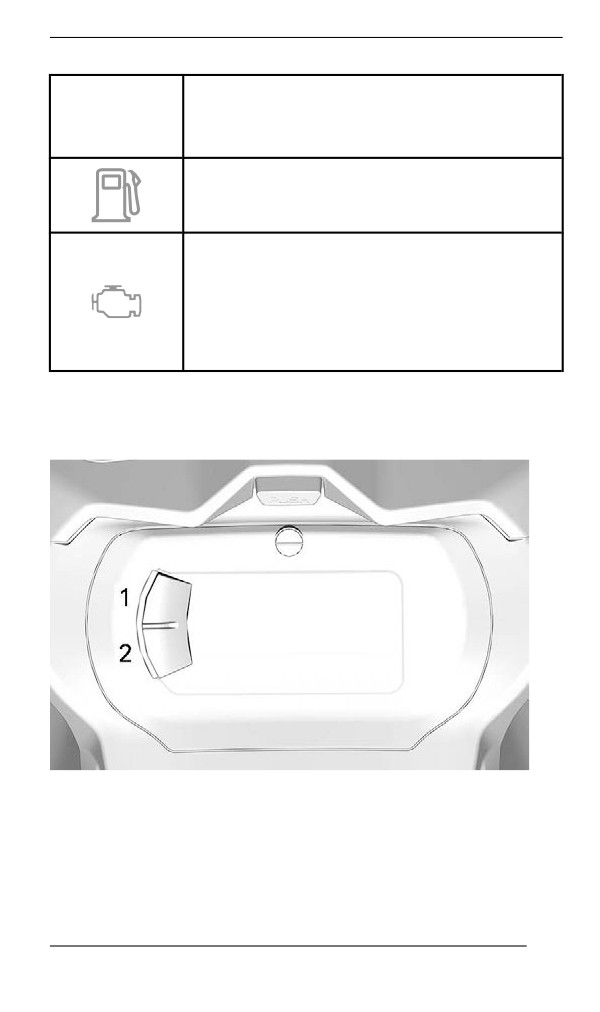

ОРАНЖЕВЫЙ: низкий уровень топлива.

ОРАНЖЕВЫЙ ЦВЕТ

Горит: неисправность системы снижения

токсичности отработавших газов

транспортного средства.

Мигает: Проблемы с двигателем,

активирован аварийный режим. Немедленно

обратитесь в сервисный центр

настройки.

Настройка

1. Верхняя кнопка (S)

2. Нижняя Кнопка (M)

С помощью НИЖНЕЙ кнопки выберите SETTINGS (НАСТРОЙКИ)

и удерживайте кнопку, чтобы войти в меню настроек.

127

РАСХОД ТОПЛИВА

Требования к топливу

УВЕДОМЛЕНИЕ

Используйте только свежий бензин. Со временем бензин

окисляется и выветривается, в результате снижается фак-

тическое октановое число, теряются летучие фракции, об-

разуются отложения смол и лаковые отложения, которые

могут привести к повреждению топливной системы подвес-

ного мотора.

Технические регламенты и требования к составу и качеству то-

плива могут отличаться в зависимости от региона и страны. Ваш

снегоход был спроектирован для использование рекомендован-

ных типов топлива, тем не менее необходимо помнить

следующее:

- Использование в составе топлива спирта в количествах, пре-

вышающих установленные правительством, не рекомендуется

так как может повлечь следующие проблемы:

- Затрудненный запуск и неустойчивая работа двигателя.

- Повреждение резинотехнических изделий и пластиковых

компонентов.

- Коррозия металлических компонентов.

- Повреждение внутренних частей и деталей двигателя.

- Регулярно проводите проверки на предмет отсутствия течи то-

плива и других неисправностей топливной системы, если вы

подозреваете, что содержание в составе топлива этилового

спирта превышает установленные нормы.

- Топливо, содержащее этанол, гигроскопично, т.е. имеет спо-

собность поглощать водяные пары из воздуха, что может при-

вести к концентрации воды, что, в свою очередь, может

повлечь снижение эффективности работы двигателя или его

поломку.

Рекомендуемое топливо

Используйте неэтилированный бензин с МАКСИМАЛЬНЫМ со-

держанием этанола 10%. Бензин должен отвечать следующим

требованиям:

мин. октановое

тип топлива

двигатель

число

Бензин НЕ

87 Pump Posted AKI

содержащий

600 EFI

(RON+MON)/2

этанол

) 92 RON

129
