90

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предохра-

нитель с более высоким номиналом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Ski-Doo.

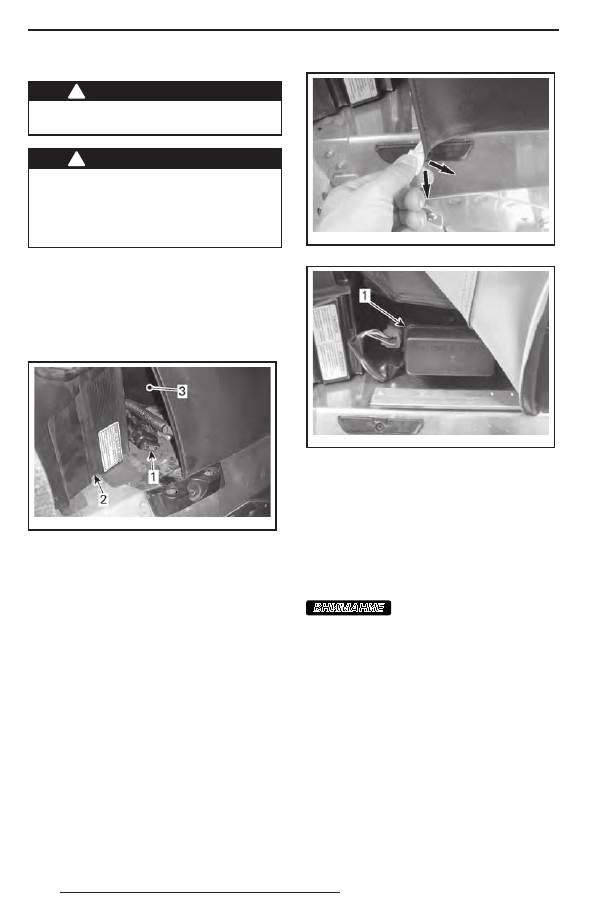

Расположение предохранителей
550F
Предохранитель системы заряда (20 А)

располагается на левой стороне транс-

портного средства, между топливным ба-

ком и глушителем впуска воздуха.

mmr201 2-149-005_a

1. Предохранитель системы заряда (20 А)
2. Первичный глушитель впуска воздуха
3. Топливный бак

Другие модели
Блок предохранителей располагается под

обивкой левой передней части сиденья.
Для идентификации предохранителей

см. табличку на крышке блока и раздел

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Для доступа к блоку предохранителей

снимите  часть  обивки,  как  показано

на рисунке.

mmo2 009 -004-036_b

ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ

mmo2 009 -004-037_a

1. Блок предохранителей

Установите обивку на место, зацепив

за алюминиевый выступ.

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответствую-

щего осветительного прибора.
Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

до стеклянной колбы, очистите её изо-

пропиловым  спиртом,  который

не оставляет плёнку на стекле.

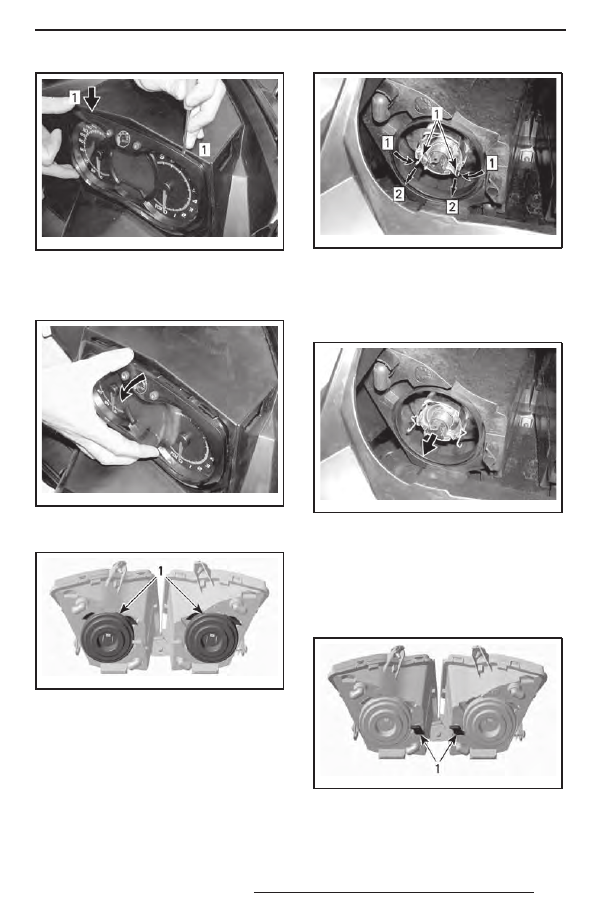

1.  С помощью маленькой отвёртки осво-

бодите защёлки информационного

центра.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

91

mmo2 007 -009-061_a

1. Защёлки

2.  Осторожно потяните многофункцио-

нальный центр и отведите его в сто-

рону.

mmo2 007 -009-062_a

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009-022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

mmo2 007 -009-063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последовательно-

сти, обратной снятию.

mmo2 007 -009-064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики
Снимите многофункциональный центр,

как описано в разделе «ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.

mmo2 007 -009-023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

92

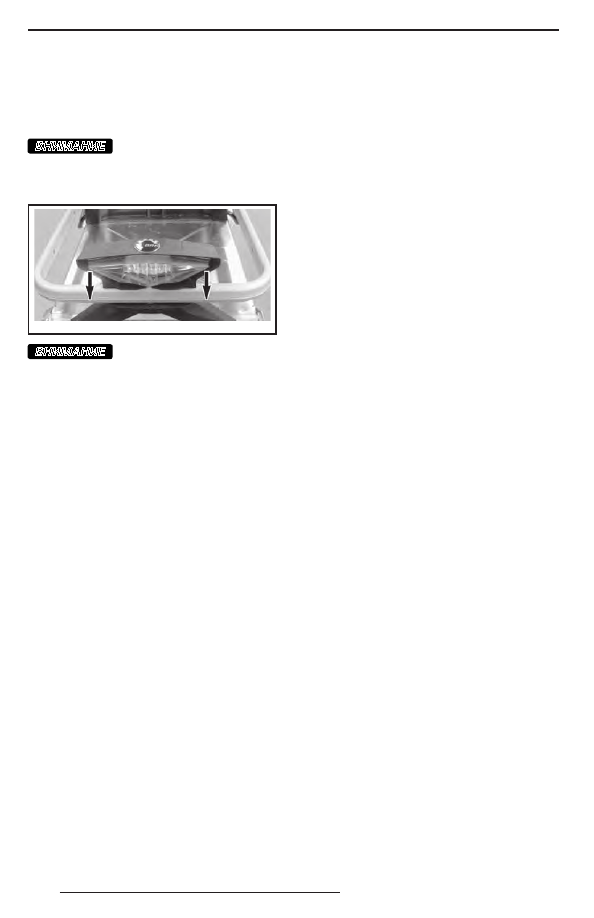

Замена лампы заднего фонаря
1.  Аккуратно,  одновременно  потянув

с обеих сторон за края, снимите кор-

пус заднего фонаря.

ВНИМАНИЕ

Если при снятии корпус

фонаря слишком сильно отклонить

в сторону, штифты могут сломаться

и корпус фонаря придётся заменить.

mmo2 009 -004-050_a

ВНИМАНИЕ

Во избежание поврежде-

ния жгута проводов не вытаскивайте

корпус фонаря слишком сильно.
2.  Извлеките разъём лампы из корпуса

фонаря:

2.1  Поверните разъём против часовой

стрелки.

2.2  Извлеките разъём.

3.  Замените лампу.
4.  Установите разъём в корпус фонаря.
5.  Установите задний фонарь на место.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

93

УХОД ЗА СНЕГОХОДОМ

Заключительные операции

после поездки

Удалите снег и лёд с задней и передней под-

весок, гусеницы, рулевого привода и лыж.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не  вставайте  перед  снегоходом,

а  также  не  производите  никаких

действий с гусеницей или задней

подвеской, не убедившись, что кол-

пачок шнура безопасности снят с вы-

ключателя двигателя.

Оставляя снегоход на ночь (или на бо-

лее длительное время), накройте его

чехлом. Это защитит снегоход от замер-

зания и позволит надолго сохранить его

привлекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с применени-

ем мягкого моющего средства. Исполь-

зуйте ветошь из фланелевой или анало-

гичной ткани.

ВНИМАНИЕ

Мягкая фланелевая ткань

не оставляет царапин на обрабатыва-

емых поверхностях. Пользуйтесь фла-

нелью для протирки ветрового стекла

и капота.
Для очистки снегохода от масел, гря-

зи  и  копоти  пользуйтесь  чистящим

средством BRP HEAVY DUTY CLEANER

(P/N 293 110 001).

ВНИМАНИЕ

Не  применяйте  Heavy

Duty Cleaner для чистки табличек и ви-

 для чистки табличек и ви-

ниловых деталей.
Для удаления устойчивых загрязнений

со всех пластиковых и виниловых поверх-

ностей используйте чистящее средство

XPS MULTI-PURPOSE CLEANER (P/N 219

701 709).
Для удаления царапин с поверхности

ветрового стекла и капота пользуйтесь

комплектом SCRATCH REMOVER KIT

(P/N 861 774 800).

ВНИМАНИЕ

Запрещается применять

сильнодействующие моющие средст-

ва, обезжириватели, краскораствори-

тели, ацетон, вещества, содержащие

хлор, и другие агрессивные средства

для чистки корпуса снегохода и пласт-

массовых деталей.
Нанесите  защитную  восковую  пасту

на корпус снегохода и все окрашенные

детали рамы.
ПРИМЕЧАНИЕ: Наносите пасту только

на поверхности с блестящей, глянцевой

отделкой.
