Переключатель света фары
Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы  освещения  автоматически

включаются при работающем двигателе.
Выключатель электрообогрева

рукояток руля
Выберите положение переключателя,

которое позволит обеспечить необхо-

димую интенсивность обогрева и под-

держание комфортной для Ваших рук

температуры.

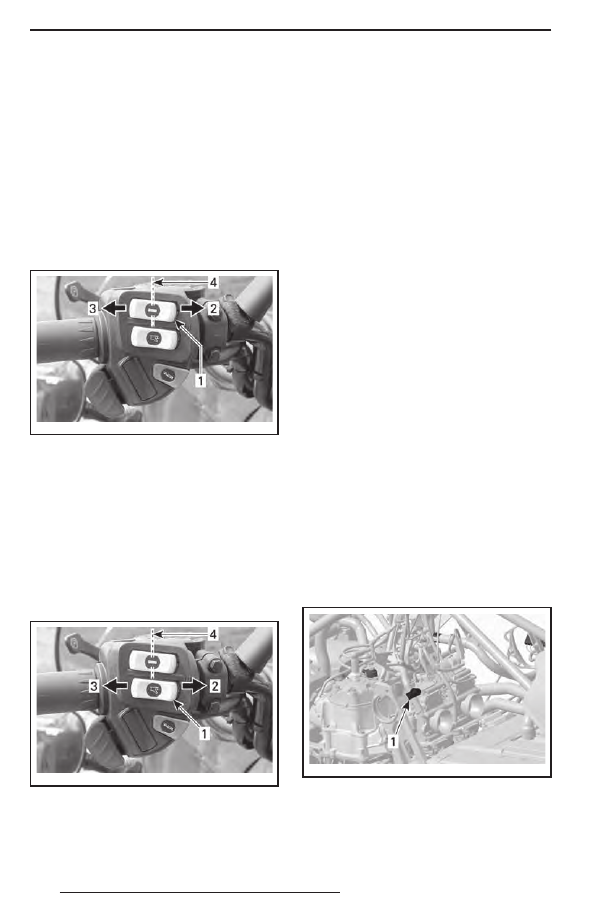

mmo2 007 -003-003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)

Выключатель электрообогрева

рычага дроссельной заслонки
Выберите положение переключателя,

которое позволит обеспечить необходи-

мую интенсивность обогрева и поддер-

жание комфортной для Вашего большо-

го пальца температуры.

mmo2 007 -003-003_c

ТИПОВОЙ ВАРИАНТ
1.  Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

Кнопка запуска двигателя/

включения электронного реверса
Нажмите, чтобы запустить двигатель мо-

делей с электрическим стартером. Под-

робно процедура пуска описана в главе

«ПУСК ДВИГАТЕЛЯ» раздела «ОСНОВ-

НЫЕ ОПЕРАЦИИ».
При работающем двигателе нажмите

данную кнопку для включения электрон-

ного реверса. См. главу «ВКЛЮЧЕНИЕ

эЛЕКТРОННОГО РЕВЕРСА (RER)» в раз-

деле «ОСНОВНЫЕ ОПЕРАЦИИ».

9)  Рукоятка ручного

стартера

Рукоятка  ручного  стартера  находит-

ся по правому борту снегохода. Чтобы

привести в действие механизм ручного

стартера, медленно потяните рукоятку

на себя и, когда почувствуете сопротив-

ление, энергично дёрните её. Медленно

верните рукоятку в исходное положение.

10)  Клапан подогрева

карбюратора

Клапан подогрева карбюратора должен

быть закрыт всегда, кроме следующих

случаев:
–  движение при температуре –5…+5

°C в условиях высокой относительной

влажности;

–  движение по глубокому рыхлому снегу;
–  движение следом за другим снегохо-

дом по глубокому снегу.

mmo2 007 -009-018_a

ТИПОВОЙ ВАРИАНТ — СНИМИТЕ КОЖУХ РЕМНЯ
1. Клапан подогрева карбюратора

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

43

mmo2 007 -009-039_a

1. Положение «ON» (вкл.)
2. Положение «OFF» (выкл.)

ВНИМАНИЕ

Во время эксплуатации

снегохода при температуре выше 5 °C

установите клапан в положение «OFF»

(выкл.).

11) Регулируемые зеркала

Каждое зеркало может быть отрегули-

ровано в соответствии с пожеланиями

водителя.

!



ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется

на неподвижном снегоходе, останов-

ленном в безопасном месте.

12) Сиденье

Все модели, кроме Grand Touring
Чтобы получить доступ к Руководству

по эксплуатации (располагается в осно-

вании сиденья) или для выполнения опе-

раций технического обслуживания, сиде-

нье может быть снято.
Снятие сиденья
Потяните переднюю часть подушки си-

денья, энергично подайте сиденье впе-

рёд, чтобы освободить защёлку, затем

нажмите фиксатор, чтобы отпереть си-

денье.

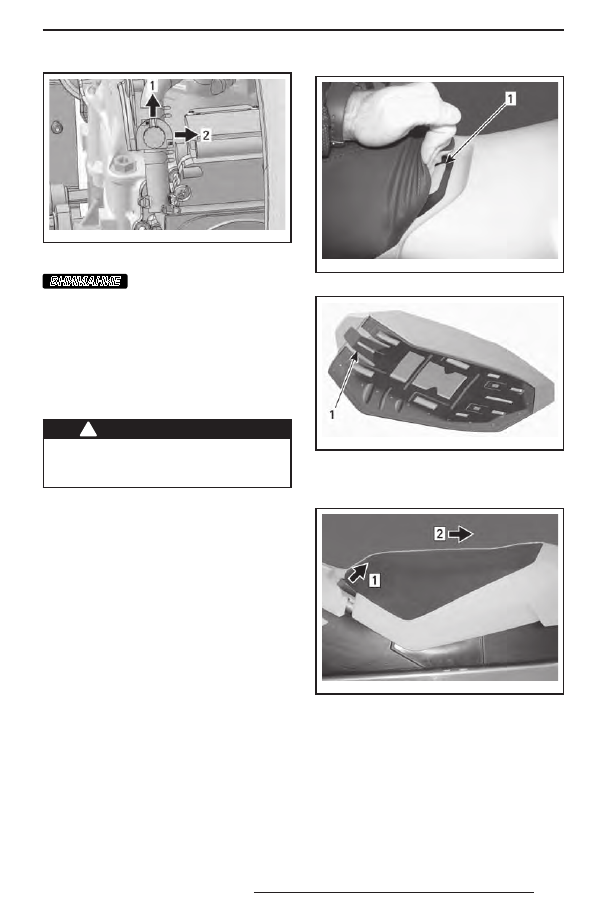

mmo2 007 -009-072_a

1. Защёлка сиденья

mmo2 007 -009-071_c

1. Защёлка сиденья

Потяните и удерживайте защёлку, после

чего сдвиньте сиденье назад.

mmo2 007 -009-073_a

Шаг 1: Нажмите и удерживайте защёлку сиденья
Шаг 2: Потяните сиденье назад

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

44

Установка сиденья

ВНИМАНИЕ

Движение на снегоходе

с любым предметом, расположенным

между сиденьем и топливным баком,

может привести к повреждению топ-

ливного  бака.  НЕ  РАЗМЕЩАЙТЕ

какие-либо предметы между сиде-

ньем и топливным баком.
Установите сиденье на место.
Подайте вперёд и защёлкните сиденье.

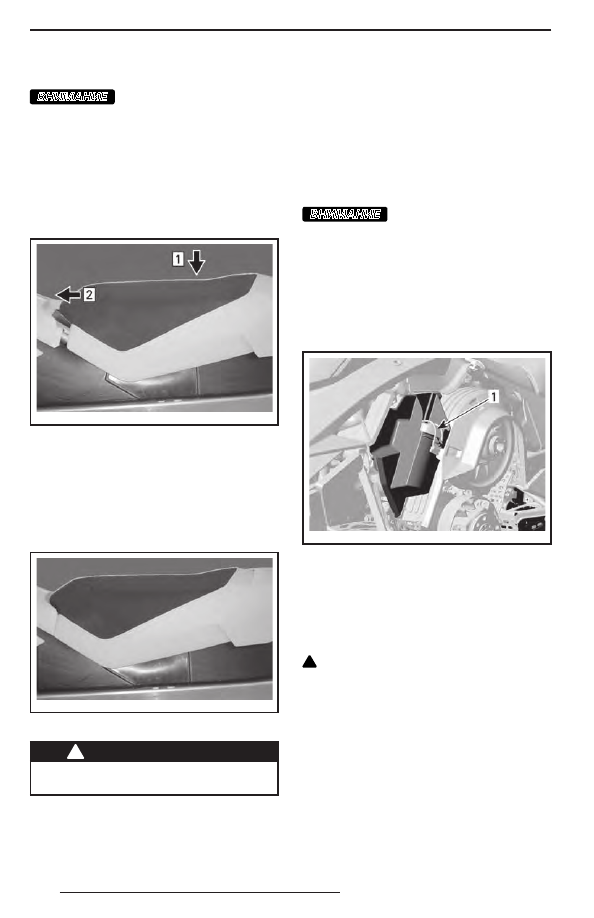

mmo2 007 -009-073_b

Шаг 1:  Установите сиденье на место
Шаг 2:  Подайте сиденье вперёд, чтобы защёлк-

нуть защёлку

ПРИМЕЧАНИЕ: При правильной уста-

новке сиденья Вы должны услышать ха-

рактерный щелчок. Попробуйте сдви-

нуть сиденье, чтобы проверить, надёж-

но ли оно закреплено.

mmo2 007 -009-074

СИДЕНЬЕ УСТАНОВЛЕНО

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-

те надёжность крепления сиденья.

13)  Возимый комплект

инструментов

В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с компонентами ва-

риатора.
Чтобы снять комплект инструментов

с защитного кожуха шкива, отстегните

петлю с нижней части кожуха и извле-

ките футляр с инструментами вперёд.

mmo2 008 -003-061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

14)  Передний и задний

бамперы

Используйте рукоятку/бампер для подъ-

ёма снегохода вручную.

!

 ОСТОРОЖНО Избегайте получе-

ния травм, при поднимании снего-

хода применяйте правильную техни-

ку подъёма — используйте силу ног.

Не поднимайте заднюю часть снегохо-

да, если у Вас для этого недостаточно

сил. Для подъёма снегохода исполь-

зуйте соответствующие технические

средства  или  обратитесь  к  кому-

нибудь за помощью.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

45

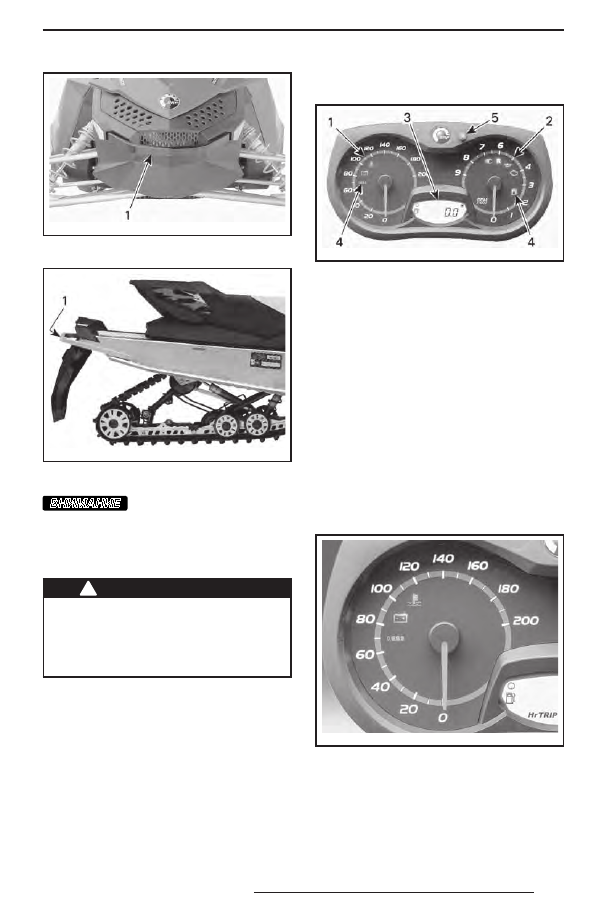

mmo2 008 -003-016_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Передний бампер

mmo2 010 -003-009_a

ЗАДНИЙ
1. Задний бампер

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

15)  Аналого-цифровой

информационный центр

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и осо-

бенно от наблюдения за окружаю-

щей обстановкой.

Описание информационного

центра

mmo2 008 -003-013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: Информационный центр

настроен на заводе для показаний в Бри-

танской системе мер, однако его наст-

ройку можно изменить для показаний

единиц в Метрической системе мер.

Для этого следует обратиться к дилеру

Ski-Doo.
1) Спидометр
Отображает скорость движения снего-

хода в километрах или в милях в зави-

симости от выбранной установки.

mmo2 008 -003-014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА
