ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: Ваша модель снегохода может не располагать некоторыми функци-

ональными возможностями или их наличие может определяться наличием установ-

ленного дополнительного оборудования.
ПРИМЕЧАНИЕ: Некоторые предупреждающие таблички не показаны на рисунках.

Для получения информации о предупреждающих табличках, расположенных на сне-

гоходе, обратитесь к разделу «ПРЕДУПРЕЖДАЮЩИЕ ТАБЛИЧКИ».

mmo2 014 -003-002_a

ТИПОВОЙ ВАРИАНТ

mmo2 010 -003-004_g

ТИПОВОЙ ВАРИАНТ

39

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mmo2 009 -003-007_i

ТИПОВОЙ ВАРИАНТ

mmo2 008 -003-069_i

ВСЕ МОДЕЛИ ДЛЯ ЕВРОПЕЙСКОГО РЫНКА

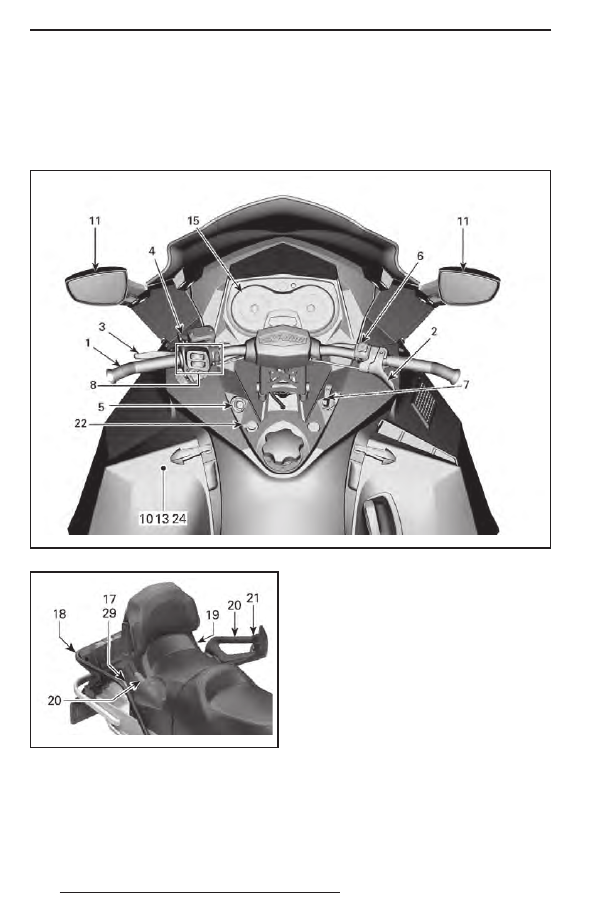

1) Руль

Руль предназначен для управления кур-

сом снегохода. Когда Вы поворачиваете

руль вправо или влево, в ту же сторону

поворачиваются и лыжи, соответствен-

но, поворачивая Вашу машину.

!



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-

ним ходом может привести к потере

контроля над снегоходом.

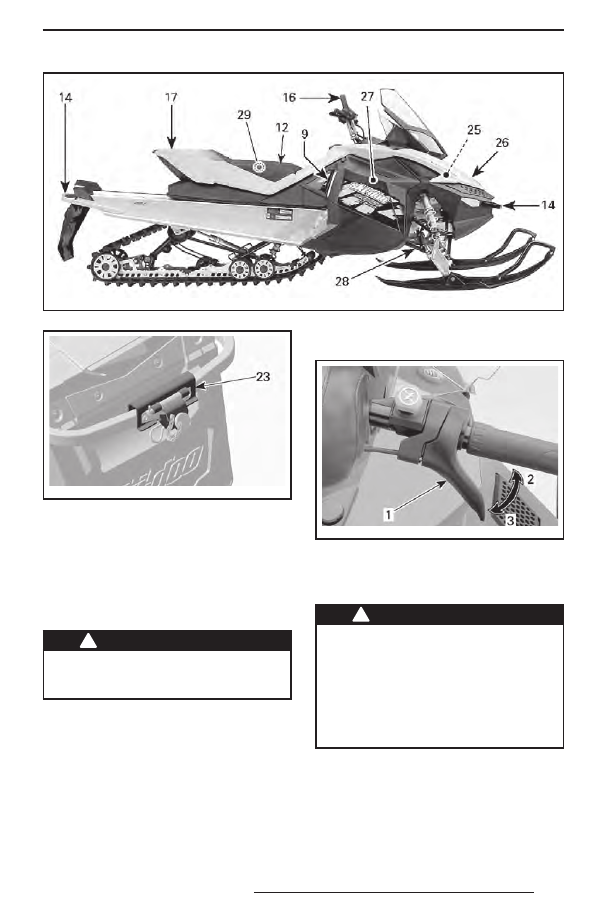

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки располага-

ется на правой стороне руля.
Управление рычагом осуществляется

большим пальцем. Нажатие на рычаг

дроссельной заслонки приводит к уве-

личению оборотов двигателя. При пол-

ном отпускании рычага дроссельной

заслонки двигатель автоматически пе-

реходит в режим холостого хода.

mmo2 008 -008-011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте

работу рычага дроссельной заслон-

ки. Рычаг, отпущенный после нажа-

тия, должен самостоятельно воз-

вращаться в исходное положение.

Эксплуатация снегохода с неисправ-

ным механизмом привода дросселя

категорически запрещена.

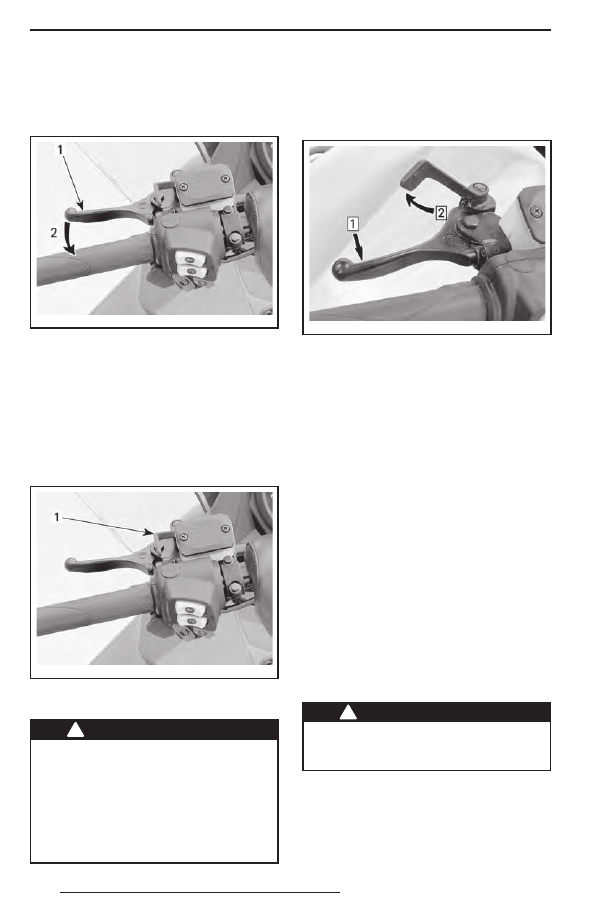

3) Рычаг тормоза

Рычаг тормоза располагается на левой

стороне руля.
Нажатие на рычаг приводит в действие

тормозной механизм. При отпускании

рычаг  автоматически  возвращается

40

в исходное положение. Эффективность

торможения зависит от приложенного

к рычагу усилия, а также от характера

местности и снежного покрова.

mmo2 008 -008-012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4)  Рычаг стояночного

тормоза

Рычаг стояночного тормоза расположен

слева на руле.
Стояночный тормоз должен обязательно

включаться во время стоянки снегохода.

mmo2 008 -008-012_c

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь,  что  стояночный  тормоз  от-

ключён. Продолжительное движе-

ние на снегоходе с нажатым рыча-

гом тормоза может стать причиной

повреждения тормозной системы,

потери тормозного эффекта и/или

возгорания.

Включение стояночного тормоза
Нажмите рычаг тормоза и зафиксируй-

те его, как указано ниже, с помощью

блокировочного рычага, см. рис.

mmo2 009 -005-006_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1:  Нажмите и удерживайте рычаг тормоза
Шаг 2:  Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного тормоза
Нажмите на рычаг тормоза. Блокиру-

ющий рычаг автоматически вернётся

в исходное положение. Перед началом

движения не забывайте полностью от-

ключать стояночный тормоз.

5)  Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)

располагается на левой стороне консоли.
Чтобы обеспечить возможность экс-

плуатации снегохода, необходимо надеть

колпачок шнура безопасности на кон-

тактное устройство.
Снятие колпачка шнура безопасности

с выключателя (контактного устройства)

приведёт к остановке двигателя.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходи-

мо прикрепить шнур безопасности

к петле на одежде.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

41

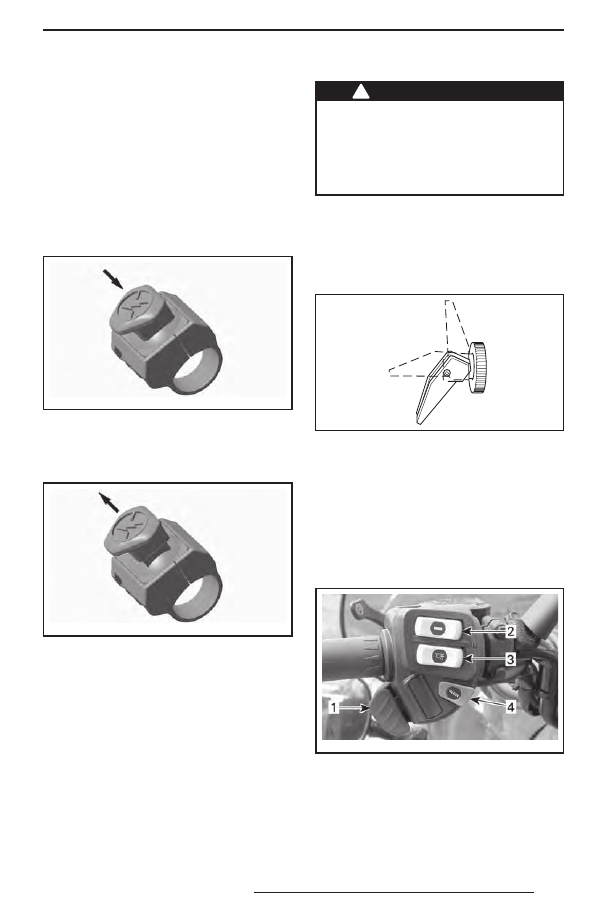

6) Выключатель двигателя

Выключатель  двигателя  расположен

справа на руле.
Выключатель имеет нажимно-отжимную

конструкцию.
Для аварийной остановки двигателя вы-

берите положение кнопки OFF (выкл.)

(нажата вниз) и одновременно нажмите

тормоз. Для пуска двигателя кнопку сле-

дует перевести в положение ON (отжа-

та вверх).

mmo2 007 -009-038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска

двигателя, выключатель должен нахо-

диться в верхнем положении (ON).

mmo2 007 -009-038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-

миться с работой этого устройства путём

многократного использования при пер-

вой поездке и в дальнейшем для любой

остановки двигателя. Приобретённые на-

выки будут очень полезны, если Вы ока-

жетесь в экстремальной ситуации.

!



ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запус-

ком двигателя необходимо найти

и устранить её причину. Обратитесь

к авторизованному дилеру Ski-Doo.

7)  Рычаг воздушной

заслонки

Рычаг воздушной заслонки может зани-

мать одно из трёх фиксированных поло-

жений.

1

2

3

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Порядок использования приведён в раз-

деле «ОСНОВНЫЕ ОПЕРАЦИИ».

8)  Многофункциональный

переключатель

Многофункциональный переключатель

расположен слева на руле.

mmo2 007 -003-003_a

ТИПОВОЙ ВАРИАНТ
1. Переключатель света фары
2. Выключатель электрообогрева рукояток руля
3.  Выключатель электрообогрева рычага дрос-

сельной заслонки

4.  Кнопка включения электронного реверса/

запуска двигателя

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
