Снегоход SKI-DOO REV XP 2 Strokes. Руководство - часть 12

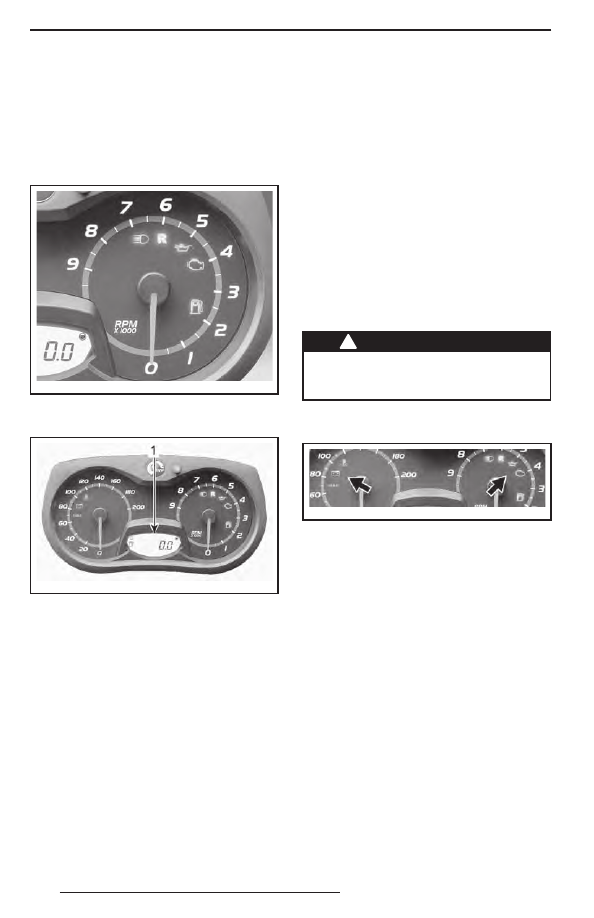

46

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты  вращения  коленчатого  вала

необходимо показания прибора умно-

жить на 1000.

mmo2 008 -003-019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003-013_h

1. Цифровой дисплей

Многофункциональный дисплей исполь-

зуется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров

различных функций или режимов ра-

боты;

–  вывода  сообщений,  отображаемых

в виде бегущей строки, об активиро-

ванных функциях или неисправностях;

– отображения кодов неисправностей.

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода.

4)  Сигнальные лампы и предупреж-

дающие сообщения

mmo2 008 -003-024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено

в таблице. Для получения более подроб-

ной информации о сигнальных лампах см.

раздел «СИСТЕМА МОНИТОРИНГА».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

47

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕНИЙ

ОПИСАНИЕ

Четыре корот-

ких звуковых

сигнала каж-

дые 5 минут

LOW OIL

Низкий  уровень  инжекционного  масла.

Остановите  снегоход  в  безопасном  месте

и долейте инжекционное масло

—

—

Низкий  уровень  топлива.  На  дисплее  ото-

бражается  только  один  (1)  сегмент.  Доза-

правьте топливо как можно раньше

Продолжитель-

ные сигналы,

повторяющи-

еся с неболь-

шой частотой

REVERSE

Реверс включён

3 коротких зву-

ковых сигнала

REV. FAIL

Режим  реверса  не  включился  —  попытай-

тесь снова

—

—

Включён дальний свет фар

Функциональные возможности информационного центра

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

ФУНКЦИИ

600

800R Power TEK

A) Одометр

X

X

B) Счётчик пробега за поездку «A» или «B»

X

X

C) Счётчик моточасов

X

X

D) Уровень топлива

X

X

E) Температура охлаждающей жидкости

(1)

Opt

Opt

X = символом X обозначаются стандартные функции

Opt = дополнительное оборудование

(1)

  Для отображения температуры охлаждающей жидкости необходима установка дополни-

тельного оборудования. Для получения дополнительной информации обращайтесь к авто-

ризованному дилеру

A) Одометр
Измеряет общий пробег снегохода в ки-

лометрах или милях.
Для выбора режима одометра нажимай-

те кнопку SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

5) Кнопка SET (S)
Кнопка используется для просмотра, на-

стройки и сброса параметров, отобража-

емых на многофункциональном дисплее.
Для сохранения настроек двигатель дол-

жен быть запущен.

ПРИМЕЧАНИЕ: Можно также пользо-

ваться кнопкой SET (S) на многофункци-

ональном переключателе, которая име-

ет аналогичное назначение.

ПРИМЕЧАНИЕ: В заводских условиях

многофункциональный информационный

центр настроен на показания в единицах

измерения, принятых в США и Велико-

британии, но его можно перенастроить

на показания в метрических единицах.

Обратитесь к авторизованному дилеру

Ski-Doo.

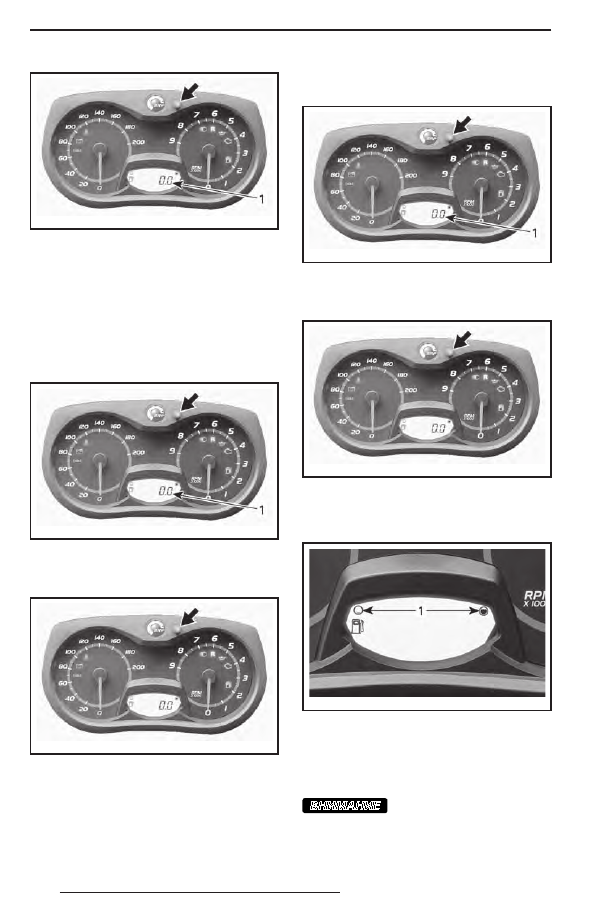

48

mmo2 008 -003-013_c

1. Режим одометра

B)  Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет

путь, пройденный снегоходом с момен-

та последнего сброса показаний.
Для выбора режима счётчика пробега

за поездку (TRIP A/TRIP B) нажимайте

кнопку SET (S).

mmo2 008 -003-013_c

1. Режим счётчика пробега за поездку (TRIP A/TRIP B)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2 008 -003-013_d

C) Счётчик моточасов
При включённом электрооборудовании

этот счётчик регистрирует наработку

двигателя с момента последнего сбро-

са показаний.

Для выбора режима счётчика моточасов

(HrTRIP) нажимайте кнопку SET (S).

mmo2 008 -003-013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2 008 -003-013_d

D) Уровень топлива
Сегментный индикатор непрерывно по-

казывает остаток топлива в баке.

mmo2 008 -003-020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

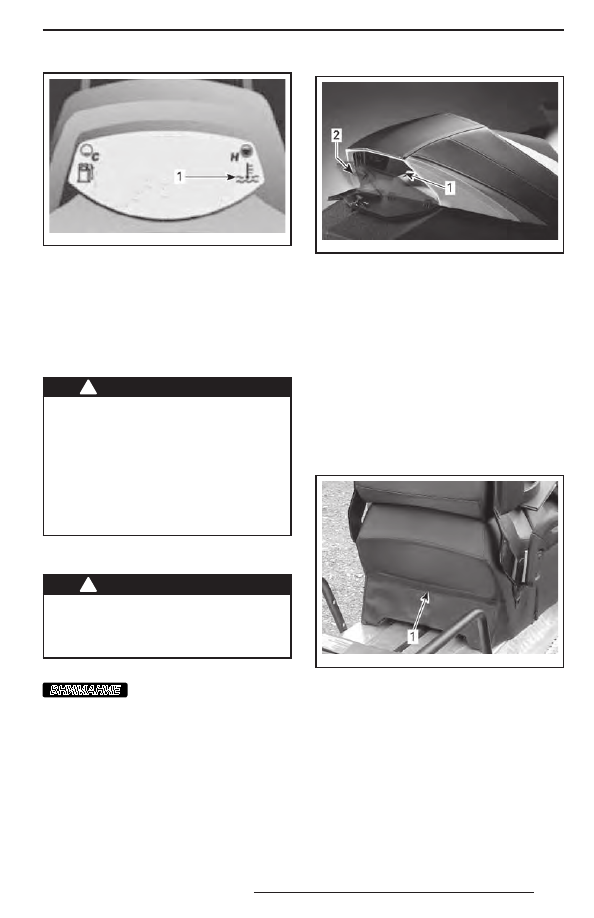

Температура охлаждающей жидкости

(дополнительный модуль)
Сигнальная лампа перегрева

ВНИМАНИЕ

Если двигатель перегре-

вается, остановите снегоход в безо-

пасном месте. См. раздел «УСТРАНЕ-

НИЕ НЕИСПРАВНОСТЕЙ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

49

mmo2 012 -005-095_a

ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ УСТАНОВЛЕН
1. Сигнальная лампа перегрева

16) Захват на руле

Модели Summit
Специальный захват на руле предназна-

чен для того, чтобы водитель держался

за него во время движения по склону.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для

буксировки или подъёма снегохо-

да. Допускается его кратковремен-

ное использование только в каче-

стве рукоятки при выполнении спе-

циальных приёмов управления при

очень низких скоростях движения.

При этом одна рука всегда должна

держаться за руль.

17) Багажное отделение

!



ПРЕДОСТЕРЕЖЕНИЕ

Багажные отделения должны быть

надёжно закрыты и в них не долж-

ны располагаться острые, тяжёлые

или хрупкие предметы.

Все модели, кроме Grand Touring

ВНИМАНИЕ

МАКСИМАЛЬНАЯ грузо-

подъёмность 1,8 кг (груз должен быть

равномерно распределён).
Поверните защёлку вправо, а затем по-

тяните вниз правую сторону крышки,

чтобы открыть багажное отделение.

mmo2 013 -003-001_a

1. Багажное отделение
2. Защёлка

Сначала подайте левую сторону крышки

обратно вверх, а затем нажмите на пра-

вую часть крышки и поверните защёлку

вправо, чтобы запереть.
Grand Touring
Багажное  отделение  располагается

в задней части сиденья.
Руководство по эксплуатации располага-

ется в багажном отделении.
Просто открывается и закрывается бла-

годаря застёжке-молнии.

mmo2 010 -003-008_a

1. Застёжка-молния багажного отделения
