ELECTRICAL

13.29

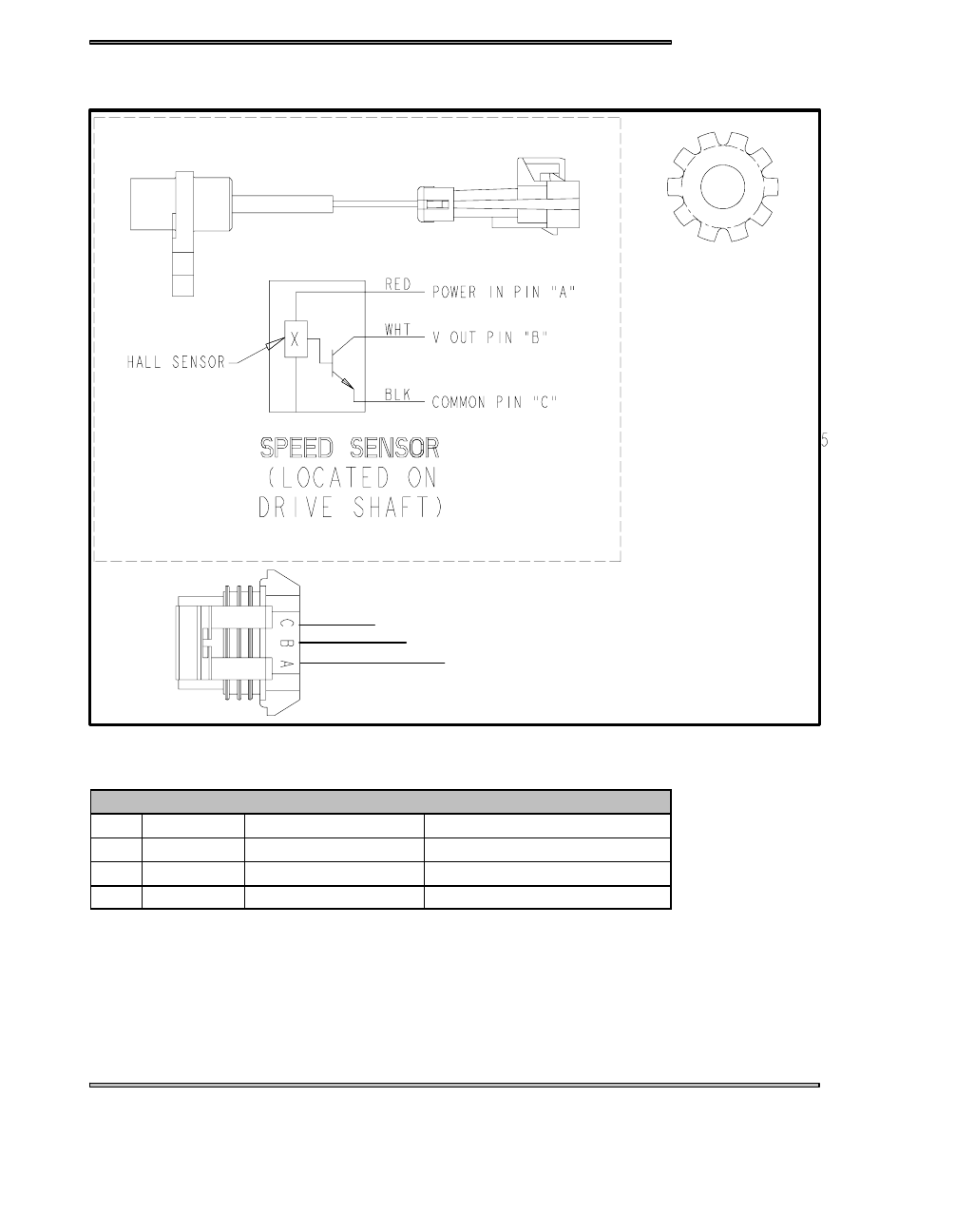

SPEED SENSOR

Speedo Pick up
located on the drive shaft

BRN

GRN/RED

OR/W

SPEED SENSOR: This is a hall effect sensor that measures the speed of the drive shaft to give you the speed of the track.

SPEED SENSOR (2410376)

PIN

COLOR

ITEM

VALUE

A

Red

Gauge

Power 5 volts (powered by the gauge)

B

White

Speed Signal to gauge

Ck w/ hall sensor

C

Black

Signal Ground

Continuity to Ground

SPEED SENSOR TESTING

1. Check the Red/White (PIN A) for 5 VDC.
2. Check the Brown (PIN C) for continuity to ground at the hood connector #1.
3. Hook up the Hall effect tester (PN 2871745) to the Light Green/Red (PIN C) and spin the track Verify that the light on the tester

blinks on and off as the track rotates. If the light blinks the sensor is good.

ELECTRICAL

13.30

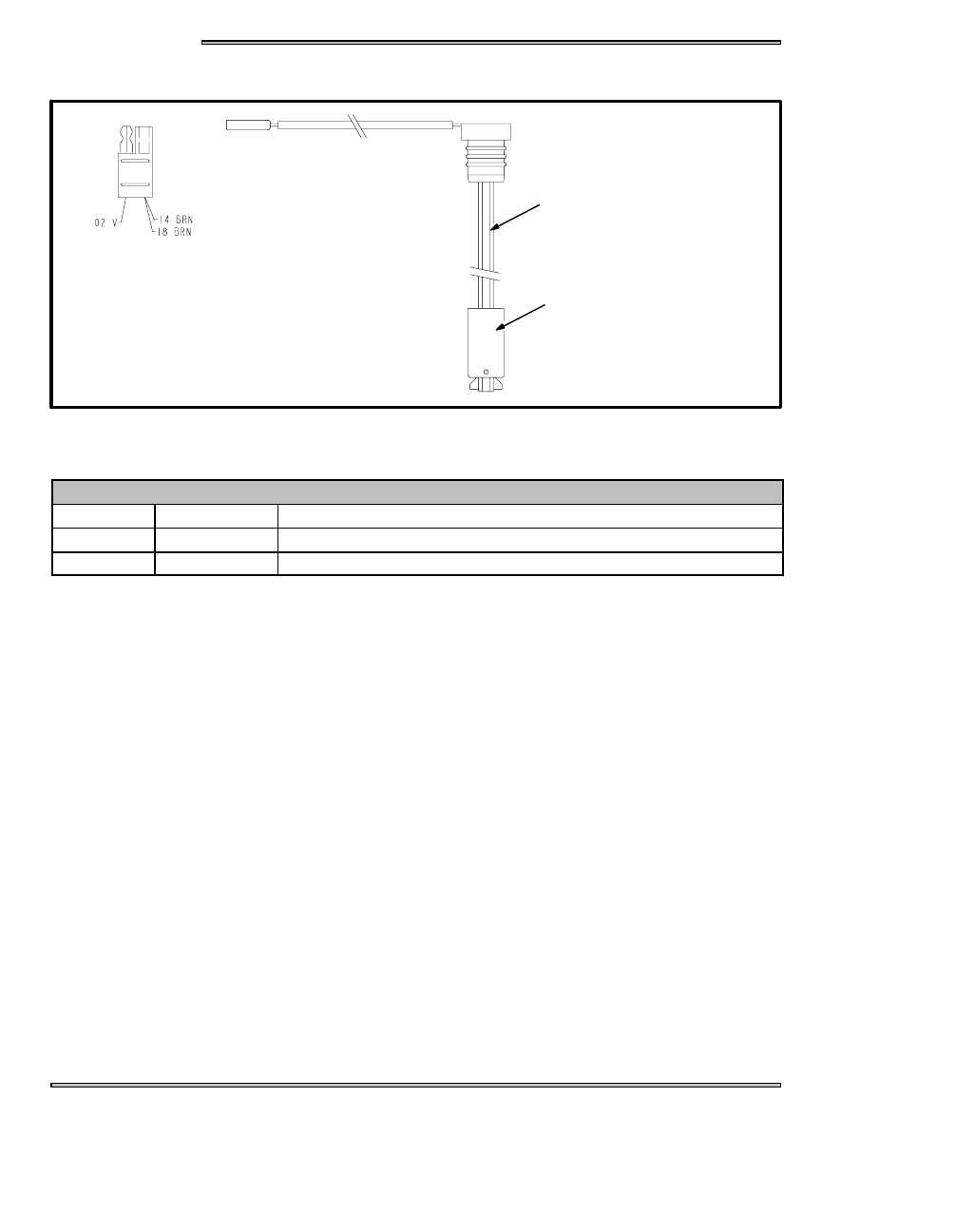

OIL LEVEL SENDER

Ground

Oil Level

A

B

The float (A) moves up and down the sender shaft (B) and ECU sends a signal to the MFD when the level get to the point where

you need to add more oil. The oil level signal is measured in resistance, FULL is open and <10Ω at lower level.

This sensor is pressed in and has a snug fit to the tank by the grommet.

OIL LEVEL SENSOR

COLOR

ITEM

VALUE

Violet

Oil Level

Sensed by gauge when at the lowest point.

Brown

Ground

Ground

ELECTRICAL

13.31

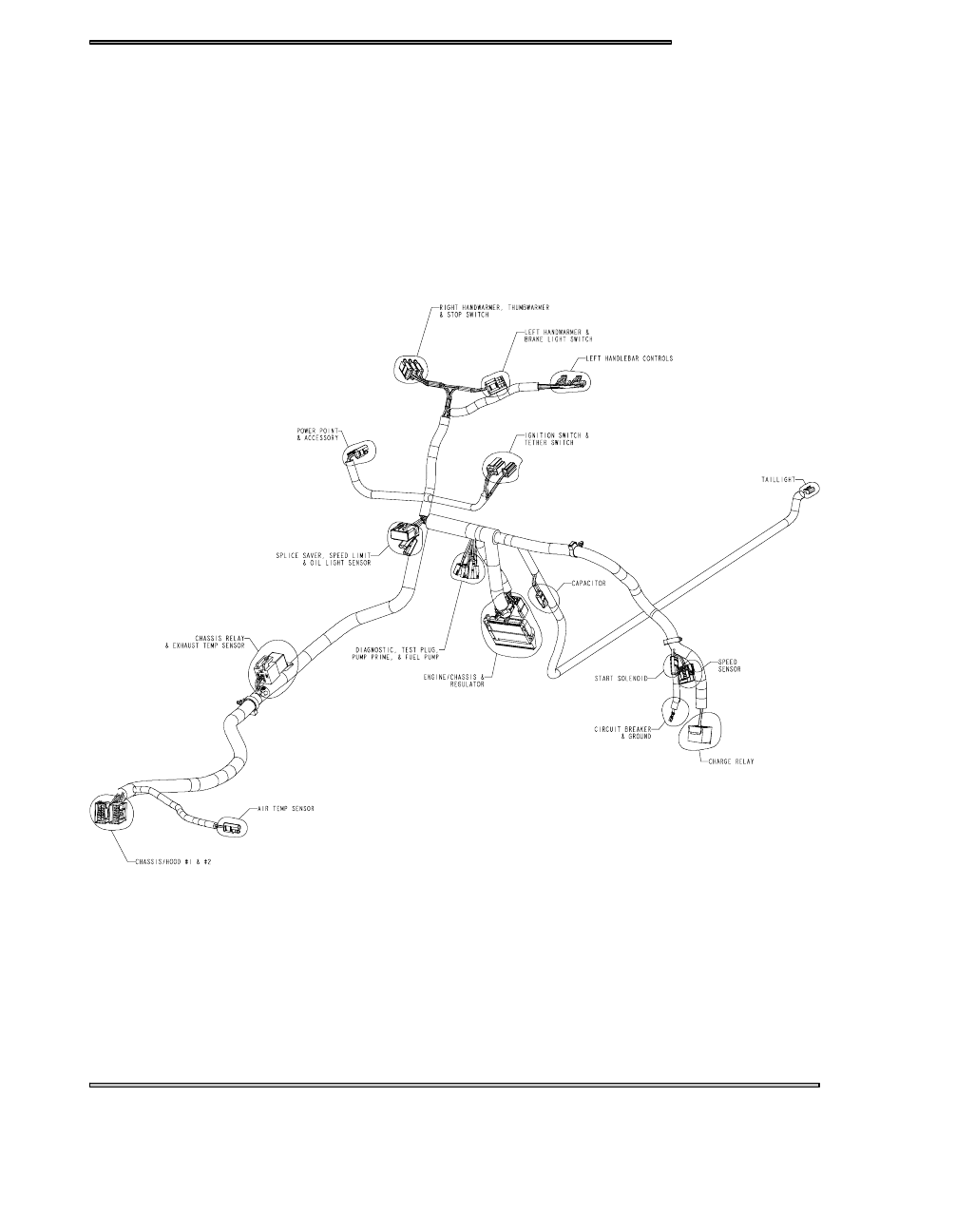

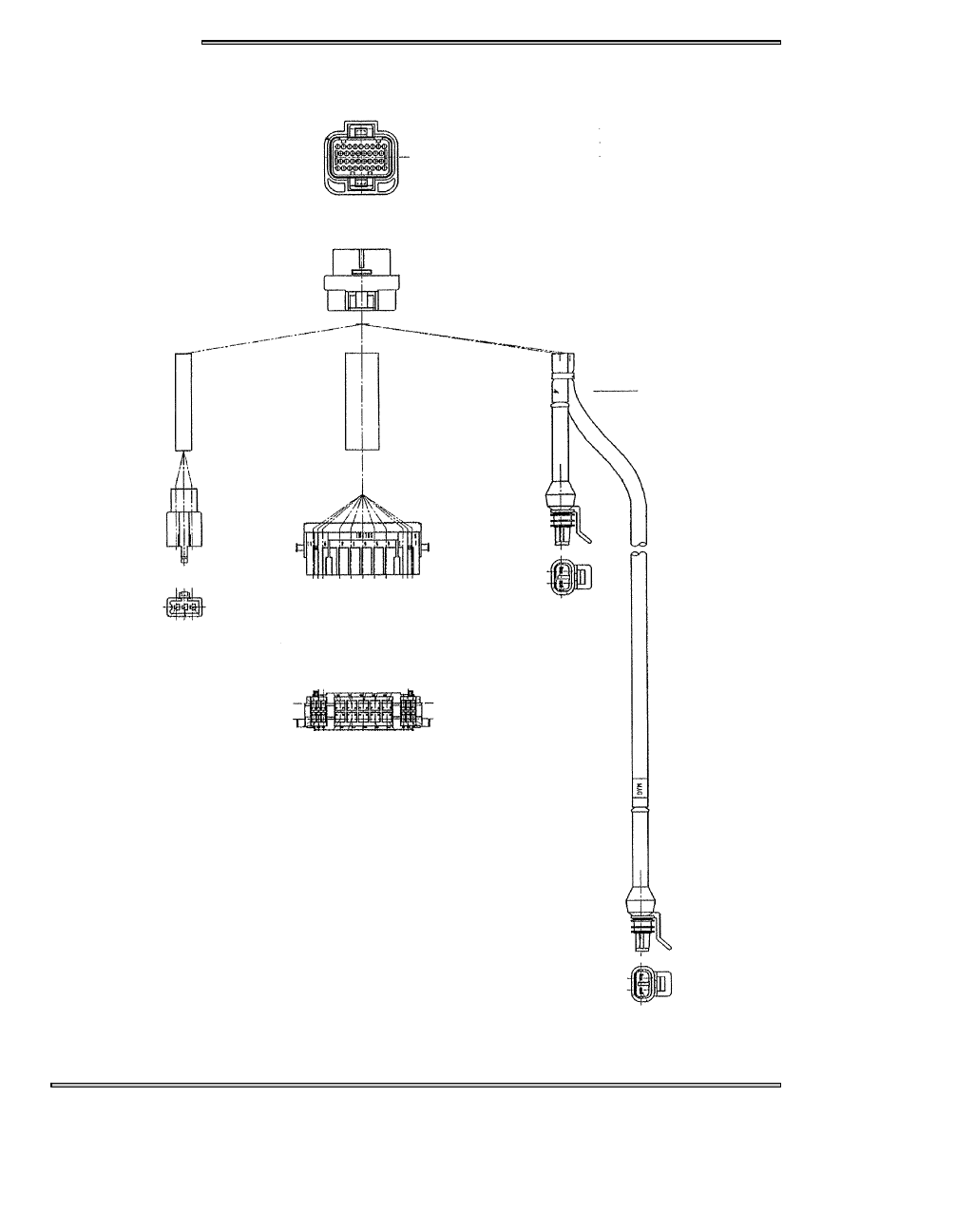

ENGINE / CHASSIS CONNECTION LOCATION

CONNECTION TO CHASSIS

MAG INJECTOR

PTO

INJECTOR

TO REGULATOR

RECTIFIER

ELECTRICAL

13.32

ECU PLUG CONNECTION #1
