BRAKES

8.12

NOTES

Trail/600/700/800 RMK Front Suspension

9.1

. . . . . . . . . . . . . . . . . .

600/800 Switchback Front Suspension

9.2

. . . . . . . . . . . . . . . . . . . . .

900 RMK Front Suspension

9.3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Steering Inspection

9.4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Camber Definition

9.5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Radius Rod and Tie Rod End Procedure

9.5

. . . . . . . . . . . . . . . . . . . .

Rod End Engagement Guidelines

9.5

. . . . . . . . . . . . . . . . . . . . . . . . .

IFS Steering Alignment Specifications

9.6

. . . . . . . . . . . . . . . . . . . . .

Spindle Centering / Set Up Width / Camber Adjustment

9.7

. . . . . . .

Camber Adjustment

9.8 -- 9.9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Handlebar Centering

9.10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Toe Adjustment

9.10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ski Spindle Bushing Removal/Installation

9.11 -- 9.12

. . . . . . . . . . . . . . . . . .

Steering Arm Orientation

9.12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ski Installation

9.13 -- 9.14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Torsion Bar Removal/Installation

9.14

. . . . . . . . . . . . . . . . . . . . . . . . .

IQ Sway Bar Replacement

9.15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Handlebar Torque and Sequence

9.16

. . . . . . . . . . . . . . . . . . . . . . . . . .

Carbide to Ski Placement

9.16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

IQ Spindle Assembly

9.17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STEERING

9.1

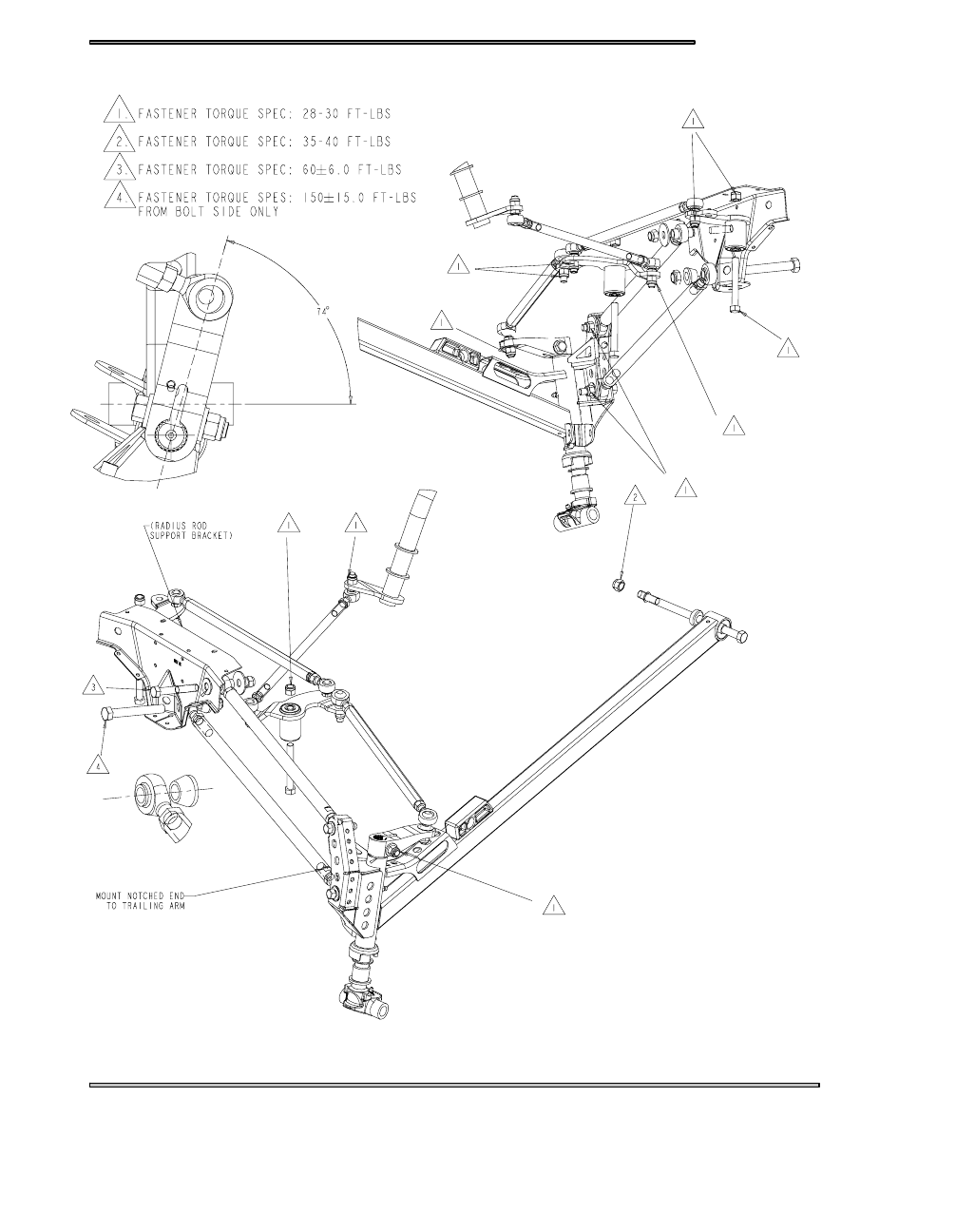

FRONT SUSPENSION - TRAIL/600/700/800 RMK

Illustration depicts proper orientation of rod ends and

bolts on steering components.

Bulkhead end Orientation

Apply Premium All Season Grease, PN2871322

(3oz.), to all grease zerks located on suspension

assemblies.

STEERING

9.2

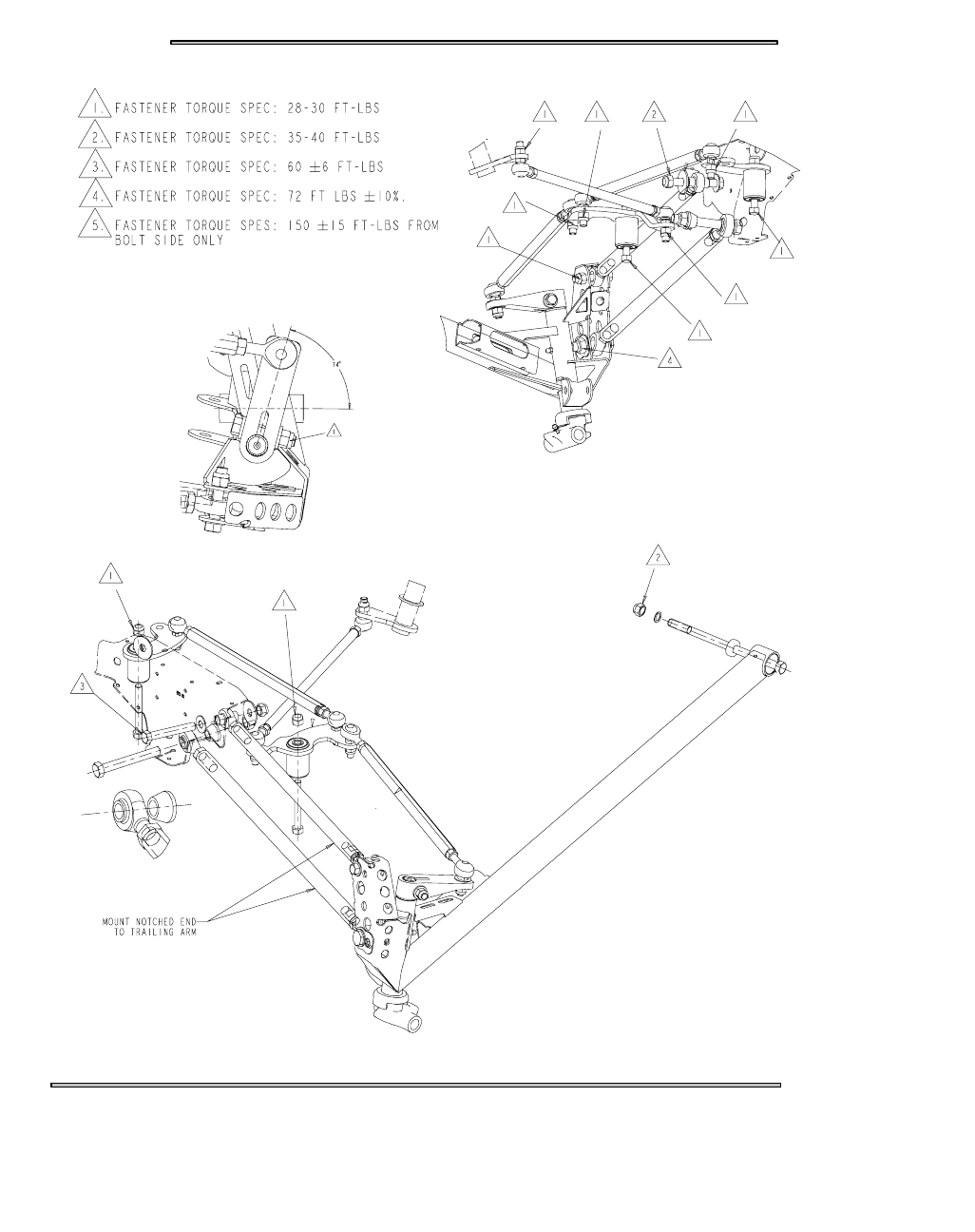

FRONT SUSPENSION - 600/800 SWITCHBACK

Illustration depicts proper orientation of rod ends and

bolts on steering components.

Bulkhead end Orientation

Apply Premium All Season Grease, PN2871322

(3oz.), to all grease zerks located on suspension

assemblies.
