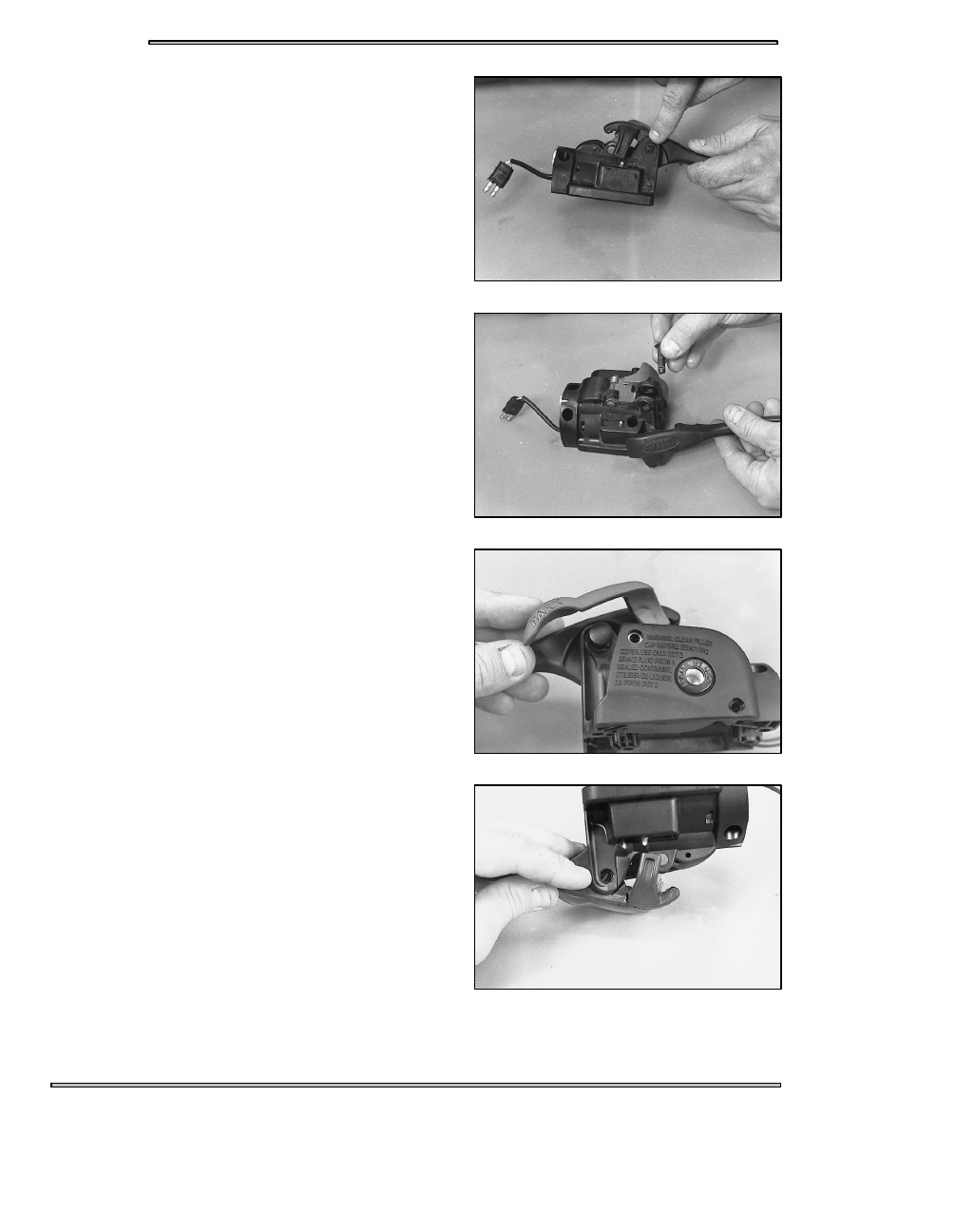

BRAKES

8.8

3. Remove snap ring and push pivot pin up through the hole.

4. Remove the pivot pin and the lever.

LEVER AND/OR PIVOT PIN INSTALLATION

1. Install the new lever by actuating the parking brake lever enough

distance for the head of the pivot pin to clear the park brake lever.

2. Align the lever pivot hole with the housing pivot hole.

3. Push the pivot pin down through the hole and install snap ring.

4. Reinstall master cylinder assembly.

BRAKES

8.9

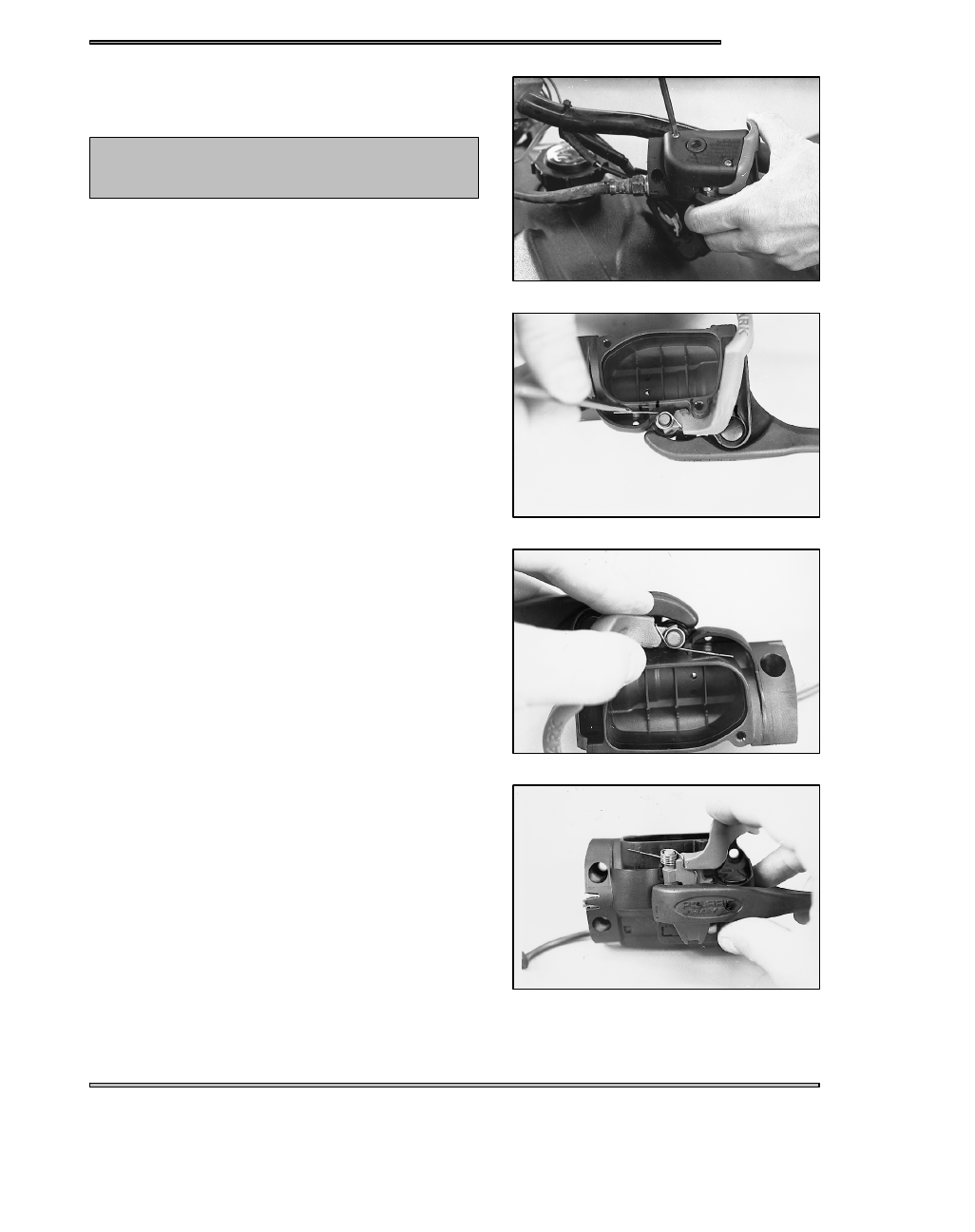

PARK BRAKE LEVER AND/OR SPRING REMOVAL

1. Remove master cylinder cover screws and cover.

CAUTION: Brake fluid will damage finished surfaces. Do

not allow the brake fluid to come into contact with finished

surfaces.

2. Using a small screwdriver, lift long spring arm out of its notch in

the housing.

3. While pulling in an upward direction with the brake lever slightly

activated, gently wiggle the park brake lever and spring from its

pivot hole.

PARK BRAKE LEVER AND/OR SPRING

INSTALLATION

1. Place the spring on the upper pivot post of the park lever with the

formed spring arm fit into its position on the outer part of the park

lever. The straight spring arm will be pointing towards the back.

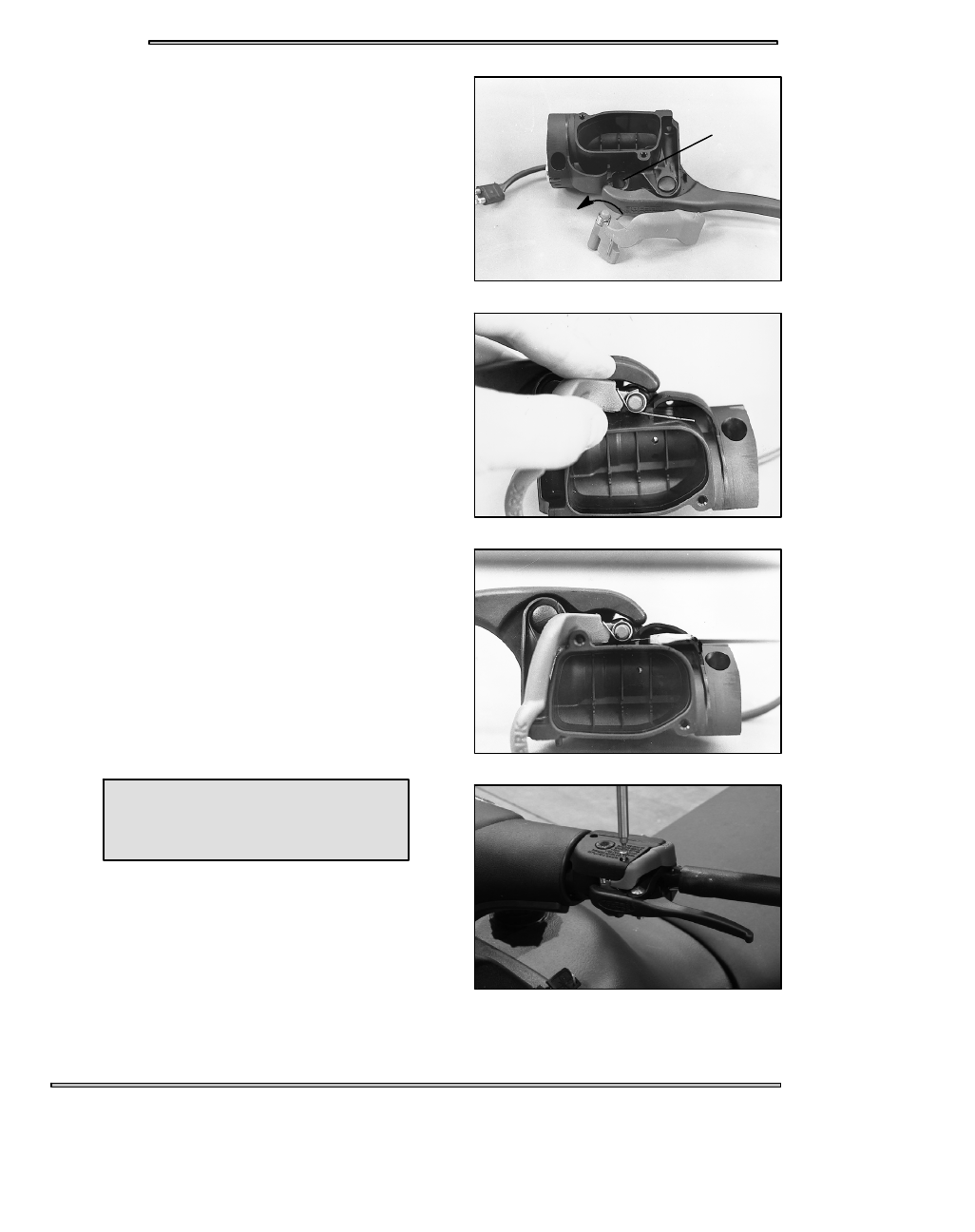

BRAKES

8.10

2. Rotate the straight spring arm counterclockwise while tilting the

park lever down and inserting the pivot post into the pivot hole.

3. Release the straight arm of the spring and push the park lever pivot

post down into position.

4. With a small screwdriver, push the straight spring arm down until

it snaps into the notch in the housing.

5. Fill reservoir. Replace the master cylinder cover and screws.

Torque screws to 15-18 in.lbs. (1.7-2.0 Nm).

Pivot Hole

Rotate

Cover Screw Torque -

15-18 in. lb. (1.7-2.0 Nm)

BRAKES

8.11

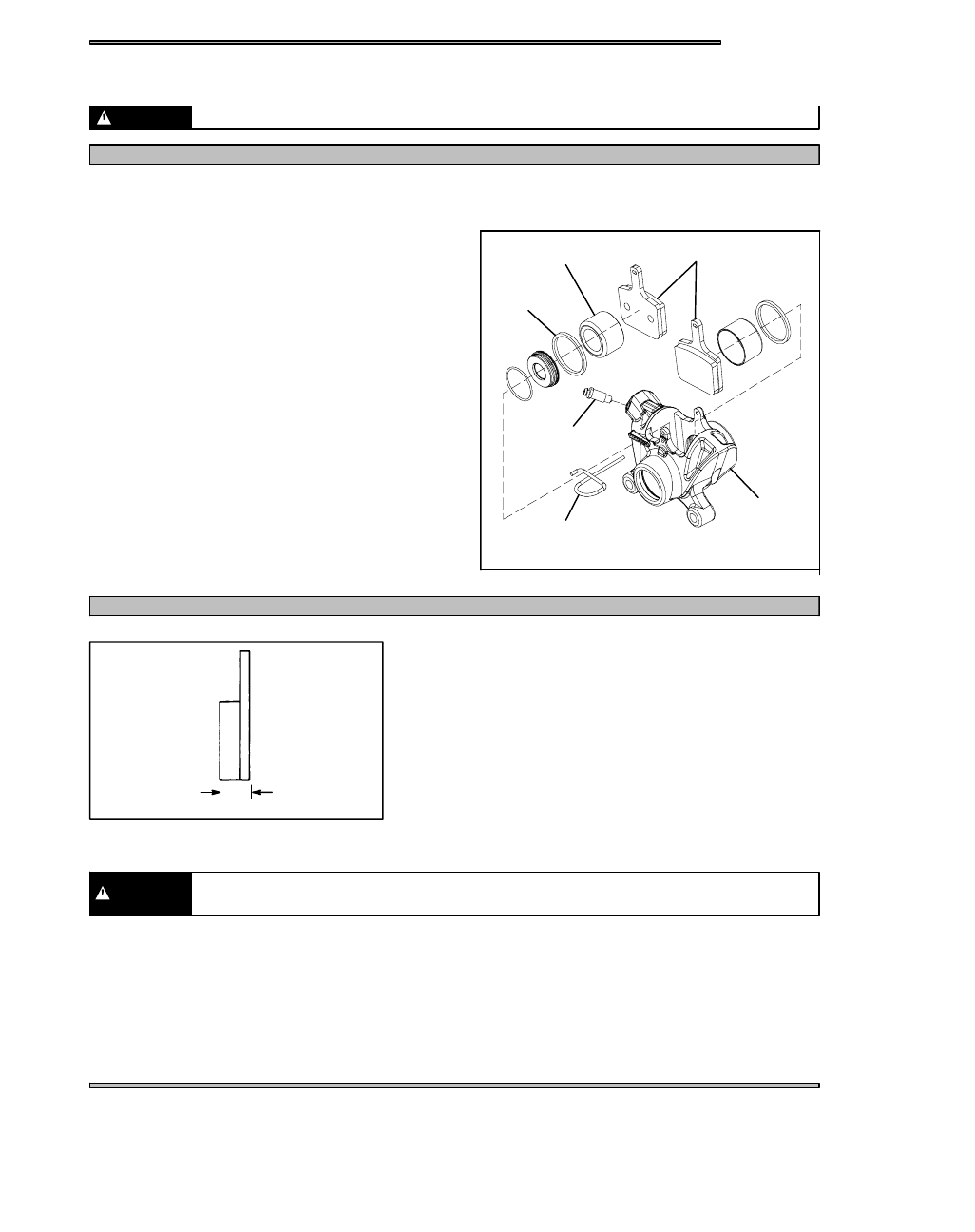

BRAKE PAD REPLACEMENT

WARNING

The rider’s safety depends on correct installation. Follow the procedures carefully.

Wear eye protection when servicing brake assembly.

CAUTION

The caliper assembly is mounted on the chaincase, which allows ease of brake pad and caliper service. Measure brake pads from

the back of the backing plate to the surface of the friction material as shown in illustration.

Replace pads when worn beyond service limit.

Pad and holders must be replaced as a set.

ITEMS

1. Piston

2. Piston Seal

3. Spring Clip

4. Brake Pads

5. Bleeder Screw

6. Caliper

REPLACEMENT

1. Clean any dirt from caliper and bolts. Brake cleaner may be

used to aid in cleaning of components.

2. Remove the spring clip pin.
3. Slide brake pads out of caliper. Discard old pads. Replace

with new pads, install spring clip.

Piston must not be forced back into the caliper at an angle or bore damage may occur.

CAUTION

PARK BRAKE LEVER LOCK

WARNING

Release park brake lock before driving or brake system failure or fire may result.

Apply brake lever to release parking brake.

1

2

3

5

4

6

Minimum Pad

Thickness

.250″

(6.35mm)
