MAINTENANCE

3.12

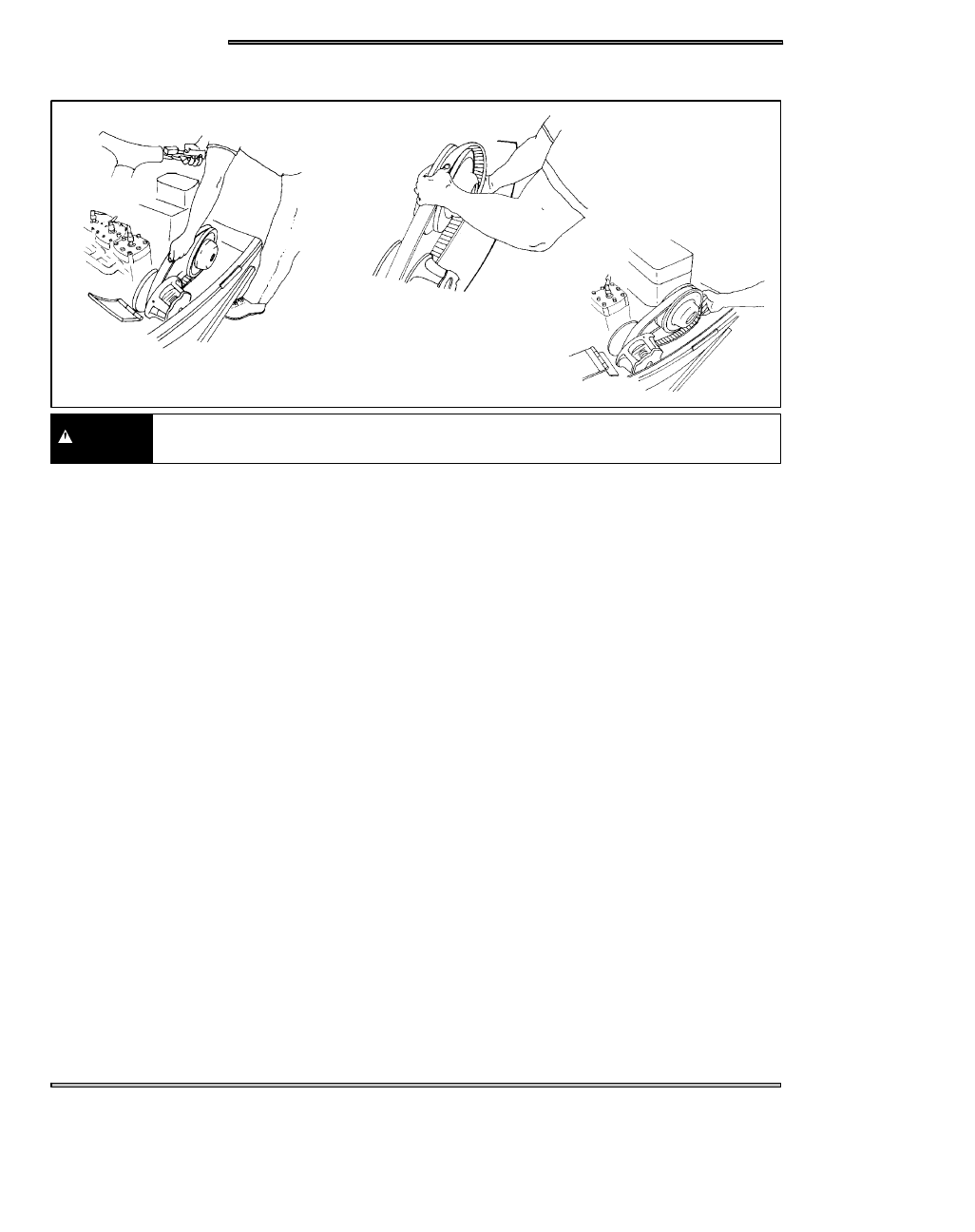

POLARIS DRIVE CLUTCH BELT REMOVAL / INSTALLATION

A

B

C

DANGER

Inspect the condition of the drive belt and clutch sheaves for damage wear, or belt residue during
pre--ride inspections. Clean with a non--oil base cleaner such as isopropyl alcohol.

To ensure belt life, install belts so they operate in the same direction of rotation. Position the identification numbers so that you

can read them standing on left side of machine. This will keep the belt rotating in the same direction. If belt has been operated

with numbers readable from right side of machine, re-install belt in this direction.

POLARIS DRIVEN BELT REMOVAL

1. Be sure key switch is off and engine has come to a complete stop. Remove the clutch cover retaining pin and open the clutch

guard.

2. Apply brake (or lock parking brake if so equipped).
3. Grasp belt firmly midway between clutches and pull upward and rearward to open the driven clutch sheaves (A). Remove the

belt from the driven clutch and then from the drive clutch (B).

POLARIS DRIVEN BELT INSTALLATION

1. Drop the drive belt over the drive clutch and pull back the slack (C).
2. Turn the driven clutch moveable sheave clockwise while at the same time pushing inward and forcing the belt down between

the sheaves.

3. Hold the belt down between the sheaves and roll the bottom portion over the outer clutch sheave. Once installed, be sure to

work the belt to the outer edge of the sheave. Be sure to release parking brake if applied.

4. Close the clutch guard and reinstall the retaining pin.

POLARIS DRIVEN CLUTCH ADJUSTMENTS

The driven clutch has a provision for varying the torque required to change its ratio. It can be readjusted by relocating the spring

in the helix which in turn increases or decreases the amount of load required to change the ratio.

MAINTENANCE

3.13

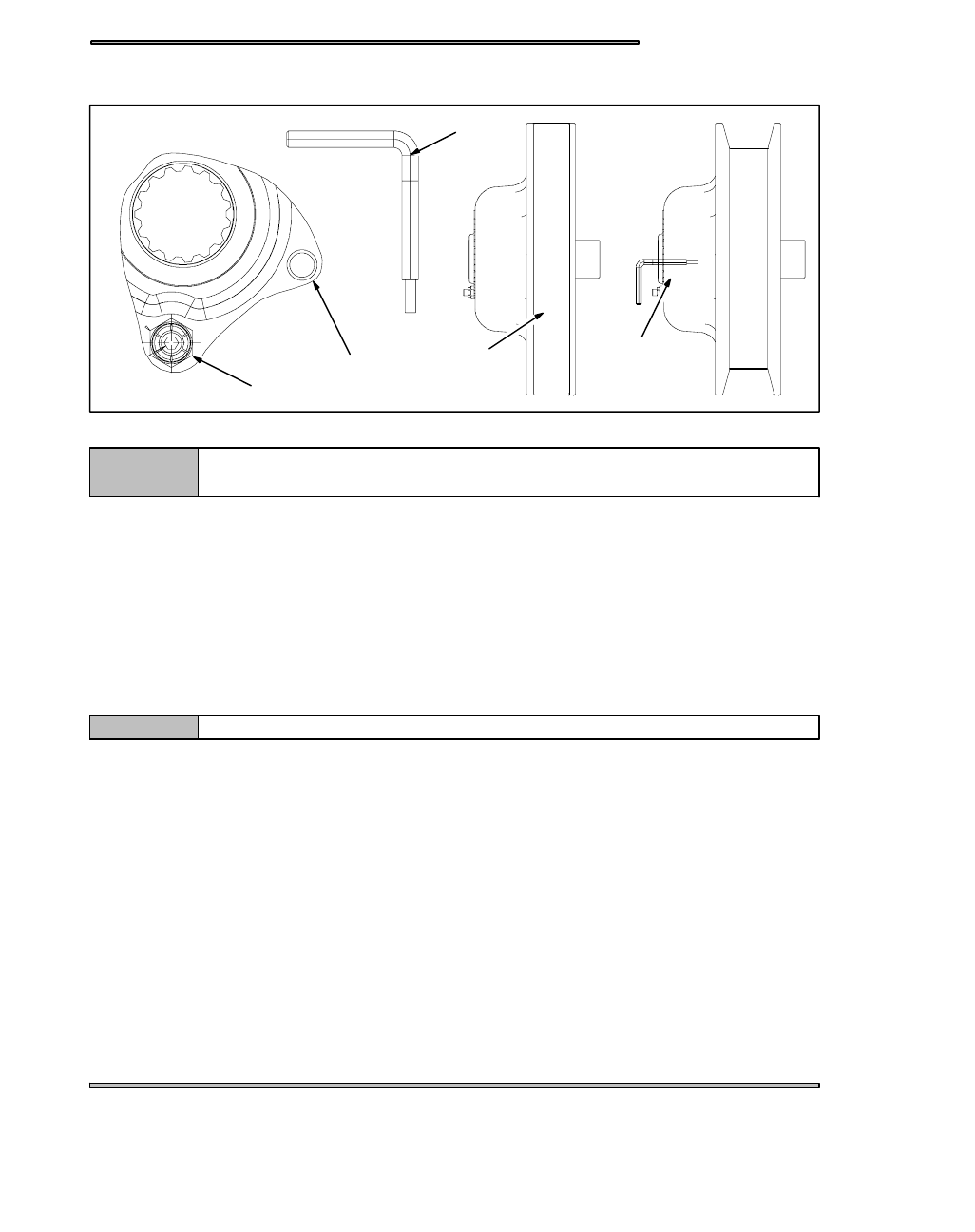

TEAM DRIVE CLUTCH BELT REMOVAL / INSTALLATION

E

A

B

C

D

NOTE:

After belt installation remove the “L” wrench from the driven clutch.
Make sure that the spare belt is placed in its holder correctly before closing the hood.

DRIVE BELT

Installation is the reverse order of removal.

1. Be sure the unit was in forward gear and turn key switch so it is off and the engine has come to a complete stop.
2. Remove the clutch guard retaining pin and open the clutch guard.
3. Apply brake (or lock parking brake if so equipped).
4. With clutch sheaves closed and belt installed (C).
5. Locate the “L” wrench (B) from the tool kit or use a 7/16” threaded bolt and open the driven clutch by screwing it into the

driven clutch hole (A), located on the clutch face.

NOTE:

The “L” wrench part number is 2874113

6. Once clutch sheaves are open (D), remove the drive belt.
7. When you replace the belt make sure you remove the “L” wrench before operating the unit.

TEAM BELT DEFLECTION

Belt deflection on TEAM clutches can be adjusted by loosening the jam nut (E) on the deflection stud.

Turning the stud clockwise (to the right) will increase the belt deflection.

Turning the stud counterclockwise wise (to the left) will decrease belt deflection.

When proper belt deflection is achieved secure lock nut onto stud (E).

TEAM DRIVEN CLUTCH ADJUSTMENTS

TEAM driven clutches have a belt deflection adjustment on the face of the clutch. See page 3.13 for adjustment.

MAINTENANCE

3.14

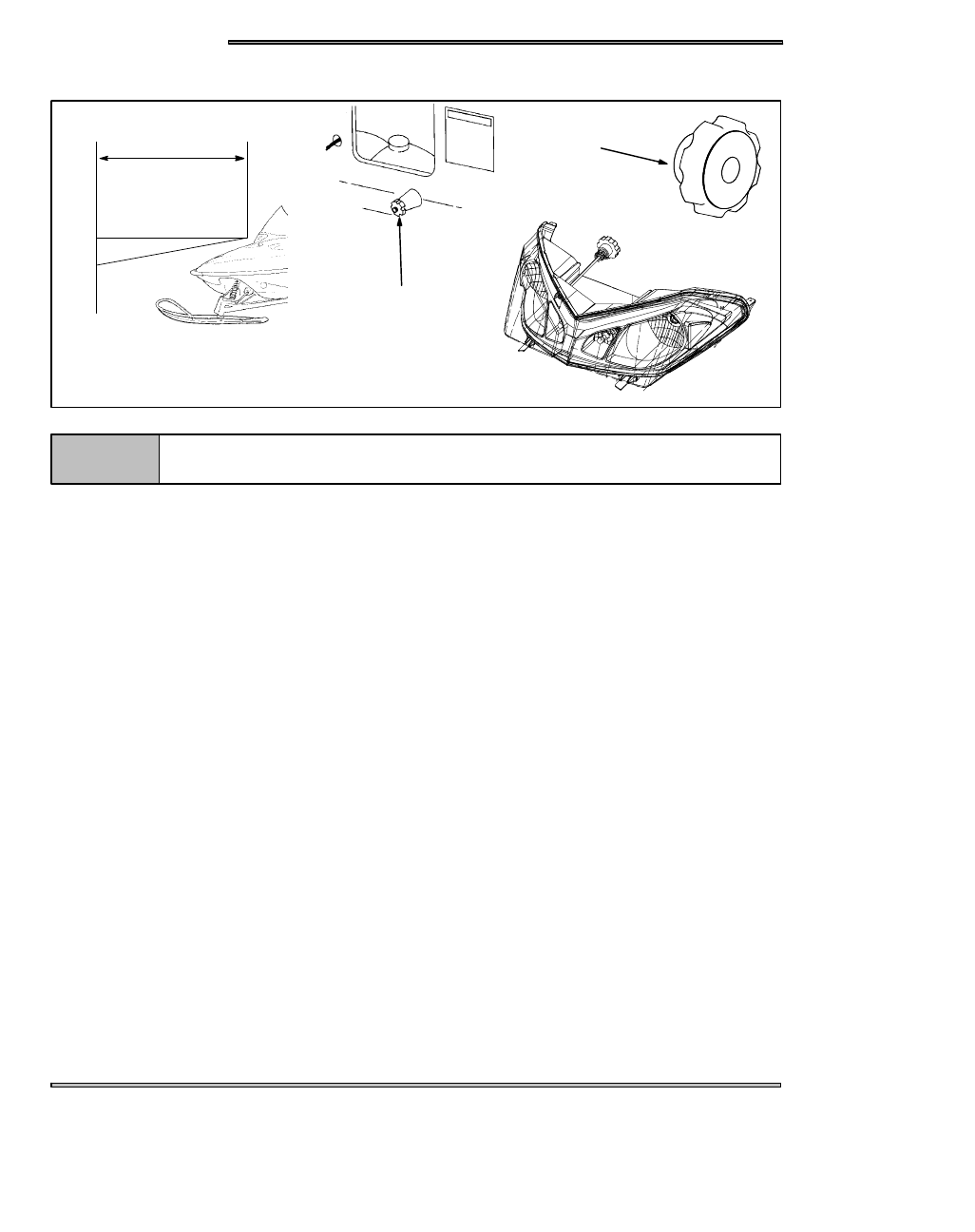

HEADLIGHT

EDGE Adjustment Knob

25’ (7.6 m)

Lamp Center

Height

2’ (61 cm)

IQ Adjustment Knob

NOTE:

When adjusting headlight the rider weight must be included on the seat.

ADJUSTMENT

The headlight can be adjusted for vertical aim using the following procedure:

1. Place the snowmobile on a level surface with the headlight approximately 25’ (7.6 m) from a wall.
2. Measure the distance from the floor to the center of the headlight and make a mark on the wall.
3. Start the engine and turn the headlight switch to high beam.
4. Observe the headlight aim. The most intense part of the headlight beam should be aimed 2 feet (61 cm) below the mark placed

on the wall in Step 2.

5. If necessary, the EDGE style headlight aim can be adjusted by turning the adjustment knob located inside the hood just below

the headlamp opening. Turn knob in or out as needed for proper aim.

IQ ADJUSTMENT

1. The IQ style headlight can be adjusted by turning the adjustment knob located on the dash just below the speedometer on the

hood.

MAINTENANCE

3.15

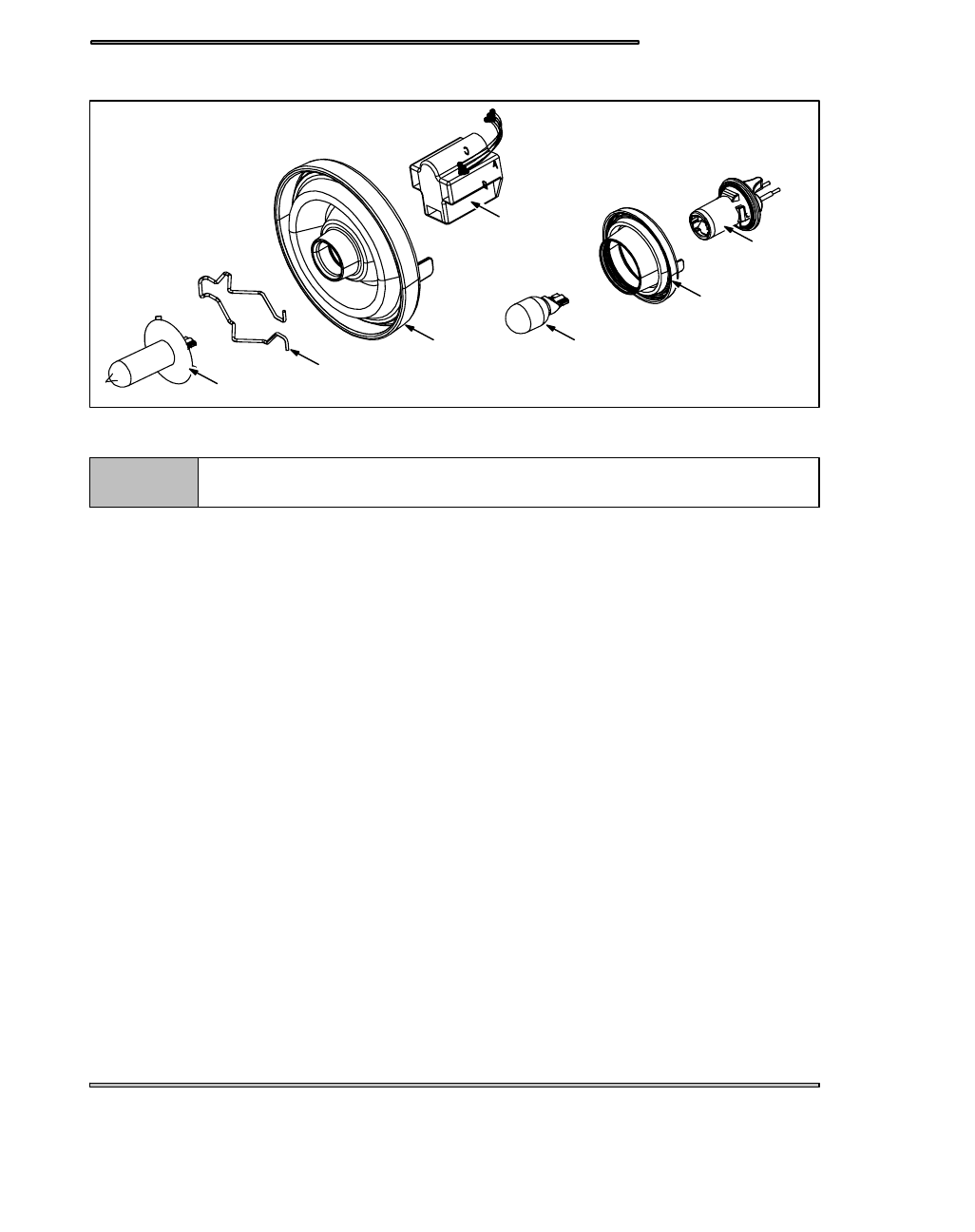

BULB REPLACEMENT

A

B

C

D

E

F

HEADLIGHT

SNOW BEAM

G

HEADLIGHT BULB REPLACEMENT

NOTE:

Do not touch a halogen bulb with bare fingers. Oil from skin leaves a residue on the bulb and

decreases the life of the bulb.

1. Unplug headlight harness from bulb (A).
2. Remove rubber boot (B) from housing.
3. Pinch ends of spring (C) together and lift until it releases from spring retainer.
4. Lift spring carefully around wire harness and flip to outside of the housing.
5. Grasp bulb (D) by metal base and carefully separate bulb from harness.
6. Install new bulb by the base, do not touch the bulb it self.

SNOW BEAM BULB REPLACEMENT

1. Twist the light base (E) counter clockwise and pull out from the housing.
2. Remove the rubber boot (F).
3. Remove the bulb (G) by pulling it straight out from the housing
