Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 17





E9

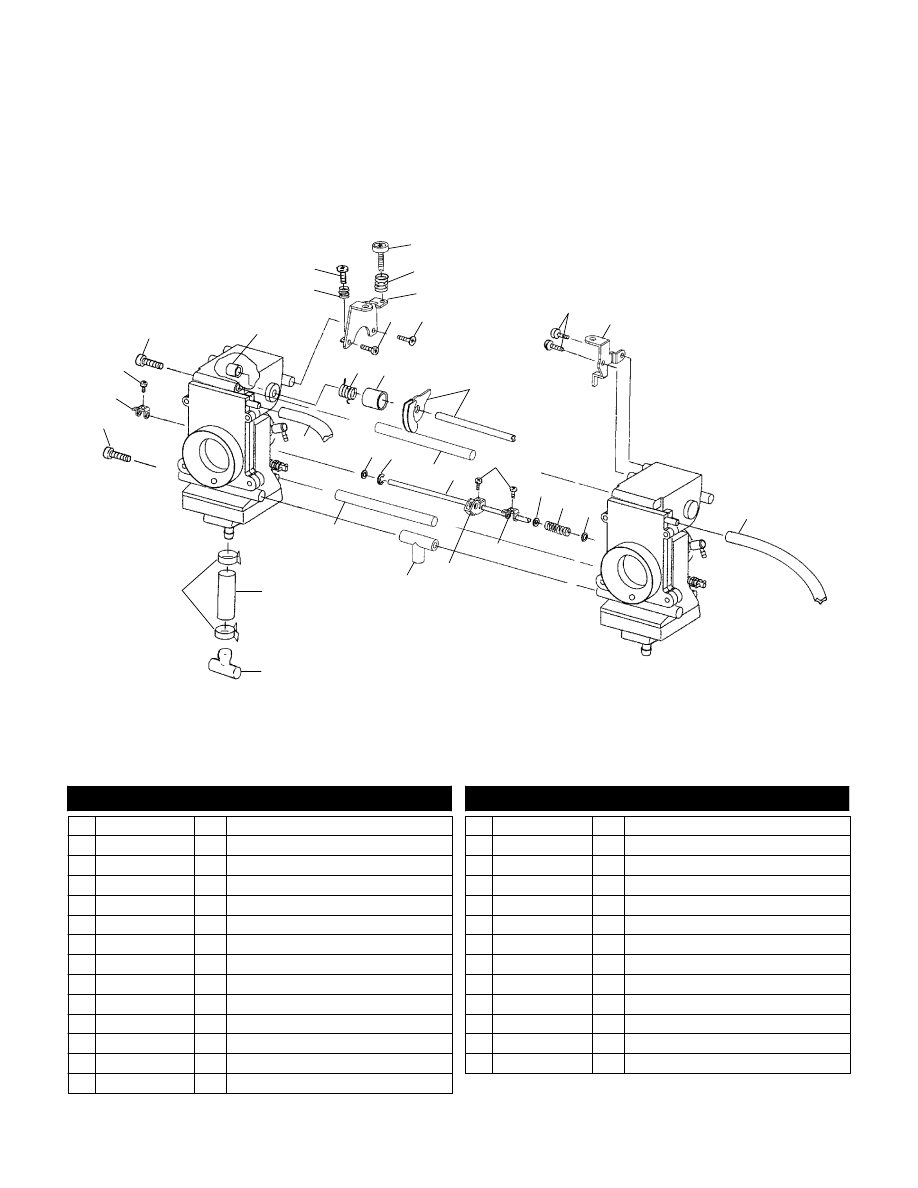

CARBURETOR (800)

800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and

800 XC SP EDGE STOCK C S04NP8CSC

21

19

17

20

18

4

23

1

22

3

7

11

8

9

10

16

12

5

15

13

14

24

3

6

1

2

25

26

18

2

18

21

27

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3130834

2 Bolt

2 3130832

2 Lever

3 3130833

3 Screw

4 3140032

1 Ring

5 3130817

1 Spring

6 3130816

1 Screw

7 3131285

1 Adjuster

8 3131284

1 Spring

9 3130815

1 Bracket

10 3130810

1 Screw

11 3130809

1 Screw

12 3130950

1 Spring

13 3130853

1 Ring

14 3131369

1 Asm.,Shaft (Incl. Lever)

15 3130821

2 Screw

16 3130820

1 Bracket

17 3131137

2 Hose

18 3130842

3 Packing, Starter Shaft

19 3130841

1 Spring, Starter Shaft

20 3131233

1 Shaft

21 3131232

2 Ring

22 3130839

1 E-Ring

23 3130819

1 Lever, Starter

24 3131350

1 Nipple

25 8350017-600

AR Line, Fuel

26 5431893

2 Plug, Trap

27 7080003

4 Clamp, Hose

3/02

E10

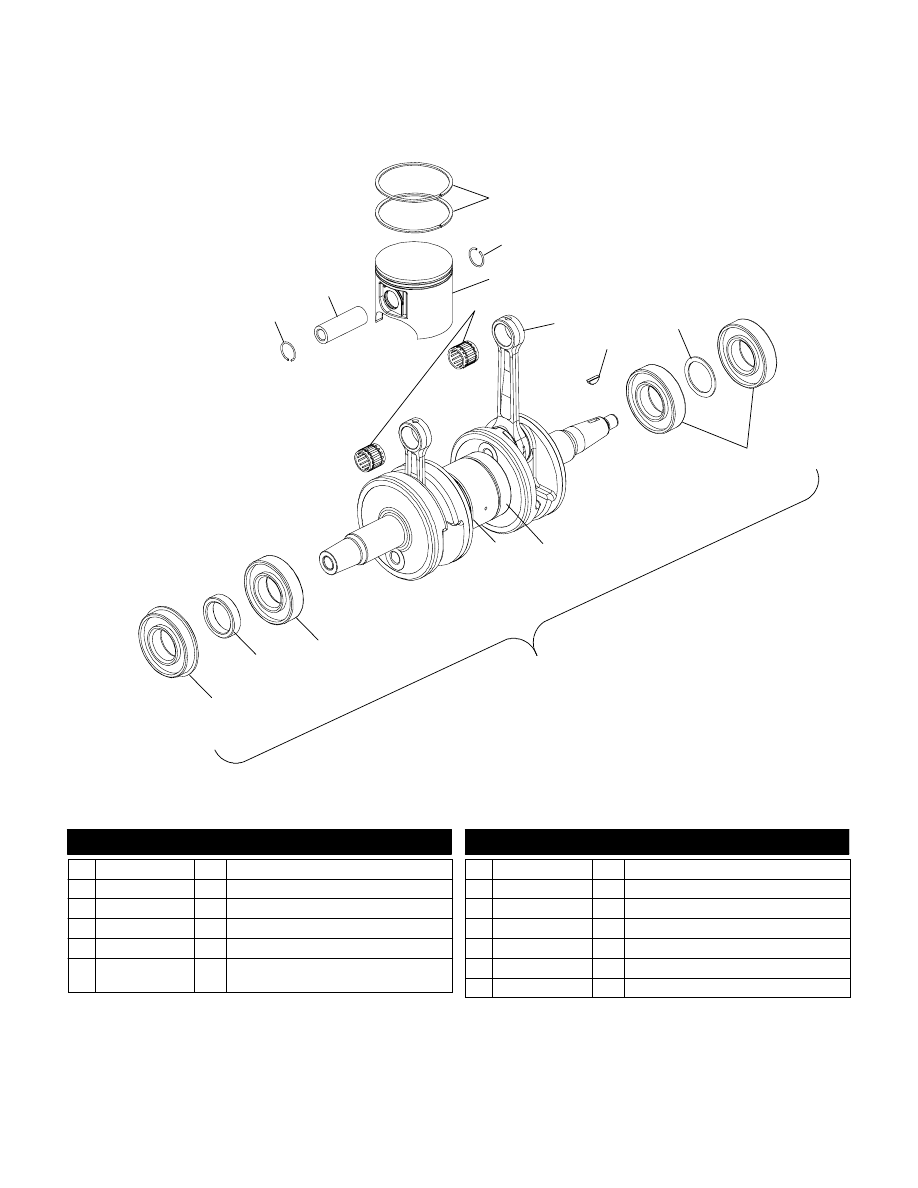

PISTON and CRANKSHAFT (800)

800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and

800 XC SP EDGE STOCK C S04NP8CSC

3

5

4

11

12

7

10

8

9

1

2

6

1

9

9

13

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3021179

4 Circlip, Piston

2 --------------

2 Pin, Piston

3 2201631

2 Kit, Piston Rings

4 2202337

2 Kit, Piston (Incl. 1,2,3)

5 3514357

2 Bearing

6 2201557

2 Kit, Connecting Rod

(Incl. Rod, Pin, Bearing, Washers)

7 7721117

1 Key, Woodruff

8 7555905

1 Bushing

9 3585503

4 Bearing, Ball

10 3514318

1 Bearing, Ball

11 5131899

1 Spacer

12 3514310

1 Bearing, Ball

13 2201842

1 Kit, Crankshaft (Incl. 8-12)

3/02

E11

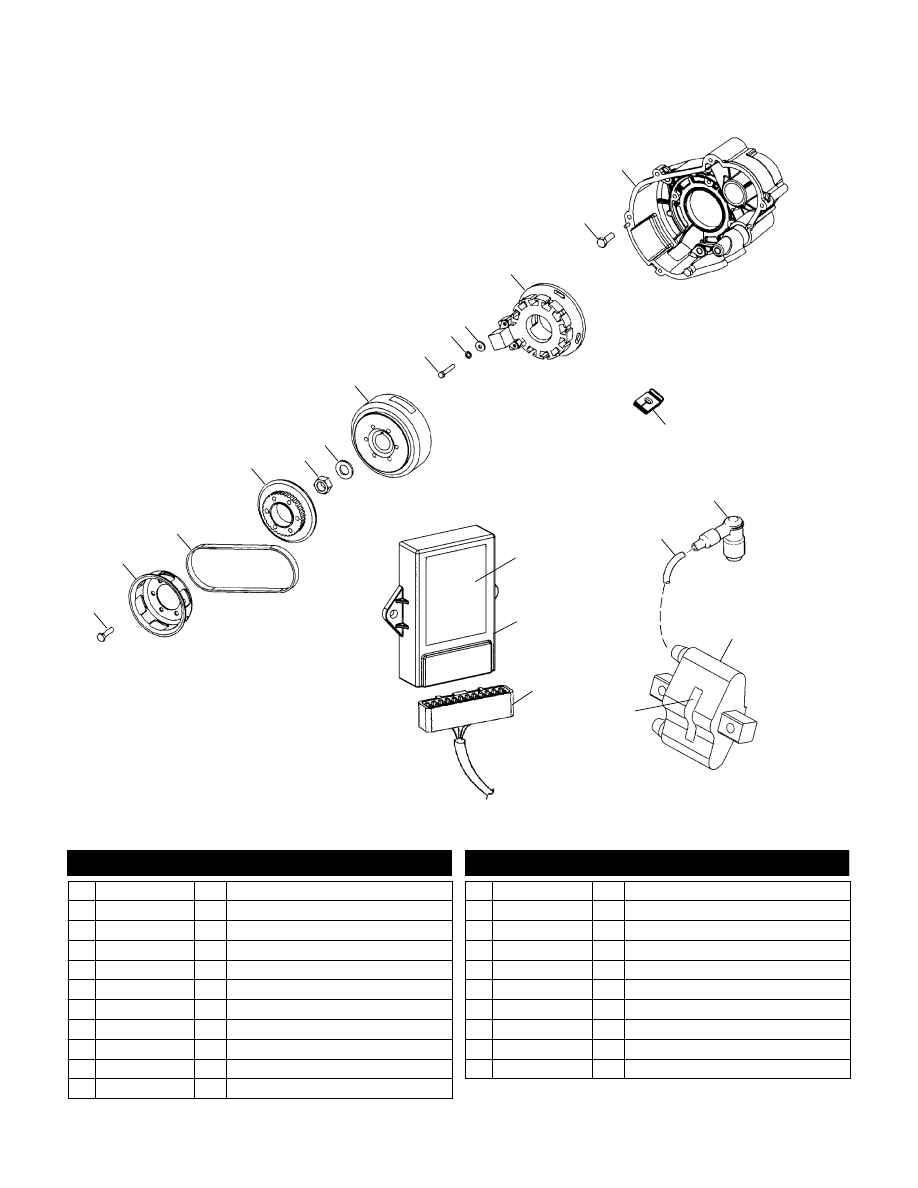

MAGNETO (800)

800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and

800 XC SP EDGE STOCK C S04NP8CSC

1

3

8

6

4

5

7

2

9

10

11

12

13

14

15

16

17

19

20

E

2003 Polaris Sales Inc.

21

18

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517998

6 Screw

2 3021144

1 Pulley, Starting

3 2201821

1 Kit, Waterpump Belt

4 5630824

1 Pulley, Water Pump Drive

5 7546909

1 Nut, Hex

6 7555907

1 Washer

7 4010677

1 Flywheel

8 7517246

3 Screw

9 7555969

3 Washer, Lock

10 7555970

3 Washer, Flat

11 4010297

1 Stator

12 7516734

4 Screw

13 1202161

1 Housing, Ignition

14 5411178

1 Grommet

15 4020155

2 Cap, Spark Plug

16 4010124-305

AR Wire, Ignition

17 4060229

1 Coil, Ignition

18 7077026

1 Decal, Spark Plug

19 4010872

1 Harness, Ignition

20 2202523

1 Kit, CDI (Incl. 19, Nyogel & Decal)

21 7170413

1 Decal, DET

6/03

E12

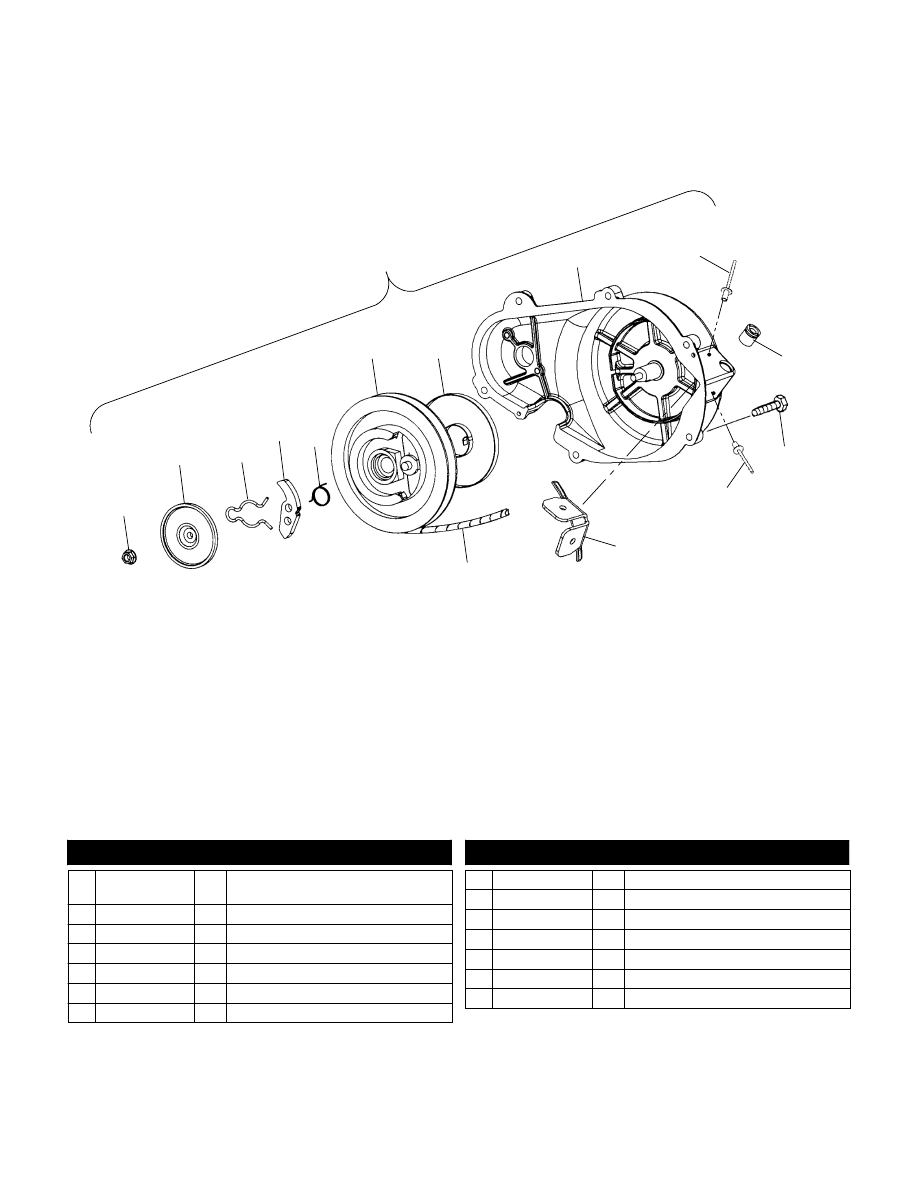

RECOIL STARTER (800)

800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and

800 XC SP EDGE STOCK C S04NP8CSC

12

8

7

5

9

6

4

3

14

11

2

10

10

13

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1202408

1 Asm., Recoil

(Incl. 2-11,14 & Starting Pulley)

2 3040163

1 Nut

3 3040164

1 Plate, Friction

4 3040167

1 Spring, Friction

5 5246108

1 Ratchet

6 3040166

1 Spring, Return

7 3040168

1 Reel

8 3040170

1 Spring, Spiral

9 3040160

1 Housing, Recoil

10 7661148

2 Rivet

11 3040171

1 Bushing, Rope Slide

12 7517998

6 Screw

13 5246218

1 Shield, Recoil Rope

14 3040169

1 Rope

3/03
