Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 16

E5

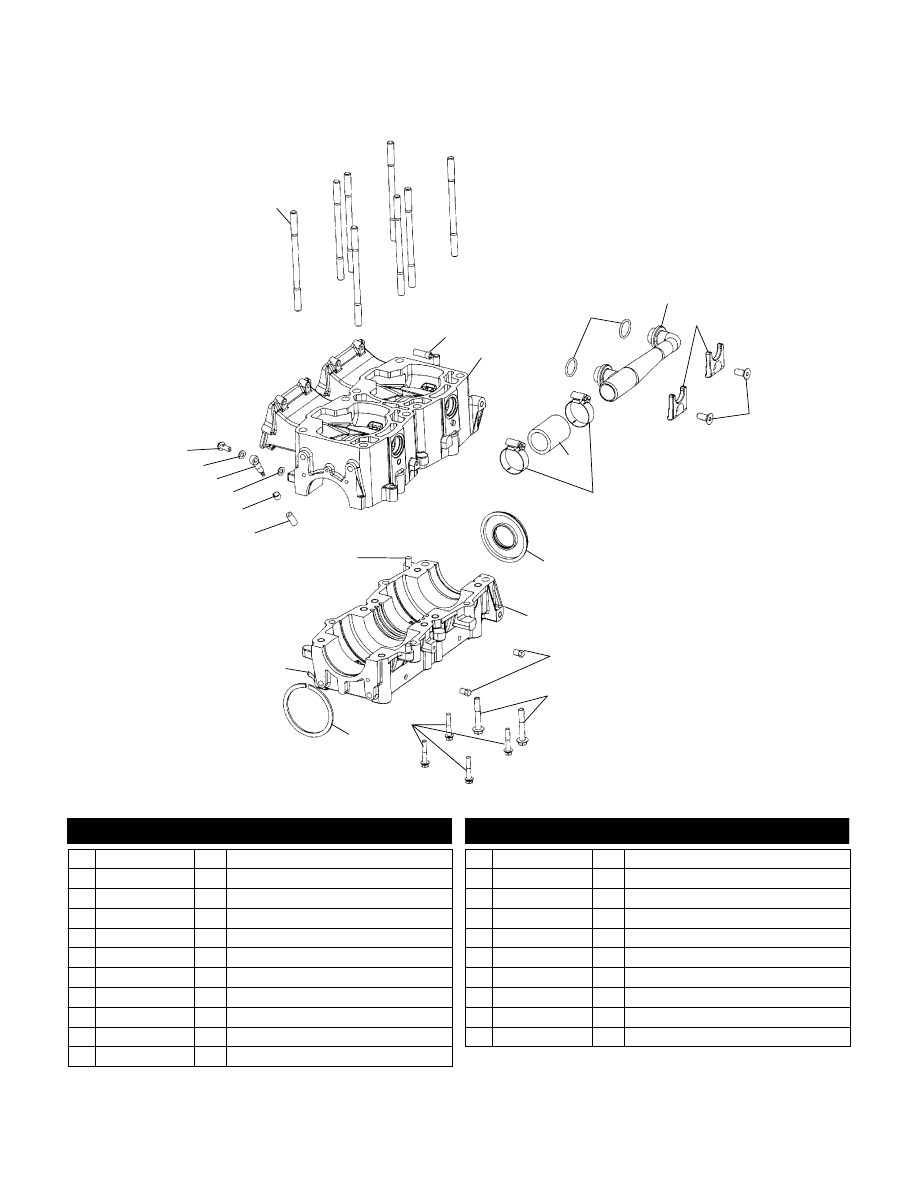

CRANKCASE (800)

800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and

800 XC SP EDGE STOCK C S04NP8CSC

5

3

8

4

1

2

7

6

10

11

12

13

14

15

16

17

18

19

20

21

9

3

19

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5131677

8 Stud

2 7051020

1 Valve, Check

3 2202336

1 Kit, Crankcase (Incl. 1,5,14,15,18)

4 5411125

2 O-Ring

5 5630610

1 Manifold, Inlet

6 5243431

2 Retainer, Manifold

7 7516736

2 Screw

8 8450068-04

1 Hose

9 7080560

2 Clamp, Hose

10 5411394

1 Seal

11 7051529

2 Plug

12 7516919

2 Screw

13 7516732

4 Screw

14 7710441

1 Ring, Retaining

15 7052322

1 Fitting

16 7663001

2 Pin, Dowel

17 8450061-600

AR Line, Fuel

18 7080603

1 Clamp

19 7555998

2 Washer, Flat

20 7052160

1 Valve, Check

21 7517319

1 Screw

3/02

E6

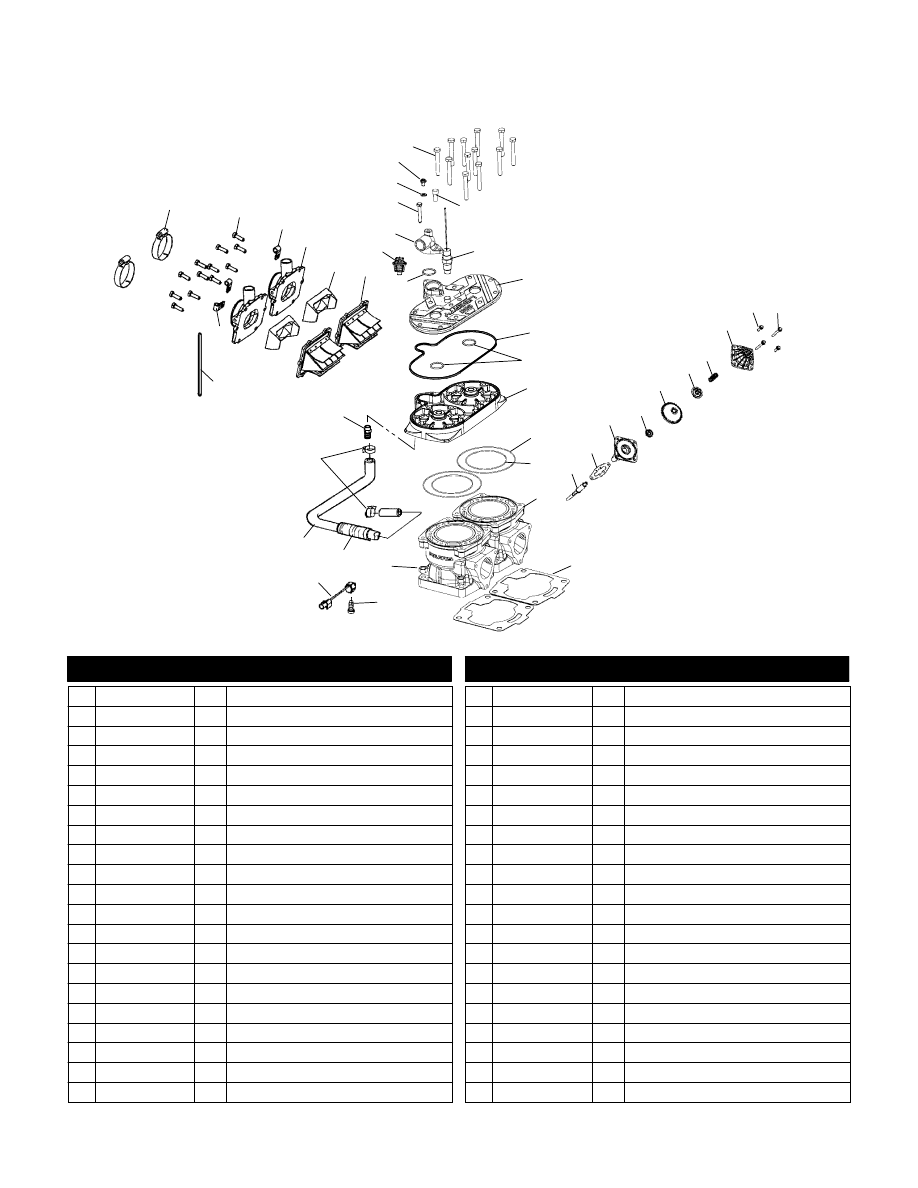

CYLINDER (800)

800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and

800 XC SP EDGE STOCK C S04NP8CSC

17

14

2

5

15

16

4

8

7

6

13

12

1

3

11

10

9

18

19

20

21

22

23

24

25

26

27

28

29

30

31 32

33

35

36

38

39

40

41

37

34

42

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7080681

2 Clamp, Hose

2 7517398

12 Screw

3 7080683

3 Clamp, Hose

4 1253327

2 Adapter, Carb

5 5433151

2 Stuffer, Reed Block

6 1201825

2 Asm., Reed Valve

7 5411521

1 O-Ring

8 7052258

1 Thermostat

9 5631391

1 Cover, Thermostat

10 7516818

1 Screw

11 7555998

1 Washer, Flat

12 7517679

1 Screw, Bleed

13 7517534

12 Screw

14 7516822

1 Screw

15 4010398

1 Sensor, Temperature

16 5631427-329

1 Cover, Head

17 5411294

1 Seal

18 5410917

2 O-Ring

19 3021427

1 Head, Cylinder

20 5412232

2 O-Ring

21 5411675

2 O-Ring

22 3021339

2 Cylinder

23 5133775

2 Valve, Guillotine

24 5812350

2 Gasket

25 1202216

2 Asm., Base

26 5132950

2 Washer

27 5412399

2 Bellows

28 5631152

2 Cap

29 7041786-11

2 Spring

30 1202640

2 Asm., EV Housing w/Bushing

31 7516820

4 Screw

32 7517932

4 Screw

33 5812363

2 Gasket, Cylinder Base

34 7517262

1 Screw

35 7547013

8 Nut

36 5521398-96

AR Conduit

37 2410369

1 Sensor, Detonation

38 5411536

1 Hose, Bypass

39 7081030

4 Clamp

40 7052222

1 Fitting

41 7080654

1 Retainer

42 7080880

1 Clamp, Hose

3/03

E7

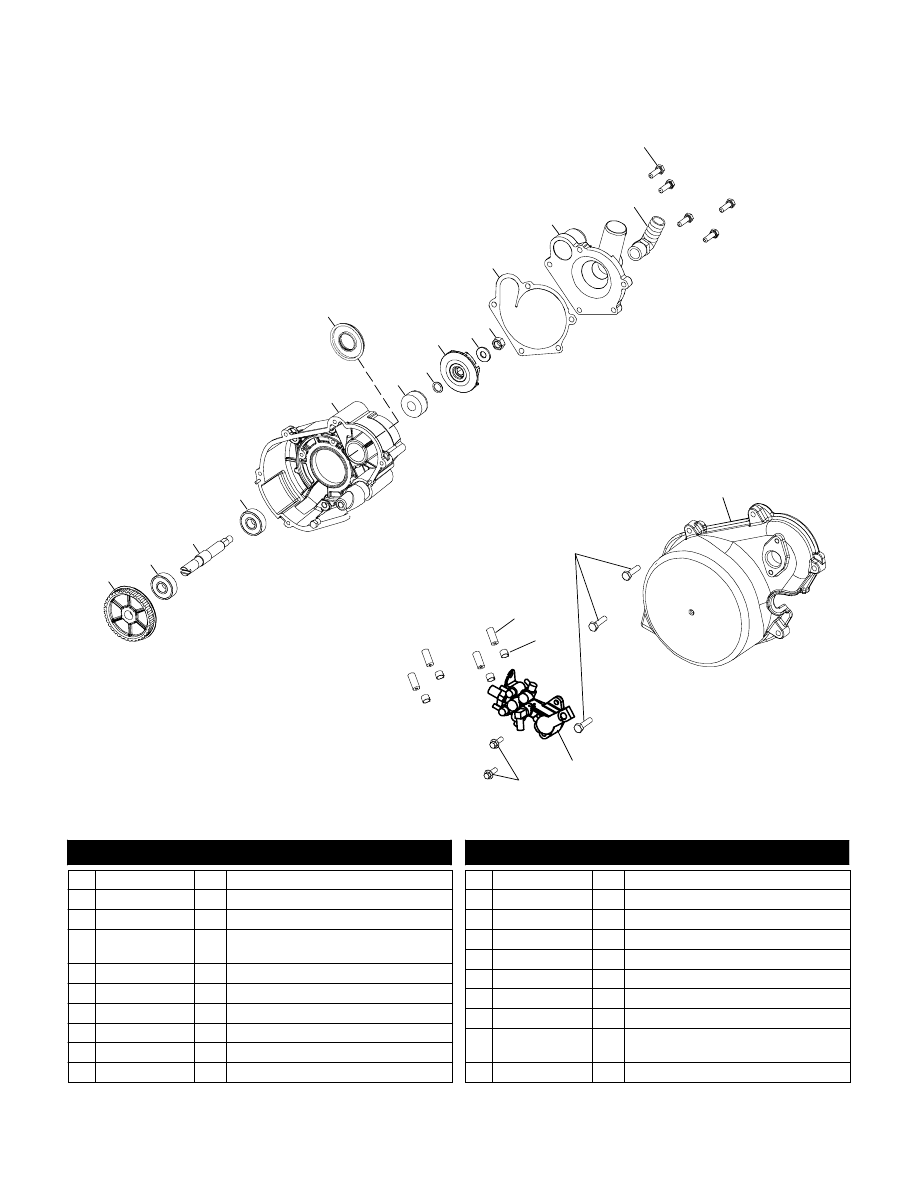

WATER PUMP/OIL PUMP (800)

800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and

800 XC SP EDGE STOCK C S04NP8CSC

1

6

3

4

2

5

7

8

9

11

12

13

14

15

16

10

2

20

19

18

17

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3021044

1 Pulley

2 3514311

2 Bearing, Ball

3 5132273

1 Shaft

4 --------------

1 Housing, Ignition

(See Magneto (800) Pg. E11, Ref. 13)

5 3610044

1 Seal

6 3610067

1 Seal, Water Pump

7 7556006

1 Washer, Flat

8 5432330

1 Impeller

9 7555874

1 Washer, Flat

10 7546804

1 Nut, Nylok

11 5811627

1 Gasket, Cover

12 5630864

1 Cover

13 7052221

1 Fitting, 90 Degree

14 7516822

5 Screw

15 8450061-600

AR Line, Fuel

16 7080603

4 Clamp

17 7516607

2 Screw

18 2540102

1 Pump, Oil

19 --------------

1 Housing, Ignition

(See Magneto (800) Pg. E11, Ref. 13)

20 7516823

6 Screw

3/02

E8

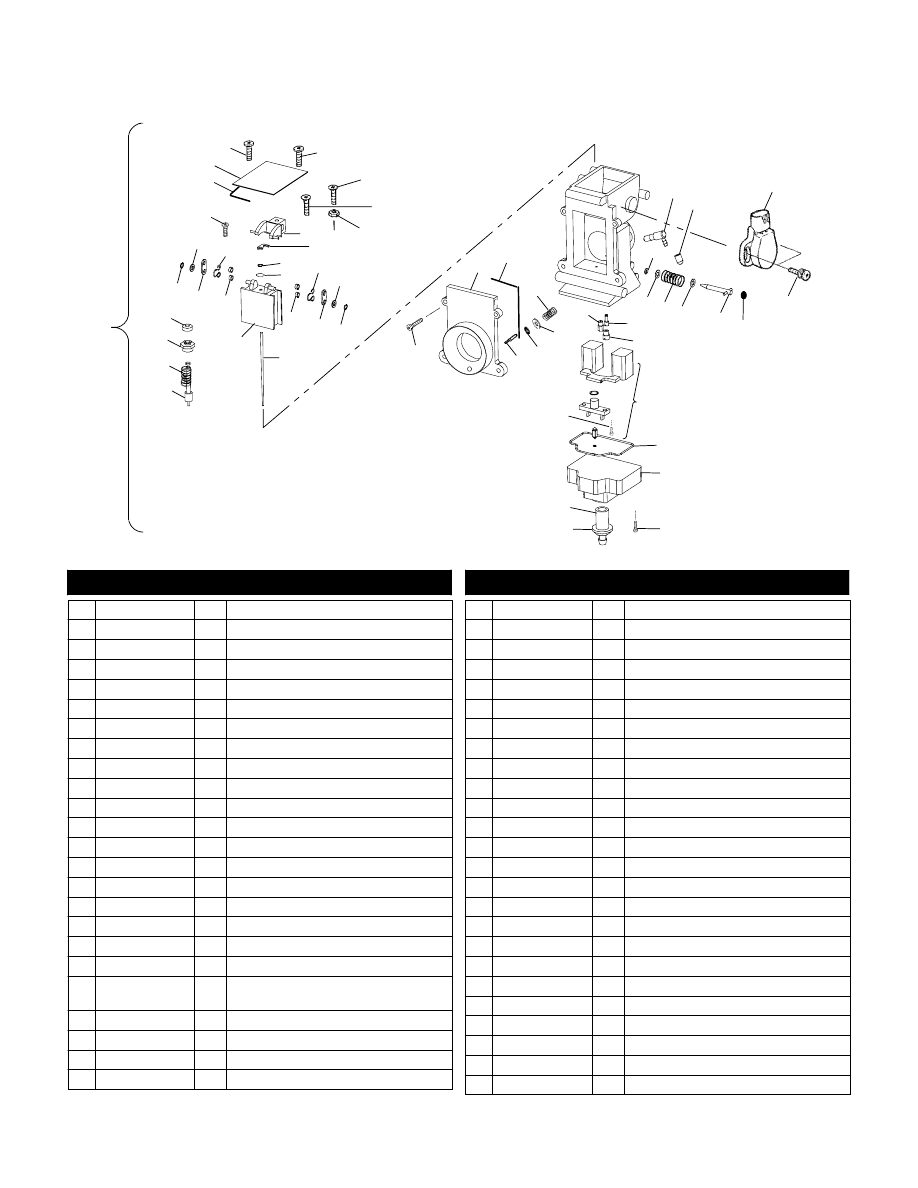

CARBURETOR (800)

800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and

800 XC SP EDGE STOCK C S04NP8CSC

7

14

10

15

8

11

9

5

16

3

12

13

17

4

6

18

19

20

8

2

2

7

6

9

10

21

22

23

24

25

26

27

28 29

30

31

32

33

34

35

36

37

38

39

40

41 42

43

44

45

46

47

48

49

41

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1253449

1 Asm., Carburetor

2 3130951

4 Screw

3 3130872

2 Cap, Top

4 3130871

2 Gasket

5 3130844

2 Screw

6 3130846

4 Packing

7 3130856

4 Clip

8 3130845

8 Ring

9 3130857

4 Plate

10 3130847

4 E-Ring

11 3130831

2 Cap, Rubber

12 3130830

2 Holder, Guide

13 3130829

2 Spring

14 3130828

2 Plunger

15 3130940

2 Valve, Piston (1.5)

16 3131415

2 Needle, Jet (J8-9DGN05-57)

17 3130867

2 Packing

18 3130868

2 E-Ring

19 3130843

2 Plate

20 3130855

3130849

1

1

Lever, LH

Lever, RH

21 3130848

1 Ring

22 3130854

1 Screw, LH

23 3130850

1 Screw, RH

24 3131371

1 Spring

25 3131356

2 O-Ring, Air Funnel, Long

26 3131439

2 Asm., Funnel

27 3130825

8 Screw

28 3131336

2 Screw, Air

29 3130522

1 O-Ring

30 3131372

1 Washer

31 3130146

1 Jet, Main (460)

32 3130860

2 Screw

33 3131248

2 Bolt, Drain

34 3130863

2 O-Ring

35 3130824

2 Screw

36 3130858

2 Body, Float

37 3130861

2 O-Ring

38 3131231

2 Asm., Float

39 3130067

2 Jet, Pilot (40)

40 3130767

2 Jet, Starter (135)

41 3130837

4 Washer, Starter

42 3130836

2 Spring

43 3130987

2 Adjuster

44 3130986

1 Cap

45 3131010

2 Screw (MAG Side)

46 3131009

1 Asm., Sensor (MAG Side)

47 3130479

2 Cap

48 3130835

2 Packing

49 7051020

2 Valve, Check, 90 Degree

3/03
