Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 14





D11

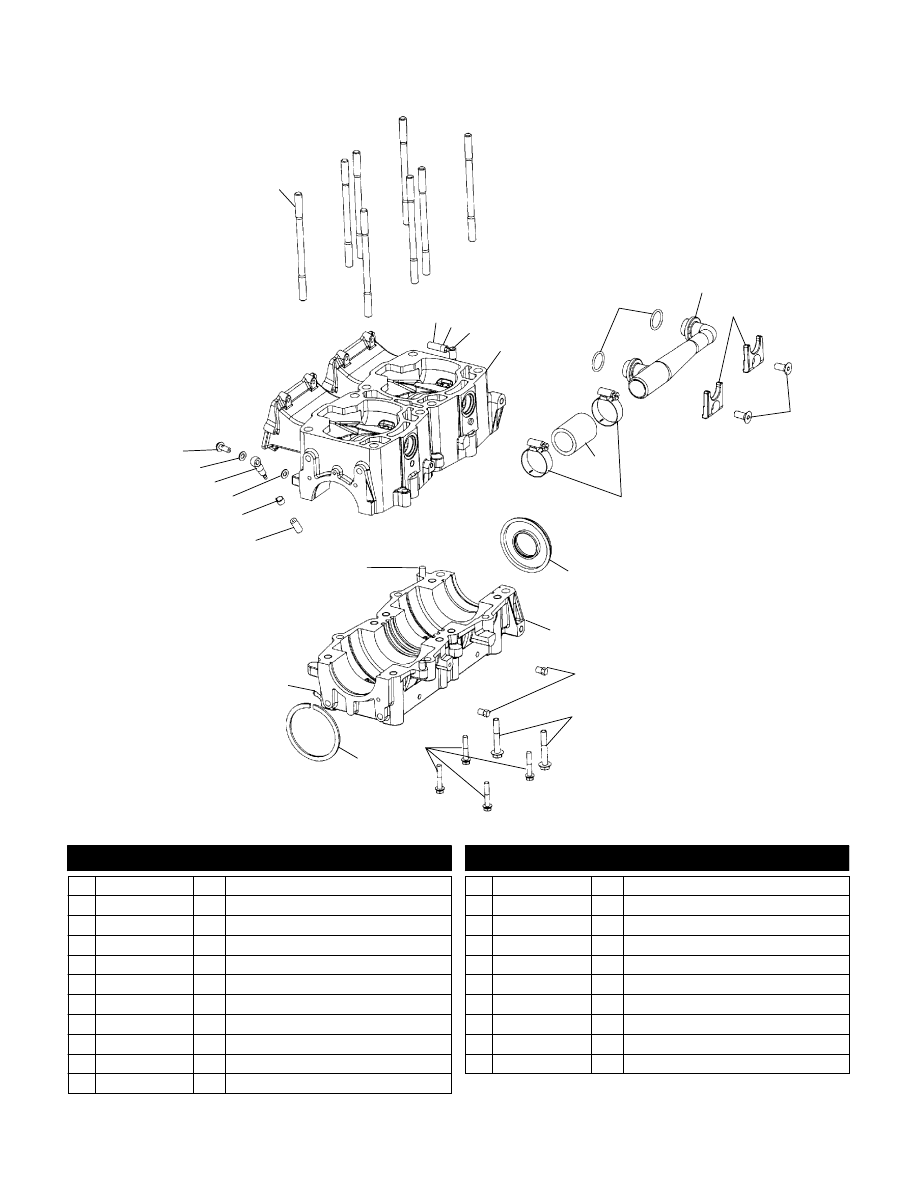

CRANKCASE (700)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC

1

5

21

20

19

6

3

7

8

9

11

10

12

16

14

15

5

19

2

13

18

4

17

3

2

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5131677

8 Stud

2 8450061-600

AR Line, Fuel

3 7080603

2 Clamp

4 7051020

1 Valve, Check

5 2202233

1 Kit, Crankcase (Incl. 1,5,14,15,18)

6 5411125

2 O-Ring

7 5630610

1 Manifold, Inlet

8 5243431

2 Retainer, Manifold

9 7516736

2 Screw

10 8450068-04

1 Hose

11 7080560

2 Clamp, Hose

12 5411394

1 Seal

13 7051529

2 Plug

14 7516919

2 Screw

15 7516732

4 Screw

16 7710441

1 Ring, Retaining

17 7052322

1 Fitting, 45 Degree

18 7663001

2 Pin, Dowel

19 7555998

2 Washer, Flat

20 7052160

1 Valve, Check

21 7517319

1 Screw

3/02

D12

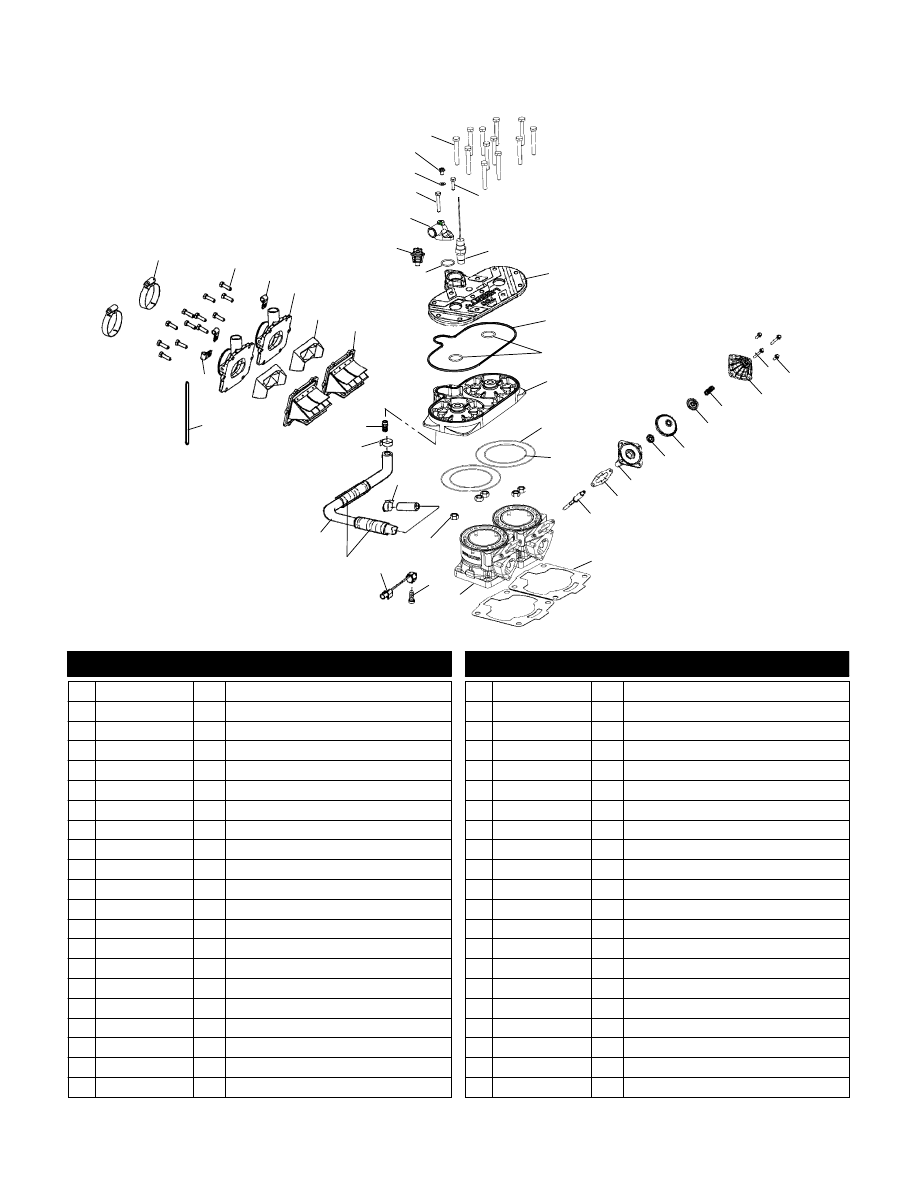

CYLINDER (700)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC

12

13

14

16

7

19

15

9

21

11

1

33

35

20

32

5

3

4

6

2

18

17

10

8

37

38

39

30 31

29

28

27

26

25

24

23

22

39

40

41

36

34

42

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7080681

2 Clamp, Hose

2 7517398

12 Screw

3 7080683

3 Clamp, Hose

4 1253327

2 Adapter, Carb

5 5433151

2 Stuffer, Reed Block

6 1201825

2 Asm., Reed Valve

7 5411521

1 O-Ring

8 7052258

1 Thermostat

9 5631391

1 Cover, Thermostat

10 7517950

1 Screw

11 7555998

1 Washer, Flat

12 7517679

1 Screw, Bleed

13 7517534

12 Screw

14 7516822

1 Screw

15 4010398

1 Sensor, Temperature

16 5631426-366

1 Cover, Head

17 5411294

1 Seal

18 5410917

2 O-Ring

19 3021425

1 Head, Cylinder

20 5412232

2 O-Ring

21 5410932

2 O-Ring

22 5133743

2 Valve, Guillotine

23 5812350

2 Gasket

24 1202216

2 Asm., Base

25 5132950

2 Washer

26 5412399

2 Bellows

27 5631381

2 Cap/Nut Bellows

28 7041786-08

2 Spring

29 1202640

2 Asm., EV Housing/Bushing

30 7517932

4 Screw

31 7516820

4 Screw

32 5812362

2 Gasket, Cylinder Base

33 3021367

2 Cylinder

34 7517262

1 Screw

35 7547013

8 Nut

36 2410369

1 Sensor, Detonation

37 5521398-96

AR Conduit

38 5411536

1 Hose, Bypass

39 7081030

2 Clamp

40 7052222

1 Fitting

41 7080654

1 Retainer

42 7080880

1 Clamp, Hose

3/03

D13

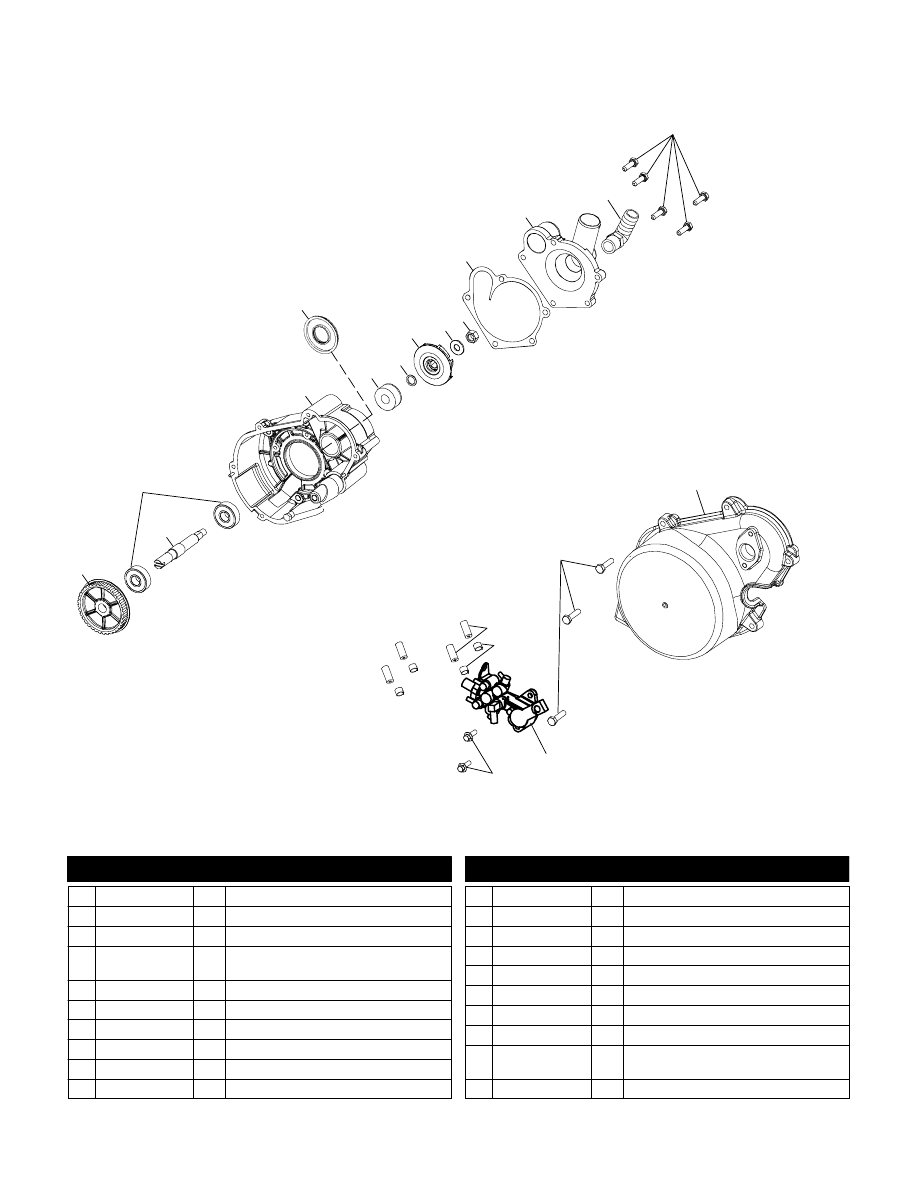

WATER PUMP/OIL PUMP (700)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC

1

10

2

3

6

7

8

9

11

12

14

4

5

13

18

17

16

15

19

20

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3021044

1 Pulley

2 3514311

2 Bearing, Ball

3 5132273

1 Shaft

4 --------------

1 Housing, Ignition

(See Magneto, 700 Pg. E3, Ref. 13)

5 3610044

1 Seal

6 3610067

1 Seal, Water Pump

7 7556006

1 Washer, Flat

8 5432330

1 Impeller

9 7555874

1 Washer, Flat

10 7546804

1 Nut, Nylok

11 5811627

1 Gasket, Cover

12 5630864

1 Cover

13 7052221

1 Fitting, 90 Degree

14 7516822

5 Screw

15 8450061-82

AR Line, Fuel

16 7080603

4 Clamp

17 7516607

2 Screw

18 2540102

1 Pump, Oil

19 --------------

1 Housing, Ignition

(See Magneto, 700 Pg. E3, Ref. 13)

20 7516823

6 Screw

3/02

D14

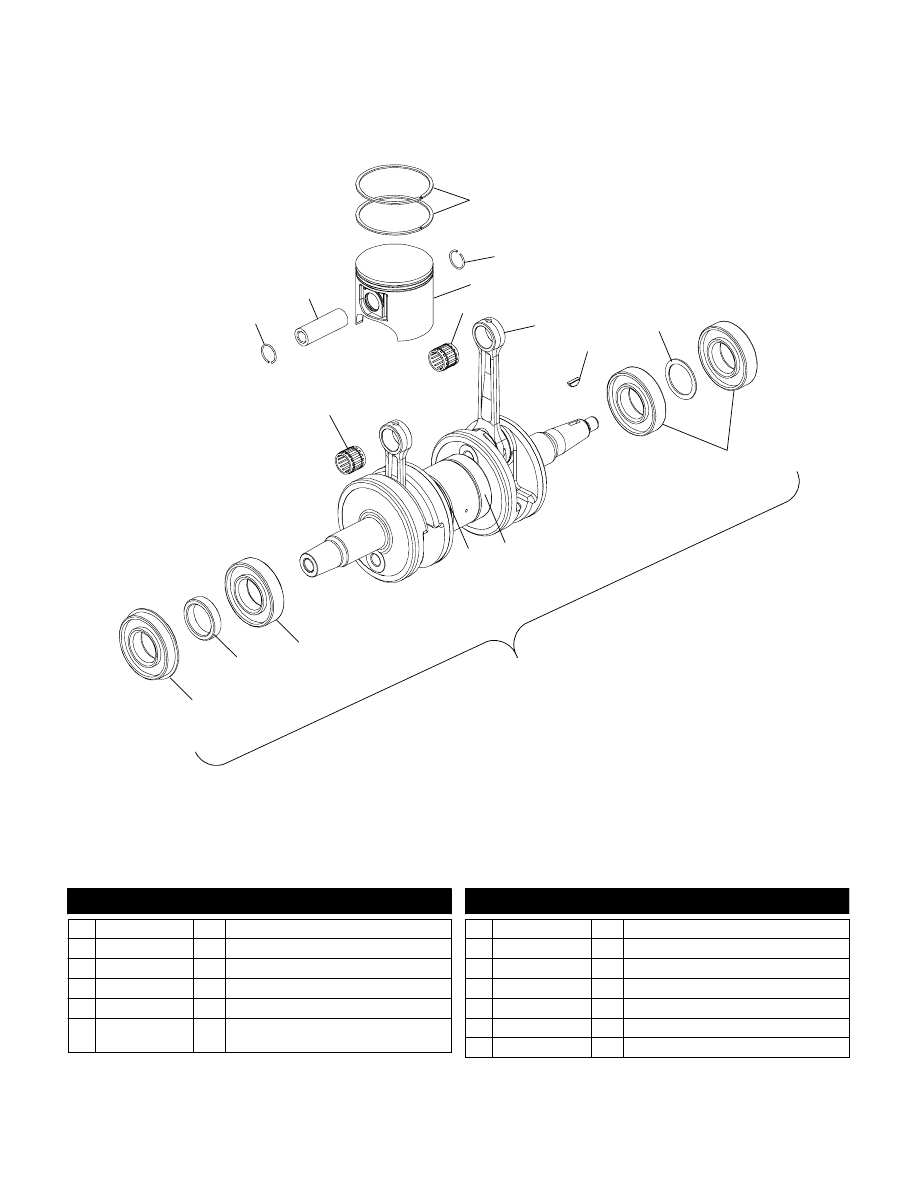

PISTON and CRANKSHAFT (700)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC

1

2

3

4

5

9

7

8

11

12

1

9

5

6

13

10

9

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3022950

4 Circlip, Piston

2 --------------

2 Pin, Piston

3 2200895

2 Kit, Piston Rings

4 2202237

2 Kit, Piston (Incl. 1,2,3)

5 3584001

2 Bearing

6 2201953

2 Kit, Connecting Rod

(Incl. Rod, Pin, Bearing, Washers)

7 7721117

1 Key, Woodruff

8 7555905

1 Bushing

9 3585503

4 Bearing, Ball

10 3514318

1 Bearing, Ball

11 5131899

1 Spacer

12 3514310

1 Bearing, Ball

13 2201848

1 Kit, Crankshaft (Incl. 8-12)

3/02
