D3

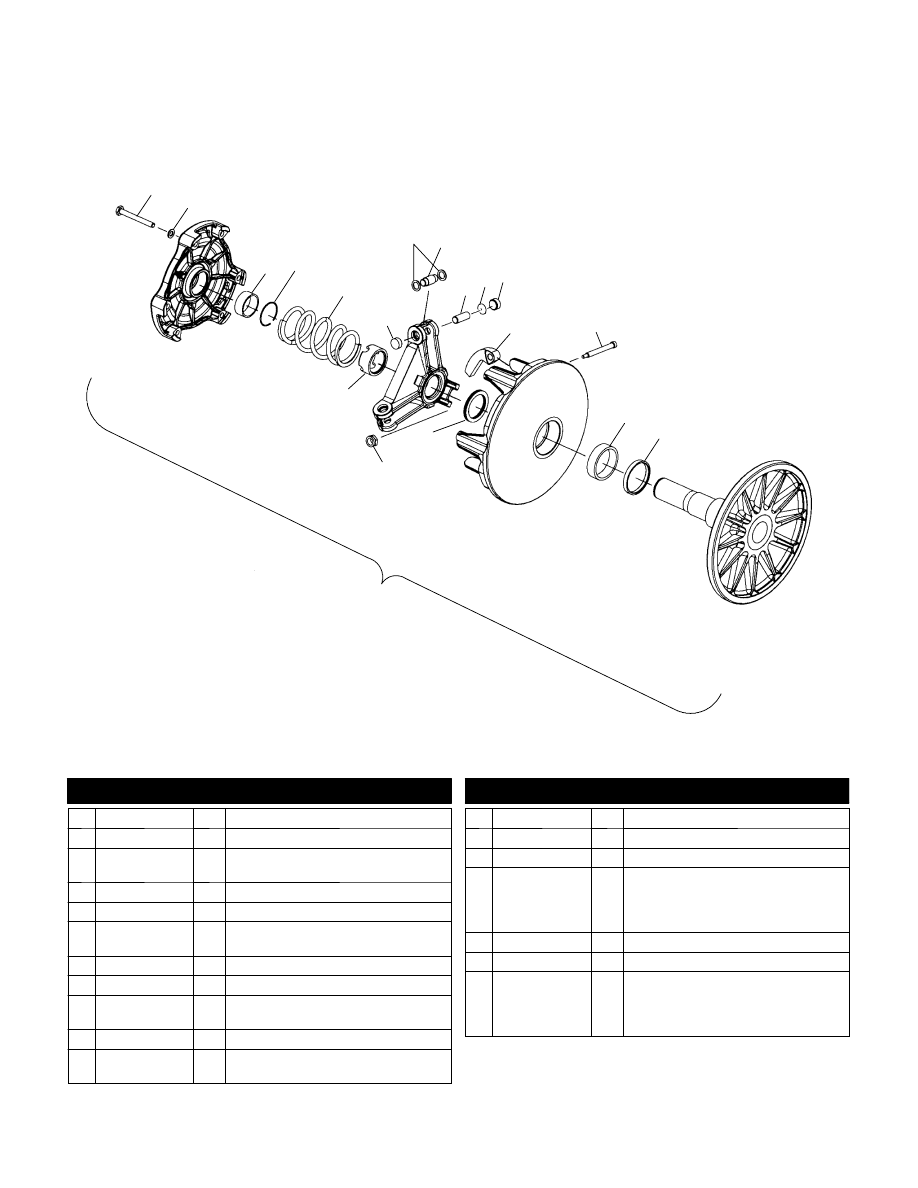

DRIVE CLUTCH (MANUAL START MODELS)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

1

2

3

4

5

9 10

6

7

8

17

6

15

11

12

16

13

14

18

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

3514347

1

1

Bearing, Cover (700)

Bearing (800)

4 7710417

1 Ring, Retaining, Cover

5 7042083

1 Spring, Clutch, Black/Green

6 5430445

5434188

6

6

Button, Guide (700)

Button, Guide (800)

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 5133079

5133054

3

3

Pin, Roller (700)

Pin, Roller (800)

10 2200387

1 Kit, Drive Clutch Shim

11 1321586

1321585

3

3

Weight/Bushing, 10-62 (700)

Weight/Bushing, 10-64 (800)

12 7515105

3 Pin, Hardened Weight

13 3576502

1 Bearing, Sleeve

14 5010188

1 Insert, Moveable

15 5210754

5210753

5242981

5210752

AR

AR

AR

AR

Spacer (.050mm)

Spacer (.032mm)

Spacer (.025mm)

Spacer (.020mm)

16 7541906

3 Nut, FLEXLOC

17 5020425

1 Nut, Jam

18 1321810

1321880

1

1

Asm., Drive Clutch, Basic 102

(Less 5,11)(700)

Asm., Drive Clutch, Basic 108

(Less 5,11)(800)

3/03

D4

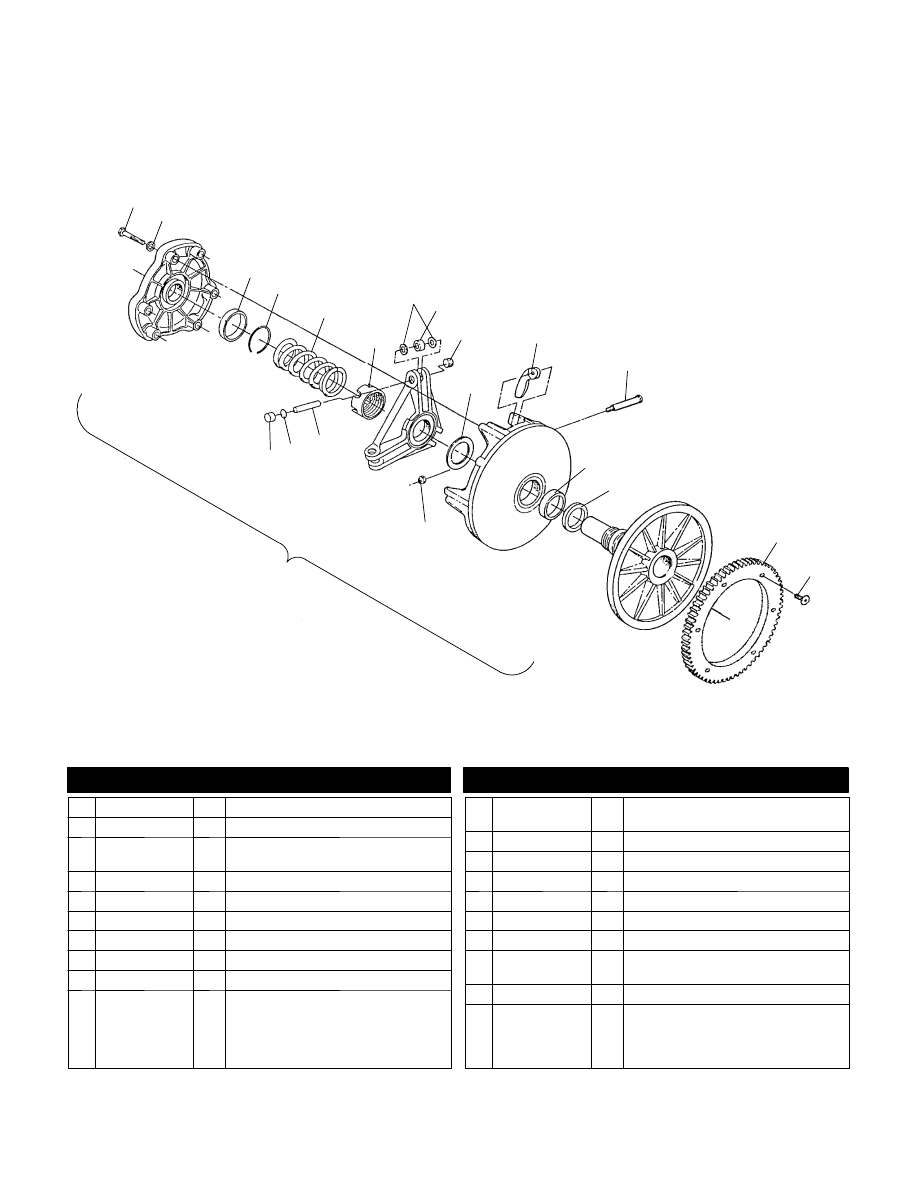

DRIVE CLUTCH (ELECTRIC START MODELS)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

1

2

3

4

5

6

7 8

9

10

11

12

13

14

15

16

17

20

19 18

9

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

3514347

1

1

Bearing, Cover (700)

Bearing, Cover (800)

4 7710417

1 Ring, Retaining, Cover

5 7042083

1 Spring, Clutch, Black/Green

6 5020425

1 Nut, Jam

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 5430445

6 Button, Guide

10 5210754

5210753

5242981

5210752

5132542

AR

AR

AR

AR

AR

Spacer (.050 Inch)

Spacer (.032 Inch)

Spacer (.025 Inch)

Spacer (.020 Inch)

Spacer (.130 Inch)(700)

11 1321586

1321585

3

3

Asm., Weight/Bushing 10-62 (700)

Asm., Weight/Bushing 10-64 (800)

12 7515105

3 Pin, Weight

13 3576502

1 Bearing, Sleeve

14 5010188

1 Insert, Moveable

15 5131062

1 Gear, Ring

16 7515351

6 Screw

17 7541906

3 Nut, FLEXLOC

18 5133079

5133054

3

3

Pin, Roller (700)

Pin, Roller (800)

19 2200387

1 Kit, Drive Clutch Shim

20 1321931

1322022

1

1

Asm., Drive Clutch ES Basic 117

(Incl. All Less 5,11)(700)

Asm., Drive Clutch ES Basic 125

(Incl. All Less 5,11)(800)

3/03

D5

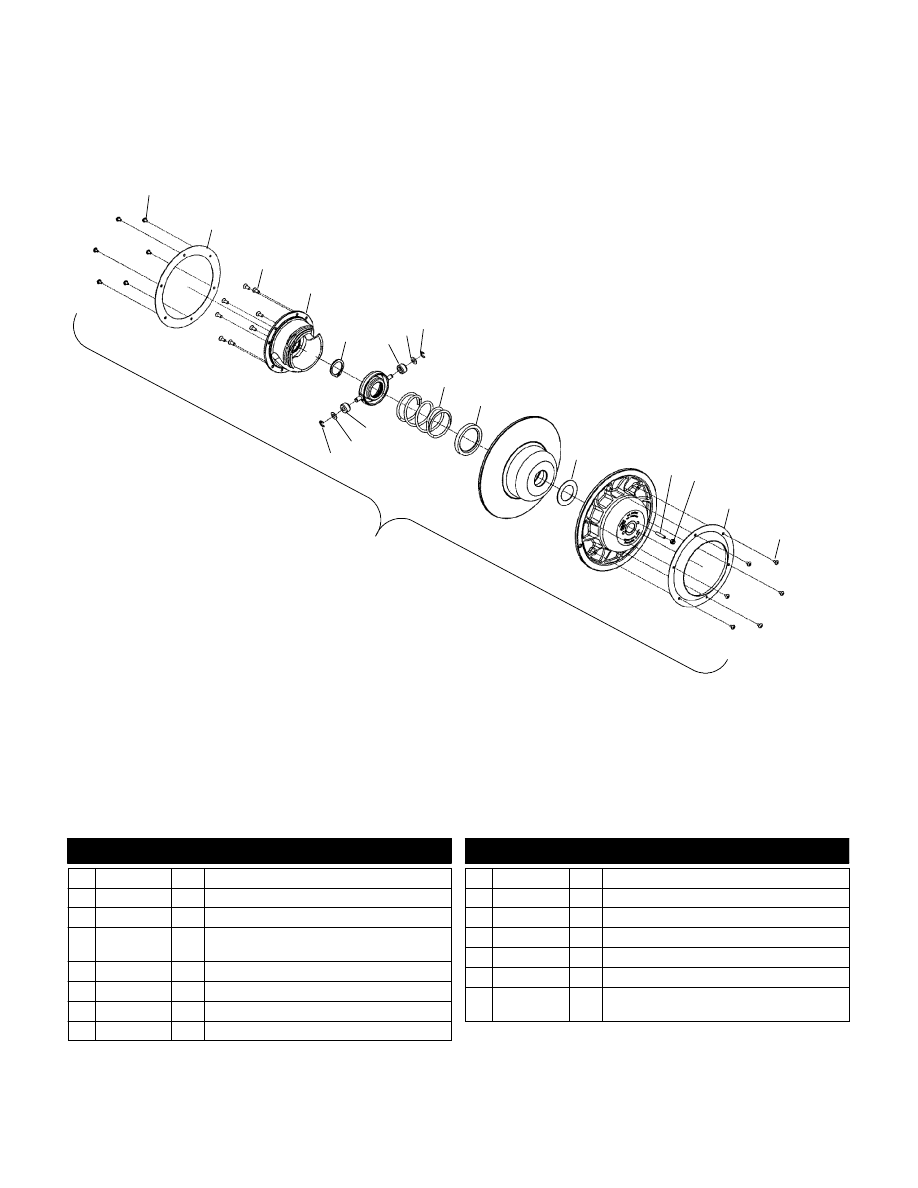

DRIVEN CLUTCH

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and 700 XC SP EDGE

STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB

and 800 XC SP EDGE STOCK C S04NP8CSC

1

2

1

3

4

5

6

6

7

7

8

8

9

10

11

12 13

14

15

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7518023

12 Screw

2 5246216

1 Plate, Windage

3 3233996

8 Screw, Cap

4 5133773

5133772

1

1

Ramp, Driven, 62/42-.46 (700)

Ramp, Driven, 62/46-.46 (800)

5 7710522

1 Ring, Retaining

6 5434534

2 Roller

7 7556226

1 Washer, Thrust

8 7710523

2 Ring, Retaining

9 7042198

1 Spring, Driven Clutch, Black/Red

10 7556227

1 Washer, Thrust

11 3234033

1 Spacer

12 7518024

1 Screw

13 7542103

1 Nut, FLEXLOC

14 5246217

1 Plate, Windage

15 1322321

1 Asm., Driven Clutch, 211

(Incl. 1,2,5-9,11-15)

3/03

D6

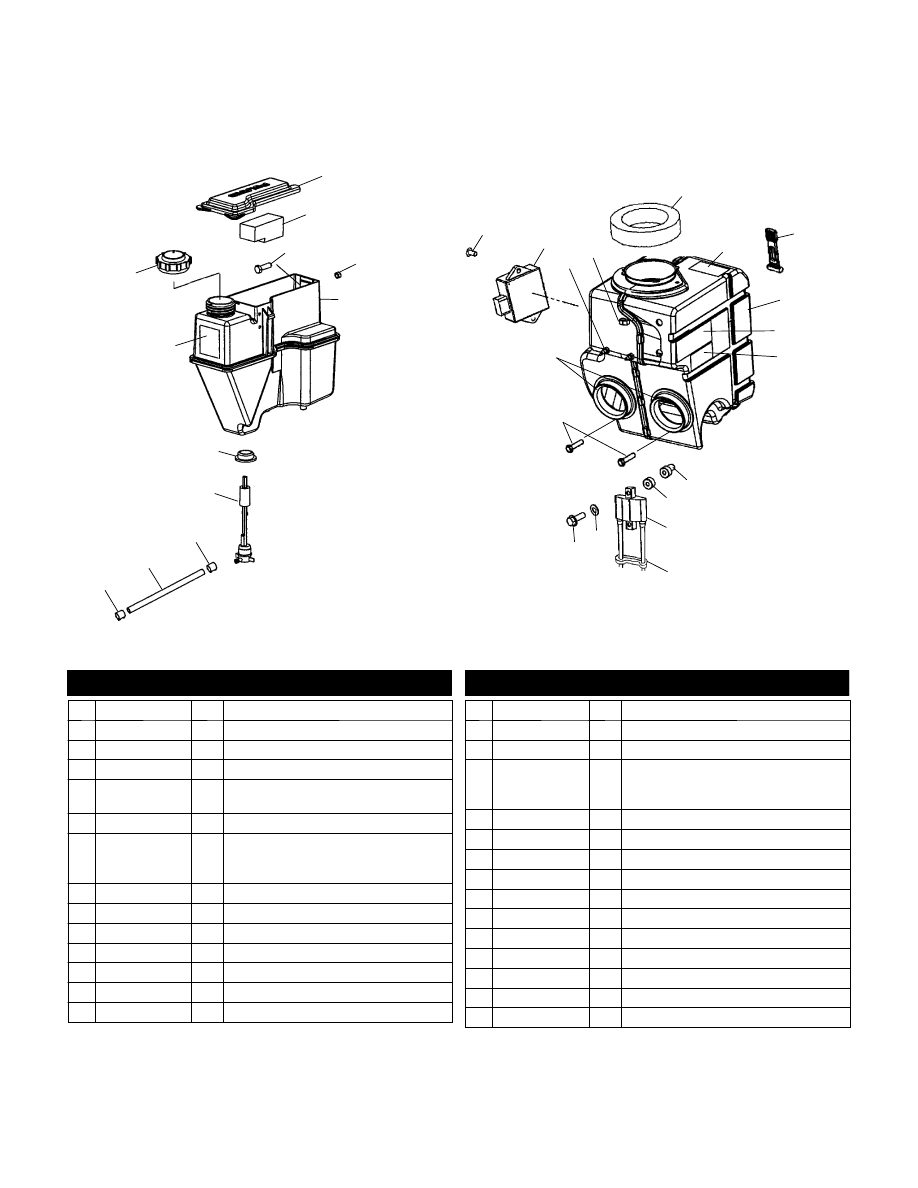

OIL TANK / AIRBOX

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

10

14

13

12

23

8

11

15

29

26

3

5

7

27

24

25

24

E

2003 Polaris Sales Inc.

1

2

20

21

16

4

18

6

19

9

17

22

28

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5434089

1 Cover, Tool Box

2 5812209

1 Foam, Tool Box

3 7512297

1 Screw

4 7542122

1 Nut, Nylok

5 1253539

1261127

1

1

Asm., Oil Tank (Incl. 1,26)

Tank, Oil

6 7512095

2 Screw

7 --------------

1 Kit, CDI (See Magneto, 700 Pg. E3,

Ref. 19, and Magneto, 800 Pg. E11,

Ref. 20)

8 7052127

2 Fitting

9 7670102

1 Clip, Silencer

10 5811983

1 Foam, Air Box, Chimney

11 7075351

1 Decal, Caution, Air Box

12 5433150

1 Strap, Air Box, Top

13 1253501

1 Asm., Air Silencer (Incl. 23 & Decals)

14 7171037

1 Decal, Belt Removal

15 7073426

1 Decal, Greasing

16 7547103

2 Nut, Well

17 7555932

2 Washer, Nylon

18 --------------

1 Coil, Ignition (See Magneto, 700 Pg.

E3, Ref. 17, and Magneto, 800 Pg.

E11, Ref. 17)

19 7080471

1 Clip, Ignition Cable

20 7552604

2 Washer

21 7517610

2 Screw

22 7511862

2 Screw

23 5412157

2 Boot, Carburetor

24 7080307

2 Clamp, Hose

25 8450003-1525

AR Hose

26 4010660

1 Fitting, Oil Sender

27 7052305

1 Grommet, Oil Sender

28 7079003

1 Decal, Oil

29 1240094

1 Cap, Oil

3/03
