Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 10





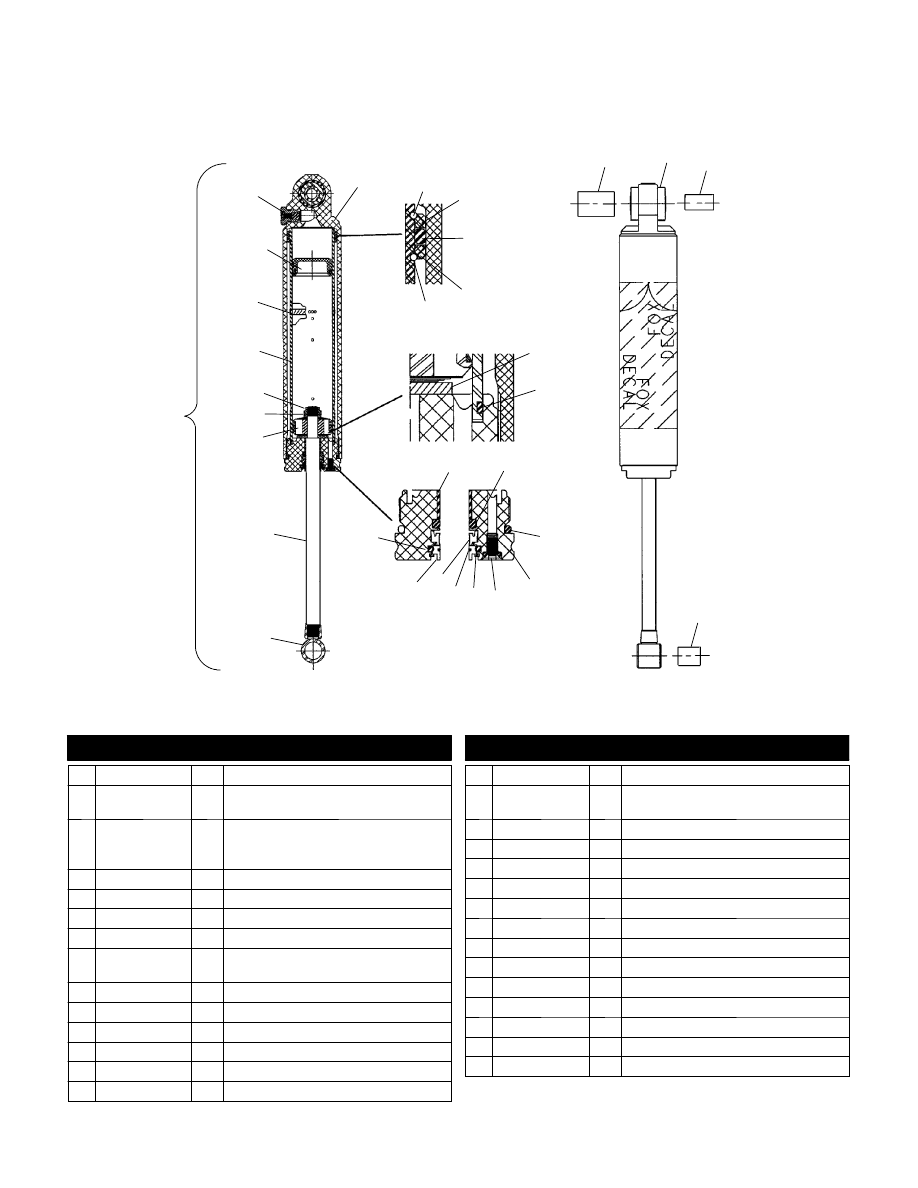

C9

SHOCK (REAR TRACK)(EDGE)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and 700 XC SP EDGE STOCK C S04NP7CSC

and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C

S04NP8CSC

2

3

4

5

6

7

8

9

10

11

12 13 14 15 16 17

18

19

20

21

22

23

24

25

26

27

28

29

1

18

24

23

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7042129

1 Shock, Rear Track, PPS

2 1500295

1500022

1

1

Screw

O-Ring

3 1500481

1500006

1500003

1

1

1

Asm., Floating Piston

Bearing, External

O-Ring

4 1500306

1 Valve, Check

5 1500331

1 Asm., Body, Inner

6 1500016

1 Nut, Lock

7 1500015

1 Plate, Backup

8 1500489

1500002

1

1

Piston

Bearing, Piston

9 1500487

1 Shaft

10 1500302

1 Eyelet

11 1500483

1 O-Ring

12 1500485

1 Scraper, FIST

13 1500266

1 U-Cup

14 1500484

1 O-Ring

15 1500486

1 Ring, Snap, Internal

16 1500295

1500022

1

1

Screw

O-Ring

17 1500482

1 Asm., Bearing FIST (Incl. 11-20)

18 1500228

1 O-Ring

19 1500127

1 O-Ring

20 1500488

1 Bearing

21 1500459

1 O-Ring

22 1500228

2 O-Ring

23 1500097

2 Ring, Retaining, Wire

24 1500336

2 Collar, Alum

25 1500480

1 Asm., Body (Incl. 3)

26 1500311

1 Sleeve .56 ID

27 1500307

2 Bushing

28 5333907

1 Sleeve .385 ID

29 5010422

1 Bushing .385 ID

3/03

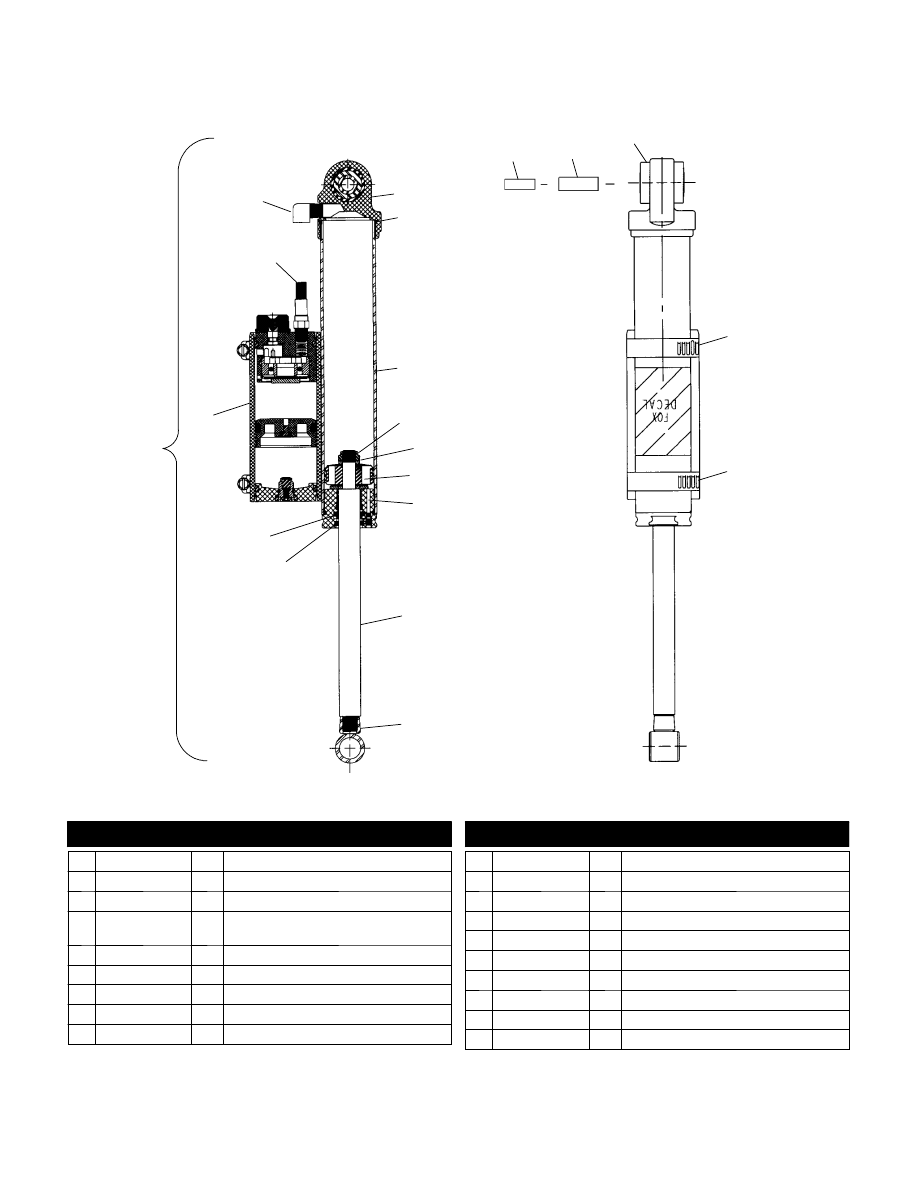

C10

SHOCK AND RESERVOIR (REAR TRACK)(EDGE)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and 700 XC SP EDGE STOCK C S04NP7CSC

and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C

S04NP8CSC

12

3

11

9

18

17

6

13

8

10

5

15

14

7

16

2

19

4

19

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7042196

1 Shock, Rear Track

2 1500157

1 Elbow, 90 Degree

3 1500326

1 Hose

4 --------------

1 Asm., Reservoir (See Shock Compres-

sion Damping Reservoir (Edge) Pg. C13)

5 1500256

1 U-Cup

6 1500257

1 Wiper

7 1500302

1 Eyelet

8 1500322

1 Shaft

9 1500328

1 Bearing

10 2200618

1 Kit, Piston Valving

11 1500074

1 Bumper, Rubber, Top Out

12 1500016

1 Nut

13 1500319

1 Body

14 1500108

1 O-Ring

15 1500244

1 Cap, Body

16 1500327

1 Sleeve

17 1500311

1 Sleeve

18 1500307

2 Bushing

19 1500330

2 Clamp, Hose

3/03

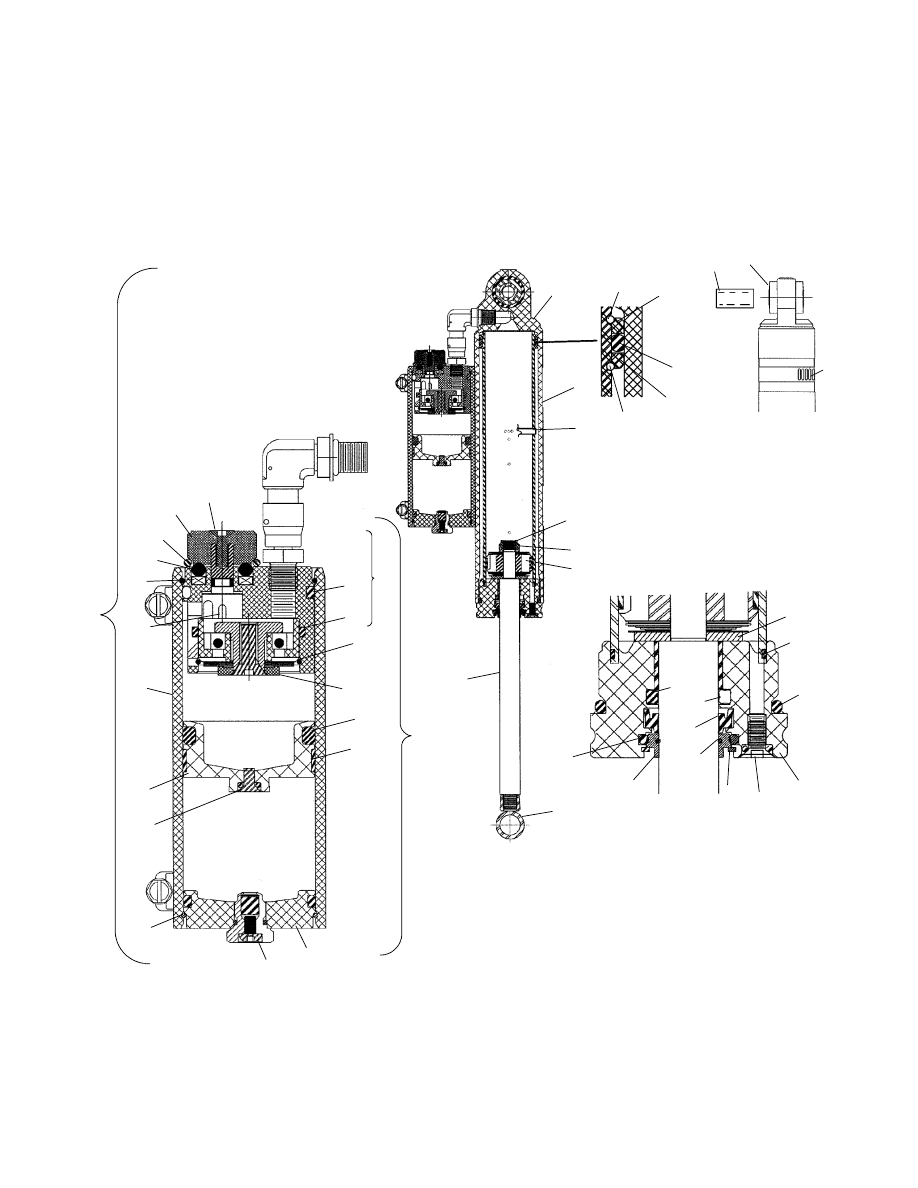

C11

SHOCK (REAR TRACK)(EDGE)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and 700 XC SP EDGE STOCK C S04NP7CSC

and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C

S04NP8CSC

3

2

27

28

26

25
24

22

23

46

45

42

41

40

39

38

35

43

44

37

36

30

31

29

33

32

4

35

31

30

5

6

9

10

11

12

13

14

15

16

17

18

19

20

21

7

8

34

1

E

2003 Polaris Sales Inc.

C12

SHOCK (REAR TRACK)(EDGE)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and 700 XC SP EDGE STOCK C S04NP7CSC

and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C

S04NP8CSC

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7042212

1 Shock, Rear Track, PSCA (Incl. All)

2 1500329

1 Asm., Reservoir (Incl. 3-21)

3 1500555

1 Asm., Compression Damping Housing

(Incl. 4-9,20,21)

4 1500223

1 Screw

5 1500521

1 Knob, 8 Click

6 1500253

1 O-Ring

7 1500226

1 Ball

8 1500225

1 Spring

9 1500254

1 Drum, Compression Damping

10 1500325

1 Reservoir

11 1500235

1 Piston, Floating

12 1500161

1 Screw

13 1500236

1 Ring, Retaining

14 1500232

1 Screw

15 1500514

1 Cap, Reservoir End

16 1500230

1 Bearing

17 1500229

1 O-Ring

18 1500324

1 Plate, Damping

19 1500233

1 Ring, Retaining

20 1500227

1 O-Ring

21 1500228

1 O-Ring

22 1500322

1 Shaft

23 1500302

1 Eyelet

24 1500489

1500002

1

1

Piston

Bearing, Piston

25 1500015

1 Plate, Backup

26 1500016

1 Nut, Lock

27 1500306

1 Valve, Check

28 1500331

1 Body, Internal

29 1500480

1 Asm., Body (Incl. 3)

30 1500097

2 Ring, Retaining, Wire

31 1500336

2 Collar

32 1500311

1 Sleeve .568 ID

33 1500307

2 Bushing

34 1500565

2 Clamp, Hose

35 1500228

1 O-Ring

36 1500228

2 O-Ring

37 1500459

1 O-Ring

38 1500553

1 Asm., Bearing (Incl. 35-46)

39 1500295

1500022

1

1

Screw

O-Ring

40 1500552

1 Ring, Snap, Internal

41 1500554

1 O-Ring

42 1500256

1 U-Cup

43 1500549

1 O-Ring

44 1500260

1 Bearing

45 1500550

1 Scraper, FIST

46 1500551

1 O-Ring

3/03
