Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 9





C5

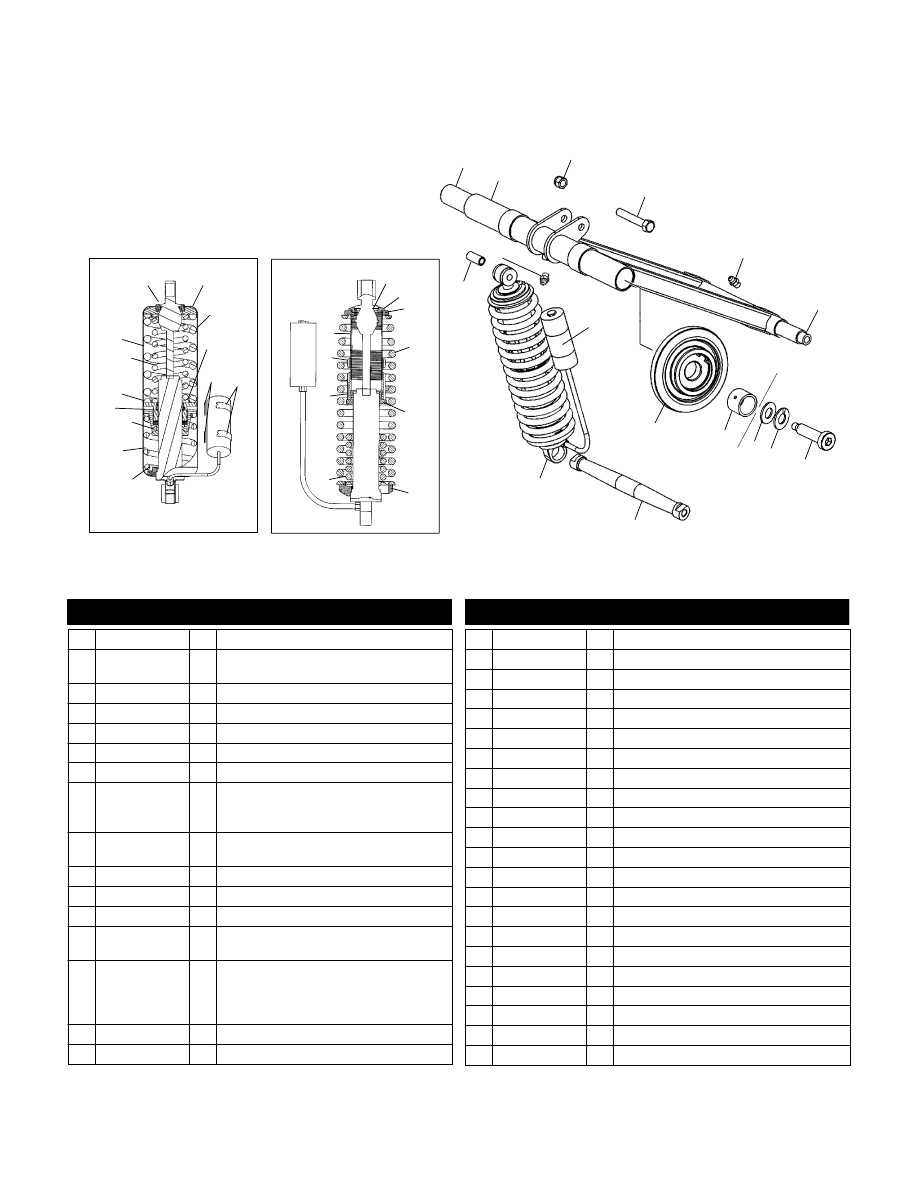

REAR TORQUE ARM (M-10)

700 XC SP EDGE M-10 F/O S04NE7CS and 800 XC SP EDGE M-10 F/O S04NE8CS

1

2

3

4

5

6

8

9

10 11

12

13

15

14

17

20

16

25

18

24

21

23

22

19

5

7

M-10

M-10 ACE

37

34

35

26

31

38

33

28

36

32

27

30

29

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.. Description

Ref. Part No.

Qty.. Description

1 5132578

1 Shaft

2 1541527-067

1541894-067

1

1

Arm, Torque (M-10)

Arm, Torque (ACE)

3 7542439

1 Nut, Nylok

4 7515415

1 Screw

5 7080424

2 Fitting, Lubrication

6 5133093

1 Shaft

7 7079432

1 Decal, M-10, Fox

8 1590308

3514330

7710486

2

2

2

Asm., Wheel

Bearing

Ring, Retaining

9 5132582

7512257

2

2

Collar

Screw, Socket Set

10 7555984

2 Washer, Flat

11 7552614

2 Washer, Lock

12 7517815

2 Screw, Socket Head

13 --------------

1 Shaft, Tapered (See Rear, Suspension

(M-10) Pg. C3, Ref. 25)

14 7042216

7042149

1

1

Shock, Rear Track (See Shock (Rear

Track)(M-10) Pg. D2 for Details)

Shock, Rear Track (See Shock (Rear

Track)(M-10 ACE) Pg. D1 for Details)

15 5333905

1 Sleeve

16 5244747

1 Cap (M-10)

17 5020618

1 Retainer, Spring Slotted (M-10)

18 5132645

1 Nut, Preload (M-10)

19 7041935-067

1 Spring, Shock, Rear (M-10)

20 5433882

1 Bushing

21 5133032

1 Retainer, Spring, Rear

22 7041936-067

1 Spring, Overload, Rear (M-10)

23 5132625

1 Ring, Adjuster (M-10)

24 5132643

1 Nut, Ring Adjuster (M-10)

25 5132794

1 Sleeve (M-10)

26 5133746

1 Retainer, Spring, Lower (M-10 ACE)

27 7042208-067

1 Spring, Compression (M-10 ACE)

28 5434896

1 Bushing, Nylon (M-10 ACE)

29 5812432

2 Pad, Rubber (M-10 ACE)

30 7081119

2 Clamp, Hose (M-10 ACE)

31 5133747

1 Retainer, Spring, Upper (M-10 ACE)

32 7042207-067

1 Spring, Compression (M-10 ACE)

33 5433882

1 Bushing (M-10 ACE)

34 5133744

1 Retainer, Spring, Preload Adj. (M-10 ACE)

35 5133745

1 Collar, Spring, Preload Adj. (M-10 ACE)

36 7042206-067

1 Spring, Compression (M-10 ACE)

37 2683223

1 Cover (M-10 ACE)

38 5133778

1 Collar, Spring, Slotted (M-10 ACE)

5/03

C6

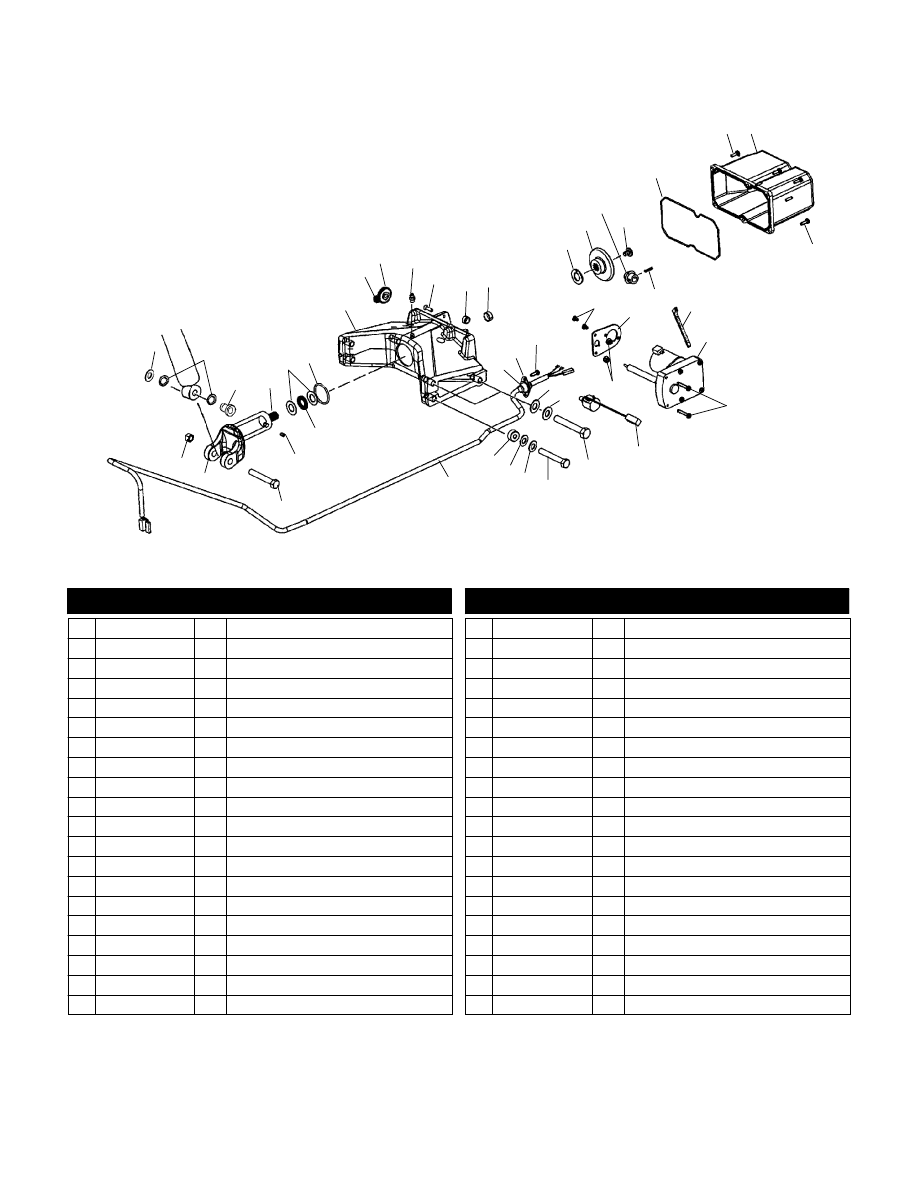

ELECTRIC MODULE (M-10)(ACE)

700 XC SP EDGE M-10 F/O S04NE7CS and 800 XC SP EDGE M-10 F/O S04NE8CS

37

36

28

24

6

15

14

16

39

4

22

16

5

7

8

9

10

12 13

17

18

19

20

21

23

31

26

16

35

38

3

2

1

40

32

30

30

29

29

34

33

27

11

16

25

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5133403

1 Washer

2 5411092

2 O-Ring

3 5133402

1 Bushing

4 5133159

1 Shaft, Screw

5 3514388

2 Bearing, Raceway

6 5412229

1 O-Ring

7 1541692

1 Asm., Casting (Incl. 6,10,12,13)

8 5434728

1 Gear, 12T

9 5434727

1 Gear, 32T

10 7080424

1 Fitting, Lubrication

11 7518088

2 Screw

12 3514385

1 Bearing

13 3514403

1 Bearing

14 5434492

1 Grommet

15 5222998

1 Plate, Grommet

16 7511866

10 Screw

17 7556201

1 Washer, Thrust

18 3221135

1 Gear, Bevel, Large

19 3221136

1 Gear, Bevel, Small

20 7518152

1 Screw

21 5434293

1 Seal, Cover

22 5434292

1 Cover, Motor

23 7661161

1 Pin, Drivlok

24 5246536

1 Plate, Support, Motor

25 7080138

2 Cable Tie

26 4010596

1 Motor

27 7518087

2 Screw

28 7547004

2 Nut, Nylok

29 7556042

6 Washer

30 7552603

6 Washer, Lock

31 4010780

1 Potentiometer, M-10 ACE

32 7518006

4 Screw

33 7518005

2 Screw

34 5133351

2 Spacer

35 2461104

1 Harness, Wire (Incl. 14)

36 3514387

1 Bearing, Thrust

37 7518037

1 Screw, Set

38 7515438

1 Screw

39 5133325

1 Clevis

40 7542439

1 Nut

5/03

C7

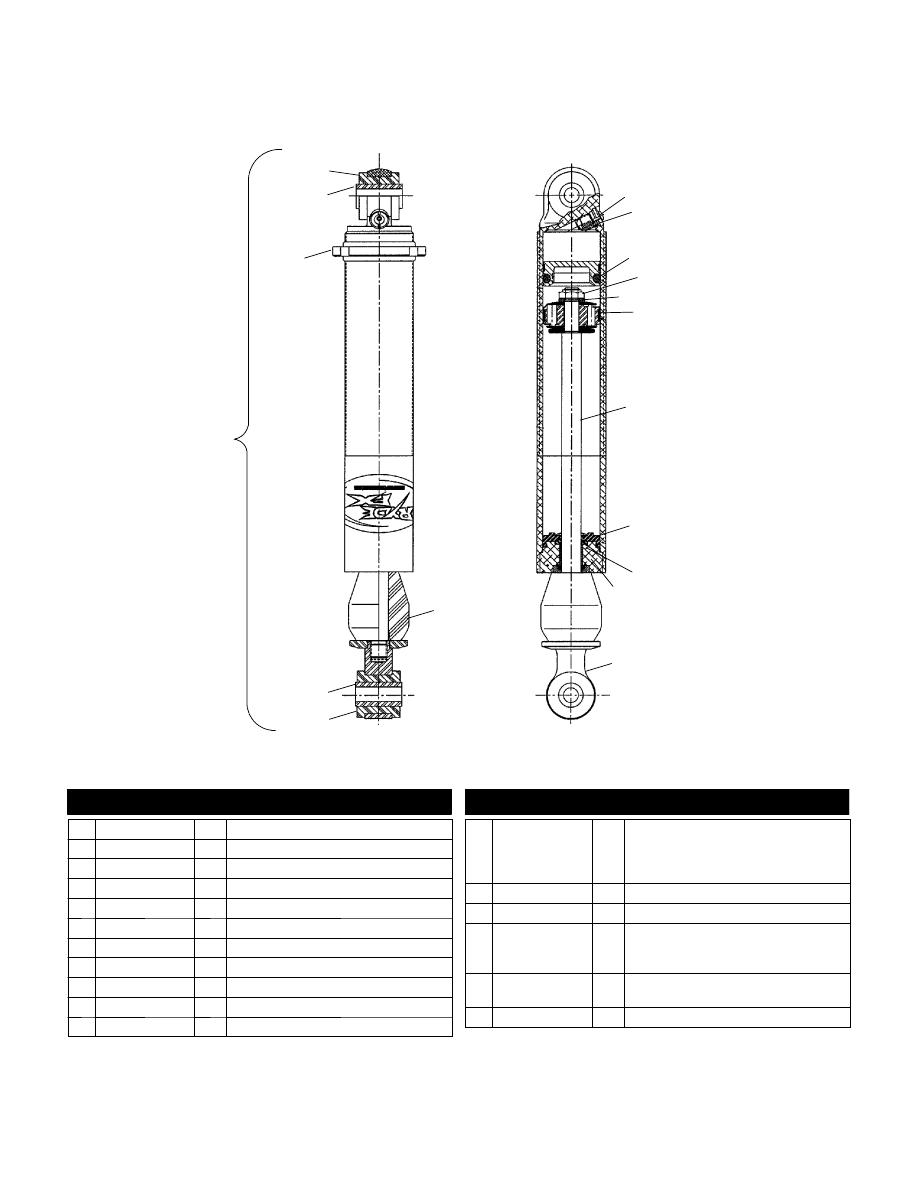

SHOCK - IFS

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

2

3

4

3

5

6

7

8

9

10

11

12

14

15

16

17

1

13

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7041976

2 Shock, IFS, IFP (Incl. All)

2 1700036

2 Bushing

3 1700037

2 Sleeve

4 1700033

1 Nut, Spring Retainer

5 1700072

2 Bushing

6 1700042

1 Bumper

7 1700010

1 Mount, Upper

8 1700007

1 Asm., Cylinder Head

9 1700021

1 Seal, Rod

10 1700022

1 Seal, Cap

11 1700025

1 Shaft

12 1700109

1700031

1700077

1700078

1

1

1

1

Asm., Piston

Band, Wear

Washer, Top-Out

Washer, Back-Up

13 2200618

1 Kit, Piston Valving

14 1700057

1 Nut

15 1700023

1700032

1700048

1

1

1

IFP

Band, Wear

O-Ring

16 1700076

1700047

1

1

Asm., Pressure Valve

O-Ring, Pressure Valve

17 1700056

1 Screw, Valve

3/03

C8

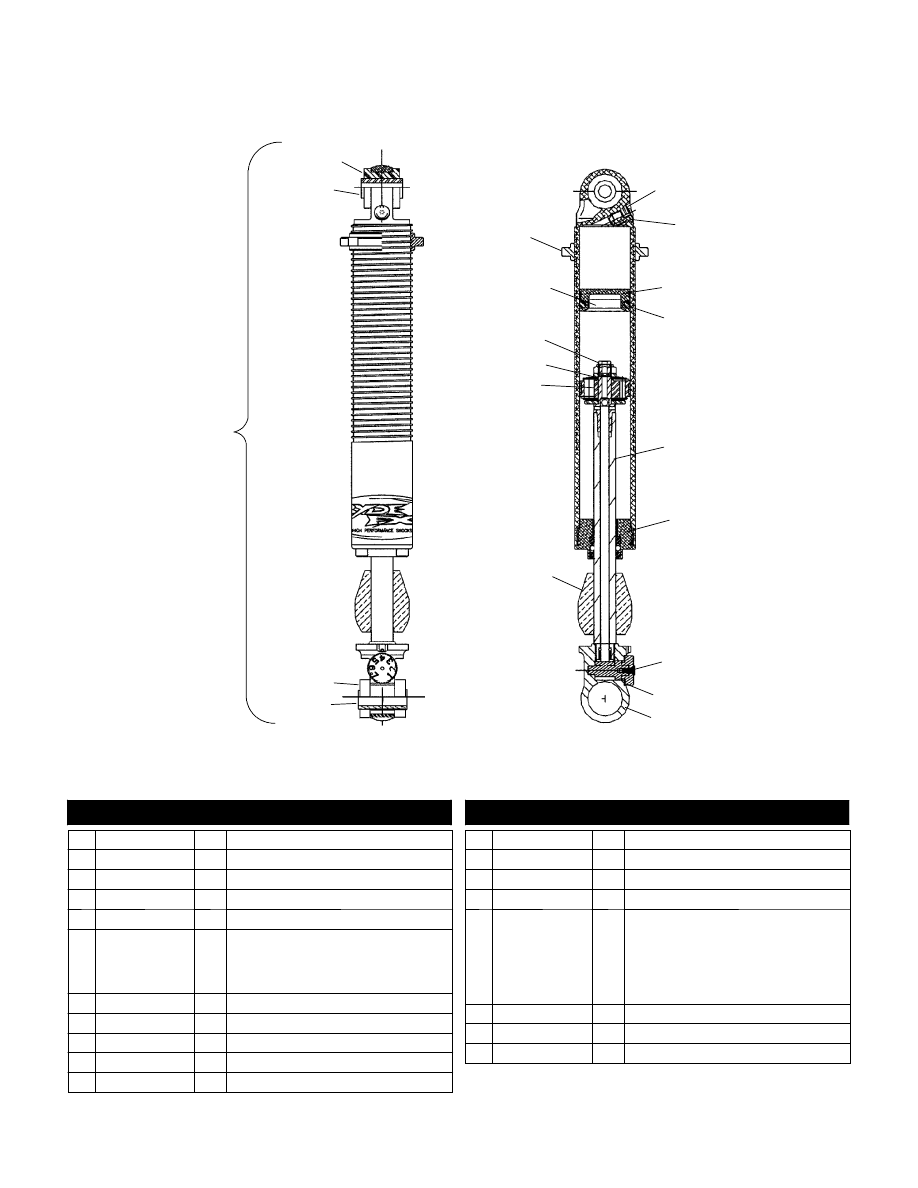

SHOCK - IFS (COMPRESSION ADJUST)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and 700 XC SP EDGE STOCK C S04NP7CSC

and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C

S04NP8CSC

2

3

4

5

6

8

9

10

11

13

14

15

16

17

18

19

7

1

12

3

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7042211

2 Shock, IFS

2 1700036

2 Bushing

3 1700037

1 Sleeve

4 1700072

2 Bushing

5 1700042

1 Bumper, Compression

6 1700109

1700031

1700077

1700078

1

1

1

1

Asm., Piston

Band, Wear

Washer, Top-Out

Washer, Back-Up

7 2200618

1 Kit, Piston Valving

8 1700057

1 Nut

9 1700023

1 IFP

10 1700210

1 Nut, Spring Retainer

11 1700056

1 Screw, Valve

12 1700184

1 Asm., Pressure Valve

13 1700032

1 Band, Wear, IFP

14 1700048

1 O-Ring, IFP

15 1700209

1 Shaft

16 1700206

1700051

1700019

1700046

1700020

--------------

1

1

1

1

1

1

Asm., Cylinder Head

O-Ring, External

Scraper, Rod

O-Ring, Internal

Seal, Rod

Bearing, DU

17 1700192

1 Screw

18 1700193

1 Knob, Clicker

19 1700208

1 Asm., Upper Mount (Incl. 17,18)

2/03
