Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 11





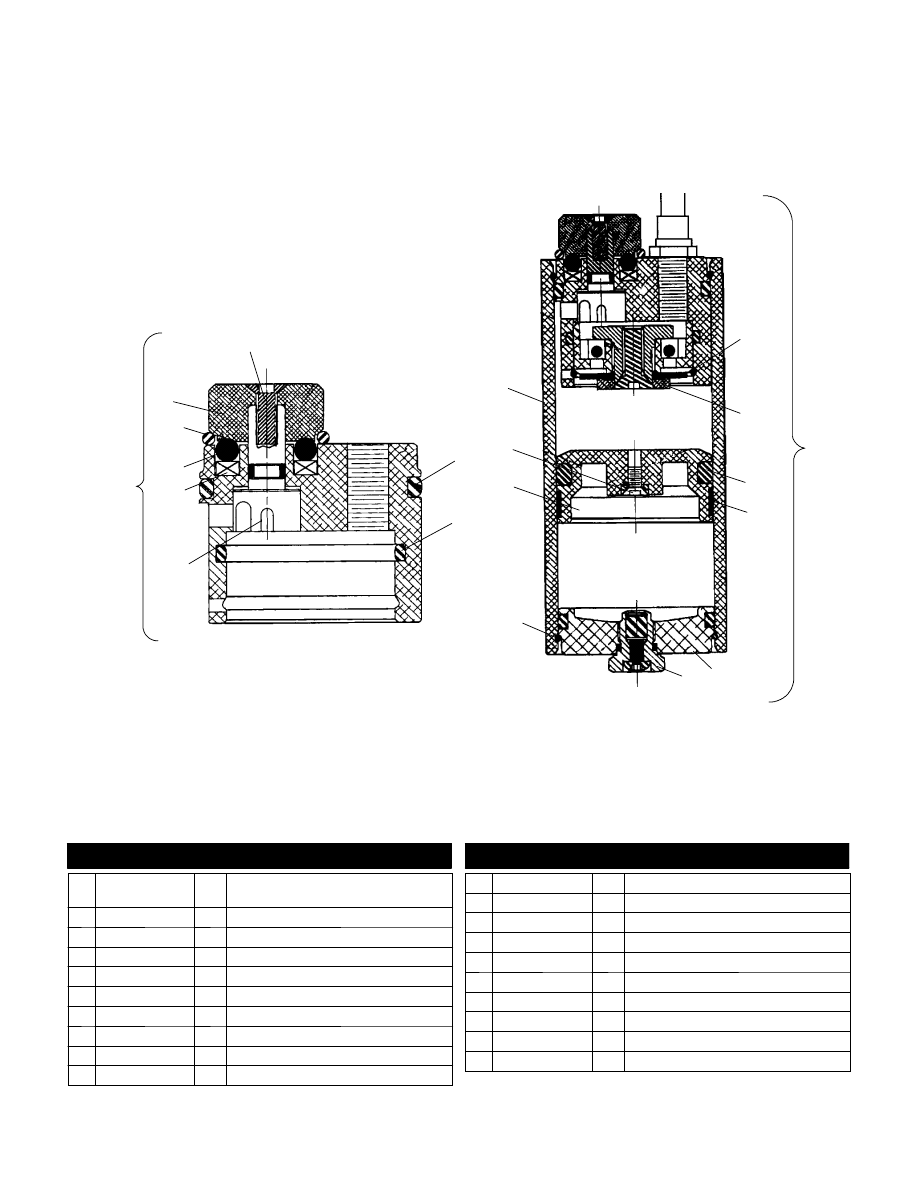

C13

SHOCK COMPRESSION DAMPING RESERVOIR (EDGE)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and 700 XC SP EDGE STOCK C S04NP7CSC

and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C

S04NP8CSC

9

8

5

6

3

2

4

10

13

7

19

18

14 15

12

16

11

17

20

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1500263

1 Asm., Compression Damping Housing

(Incl. 2-9)

2 1500223

1 Screw

3 1500224

1 Knob, Damping Adjust

4 1500253

1 O-Ring

5 1500226

1 Ball

6 1500225

1 Spring

7 1500254

1 Drum, Compression Damping

8 1500227

1 O-Ring

9 1500228

1 O-Ring

10 1500325

1 Reservoir

11 1500161

1 Screw

12 1500235

1 Piston, Floating

13 1500236

1 Ring, Retaining

14 1500232

1 Screw

15 1500231

1 Cap, Reservoir End

16 1500230

1 Bearing

17 1500229

1 O-Ring

18 1500324

1 Plate, Damping

19 1500233

1 Ring, Retaining

20 1500329

1 Asm., Reservoir (Incl. 2-19)

3/03

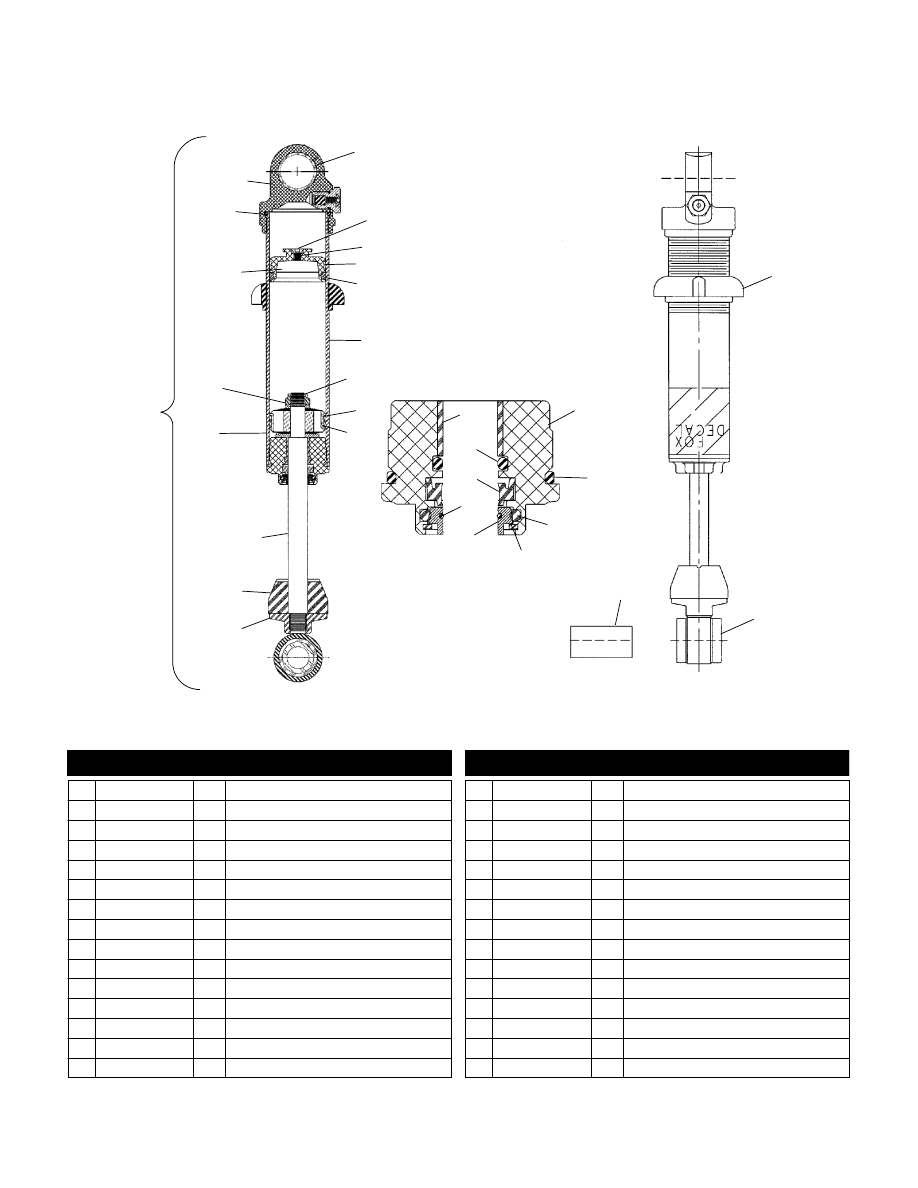

C14

SHOCK (FRONT TRACK) (M-10)

700 XC SP EDGE M-10 F/O S04NE7CS and 800 XC SP EDGE M-10 F/O S04NE8CS

2

3

4

26

29

28

27

12

24

5

22

6

23

14

17

19

20

15

7

9

16

11

25

13

10

8

30

21

18

1

E

2003 Polaris Sales Inc.

((((S

SS

Shhhhoooocccckkkk ((((FFFFrrrroooonnnntttt TTTTrrrraaaacccckkkk))))((((E

EE

Ed

dd

dg

gg

geeee)))) llllooooccccaaaatttteeeed

dd

d P

PP

Pg

gg

g.... FFFF1111))))

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7042224

1 Shock, Front Track, M-10 (Incl. All)

2 1500443

1 Asm., Body Cap

3 1500108

1 O-Ring

4 1500187

1 Piston, Floating

5 1500015

1 Plate, Backup

6 1500017

1 Plate, Top-Out

7 1500247

1 Shaft

8 1500441

1 Bumper

9 1500164

1 Eyelet

10 1500310

1 Sleeve

11 1500309

2 Bushing

12 1500494

1 Ring, Spring Preload

13 1500545

1 Asm., Bearing (Incl. 14-21)

14 1500020

1 O-Ring

15 1500483

1 O-Ring

16 1500486

1 Ring, Snap

17 1500485

1 Scraper, FIST

18 1500484

1 O-Ring

19 1500266

1 U-Cup

20 1500021

1 O-Ring

21 1500488

1 Bearing

22 1500002

1 Bearing

23 2200618

1 Kit, Piston Valving

24 1500016

1 Nut

25 1500442

1 Body

26 1500003

1 O-Ring

27 1500006

1 Bearing

28 1500022

1 O-Ring

29 1500018

1 Screw

30 1500444

1 Bearing

3/03

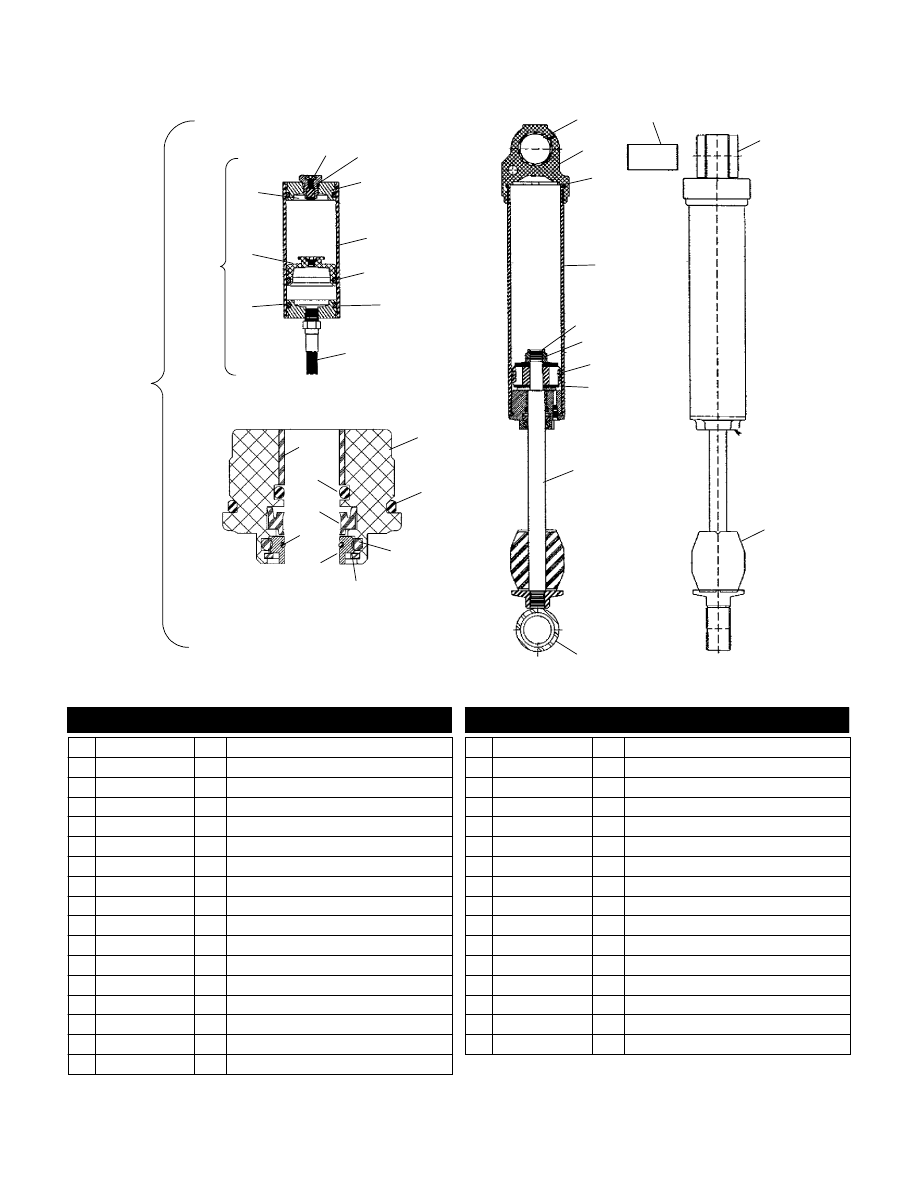

D1

SHOCK (REAR TRACK)(M-10 ACE)

700 XC SP EDGE M-10 F/O S04NE7CS and 800 XC SP EDGE M-10 F/O S04NE8CS

1

2

3

3

4

5

6

7

8

9

10

11

12

13

18

19

20

21

22

23

24

25

26

27
28

29

30

31

32

33

17

16

15

14

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7042149

1 Shock, Rear Track (Incl. All)

2 1500449

1 Asm., Reservoir (Incl. 3-11)

3 1500450

1 Seal, O-Ring

4 1500187

1 Piston, Floating

5 1500560

1 Hose

6 1500163

1 Cap, Reservoir

7 1500003

1 O-Ring

8 1500451

1 Reservoir

9 1500160

1 Asm., Cap, Reservoir

10 1500023

1 O-Ring

11 1500014

1 Asm., Air Valve

12 1500545

1 Asm., Bearing (Incl. 13-20)

13 1500020

1 O-Ring

14 1500483

1 O-Ring

15 1500486

1 Ring, Snap

16 1500485

1 Scraper, FIST

17 1500484

1 O-Ring

18 1500266

1 Bearing

19 1500021

1 O-Ring

20 1500488

1 Bearing

21 1500444

1 Bearing

22 1500563

1 Asm., Cap, Body

23 1500108

1 O-Ring

24 1500561

1 Body

25 1500016

1 Nut, Lock

26 1500015

1 Plate, Backup

27 1500002

1 Bearing

28 1500017

1 Plate, Top-Out

29 1500562

1 Shaft

30 1500564

1 Eyelet

31 5410855

1 Bumper

32 1500309

2 Bushing

33 1500310

1 Sleeve

3/03

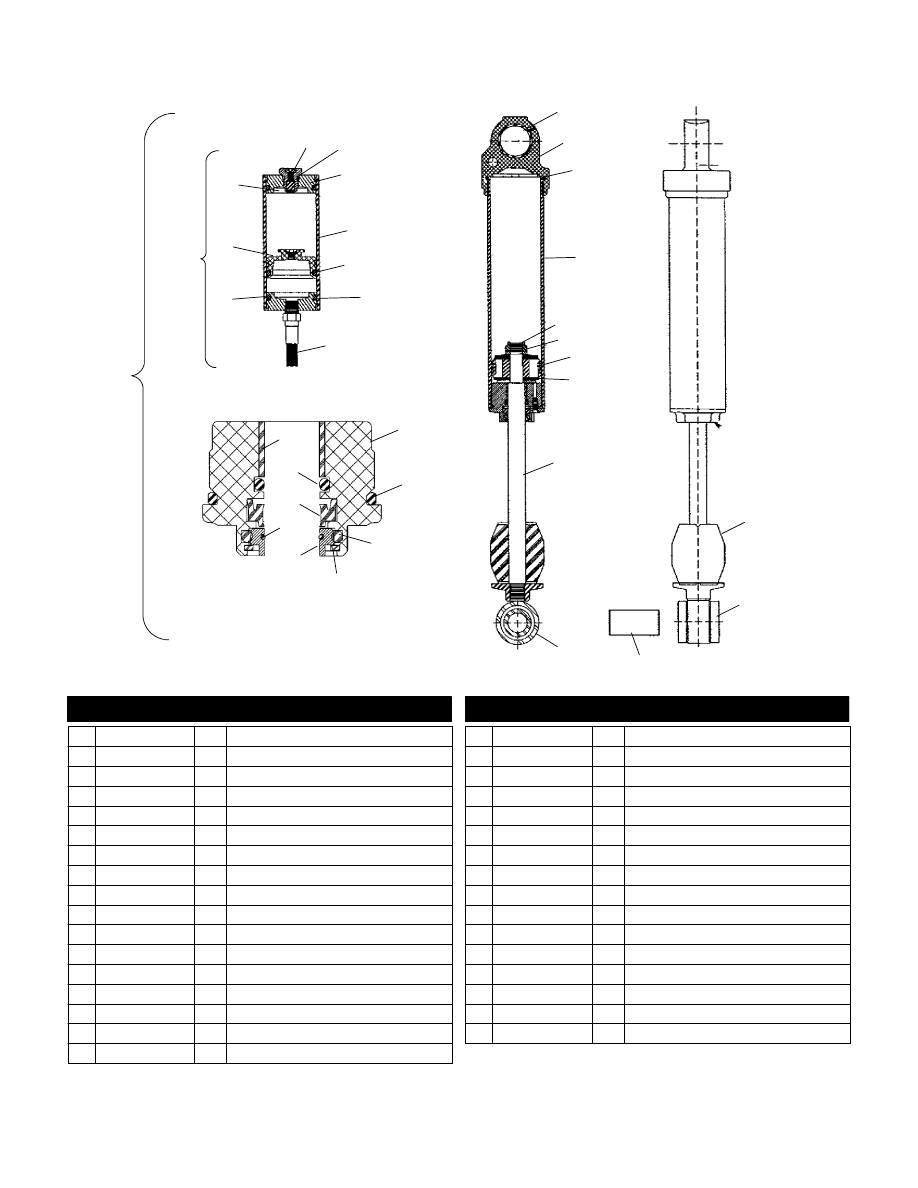

D2

SHOCK (REAR TRACK)(M-10)

700 XC SP EDGE M-10 F/O S04NE7CS and 800 XC SP EDGE M-10 F/O S04NE8CS

3

4

5

6

7

8

9

10

11

12

21

22

23

24

25

26

27

28

29

30

31

32

33

3

1

2

13

14

15

16

17

18

19

20

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7042216

1 Shock, Rear Track, M-10 (Incl. All)

2 1500449

1 Asm., Reservoir (Incl. 3-11)

3 1500450

1 Seal, O-Ring

4 1500187

1 Piston, Floating

5 1500445

1 Hose

6 1500163

1 Cap, Reservoir

7 1500003

1 O-Ring

8 1500451

1 Reservoir

9 1500160

1 Cap, Reservoir

10 1500023

1 O-Ring

11 1500014

1 Asm., Air Valve

12 1500545

1 Asm., Bearing (Incl. 13-20)

13 1500020

1 O-Ring

14 1500483

1 O-Ring

15 1500486

1 Ring, Snap

16 1500485

1 Scraper, FIST

17 1500484

1 O-Ring

18 1500266

1 U-Cup

19 1500021

1 O-Ring

20 1500488

1 Bearing

21 1500444

1 Bearing

22 1500448

1 Cap, Body

23 1500108

1 O-Ring

24 1500446

1 Body

25 1500016

1 Nut, Lock

26 1500015

1 Plate, Backup

27 1500002

1 Bearing

28 1500017

1 Plate, Top-Out

29 1500447

1 Shaft

30 1500164

1 Eyelet

31 1500310

1 Sleeve

32 1500309

2 Bushing

33 5410855

1 Bumper

3/03
