Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 13





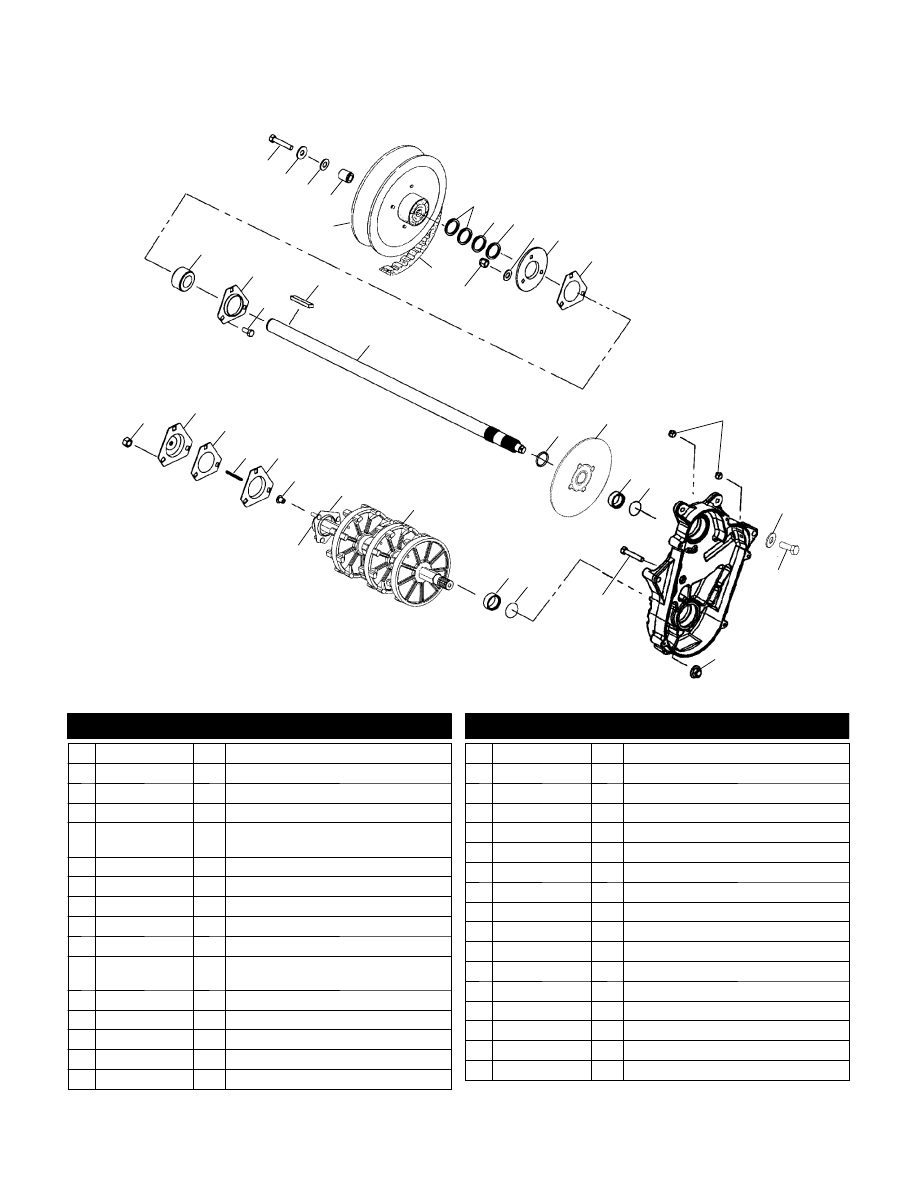

D7

DRIVE TRAIN

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

1

2

3 4

5

6

9

16

11

14

15

10

13

18

19

20

21

22

29

27

30

31

32

33

23

12

17

28

8

26

23

13

22

21

7

14

E

2003 Polaris Sales Inc.

25

24

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7515369

1 Screw (Electric Start)

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5020913

1 Spacer (Electric Start)

5 --------------

1 Asm., Driven Clutch, 221

(See Driven Clutch Pg. D5, Ref. 15)

6 3211080

1 Belt, Drive

7 7555917

1 Washer (Manual Start)

8 7555864

AR Washer

9 7556509

AR Bushing

10 7558402

3 Washer, Flat

11 5241359

7080561

1

1

Flangette w/Grease Fitting

Fitting, Lubrication

12 5811095

1 Gasket, Jackshaft

13 7542324

6 Nut, Nylok

14 3514525

2 Bearing

15 5222751

1 Flangette

16 7512377

3 Bolt, Carriage

17 7721116

1 Key

18 1332220

1 Asm., Jackshaft (Incl. 14,19)

19 7710422

1 Ring, Retaining

20 2202493

1 Kit, Brake Disc

21 5020588

2 Sleeve, Seal

22 5410613

2 O-Ring

23 7542423

3 Nut

24 7558403

1 Washer

25 7518002

1 Screw

26 7515428

2 Bolt, Carriage

27 1590347

1 Asm., Drive Shaft (Incl. 28,29)

28 1012945

1 Asm., Flangette w/Screws

29 3280019

1 Bushing, Speedometer, Metal

30 5243529

1 Flangette

31 3280017

1 Key, Speedometer, Square

32 5830012

1 Gasket, Drive Adaptor

33 3280116

1 Adaptor w/Zerk, Drive

3/03

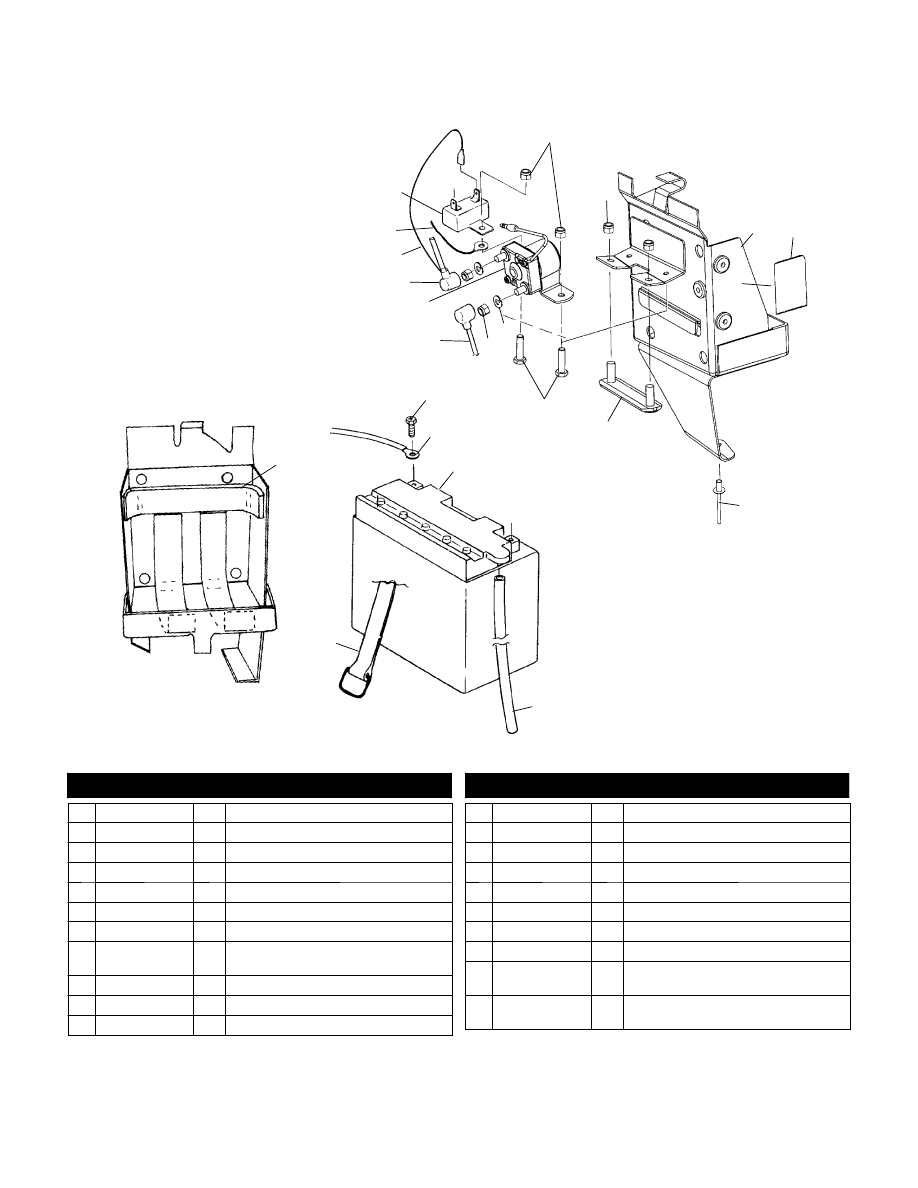

D8

BATTERY BOX

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

1

2

3

10

4

5

6

8

20

21

9

15

12

11

17

19

13

18

7

14

16

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5810290

3 Pad, Battery

2 2450020

1 Strap, Battery Hold-Down

3 5432077

AR Tube, Vent

4 4140006

1 Battery

5 4010114

1 Cable, Battery

6 2200361

1 Kit, Battery Bolt

7 4010107

1 Cable, Solenoid/Starter

8 --------------

1 Switch, Magnetic

(See Starting Motor Pg. E13, Ref. 19)

9 5410346

2 Insulator, Cable

10 2460393

1 Cable, Battery/Solenoid

11 4010108

1 Wire, Jumper, Solenoid/Battery

12 2434008

1 Breaker, Circuit

13 7541925

2 Nut, Nylok

14 7542122

2 Nut, Nylok

15 1013679-067

1 Box, Battery

16 5810129

1 Foil, Tape

17 7621467

1 Rivet

18 1013385

1 Plate, Stud

19 7511930

2 Bolt

20 --------------

2 Washer, Spring

(See Starting Motor Pg. E13, Ref. 18)

21 --------------

2 Nut

(See Starting Motor Pg. E13, Ref. 17)

3/03

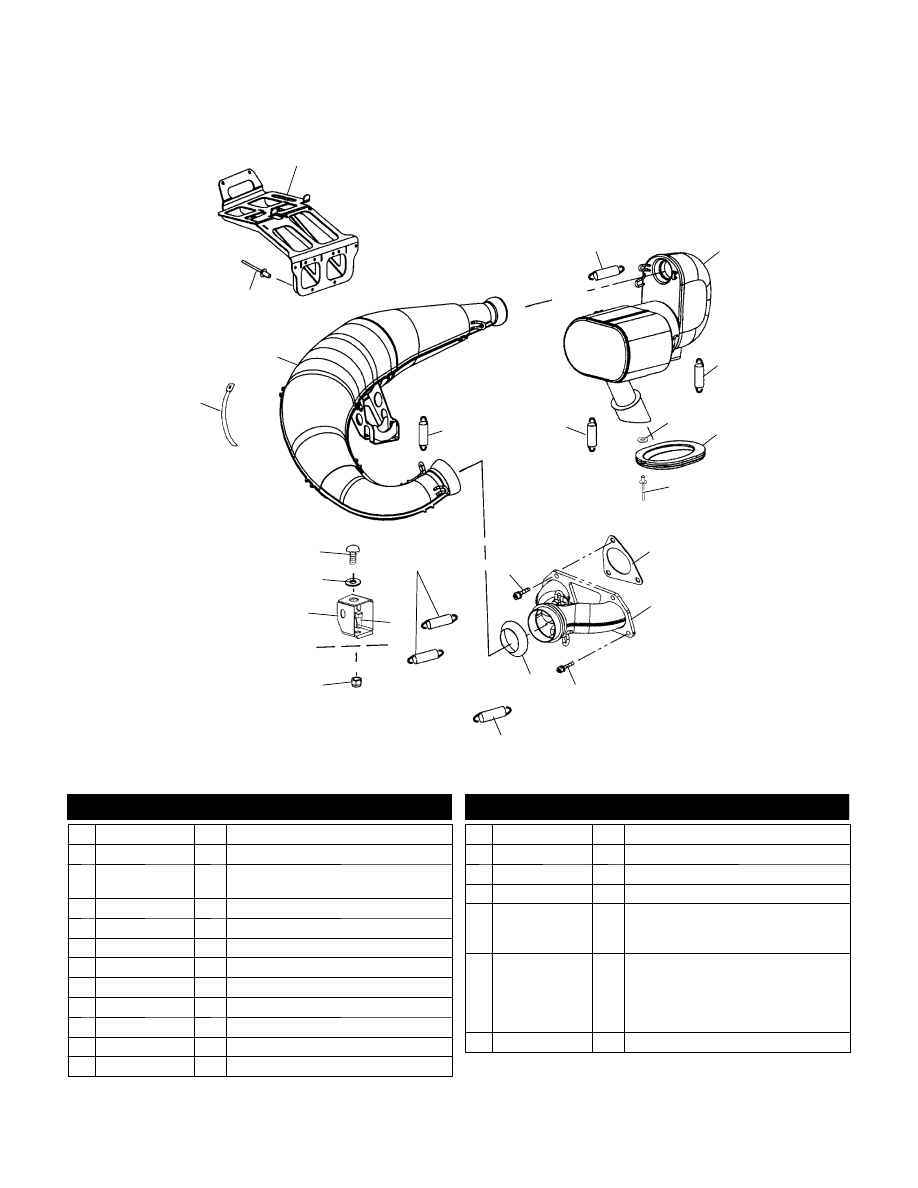

D9

EXHAUST

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

3

6

9

8

11

16

18

1

17

4

4

4

4

19

12

13

10

10

5

7

2

14

15

2

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1261296-029

1 Bracket, Chassis/Resonator

2 7042029

4 Spring

3 1261130-029

1261177-029

1

1

Resonator (700)

Resonator (800)

4 7041687

7 Spring, Exhaust

5 7555904

1 Washer

6 5411684

1 Boot, Exhaust Outlet

7 7621467

1 Rivet

8 5811799

2 Gasket, Exhaust

9 1261124-029

1 Manifold

10 7517322

6 Screw

11 3610046

1 Seal, Exhaust

12 7517935

1 Screw

13 7547180

1 Nut, Flange

14 5245498

1 Bracket, Chassis/Pipe

15 7556004

1 Washer

16 5411576

1 Dampener, Vibration

17 7080740

7080741

7080742

1

1

2

Clamp, .44 x 3.69

Clamp, .44 x 4.25

Clamp, .44 x 6.38

18 1261123

5245929

5245930

5830215

5830216

1

1

1

1

1

Asm., Tuned Pipe

Cover, Tuned Pipe, Top

Cover, Tuned Pipe, Bottom

Matte, Sound, Top

Matte, Sound, Bottom

19 7661637

8 Rivet

3/03

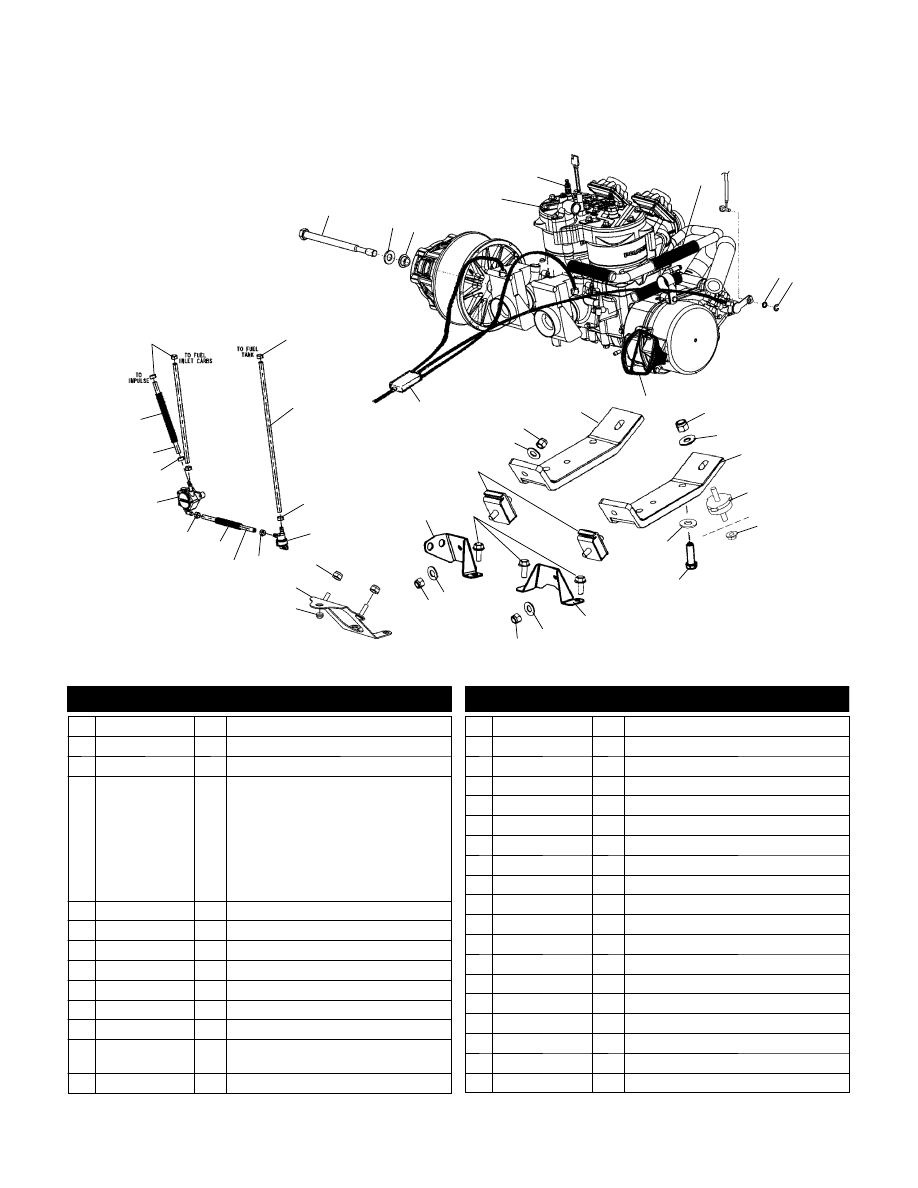

D10

ENGINE MOUNTING

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

11

1

2

5

4

9

12

15

18

23

26

31

32

3

16

10

22

25

7 8

20

17

19

12

18

19

21

18

19

24

24

24

6

14

13

30

25 24

30

24

24

E

2003 Polaris Sales Inc.

27

28

29

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517501

1 Screw

2 7556003

1 Washer

3 5132441

1 Washer, Clutch Retainer

4 2202513

2202517

1

1

Kit, Short Block, S707003 (700)

Kit, Short Block, S807003 (800) NOTE:

The Short Block assembly contains a

crankcase assembly, cylinder and

cylinder head assembly, and a piston

and crankshaft assembly. Prior

authorization is required for warranty

consideration.

5 3070190

2 Spark Plug, RN57YCC, Champion

6 5521398-13

1 Conduit

7 7555944

1 Washer, Nylon

8 7710427

1 E-Ring

9 5431499-070

1 Handle, Recoil

10 7542451

2 Nut, Nylok

11 7555893

2 Washer, Flat

12 5245462

5246381

1

1

Strap, Engine Mount, LH

Strap, Engine Mount, RH

13 3021220

2 Mount, Engine

14 7547180

2 Nut, Flanged

15 7512539

4 Screw

16 7553101

4 Washer, Spring Lock

17 5245044

1 Bracket, Engine Mount, RH

18 7555806

4 Washer, Flat

19 7547008

4 Nut, FLEXLOC

20 1013397

1 Bracket, Engine Mount, LH

21 7517854

3 Screw

22 3021206

2 Mount, Engine

23 7081051

1 Cable, Throttle

24 7080003

8 Clamp, Hose

25 8350017-600

AR Line, Fuel

26 1253424

1 Valve, Fuel

27 7542122

2 Nut, Nylok

28 1014392

1 Bracket, Fuel Pump

29 5410012

1 Plug

30 8360052-25

2 Tubing, Convoluted

31 2520275

1 Pump, Fuel

32 8450040-600

AR Line, Fuel

3/03
