Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 18





E13

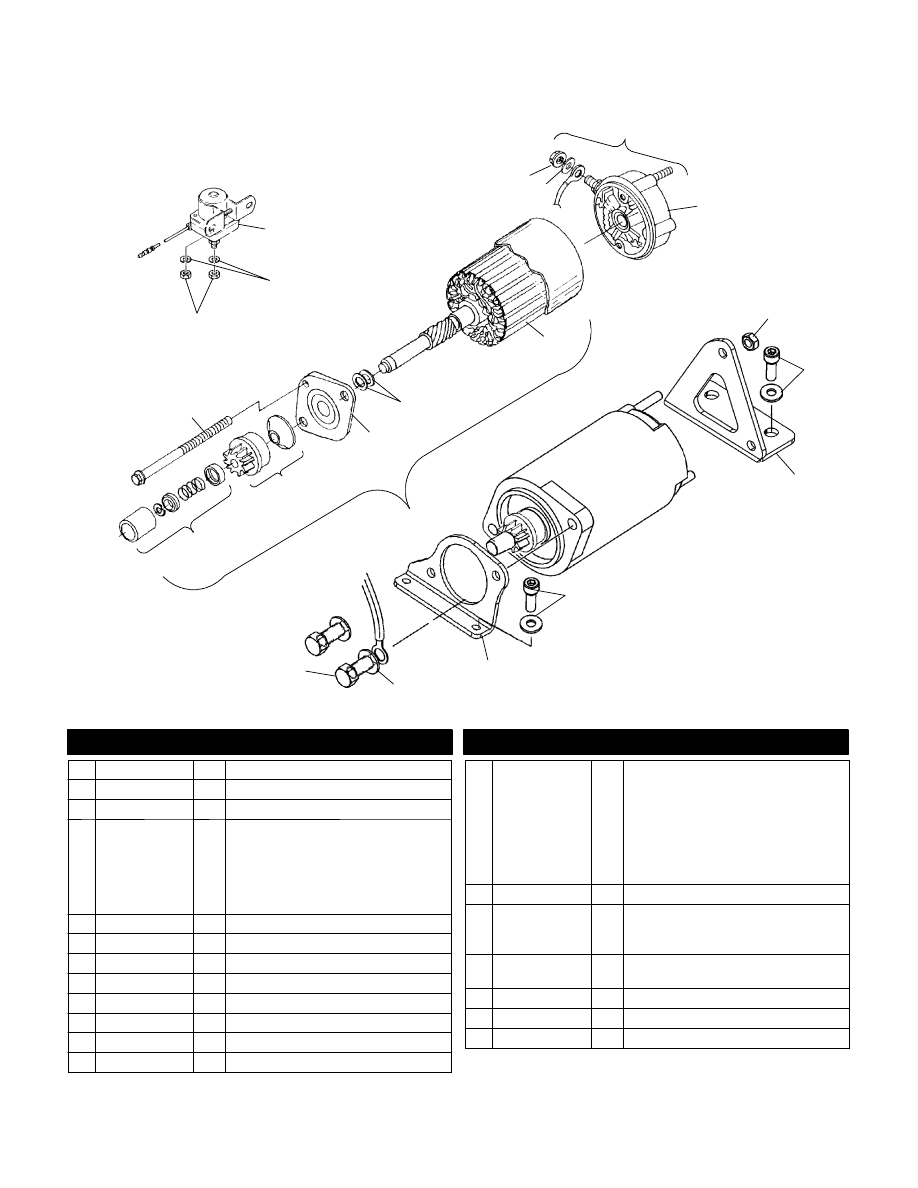

STARTING MOTOR

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

5

10

6

8

7

4

14

12

15

13

16

19

18

17

13

11

3

1

9

6

E

2003 Polaris Sales Inc.

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542105

1 Nut

2 7552801

1 Washer, Spring Lock

3 2200758

1 Kit, Commutator Cap (Incl. 4)

4 2200759

--------------

--------------

--------------

--------------

--------------

1

1

2

1

1

1

Kit, Brush & Spring

Asm., Brush & Screw

Asm., Brush

Bushing, Insulation

Washer, Insulation

Nut

5 7542153

2 Nut

6 7517957

4 Screw

7 5245780

1 Bracket, Starter, Rear

8 5245781

1 Bracket, Starter, Front

9 7552603

2 Washer, Spring Lock

10 7512492

2 Screw

11 4170006

1 Motor, Starter, Domestic

12 2200756

1 Kit, Armature

13 2200755

--------------

--------------

--------------

--------------

--------------

--------------

--------------

1

1

1

1

1

1

1

1

Kit, Drive Hardware

Washer, Curved Spring

Washer, Thrust

Spacer

Spring, Antidrift

Pinion, Stop

Ring, Lock

Cover, Dust

14 2200757

1 Kit, Drive Cap

15 2200754

--------------

--------------

1

1

1

Kit, Drive

Plate, Drive

Pinion

16 2200753

--------------

1

2

Kit, Screw

Bolt, Thru

17 3082939

2 Nut

18 3080077

2 Washer, Spring

19 4010930

1 Switch, Magnetic (Incl. 17,18)

4/03

E14

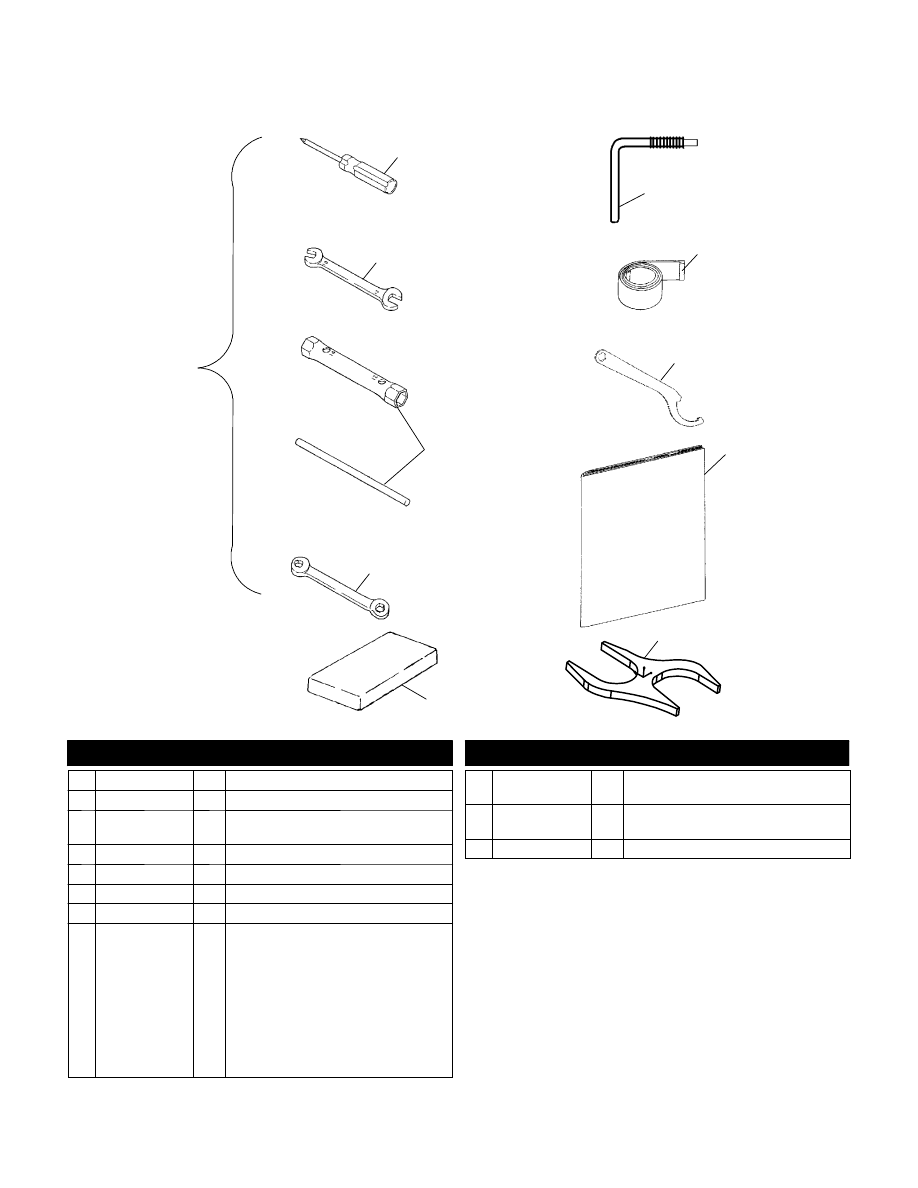

TOOL KIT

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

2

3

4

10

8

7

5

6

9

1

E

2003 Polaris Sales Inc.

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 2873520

1 Kit, Tool (Incl. 2-5)

2 --------------

1 Screwdriver

3 --------------

1 Wrench, 9/16 Inch x 1/2 Inch Open

End

4 --------------

1 Box Wrench, Special

5 --------------

1 Wrench, Box End, 9/16 Inch x 5/8 Inch

6 9918079

1 Video, Suspension Setup (Edge)

7 2872012

1 Tool, Scissor Stop Wrench (Edge)

8 9918199

9918319

9918320

9918275

9918274

1

1

1

1

1

Manual, Owner’s, ’04 Edge 121 Inch

Track

Supplement, Owner’s Manual, ’04 700

XC SP M-10

Supplement, Owner’s Manual, ’04 800

XC SP M-10

Supplement, Owner’s Manual, ’04 700

XC SP Edge

Supplement, Owner’s Manual, ’04 800

XC SP Edge F/O

9 5246657

5246903

2

2

Wrench, Adjuster, M-10

Wrench, Spanner (ACE)

10 7080287

1 Strap, Emergency Starter

(Manual Start)

11 2874113

1 Tool, Belt Removal

3/03

F1

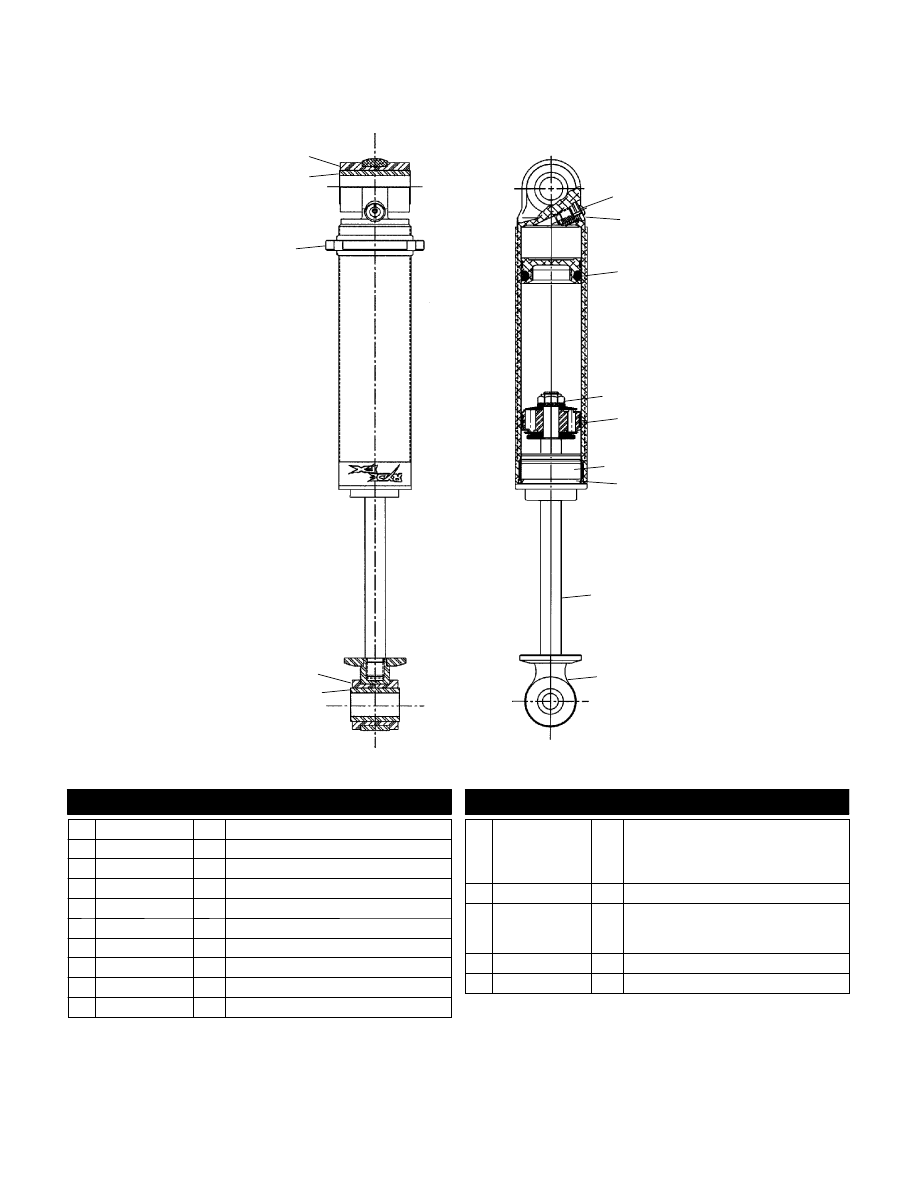

SHOCK (FRONT TRACK)(EDGE)

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and 700 XC SP EDGE STOCK C S04NP7CSC

and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE STOCK A S04NP8CSA and 800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C

S04NP8CSC

E

2003 Polaris Sales Inc.

1

2

3

5

4

6

7

8

9

10

11

12

13

14

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7041975

1 Shock, Front Track

1 1700074

2 Bushing

2 1700071

1 Sleeve

3 1700033

1 Nut, Spring Retainer

4 1700075

2 Bushing

5 1700069

1 Sleeve

6 1700010

1 Mount, Upper

7 1700026

1 Shaft

8 1700051

1 O-Ring

9 1700156

1 Asm, Cylinder Head

10 1700103

1700031

1700077

1700078

1

1

1

1

Piston, Banded

Band, Wear

Washer, Top-Out

Washer, Back-Up

11 1700057

1 Nut

12 1700023

1700032

1700048

1

1

1

IFP

Band, Wear

O-Ring

13 1700076

1 Asm., Pressure Valve

14 1700056

1 Screw, Valve

4/03

C

h

anged

p

ages

in

9918843

1

2

3

4

5

6

7

8

9

10

11

12

13

14

A

cover

toc

B

x

C

D

E

x

x

F

G

1

2

3

4

5

6

7

8

9

10

11

12

13

14
