Снегоход Lynx Yeti Pro 550. Руководство - часть 9

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять тяжёлый снегоход в оди-

ночку. Пользуйтесь подъёмными

устройствами и приспособлени-

ями, позовите кого-нибудь на по-

мощь.

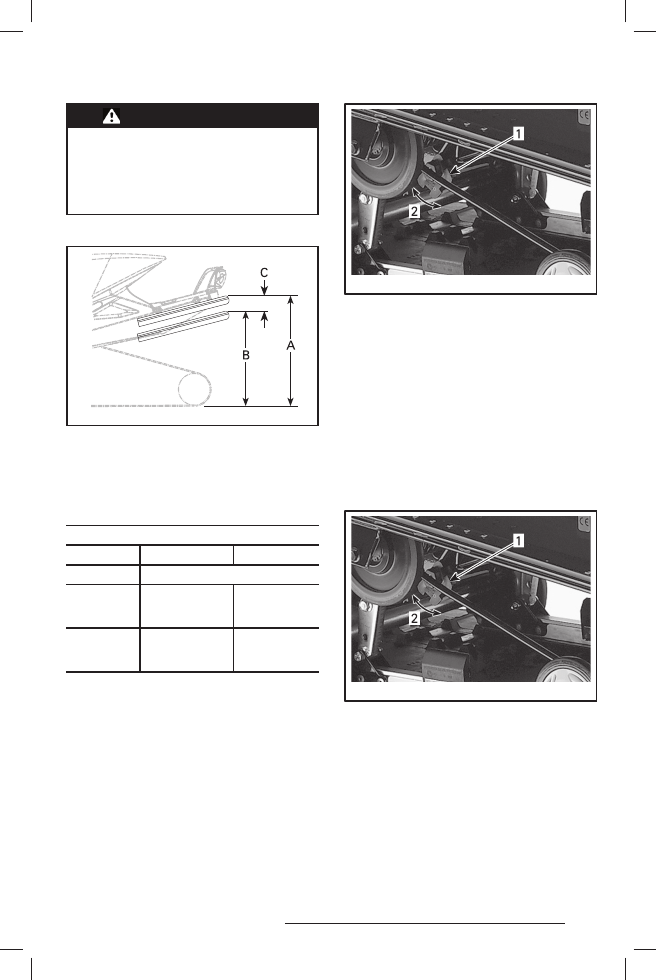

Регулировка задних пружин

mmo2 006 -003 -022_a

ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИ-
РОВКА
А. Подвеска растянута на полный ход
В. Подвеска сжата под действием веса водите-

ля, пассажира и груза

С. Разница между измерениями «А» и «В» не долж-

на превышать 50—75 мм (см. таблицу)

РЕГУЛИРОВКА ЗАДНИХ ПРУЖИН

«С»

ПРИЧИНА

РЕШЕНИЕ

50—75 мм

Регулировка не требуется

Более

75 мм

Слишком

мягкая

регулировка

Увеличить пред-

варительный

натяг

Менее

50 мм

Слишком

жёсткая

регулировка

Уменьшить пред-

варительный

натяг

Увеличение предварительного натяжения
пружины
ПОДВЕСКА XWLS/WLS

ВНИМАНИЕ: Для увеличения на-

тяжения пружины левый регули-

ровочный кулачок поворачивайте

по часовой стрелке, а правый —

против часовой стрелки. Левый

и правый регулировочные кулач-

ки можно оставить в разных поло-

жениях.

mmo2008-001-006_a

ТИПОВОЙ ВАРИАНТ
1. Регулировочный кулачок
2. Повернуть для увеличения предварительного

натяжения пружины

Уменьшение предварительного натяжения
пружины
ПОДВЕСКА XWLS/WLS

ВНИМАНИЕ: Для уменьшения на-

тяжения пружины левый регули-

ровочный кулачок поворачивай-

те против часовой стрелки, а пра-

вый — по часовой стрелке. Левый

и правый регулировочные кулач-

ки можно оставить в разных поло-

жениях.

mmo2008-001-006_a

1. Рукоятка регулятора
2. Повернуть для уменьшения предварительно-

го натяжения пружины

2. Регулировка удлинителя

Регулировка удлинителя выполняется для
улучшения хода гружёного снегохода с учё-
том состояния снежного покрова.

24.12.2010 12:42:13

Для улучшения хода по глубокому снегу или
движения задним ходом: ослабьте контргай-
ку; затяните гайку на 3/4 оборота после кон-
такта гайки с шайбами. Затяните контргайку.
Аналогично отрегулируйте удлинитель с дру-
гой стороны.
Для улучшения хода по трассе гружёного сне-
гохода или буксировки груза: ослабьте кон-
тргайку. Затяните на 3 оборота (это максимум)
после контакта контргайки с шайбами. Затяни-
те контргайку. Аналогично отрегулируйте уд-
линитель с другой стороны.

3. Ограничитель хода серьги

Для движения по глубокому снегу: не устанав-
ливайте быстросъёмные шайбы (с прорезью).
Для движения по трассе с пассажиром или
грузом: установите по одной быстросъёмной
шайбе под каждым резиновым упором.
Для движения по трассе с тяжёлым грузом
или для буксировки груза: установите по две
быстросъёмных шайбы под каждым резино-
вым упором.

ВНИМАНИЕ: Количество установ-

ленных шайб должно быть одина-

ковым с обеих сторон.

1. Быстросъёмные шайбы
2. Гайка
3. Контргайка

4. Ленточный ограничитель — пере-

распределение нагрузки

● Двигаясь на малой скорости, полностью

нажмите рычаг акселератора, дав снего-
ходу полное ускорение.

● Обратите внимание на управляемость

снегохода.

● При необходимости отрегулируйте ленточ-

ный ограничитель.

ВНИМАНИЕ: После регулировки

ленточного ограничителя необхо-

димо отрегулировать натяжение гу-

сеницы.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом регулировки под-

вески:

–

Остановите снегоход в безопас-

ном месте.

–

Отсоедините шнур безопасности.

–

Поднимите заднюю часть снего-

хода подходящим для этой цели

подъёмным устройством.

–

Уб е д и т е с ь , ч т о п о д ъ ё м н о е

устройство стоит устойчиво

и надёжно закреплено.

ЛЕНТОЧНЫЙ ОГРАНИЧИТЕЛЬ

ПЕРЕРАСПРЕДЕЛЕНИЕ

НАГРУЗКИ

РЕГУЛИРОВКИ

УПРАВ-

ЛЯЕ-

МОСТЬ

ГУСЕНИЦА

(ЛЫЖИ)

ПРОБЛЕМА

РЕШЕНИЕ

Комфорт-

ная

Хорошее пе-

рераспределе-

ние веса (лёгкое

давление)

Регулировка не требуется

Лёгкая

Избыточное пе-

рераспределе-

ние веса (отрыв

от опорной по-

верхности)

Слишком

длинный

ограничи-

тель

Уменьши-

те длину

ограничи-

теля

Тяжёлая

Недостаточное

перераспреде-

ление веса

Слишком ко-

роткий огра-

ничитель

Увели-

чить длину

ограничи-

теля

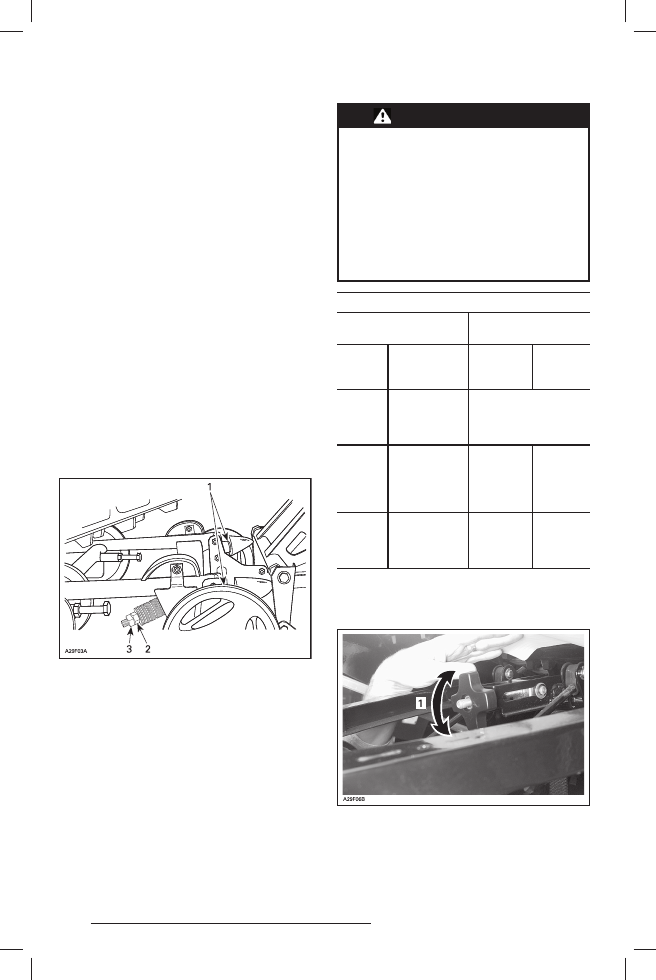

Регулировка длины ленточного огра-

ничителя

ПОДВЕСКА XWLS/WLS

1. Для изменения длины вращать кулачок в том

или ином направлении

24.12.2010 12:42:13

ПРОБЛЕМА

МЕТОДЫ УСТРАНЕНИЯ

«Рысканье» передней подвески

– Проверьте положение лыж и угол развала. Обратитесь

к дилеру Lynx

– Уменьшите предварительное натяжение задней пружины

Снегоход проявляет неустойчивость

и стремится развернуться относительно

своего центра

– Уменьшите силу действия переднего рычага задней подвески
– Увеличьте предварительное натяжение задней пружины

Рулевое управление затруднено

– Увеличить длину ленточного ограничителя

Задняя подвеска кажется слишком жёсткой – Уменьшите предварительное натяжение задней пружины

Задняя подвеска кажется слишком мягкой

– Увеличьте предварительное натяжение задней пружины

Периодические «пробои» переднего амор-

тизатора задней подвески

– Увеличьте длину ленточного ограничителя

Сильная пробуксовка гусеницы в начале
движения

– Увеличьте длину ленточного ограничителя
– Измените положение тела

Особенности движения по глубокому снегу

При движении по глубокому снегу может возникнуть необходимость отрегулировать удлинитель,
длину ленточного ограничителя и/или изменить положение тела водителя, чтобы скорректиро-
вать угол касания гусеницы опорной поверхности. Ваш водительский опыт должен подсказать,
как лучше выполнить регулировку. Обязательно учитывайте состояние снежного покрова.

РЕКОМЕНДАЦИИ ПО РЕГУЛИРОВКЕ ПОДВЕСКИ

24.12.2010 12:42:14

ТОПЛИВО И МАСЛО

Рекомендуемое топливо

См. раздел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-
КИ» в конце настоящего документа.

ПРИМЕЧАНИЕ: Не экспериментируйте с дру-
гими сортами топлива (по составу или окта-
новому числу). Эксплуатация снегохода с ис-
пользованием не рекомендованных сортов то-
плива может привести к ухудшению эксплуата-
ционных характеристик изделия, а также стать
причиной выхода из строя ответственных де-

талей системы подачи топлива и двигателя.

МИНИМАЛЬНО ДОПУСТИМОЕ

ОКТАНОВОЕ ЧИСЛО

ДВИГАТЕЛЬ

95 RON

98 RON

550

V-800 4-TEC

ПРЕДОСТЕРЕЖЕНИЕ

Не заправляйте бак доверху, если

собираетесь оставить снегоход

в теплом помещении. При нагреве

топливо может начать вытекать

из-под крышки заливной горло-

вины. Бензин является горючим

и взрывоопасным продуктом. Вы-

тирайте все потеки топлива с кор-

пуса снегохода.

Топливный антифриз

При использовании топлива с кислородными
добавками топливный антифриз и водопогла-
щающие присадки не применяются.

24.12.2010 12:42:14
