При установке шнура безопасности с другим
кодом запуск двигателя возможен, но макси-
мальная частота вращения будет недостаточ-
на для включения вариатора и движения сне-
гохода.

Дополнительные шнуры безопасности

Дилер Lynx может запрограммировать модуль
МРЕМ или ECU для работы с 8 различными
шнурами безопасности (колпачками).

Мигание сигнальной лампы систе-

мы DESS

Мигание сигнальной лампы DESS с интерва-
лом 1,5 секунды означает плохой контакт. Дви-
жение на снегоходе невозможно.

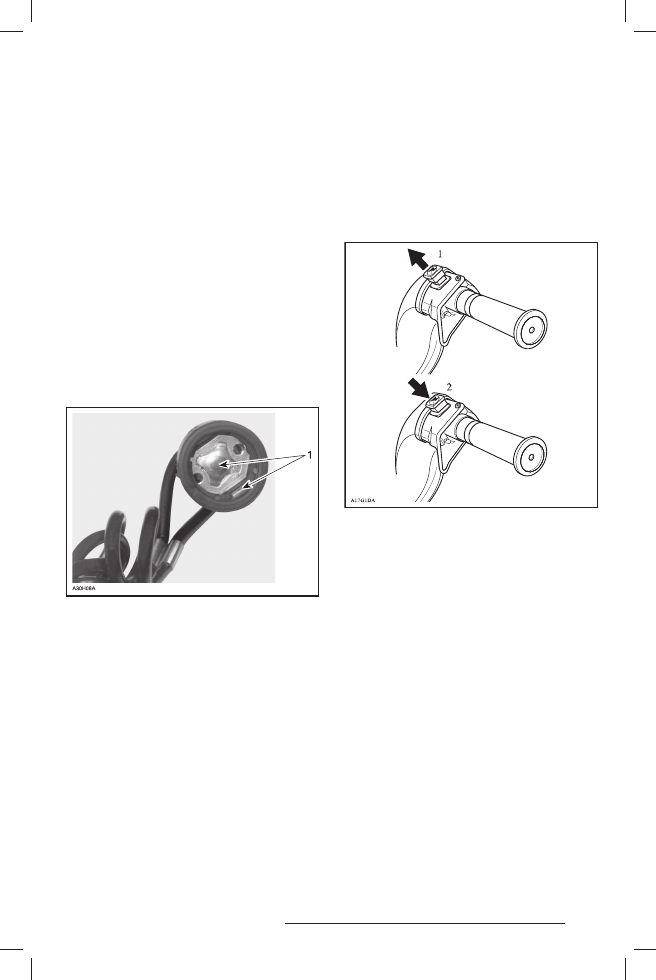

Чтобы проверить контакт, отсоедините шнур
безопасности. Убедитесь, что колпачок шну-
ра очищен от грязи или снега. Снова подсо-
едините шнур безопасности и повторите за-
пуск двигателя. Если предупреждающие сиг-
налы не прекращаются, обратитесь к дилеру.

1. Очистить от грязи и снега

Мигание сигнальной лампы DESS с частотой
3 раза в секунду указывает на использование
шнура безопасности с кодом, который не рас-
познаётся модулем МРЕМ. Движение на сне-
гоходе невозможно.

10) Сигнальная лампа систе-

мы DESS

Включение лампы подтверждает состояние
системы DESS. См. выше.

11) Выключатель двигателя

Кнопка (или тумблер) выключения двигателя
находится на правой рукоятке руля. Для того
чтобы быстро заглушить двигатель в случае
какой-либо опасности, переведите выключа-
тель в положение OFF (выкл.) и одновременно
нажмите на рычаг тормоза. При запуске дви-
гателя выключатель должен находиться в по-
ложении ON (вкл.).

1. Положение ON (вкл.)
2. Положение OFF (выкл.)

Водитель должен научиться уверенно, поль-
зоваться этим выключателем, неоднократно
потренировавшись в пуске и выключении дви-
гателя. Действия по выключению двигателя
должны быть доведены до автоматизма, что-
бы в трудной ситуации не задумываться, как
заглушить двигатель.

12) Электрический звуковой

сигнал

Кнопка электрического звукового сигнала на-
ходится на левой рукоятке руля.

24.12.2010 12:42:12

ТОЛЬКО НА МОДЕЛЯХ YETI PRO V-800 (МО-
ДЕЛИ ДЛЯ ЕС)

1. Кнопка электрического звукового сигнала

13) Переключатель света

фары

Переключатель расположен на левой рукоятке
руля и предназначен для переключения ближ-
него и дальнего света фары. Заметьте, что при
запуске двигателя приборы освещения вклю-
чаются автоматически.

14) Рукоятка ручного стартера

МОДЕЛИ 550/PRO 550
Рукоятка ручного стартера находится с пра-
вой стороны снегохода. Чтобы привести в дей-
ствие механизм ручного стартера, медленно
потяните рукоятку на себя и, когда почувству-
ете сопротивление, энергично дёрните руко-
ятку. Медленно верните рукоятку в исходное
положение.

15) Рычаг воздушной заслонки

МОДЕЛИ 550/PRO 550

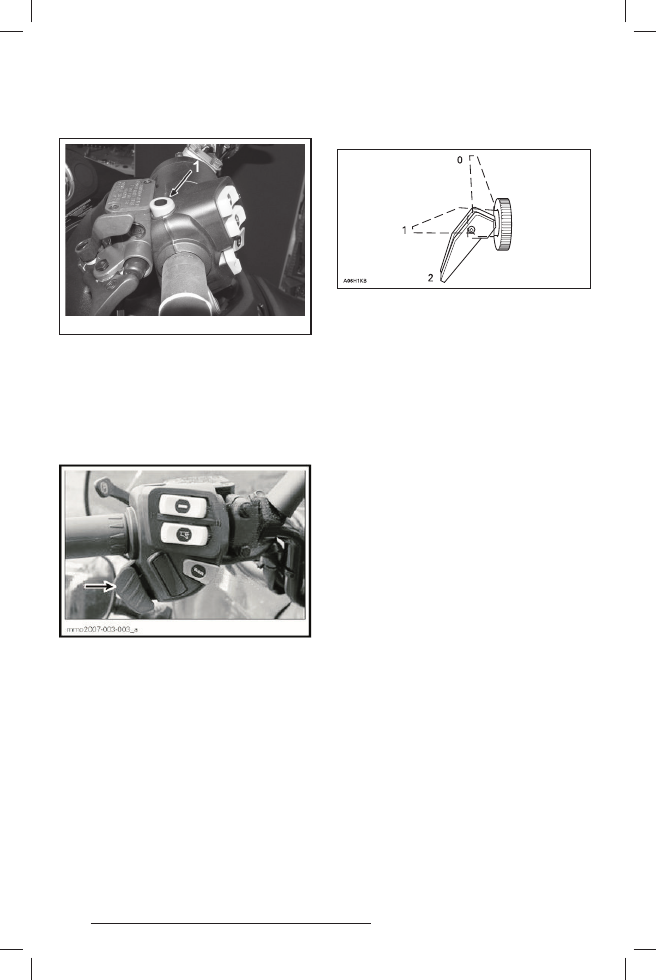

1. OFF (выкл.)
2. Положение 1
3. Положение 2

Пуск холодного двигателя

ПРИМЕЧАНИЕ: Не нажимайте рычаг дрос-
сельной заслонки во время пуска двигателя.
Переместите рычаг воздушной заслонки в по-
ложение 2 и пустите двигатель. Как только
двигатель начнёт работать, переведите ры-
чаг воздушной заслонки в положение 1. Че-
рез несколько секунд (максимум 10) верните
рычаг воздушной заслонки в положение OFF.
ПРИМЕЧАНИЕ: При низкой температуре
(ниже –20 °С), возможно, потребуется не-
сколько раз переключить рычаг воздушной
заслонки из положения OFF в положение 1
и обратно.

Пуск прогретого двигателя

Пустите двигатель, не прикрывая воздушную
заслонку. Если двигатель не начал работать
после двух попыток запуска с помощью руч-
ного стартера или после двух включений элек-
трического стартера (по 5 секунд), поверни-
те рычаг воздушной заслонки в положение 1.
Пустите двигатель, не нажимая рычаг дроссе-
ля. Когда двигатель заработает, полностью от-
кройте воздушную заслонку (положение OFF).

16) Одометр

Одометр показывает общий пробег снегохо-
да в километрах. Показания одометра мож-
но обнулить.

17) Счётчик пробега за по-

ездку

Прибор показывает пробег снегохода. Показа-
ния счётчика пробега можно обнулить.

24.12.2010 12:42:12

18) Кнопка сброса счётчика

пробега

Нажмите и удерживайте кнопку сброса, пока
все цифры не станут нулями.
Эти модели оснащены электронным спидоме-
тром, который показывает скорость движения
снегохода в километрах в час.

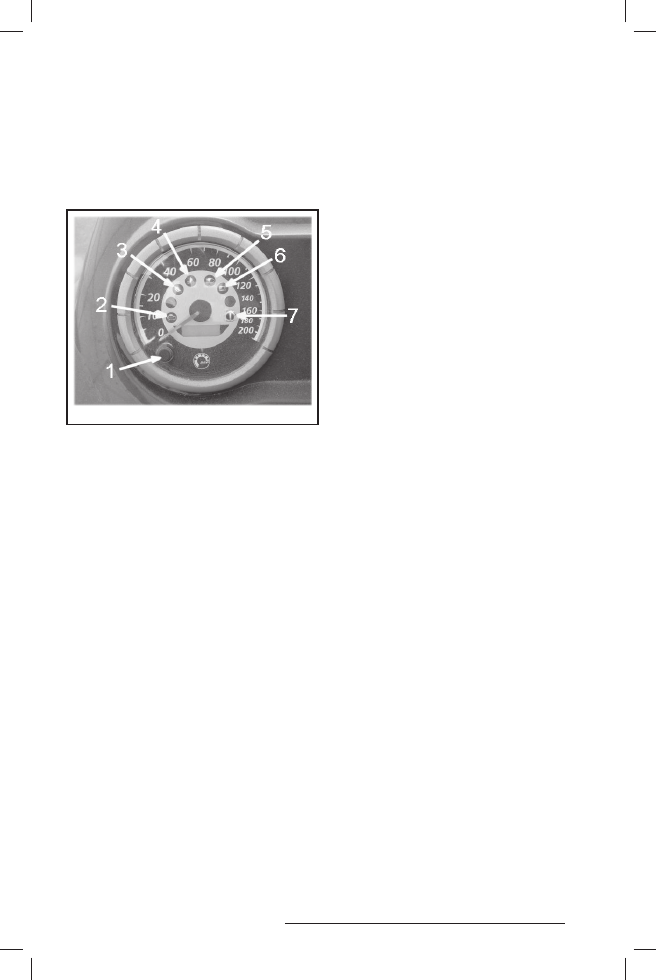

1. Кнопка режима индикации
2. Сигнальная лампа системы управления двига-

телем (EMS)

3. Сигнальная лампа низкого давления масла
4. Сигнальная лампа температуры охлаждаю-

щей жидкости

5. Сигнальная лампа включения дальнего света

фары

6. Сигнальная лампа разряда аккумуляторной

батареи

7. Сигнальная лампа тормоза

Многофункциональный дисплей

Регистрирует общий путь, пройденный снего-
ходом с момента последнего сброса показа-
ний прибора.

Кнопка режимов индикации MODE

Кнопка предназначена для изменения режима
индикации многофункционального дисплея.
При запуске двигателя на дисплей выводятся
показания одометра. Первое нажатие кнопки
сохраняет на дисплее режим одометра.
При следующем нажатии будет работать счёт-
чик моточасов. Для возврата в режим одоме-
тра необходимо ещё раз нажать эту кнопку.
Для сброса показаний счётчика пути или счёт-
чика моточасов нажмите и удерживайте кноп-
ку режима индикации в течение двух секунд.

Одометр

Одометр показывает общий пробег снегохо-
да в километрах.

Счётчик пробега за поездку

Прибор показывает пробег снегохода в кило-
метрах с момента последнего обнуления по-
казаний.

Счётчик моточасов

Счётчик показывает время наработки двига-
теля (в часах и минутах) с момента последне-
го обнуления показаний.
Для сброса показаний счётчика моточасов на-
жмите и удерживайте кнопку режима индика-
ции в течение 2 секунд.

Сообщения

Сообщение SCALE на спидометре означает,
что селекторная кнопка застряла в нижнем по-
ложении или была нажата при активизации
системы электропитания.
На скорости движения 90 км/ч и более, ди-
сплей будет показывать только скорость сне-
гохода независимо от того, какой режим инди-
кации выбран в данный момент.
ПРИМЕЧАНИЕ: При включении электропита-
ния спидометр показывает «9—9». Это озна-
чает, что спидометр калиброван по 9-зубцо-
вой ведущей звёздочке.

19) Крышка топливного бака/

указатель уровня топлива

Для заправки снегохода топливом отверни-
те крышку топливного бака. После заправ-
ки заверните крышку и надежно затяните её.
В крышку топливного бака встроен механиче-
ский указатель уровня топлива.
Указатель удобно расположен в задней части
крышки топливного бака.

24.12.2010 12:42:12

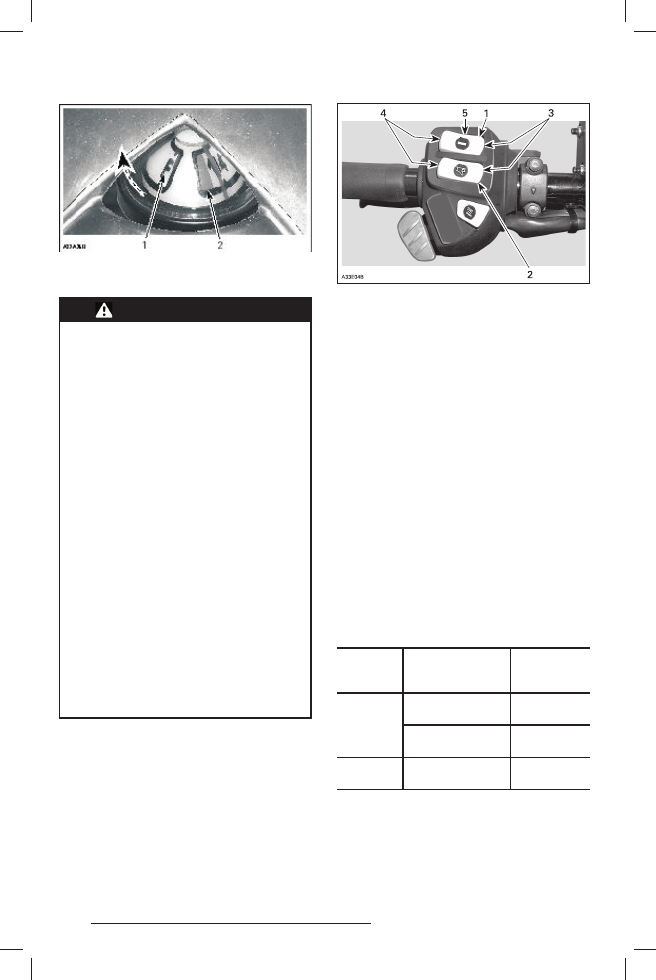

1. Бак полон
2. Бак пуст

ПРЕДОСТЕРЕЖЕНИЕ

Во время заправки топливом дви-

гатель должен быть выключен.

Бензин является горючим и взры-

воопасным продуктом. Заправку

топливом производите только

на открытой площадке или в хо-

рошо вентилируемом помеще-

нии. Не курите вблизи топливного

бака, не подносите к нему откры-

тое пламя или искрящие предме-

ты. Медленно открывайте крыш-

ку топливного бака. Если в баке

присутствует избыточное дав-

ление или разряжение (слышен

слабый свист при открывании

крышки), то Ваш снегоход нуж-

дается в осмотре и, возможно,

ремонте. Не пользуйтесь маши-

ной до устранения неисправно-

сти. Не переполняйте топливный

бак; не заправляйте бак доверху,

если собираетесь оставить снего-

ход в теплом помещении. При на-

греве топливо может начать вы-

текать из-под крышки заливной

горловины. Вытирайте все поте-

ки топлива с корпуса снегохода.

Регулярно проверяйте состояние

топливной системы.

ПРИМЕЧАНИЕ: Не садитесь на сиденье и не
опирайтесь о него, если крышка топливного
бака плохо или неправильно установлена.

20) Выключатель электроо-

богрева рукояток руля

Установите трехпозиционный переключатель
в положение, при котором для Ваших рук бу-
дет обеспечена комфортная температура.

1. Выключатель электрообогрева рукояток руля
2. Выключатель электрообогрева рычага дрос-

сельной заслонки

3. Сильный обогрев
4. Средний обогрев
5. Обогрев выключен

21) Выключатель электроо-

богрева рычага дроссель-

ной заслонки

Установите трехпозиционный переключатель
в положение, при котором для Вашего боль-
шого пальца будет обеспечена комфортная
температура. См. рисунок.

22) Защёлки капота

Оттяните и разомкните защёлки, которые
удерживают капот. Осторожно откройте капот.
Поднимайте капот, пока он не встанет на упо-
ры. Закрывайте капот медленно и обязатель-
но заприте его защёлками.

23) Электрическая розетка

Электрическая розетка предназначена для
подключения 12-вольтовых электроприборов
(только при работающем двигателе). См. ниже
«ПРЕДОХРАНИТЕЛИ».

МОДЕЛЬ

МАКСИМАЛЬ-

НАЯ СИЛА ТОКА

НА ВЫХОДЕ, А

РАСПОЛО-

ЖЕНИЕ

Yeti Pro

V-800

Задний

багажник

Приборный

щиток

Yeti 550/

Pro 550

Приборный

щиток

24.12.2010 12:42:12
