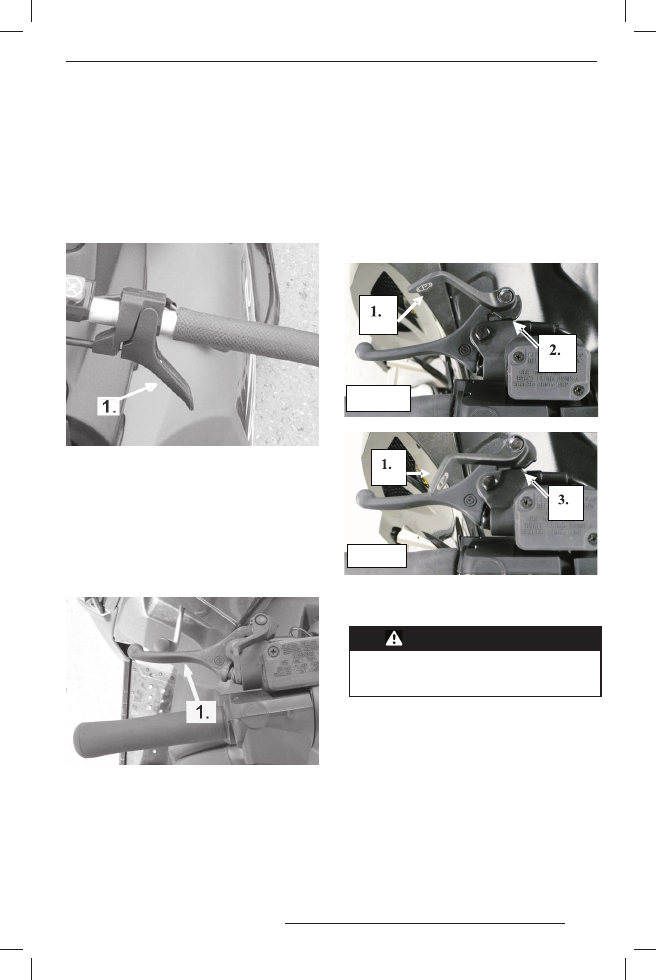

1) Рычаг дроссельной за-

слонки

Рычаг дроссельной заслонки находится
на правой рукоятке. Нажатие на рычаг дрос-
сельной заслонки приводит к увеличению
оборотов двигателя и включению вариатора
трансмиссии. При полном отпускании рыча-
га дроссельной заслонки двигатель автомати-
чески переходит на обороты холостого хода.

1. Рычаг дроссельной заслонки

2) Рычаг тормоза

Рычаг тормоза находится на левой рукоятке
руля. Нажатие на рычаг включает тормозной
механизм. При отпускании рычаг автоматиче-
ски возвращается в исходное положение. Эф-
фективность торможения зависит от прило-
женного к рычагу усилия, а также от характе-
ра местности и снежного покрова.

1. Рычаг тормоза

3) Рычаг или кнопка стояноч-

ного тормоза

Гидравлический тормоз

Рычаг (кнопка) стояночного тормоза находит-
ся на левой рукоятке руля. Стояночный тор-
моз должен включаться во время стоянки сне-
гохода.
ПРИМЕЧАНИЕ: Не следует оставлять
на склоне снегоход, удерживаемый только
стояночным тормозом.

Рис. 1

Рис. 2

1. Блокировочный рычажок
2. Позиция 1
3. Позиция 2

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз пол-

ностью отключён.

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

24.12.2010 12:42:12

ПРЕДОСТЕРЕЖЕНИЕ

Во время блокировки рычага тор-

моза тормозной диск постоянно

находится под давлением, кото-

рое, однако, может постепенно

ослабеть настолько, что тормоз

окажется не в состоянии удержи-

вать снегоход.

Не оставляйте снегоход на скло-

не, включив только один стояноч-

ный тормоз.

4) Сигнальные лампы

Реверс (красная)

Эта сигнальная лампа загорается при

включении передачи заднего хода.

Система DESS (красная)

Эта лампа сигнализирует о состоянии

цифровой кодируемой противоугон-
ной системы DESS.

Дальний свет (синяя)

Эта сигнальная лампа загорается при

включении дальнего света фары.

Перегрев двигателя (красная)

Если загорается эта сигнальная лампа,

немедленно уменьшите скорость дви-
жения и направьте снегоход на более
рыхлый снег или заглушите двигатель.

Разряд аккумулятора (красная)

Эта сигнальная лампа загорается, ког-

да напряжение аккумуляторной бата-
реи понижается до недопустимого
уровня. Как можно скорее обратитесь
к дилеру Lynx.

Низкий уровень масла/давление

масла

МОДЕЛИ 550/PRO 550 (С ДВУХТАКТНЫМИ
ДВИГАТЕЛЯМИ)
Эта сигнальная лампа загорается при низ-
ком уровне масла в системе смазки двигате-
ля. Остановите снегоход в безопасном месте
и долейте масло до требуемого уровня.
МОДЕЛИ PRO V-800
Эта сигнальная лампа загорается при недо-
пустимом понижении давления масла в си-
стеме смазки двигателя. Остановите снего-
ход в безопасном месте, проверьте уровень
масла и долейте масло до требуемого уровня
(см. главу «УРОВЕНЬ МОТОРНОГО МАСЛА»).
Запустите двигатель — через несколько се-
кунд сигнальная лампа должна погаснуть.
Если сигнальная лампа не гаснет, останови-
те двигатель и обратитесь к дилеру Lynx для
проверки системы смазки.

Система управления двигателем

(EMS) (красная)

Эта сигнальная лампа указывает на не-

поладки в системе управления двигате-
лем. См. раздел «УСТРАНЕНИЕ НЕИС-
ПРАВНОСТЕЙ».

24.12.2010 12:42:12

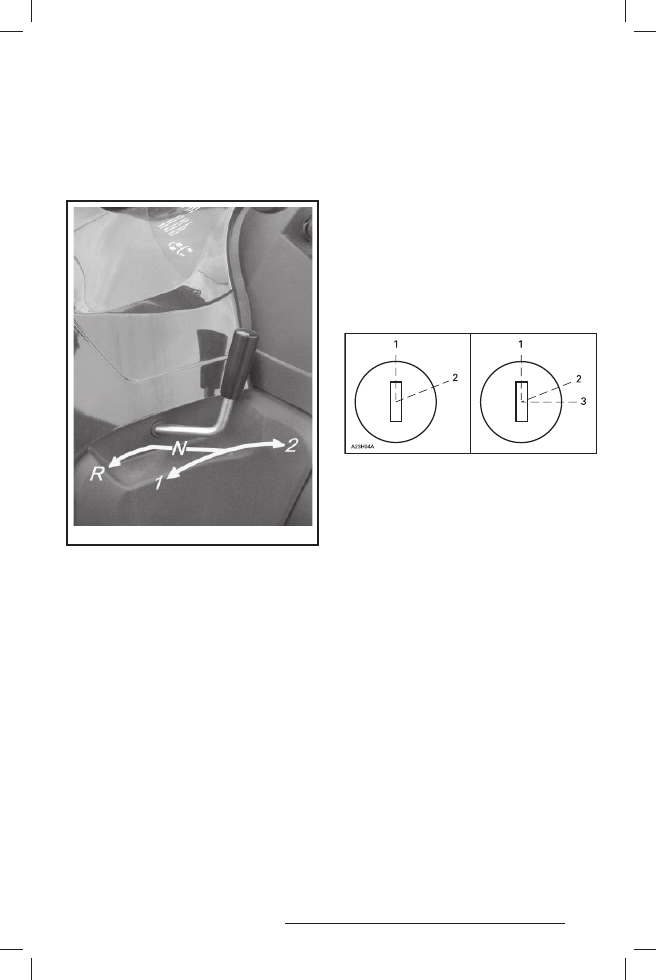

5) Рычаг переключения пе-

редач

Эти модели оснащены 4-позиционным рычагом
переключения передач: 2 передачи переднего
хода, одна передача заднего хода и нейтраль-
ное положение между позициями 1 и 2.

Переключение передач

ПРИМЕЧАНИЕ: Переключение с 1-й переда-
чи на 2-ую возможно только при скорости дви-
жения снегохода не более 20 км/ч. Перед пе-
реключением передачи следует отпустить ры-
чаг дроссельной заслонки.
Перед включением передачи заднего хода
полностью остановите снегоход. Не прикла-
дывайте больших усилий к рычагу переклю-
чения передач. Если передача не включает-
ся, нажмите рычаг дросселя, чтобы стронуть
снегоход. Остановите снегоход и снова попы-
тайтесь переключить передачу.
ПРИМЕЧАНИЕ: При переключении передачи
заднего хода полностью останавливайте сне-
гоход, в противном случае трансмиссии мо-
гут быть нанесены серьёзные повреждения.

6) Руль

Руль предназначен для управления курсом
снегохода. Когда Вы поворачиваете руль впра-
во или влево, в ту же сторону поворачивают-
ся и лыжи, соответственно поворачивая Вашу
машину. Руль регулируется по высоте. Если
требуется отрегулировать высоту руля, обра-
титесь к дилеру Lynx.

7) Страховочный ремень для

водителя

Ремень предназначен для того, чтобы води-
тель держался за него во время движения
по склону холма.

8) Замок зажигания/кнопка

START

РУЧНОЙ СТАРТЕР/ЭЛЕКТРИЧЕСКИЙ СТАРТЕР
1. OFF (выкл.)
2. ON (вкл.)
3. START (пуск)

Пуск двигателя ручным стартером

Для пуска двигателя необходимо повернуть
ключ зажигания в положение ON и дёрнуть
за рукоятку ручного стартера. Для выключения
двигателя поверните ключ в положение OFF.

Пуск двигателя электростартером

Для запуска двигателя необходимо повернуть
ключ зажигания в положение START и удер-
живать его в этом положении, пока двигатель
не запустится.
ТОЛЬКО 550/PRO 550
ПРИМЕЧАНИЕ: Не удерживайте кнопку
START (пуск) в нажатом положении более
10 секунд. Для охлаждения стартера между
попытками запуска необходимо делать паузы
продолжительностью 30 секунд. Если продол-
жать удерживать кнопку START в нажатом по-
ложении после запуска двигателя, то возмож-
на поломка деталей стартера.

24.12.2010 12:42:12

Сразу после запуска двигателя немедленно
отпустите ключ зажигания — ключ возвраща-
ется в положение ON.
Если двигатель не удалось запустить с пер-
вой попытки, то перед следующим включени-
ем стартера поверните ключ зажигания в по-
ложение OFF. Через несколько секунд повто-
рите попытку запуска двигателя.
Для выключения двигателя поверните ключ
зажигания в положение OFF.
ПРИМЕЧАНИЕ: При необходимости двига-
тель может быть запущен с помощью ручно-
го стартера.
Если стартер не работает, проверьте исправ-
ность предохранителя системы запуска двига-
теля. См. раздел «ПРЕДОХРАНИТЕЛИ».

Пуск двигателя

Для пуска двигателя нажмите и держите кноп-
ку START, пока двигатель не заработает.
ПРИМЕЧАНИЕ: Не удерживайте кнопку
START в нажатом положении более 10 се-
кунд. Между попытками запуска двигателя
следует выдерживать паузу, необходимую для
охлаждения стартера. Если продолжать удер-
живать кнопку START после запуска двигате-
ля, то возможна поломка деталей электриче-
ского стартера.

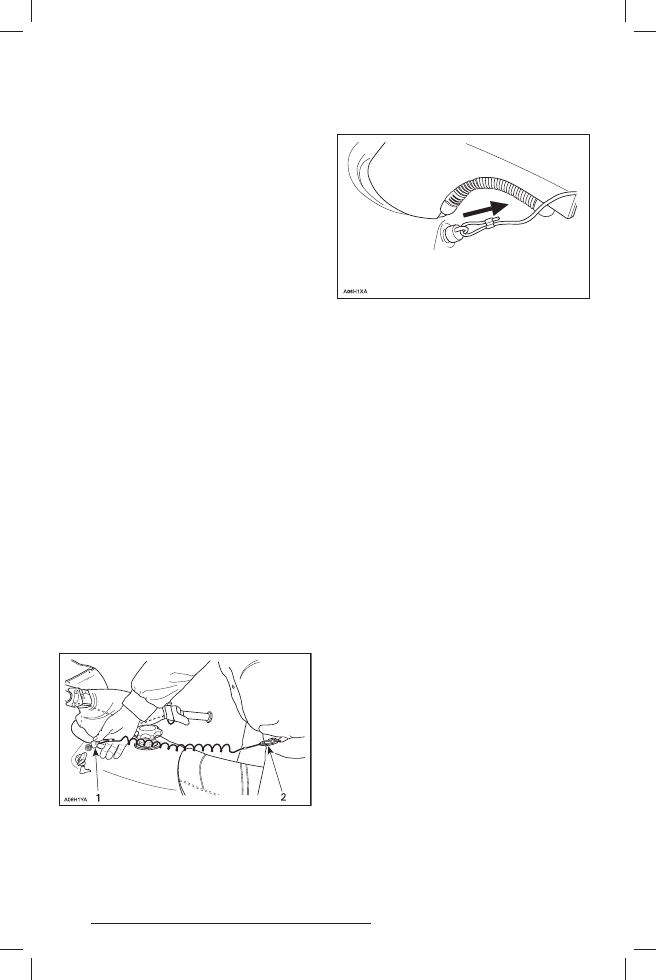

9) Выключатель со шнуром

безопасности

Система с вытяжным шнуром безопасности
выключает двигатель, если водитель случай-
но падает со снегохода.

Использование

Перед пуском двигателя прикрепите шнур без-
опасности к петле на одежде, а колпачок шну-
ра наденьте на выключатель.

1. Надеть колпачок на выключатель
2. Прикрепить конец шнура к петле

Для экстренной остановки двигателя сдёрните
колпачок шнура безопасности с выключателя.

ТИПОВОЙ ВАРИАНТ

МОДЕЛИ YETI PRO V-800 (С ЖИДКОСТНЫМ
ОХЛАЖДЕНИЕМ ДВИГАТЕЛЯ)
Шнур безопасности этих моделей является
частью системы, выполняющей три функции.
В случае падения водителя со снегохода си-
стема выключает двигатель и не позволяет
снегоходу уехать.
С помощью цифровой кодируемой противоу-
гонной системы DESS™ шнур действует как
замок, предотвращая несанкционированное
пользование снегоходом, а также кражу.
Наконец, шнур безопасности предотвращает
случайный пуск двигателя электростартером,
размыкая цепи стартера и зажигания в моду-
ле МРЕМ или в блоке управления двигате-
лем ECU.

DESS (цифровая кодируемая проти-

воугонная система)

Система DESS предназначена для защиты
снегохода от угона и является аналогом обыч-
ного замка и ключа.
В колпачок шнура безопасности, входящего
в комплект поставки снегохода, встроена элек-
тронная схема с уникальным цифровым ко-
дом. Дилер заносит этот код в память модуля
МРЕМ (или ECU) снегохода. После правиль-
ного считывания этого кода двигатель сможет
развивать свыше 3000 об/мин.

24.12.2010 12:42:12
