Снегоход Lynx Yeti Pro 550. Руководство - часть 8

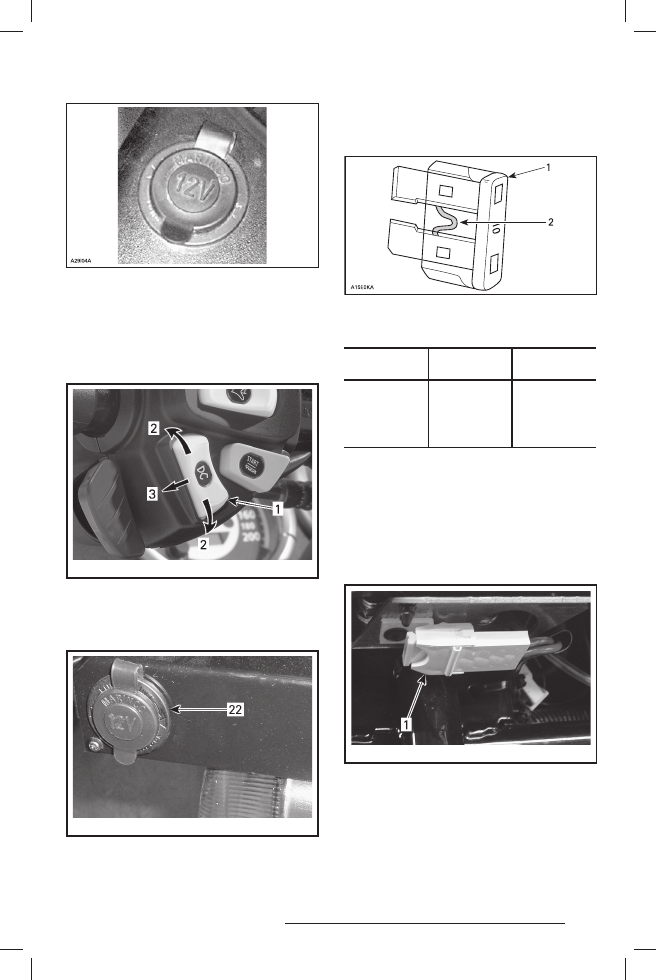

ТИПОВОЙ ВАРИАНТ — ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА

МОДЕЛЬ YETI PRO V-800
Для подачи напряжения на розетку, располо-
женную на заднем багажнике, во время рабо-
ты двигателя пользуйтесь многопозиционным
выключателем, который находится на много-
функциональном переключателе.

mmo2 008 -001 -017_a

МНОГОПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ
1. Выключатель розетки, расположенной на за-

днем багажнике

2. Верхнее и нижнее положение — ON (вкл.)
3. Среднее положение — OFF (выкл.)

mmo2 008 -001 -016_a

ТОЛЬКО МОДЕЛИ YETI PRO V-800 — ЗАДНИЙ
БАГАЖНИК
22. Электрическая розетка

24) Предохранители

Вытащите предохранитель из держателя. Про-
верьте, не оплавлена ли нить.

1. Предохранитель
2. Проверить целостность нити

МОДЕЛИ 550/PRO 550F

ПРЕДОХРА-

НИТЕЛЬ, А

ОПИСАНИЕ

РАСПОЛОЖЕ-

НИЕ

Защита цепи

соединения

с «массой»

(вкл. электр.

розетку)

Моторный

отсек

Защита цепи соединения с «массой»
ВНИМАНИЕ: Прежде чем присту-

пить к выполнению каких-либо

операций технического обслужи-

вания под капотом следует всег-

да извлекать данный предохрани-

тель. Это позволит предотвратить

неожиданное срабатывание элек-

трических компонентов.

mmo2 008 -001 -018_a

МОТОРНЫЙ ОТСЕК — ПОД КОНСОЛЬЮ
1. Держатель предохранителя

24.12.2010 12:42:12

Предохранитель системы запуска

двигателя и электрической розетки

Цепи системы запуска двигателя и электриче-
ской розетки (если имеется) защищены предо-
хранителем номиналом 20 А. В случае отказа
электрического стартера или электрической
розетки в первую очередь проверьте и при не-
обходимости замените предохранитель.
ПРИМЕЧАНИЕ: Не используйте предохра-
нитель, рассчитанный на больший ток — это
может привести к серьёзному повреждению
электрических компонентов и/или возгоранию
снегохода.

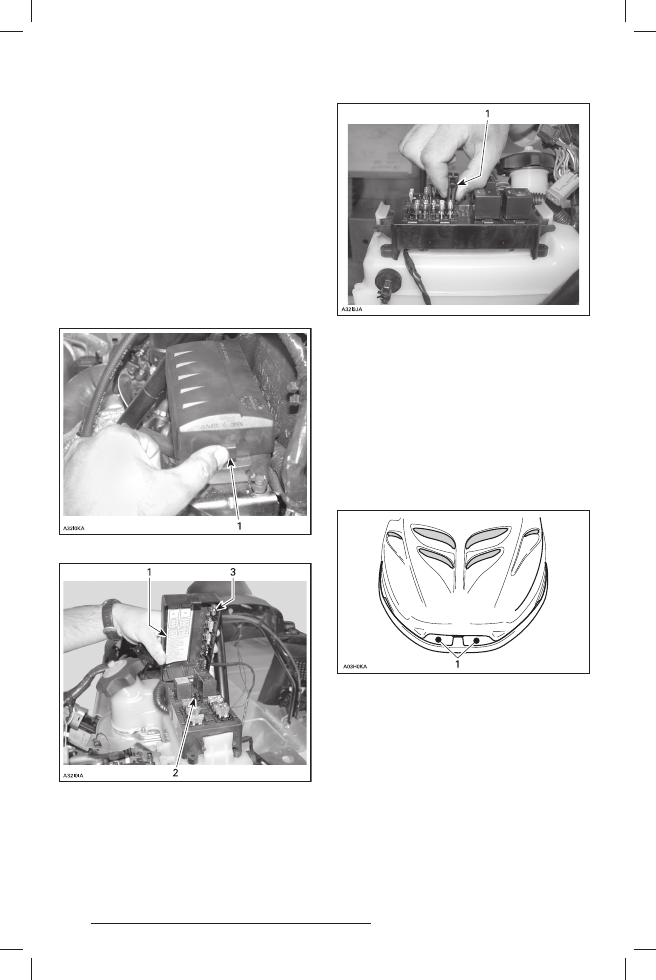

Чтобы открыть блок предохранителей, нажми-
те на защёлку и откиньте крышку.

1. Нажать на защёлку

1. Табличка с обозначениями предохранителей
2. Приспособление для снятия/установки предо-

хранителей

3. Запасные предохранители

1. Приспособление для снятия/установки предо-

хранителей

25) Комплект возимого ин-

струмента

Снегоход укомплектован инструментами, не-
обходимыми для проведения основных опера-
ций технического обслуживания. Инструменты
находятся в сумке под капотом или сиденьем.

26) Передняя рукоятка/перед-

ний бампер

Используйте передние рукоятки и бампер для
подъёма снегохода вручную.

1. Передние рукоятки

ПРИМЕЧАНИЕ: Не используйте лыжи для бук-
сировки или подъёма снегохода.

27) Багажное отделение

В зависимости от модели багажное отделе-
ние может находиться под сиденьем или вну-
три сиденья.

24.12.2010 12:42:13

1. Открыть запор

28) Задний багажник

Регулируйте подвеску в соответствии с нагруз-
кой. Грузоподъёмность этого багажника огра-
ничена (максимум 20 кг). При перевозке груза
двигайтесь с особой осторожностью. Неровно-
сти дороги преодолевайте на малой скорости.

29) Сцепное устройство

Сцепное устройство можно использовать для
буксировки различных устройств и грузов. Ис-
пользуйте жёсткую буксирную штангу.
ПРИМЕЧАНИЕ: Не забывайте запереть сцеп-
ку стопорным штифтом.
Предельно допустимый вес перевозимого или
буксируемого груза указан в табличке, распо-
ложенной на корпусе снегохода. Не перегру-
жайте снегоход.

30) Модульное сиденье

Снегоход Yeti можно трансформировать в од-
номестную модель (вместо 2-местной). Это
позволяет увеличить площадь для перевозки
груза или багажа.

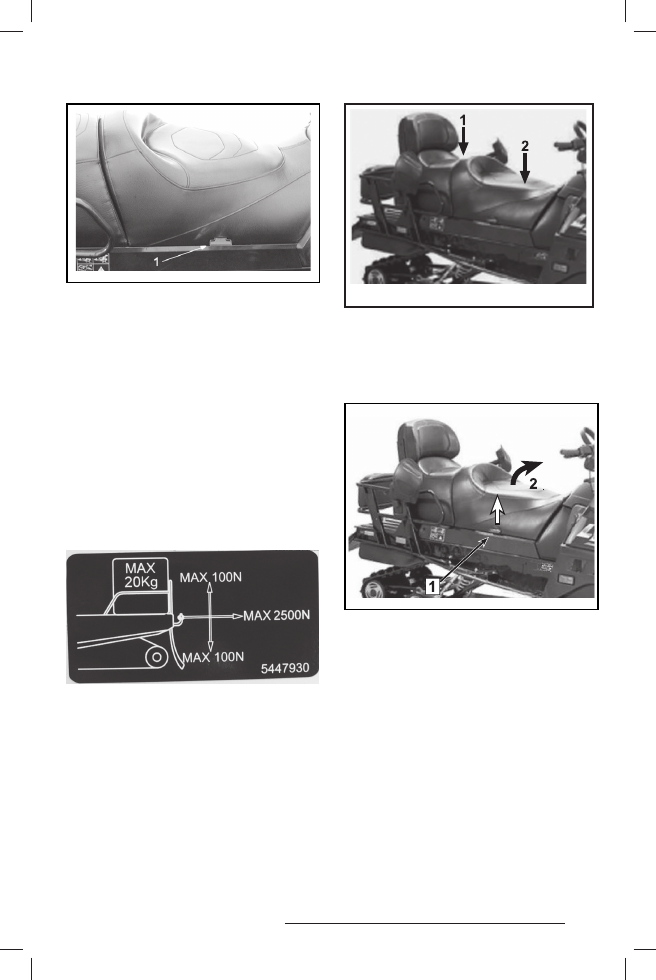

ТИПОВОЙ ВАРИАНТ
1. Пассажирское сиденье (съёмное)
2. Сиденье водителя

Чтобы снять пассажирское сиденье, подними-
те защёлку сиденья и откиньте сиденье во-
дителя.

ТИПОВОЙ ВАРИАНТ
1. Защёлка сиденья
2. Откинуть сиденье водителя

Сдвиньте пассажирское сиденье вперёд, за-
тем поднимите и снимите сиденье.

ВНИМАНИЕ: На снегоходах, обору-

дованных поручнями для пасса-

жиров, перед тем как снимать пас-

сажирское сиденье, отсоедините

разъём электрообогрева поручней.

24.12.2010 12:42:13

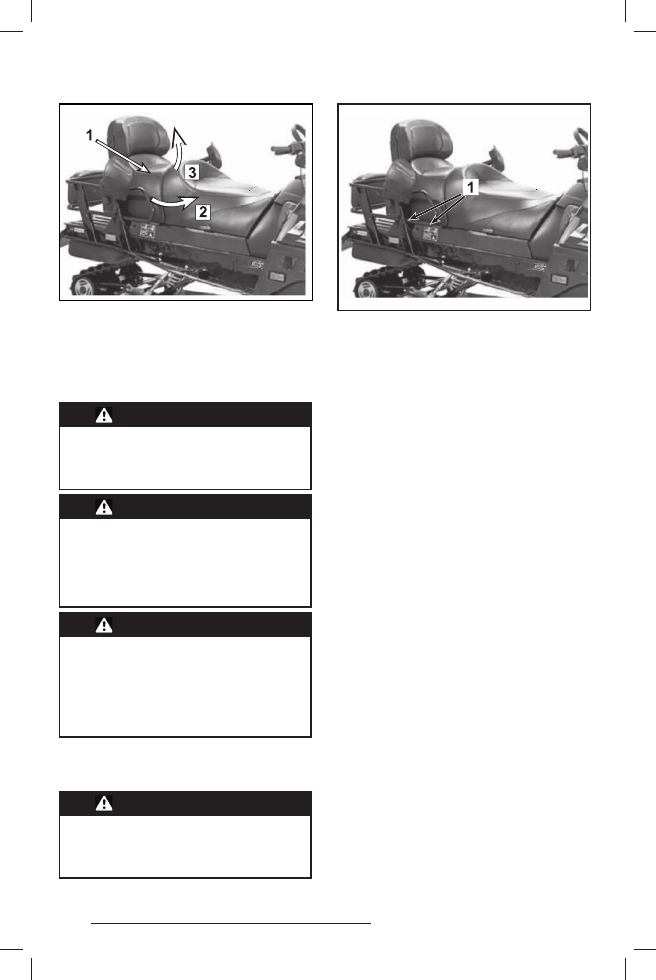

ТИПОВОЙ ВАРИАНТ
1. Пассажирское сиденье
2. Сдвинуть сиденье вперёд
3. Поднять и снять сиденье

ВНИМАНИЕ: Во время хранения

оберегайте пассажирское сиденье

от повреждений.

ПРЕДОСТЕРЕЖЕНИЕ

Перевозка пассажира разрешена

ТОЛЬКО при условии, что правиль-

но установлена и закреплена спин-

ка пассажирского сиденья.

ПРЕДОСТЕРЕЖЕНИЕ

Не сажайте никого в проем, об-

разовавшийся после демонтажа

пассажирского сиденья. Сидящий

в проёме человек может травми-

ровать спину или получить иные

серьёзные увечья.

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

должны быть надёжно закрепле-

ны. Не перевозите хрупкие и бью-

щиеся предметы. Не перегружай-

те снегоход. Лишний груз на ба-

гажнике ухудшает управляемость

снегохода.

Установка сиденья выполняется в обратном
порядке. При этом обратите внимание на сле-
дующее.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом эксплуатации сне-

гохода убедитесь, что пассажир-

ское сиденье правильно установ-

лено и надёжно закреплено.

ТИПОВОЙ ВАРИАНТ
1. Скобы пассажирского сиденья

Задние поручни

Задние поручни предназначены для пассажи-
ра, который должен держаться за них во вре-
мя движения снегохода. Высоту задних поруч-
ней можно регулировать.
Откройте регулировочный замок, передвинь-
те поручень в нужное положение. Закройте за-
мок. Повторите операцию с другим поручнем.

Регулируемая спинка сиденья

Положение и угол наклона спинки сиденья во-
дитель или пассажир может отрегулировать
самостоятельно.

31) Регулируемая подвеска

1. Задние пружины — плавность

хода

ВАЖНО: Все перевозимые предметы и груз
должны лежать на заднем багажнике и под
сиденьем.

● Взявшись за передние рукоятки, подними-

те снегоход на высоту, достаточную для
того, чтобы подвеска растянулась на пол-
ный ход.

● Если вести отсчёт от этой точки, то после

посадки водителя и пассажира (на двух-
местных моделях) и размещения необходи-
мых грузов задняя часть снегохода должна
опуститься на 50—75 мм.

● Измерьте расстояние от заднего бампе-

ра до опорной поверхности, как показано
на рисунке.

24.12.2010 12:42:13
