76

fmo2014-001-009_b

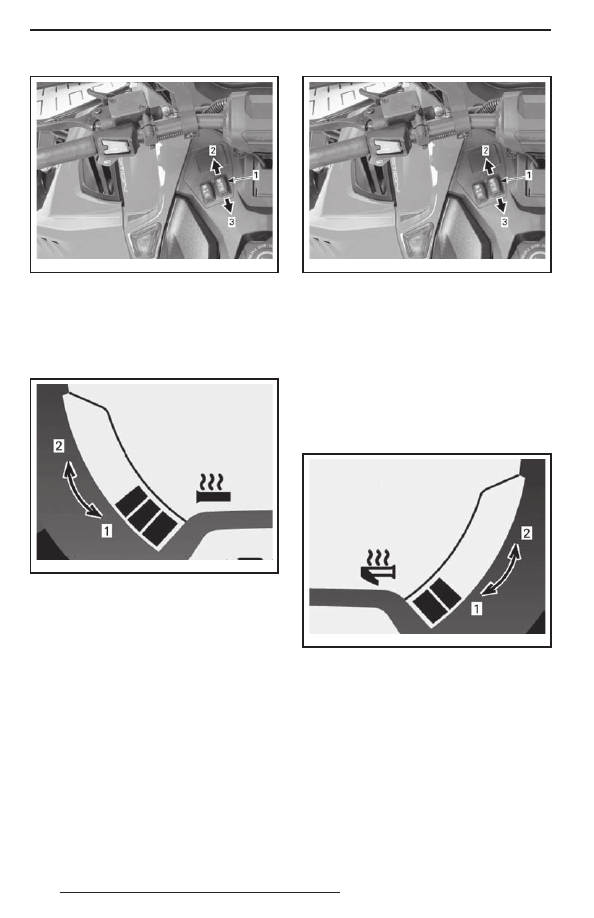

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1.  Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

Интенсивность обогрева отображается

на дисплее информационного центра.

mmo2 007 -009-043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.

29)  Переключатель

обогрева рычага

дроссельной заслонки

Только BoonDocker и Rave RE
ПРИМЕЧАНИЕ: Обогрев рычага дрос-

сельной заслонки функционирует толь-

ко тогда, когда частота вращения колен-

чатого вала превышает 2000 об/мин.
Выберите интенсивность обогрева ры-

чага, создающую комфортную темпера-

туру для большого пальца Вашей руки.

fmo2014-001-009_b

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1.  Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ:  При  нажатии  на  вы-

ключатель  интенсивность  обогрева

отображается на многофункциональ-

ном дисплее информационного центра.

При отпускании дисплей возвращается

в режим отображения уровня топлива

в баке.

mmo2 007 -009-044_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.

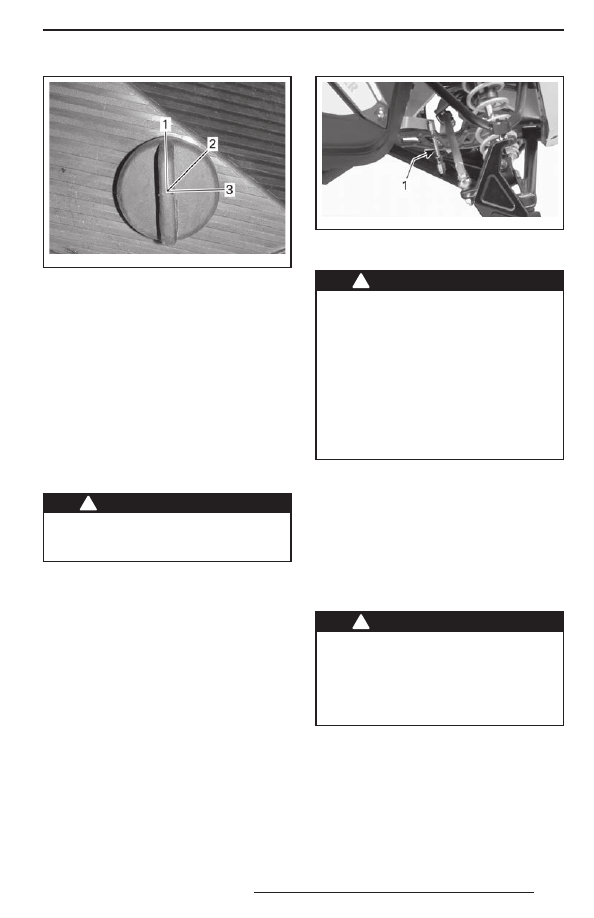

30) Замок зажигания

Модель Rave 550
Замок зажигания располагается на пра-

вой стороне опоры информационного

центра.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

77

mmo2 010 -004-002_a

1. OFF (выкл.)
2. ON
3. START (запуск)

Поверните ключ в положение «ON», что-

бы обеспечить возможность запуска дви-

гателя с помощью ручного стартера.
На моделях с электрическим стартером,

поверните ключ в положение «START»,

чтобы включить электростартер.
Более подробно операция запуска дви-

гателя описана в главе «ПУСК ДВИГАТЕ-

ЛЯ» раздела «ОСНОВНЫЕ ОПЕРАЦИИ».

31) Кожух тормозного диска

!



ПРЕДОСТЕРЕЖЕНИЕ

Данный кожух должен всегда нахо-

диться на месте во время работы

двигателя.

32)  Быстросъёмная

тяга стабилизатора

поперечной

устойчивости

BoonDocker 800 E-TEC
Быстросъёмная тяга стабилизатора по-

перечной устойчивости располагается

с правой стороны.
Снимите быстросъёмную тягу без ис-

пользования специальных инструментов,

чтобы улучшить управляемость при дви-

жении вдоль склона и в глубоком снегу.

fmo2014-001-020_a

ТИПОВОЙ ВАРИАНТ
1. Быстроразъёмное соединение

!



ПРЕДОСТЕРЕЖЕНИЕ

Движение по трассе со снятой бы-

стросъёмной тягой стабилизатора по-

перечной устойчивости увеличивает

опасность потери контроля над сне-

гоходом. Всегда присоединяйте дан-

ную тягу к стабилизатору поперечной

устойчивости при движении по трассе.

Прежде чем приступить к выполнению

данной операции, следует остановить

снегоход в безопасном месте в сторо-

не от снегоходной трассы.

33) Сцепное устройство

Сцепное устройство можно использо-

вать для буксировки различных грузов.

Используйте буксировочную тягу.
ПРИМЕЧАНИЕ: Допустимый вес букси-

руемого груза указан в табличке на кор-

пусе снегохода. Не перегружайте сне-

гоход.

!



ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Используй-

те жёсткую буксирную тягу. Груз, бук-

сируемый на канате, может врезаться

в снегоход при внезапном торможе-

нии или на склоне и опрокинуть его.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

78

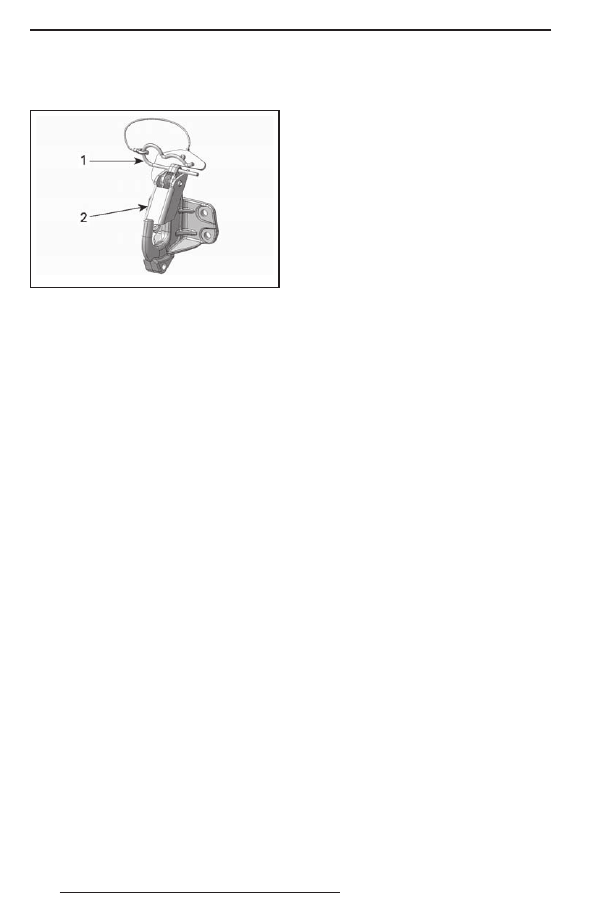

Сцепное устройство (J-типа)
Модель 49 Ranger

mmo2 011 -007-012_a

1. Проволочный фиксатор
2. Предохранительная защёлка

Присоединение к сцепному устройству
1.  Извлеките проволочный фиксатор.
2.  Расположите проушину дышла бук-

сируемого оборудования над крюком

сцепного устройства.

3.  Нажмите на дышло, отклонив предо-

хранительную защёлку.

4.  Закрепите предохранительную защёл-

ку, установив проволочный фиксатор.

Отсоединение от сцепного устройства
1.  Извлеките проволочный фиксатор.
2.  Нажмите на предохранительную защёл-

ку вперёд, чтобы снять дышло с крюка.

3.  Отсоедините буксируемое оборудование.
4.  Установите проволочный фиксатор

на место.

Сцепное устройство

(язычкового типа)
Чтобы прицепить оборудование к сцеп-

ному устройству, закрепите буксировоч-

ную тягу к проушине сцепного устрой-

ства, используя фиксирующий палец.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

79

РЕКОМЕНДУЕМОЕ ТОПЛИВО

Требования к топливу

ВНИМАНИЕ

Используйте только све-

жий бензин. Бензин подвержен окисле-

нию, результатом чего является сниже-

ние его октанового числа, испарение

летучих фракций и образование смол

и лаковых отложений, способных стать

причиной повреждения компонентов

системы подачи топлива.
Состав спиртосодержащего топлива в раз-

личных странах и регионах может весь-

ма значительно отличаться. Ваш снегоход

сконструирован для эксплуатации с ис-

пользованием рекомендованных типов

топлива, однако необходимо помнить:
–  Использование топлива, содержание

спирта  в  котором  превышает  уста-

новленные действующим законода-

тельством нормы, не рекомендуется

и может привести к возникновению

следующих проблем с компонентами

системы подачи топлива:

•  Затрудненный запуск и неустойчивая

работа двигателя.

•  Повреждение резинотехнических из-

делий и пластиковых компонентов.

•  Коррозия металлических компонентов.
•  Повреждение внутренних частей дви-

гателя.

–  Если есть основания полагать, что со-

держание спирта в топливе превосхо-

дит установленные действующим за-

конодательством нормы, регулярно

проводите проверки с целью обнару-

жения утечек топлива или других при-

знаков ненормального функциониро-

вания системы.

–  Спиртосодержащие топлива погло-

щают и удерживают влагу, что может

привести к расслоению компонентов

топлива и, в результате, ухудшению

эксплуатационных характеристик дви-

гателя и даже к его повреждению.

Рекомендуемое топливо
Используйте неэтилированный бензин,

содержащий МАКСИМУМ 10% этано-

ла. К минимальному октановому числу

используемого топлива предъявляются

следующие требования:

ТИП

ТОПЛИВА

ДВИГАТЕЛЬ

МИН.

ОКТАНО-

ВОЕ ЧИСЛО

Топливо, ко-

торое может

содержать

МАКСИМУМ

10% этанола

550F

600

HO E-TEC

800R E-TEC

95 E10

ВНИМАНИЕ

Октановое число топли-

ва должно соответствовать его типу.

Никогда не экспериментируйте с дру-

гими сортами топлива. Использова-

ние нерекомендованного топлива мо-

жет привести к повреждениям двига-

теля или системы подачи топлива.

!



ПРЕДОСТЕРЕЖЕНИЕ

Во время заправки топливом дви-

гатель  должен  быть  выключен.

Топливо является пожаро- и взры-

воопасным продуктом. Производите

заправку на открытом воздухе или

в хорошо вентилируемом помеще-

нии. Не курите поблизости и не под-

носите к снегоходу открытое пламя

или искрящие предметы. Медлен-

но отворачивайте крышку топлив-

ного бака. Если при отворачивании

крышки слышен свист, свидетель-

ствующий о наличии избыточного

давления или разряжения в баке, по-

кажите снегоход дилеру — возмож-

но, требуется небольшой ремонт.

Эксплуатация снегохода на это вре-

мя запрещена. Не переполняйте то-

пливный бак; не заправляйте бак до-

верху, если собираетесь оставить

снегоход в теплом помещении. При

увеличение температуры топливо

расширяется и может вытечь. Выти-

райте все потеки топлива с корпуса

снегохода. Регулярно проверяйте со-

стояние топливной системы.

Топливный антифриз
При использовании топлива с кислород-

ными добавками специальный топлив-

ный антифриз и водопоглощающие при-

садки не применяются.
При использовании стандартного не-

этилированного бензина настоятельно
