68

Установка защитного кожуха

ремня вариатора
Модель Rave 550

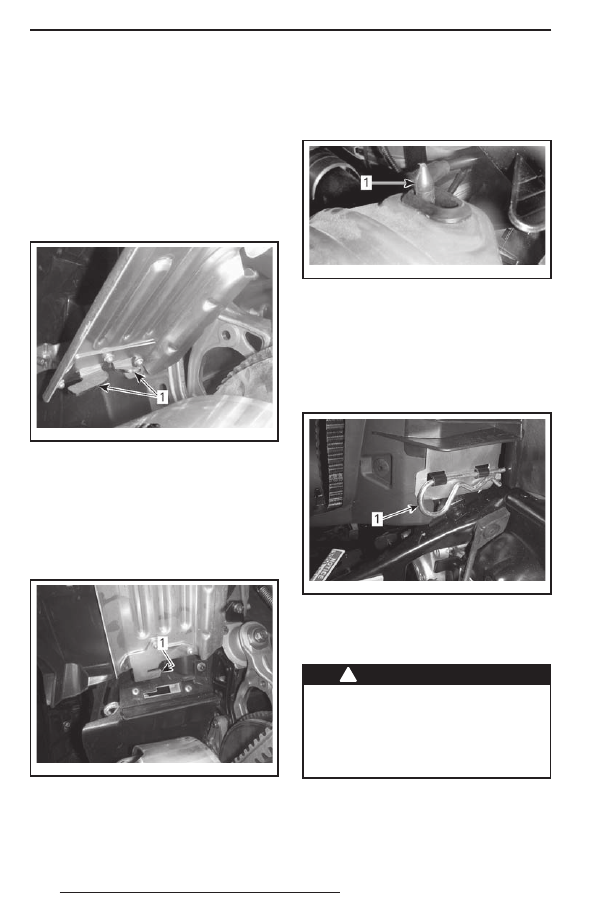

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Поместите передний левый вырез кожу-

ха над длинным выступом.
Повернув кожух внутрь, введите узкий

выступ в правую прорезь.

mmo2 009 -003-010_a

ТИПОВОЙ ВАРИАНТ
1. Фиксаторы

Все, кроме модели Rave 550
При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Вставьте выступ в паз и установите его

на место.

mmo2 013 -004-024_a

ТИПОВОЙ ВАРИАНТ
1. Выступ

Все модели
Установите уплотнитель на фиксирую-

щий палец. Для этого, возможно, потре-

буется слегка приподнять консоль.

mmo2 009 -003-011_a

ТИПОВОЙ ВАРИАНТ
1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.
ПРИМЕЧАНИЕ: Убедитесь, что задняя

часть кожуха занимает правильное по-

ложение на держателе.

mmo2 013 -003-003_a

1. Проволочный фиксатор

19)  Задняя багажная

площадка

!



ПРЕДОСТЕРЕЖЕНИЕ

Предметы  на  заднем  багажнике

должны быть надёжно закрепле-

ны. Не перевозите хрупкие пред-

меты. Тяжёлый груз на заднем ба-

гажнике может ухудшить управляе-

мость снегохода.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

69

Задний багажник
Модель 49 Ranger

!

 ОСТОРОЖНО Всегда выполняйте

регулировку подвески в соответствии

с нагрузкой. Грузоподъёмность зад-

ней багажной площадки ограничена:

МАКСИМУМ — 25 кг. При перевозке

груза передвигайтесь осторожно. Не-

ровности преодолевайте на малой

скорости.
Направляющая багажника (LinQ)
Модель Rave RE

!

 ОСТОРОЖНО Всегда выполняйте

регулировку подвески в соответствии

с нагрузкой. Грузоподъёмность зад-

ней багажной площадки ограничена

МАКСИМУМ — 15 кг на LinQ1. При пе-

ревозке груза передвигайтесь осто-

рожно. Неровности преодолевайте

на малой скорости.
Модели Xtrim и Boondocker

!

 ОСТОРОЖНО Всегда выполняйте

регулировку подвески в соответствии

с нагрузкой. Грузоподъёмность ба-

гажника ограничена: МАКСИМУМ —

15 кг на LinQ1+LinQ2 и МАКСИМУМ —

6 кг на LinQ2. При перевозке груза пе-

редвигайтесь осторожно. Неровности

преодолевайте на малой скорости.

!



ПРЕДОСТЕРЕЖЕНИЕ

МАКСИМАЛЬНАЯ  грузоподъём-

ность — 15 кг, включая груз в багаж-

ном отделении. При перевозке груза

снижайте скорость движения.

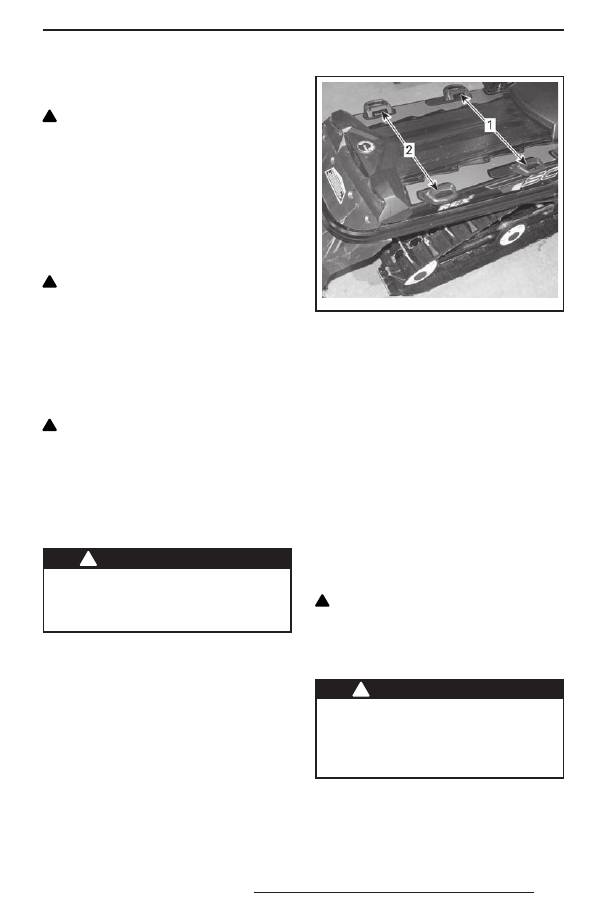

fmo2014-002-007_b

1. Передние крепления LinQ
2. Задние крепления LinQ

Общая  МАКСИМАЛЬНАЯ  нагрузка

на оба крепления LinQ — 15 кг. Макси-

мальная нагрузка на задние крепления

LinQ — 6 кг. По возможности всегда сна-

чала нагружайте передние крепления

LinQ. Перегрузка может привести к по-

вреждению рамы, скорость возникнове-

ния которого пропорциональна нагрузке.

20) Предохранители

Электрическая система защищена пре-

дохранителями, более подробная инфор-

мация приведена в разделе «ТЕХНИЧЕС-

КОЕ ОБСЛУЖИВАНИЕ».
Держатели предохранителей располага-

ются в моторном отсеке.

!

 ОСТОРОЖНО Запрещается исполь-

зовать предохранитель с более вы-

соким номиналом во избежание по-

вреждения электрических компонен-

тов и/или возможного возгорания.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Lynx.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

70

Все двигатели
Модели, не оборудованные

электрическим стартером

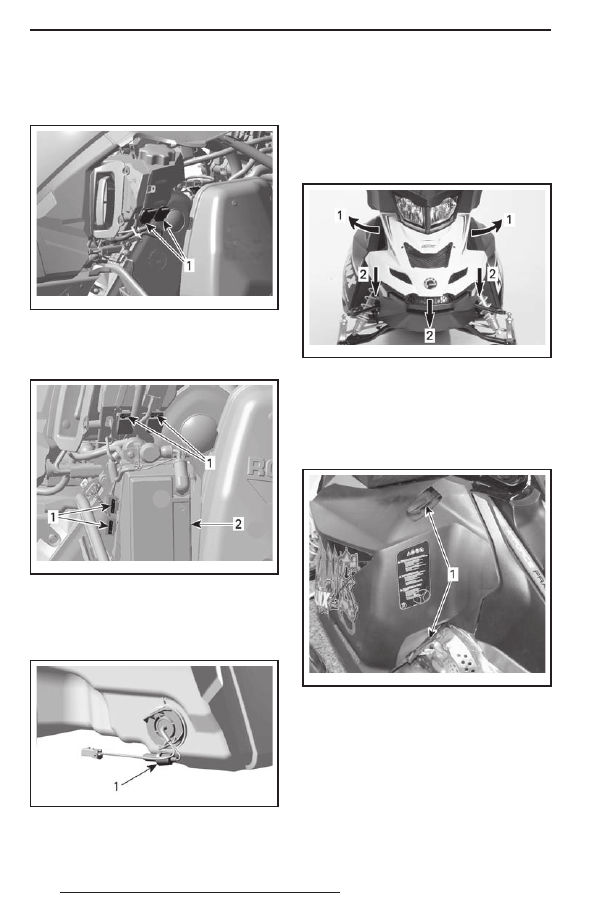

mmo2 007 -009-017_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителя

Модели, оборудованные

электрическим стартером

mmo2 008 -003-033_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителя
2. Аккумуляторная батарея

Электрический датчик уровня топлива
Rave 550 и 49 Ranger

mmo2 007 -009-016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

21) Капот и боковые панели

Капот
Rave 550 и 49 Ranger
Для открывания капота следует освобо-

дить фиксаторы и сдвинуть капот в на-

правлении передней части снегохода.

fmo2013-001-020_a

Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд

Боковые панели
Rave 550 и 49 Ranger
Для открывания боковой панели растя-

ните и отстегните защёлки.

fmo2013-001-019_a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

22)  Верхний элемент

корпуса (капот)

Снятие верхнего элемента корпуса
Xtrim, Rave RE и BoonDocker
1.  Снимите информационный центр.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

71

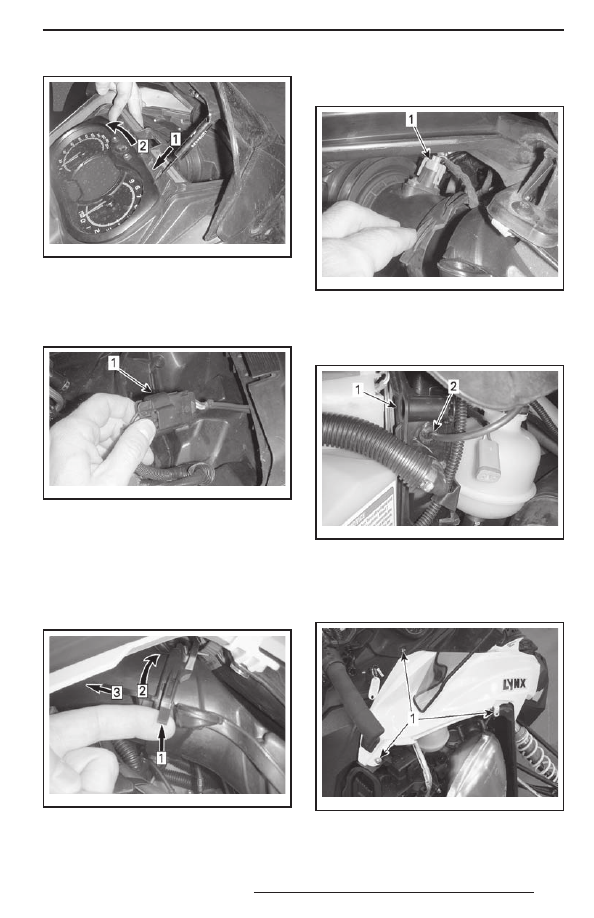

mbl201 2-008-001_a

Шаг 1: Освободить
Шаг 2: Наклонить

2.  Отсоедините электрический разъем ин-

формационного центра.

3.  Отсоедините электрический разъем фар.

mbl201 2-008-002_a

1. Электрический разъем фар

4.  Откройте левую боковую панель.
5.  Снимите левую и правую боковые па-

нели.

6.  Снимите защитный кожух ремня вариа-

тора.

7.  Отсоедините воздуховод системы впуска.

mmr200 8-010-004_a

Шаг 1: Поднимите фиксатор
Шаг 2: Поверните воздуховод
Шаг 3: Потяните вперед

8.  Отсоедините датчик температуры возду-

ха (ATS) на верхней части воздуховода.

mbl201 2-008-003_a

1. Электрический разъем ATS

9.  Откройте и снимите правую боковую

панель.

10.  Отсоедините трубку APS на ECM.

mbl201 2-008-004_a

1. ECM
2. Трубка APS

11.  Выверните винты крепления верхне-

го элемента корпуса (по три с каж-

дой стороны).

fmo2014-002-005_a

ПРАВАЯ СТОРОНА
1. Винты крепления
