72

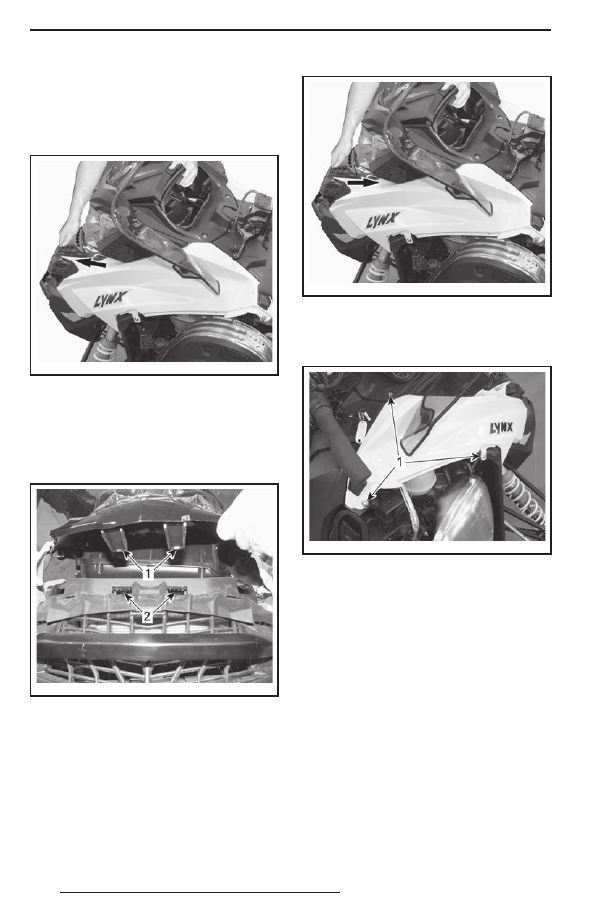

12.  Наклоните верхний элемент корпуса

вперед на 5° к верхней части, и за-

тем подайте её по направлению к пе-

редней части снегохода.

13.  Снимите верхний элемент корпуса.

fmo2014-002-008_a

ПЕРЕМЕСТИТЬ ВПЕРЕД

Установка верхнего элемента

корпуса
1.  Вставьте выступы верхнего компонен-

та корпуса в верхние отверстия ниж-

него поддона.

fmo2014-002-004_a

1. Выступ верхнего элемента корпуса
2. Верхние отверстия нижнего поддона

2.  Переместите компонент назад.

fmo2014-002-008_b

ТИПОВОЙ ВАРИАНТ — ПЕРЕМЕСТИТЕ КОМПО-
НЕНТ НАЗАД

3.  На обеих сторонах: установите винты

крепления верхнего элемента корпуса.

fmo2014-002-005_a

ПРАВАЯ СТОРОНА
1. Винты крепления

4. Подсоедините:

–  трубку APS на ECM;
–  электрический разъем фар;
–  электрический разъем информаци-

онного центра;

–  датчик температуры воздуха (ATS);
–  воздуховод системы впуска.

5. Установите:

–  информационный центр;
–  защитный кожух ремня вариатора.

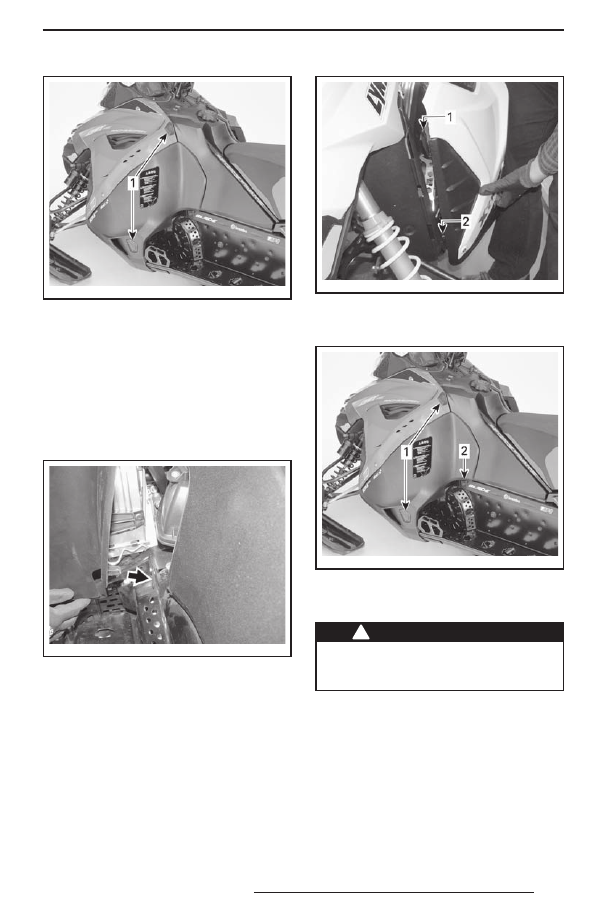

23) Боковые панели

Xtrim, Rave RE и BoonDocker
Чтобы открыть боковую панель, нажмите

кнопки.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

73

fmo2014-001-006_a

ТИПОВОЙ ВАРИАНТ
1. Кнопки
2. Расположение штифтов

Для закрывания боковой панели, устано-

вите её на штифты и нажмите на защёл-

ки, чтобы зафиксировать.
Убедитесь, что нижний передний край

боковой панели занял правильное по-

ложение  и  боковая  панель  надёжно

закреплена на месте.

fmo2014-002-023_a

Для снятия боковой панели откройте её,

а затем поднимите. Освободите нижнюю

петлю из прорези, затем, опустив па-

нель, освободите верхнюю петлю.
Чтобы установить боковую панель, вставь-

те верхнюю, а затем нижнюю петли.

fmo2014-002-006_a

1. Верхняя петля
2. Нижняя петля

Закройте боковую панель.

fmo2014-001-006_b

ТИПОВОЙ ВАРИАНТ
1. Кнопки
2. Расположение штифтов

!



ПРЕДОСТЕРЕЖЕНИЕ

Не  допускайте  работу  двигателя

снегохода с открытыми или сняты-

ми боковыми панелями.

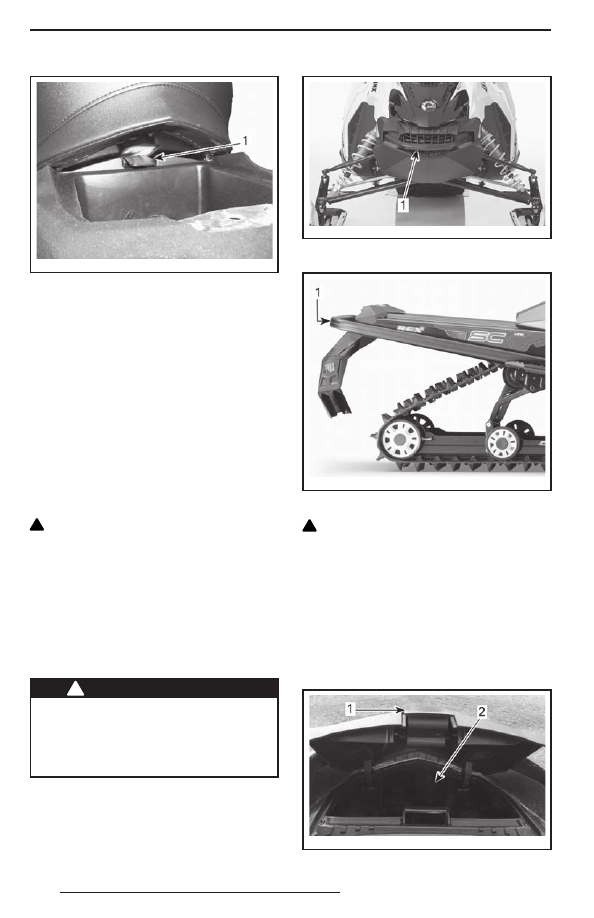

24) Защёлка сиденья

Располагается под сиденьем.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

74

fmo2014-001-011_a

1. Защёлка сиденья

Снятие сиденья
Осторожно поднимайте сиденье, нажав

защёлку.
Потяните сиденье назад, а затем сними-

те его.
Установка сиденья
В этом положении энергично нажмите

на сиденье вниз, чтобы защёлкнуть его.

25)  Передний и задний

бамперы

Используются для подъёма снегохода

вручную.

!

 ОСТОРОЖНО Избегайте получе-

ния травм, при поднимании снего-

хода применяйте правильную техни-

ку подъёма — используйте силу ног.

Не поднимайте заднюю часть снегохо-

да, если у Вас для этого недостаточно

сил. Для подъёма снегохода исполь-

зуйте соответствующие технические

средства  или  обратитесь  к  кому-

нибудь за помощью.

!



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять тяжёлый снегоход в оди-

ночку. Пользуйтесь подъёмными

устройствами и приспособлениями,

позовите кого-нибудь на помощь.

fmo2014-002-010_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Передний бампер

fmo2014-002-013_a

ЗАДНИЙ
1. Задний бампер

!

 ОСТОРОЖНО Не буксируйте и не

поднимайте снегоход за лыжи.

26)  Переднее багажное

отделение

Только Rave RE, Boondocker и Xtrim SC
Багажное отделение располагается в пе-

редней части снегохода над информаци-

онным центром.

Чтобы открыть багажное отделение, по-

тяните защёлку.

mmo2 013 -004-017_a

1. Защёлка
2. Багажное отделение

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

75

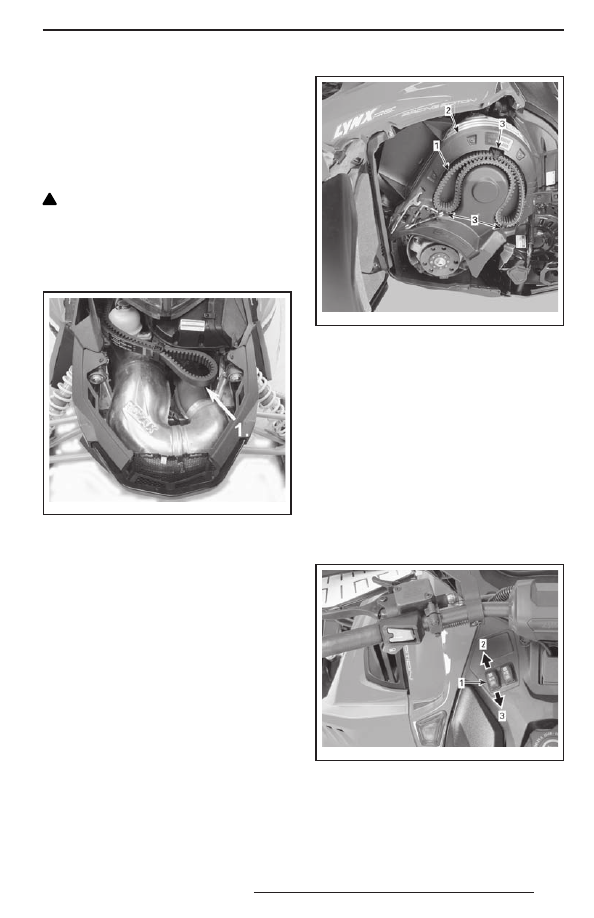

27)  Держатель запасного

ремня вариатора

Запасной ремень вариатора следует хра-

нить в специальном держателе.
ПРИМЕЧАНИЕ: Запасной ремень ва-

риатора не входит в комплект поставки

снегохода.

!

 ОСТОРОЖНО  Во  избежание  по-

вреждения  ремня  вариатора,  за-

креплённого в держателе, убедитесь

в отсутствии его контакта с выпуск-

ной трубой.
Модели Rave 550 и 49 Ranger

fmo2012-009-006

ВЕРНАЯ УСТАНОВКА
1.  Убедитесь в отсутствии контакта с выпускной

трубой

Модели Rave RE, Xtrim и BoonDoker
Запасной ремень вариатора может хра-

ниться в держателе, расположенном

на защитном кожухе ремня вариатора.
ПРИМЕЧАНИЕ: Запасной ремень ва-

риатора не входит в комплект поставки

снегохода.
Расположите запасной ремень вариато-

ра в посадочном месте защитного кожу-

ха ремня вариатора.
Закрепите его на месте, введя в заце-

пление с удерживающими фиксаторами.

fmo2014-001-003_a

1. Запасной ремень вариатора.
2. Защитный кожух ремня вариатора
3. Удерживающие фиксаторы

28)  Переключатель

обогрева рукояток

руля

Только BoonDocker и Rave RE
ПРИМЕЧАНИЕ: Обогрев рукояток руля

функционирует только тогда, когда час-

тота вращения коленчатого вала превы-

шает 2000 об/мин.
Выберите интенсивность обогрева руко-

яток руля, создающую комфортную тем-

пературу для Ваших рук.

fmo2014-001-009_a

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
