64

mmo2 007 -009-066_n

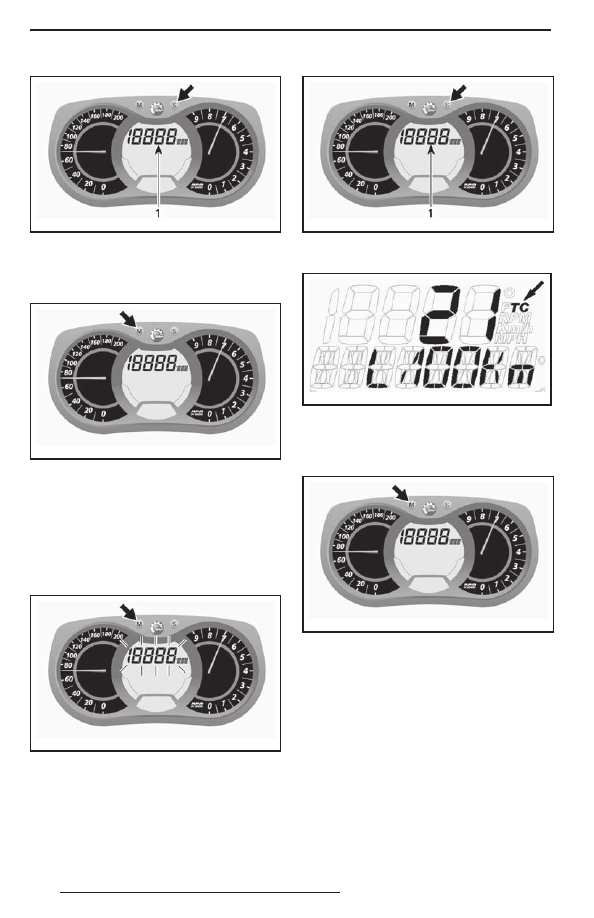

1. Режим среднего расхода топлива

Для подтверждения выбора режима наж-

мите кнопку MODE (M) или подождите

5 секунд.

mmo2 007 -009-066_o

N) Суммарный расход топлива
Измеряет средний расход топлива после

последнего сброса показаний.
Для показа суммарного расхода топлива

выполните следующее:
Для выбора дисплея нажимайте кнопку

MODE (M).

mmo2 007 -009-066_m

При  мигающем  дисплее  нажимайте

кнопку SET (S) для выбора режима сум-

марного расхода топлива (TC).

mmo2 007 -009-066_n

1. Суммарный расход топлива (TC)

Когда режим включён, появится надпись TC.

mmo2 008 -003-021_a

ТИПОВОЙ ВАРИАНТ

Для подтверждения выбора режима наж-

мите кнопку MODE (M) или подождите

5 секунд.

mmo2 007 -009-066_o

Для сброса показаний установите счёт-

чик пробега за поездку в режим TRIP B,

как  подробно  описано  в  параграфе

«СЧЁТЧИК ПРОБЕГА ЗА ПОЕЗДКУ «A»

ИЛИ «B».

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

65

mmo2 007 -009-066_p

1. Режим счётчика пробега за поездку (TRIP B)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2 007 -009-066_w

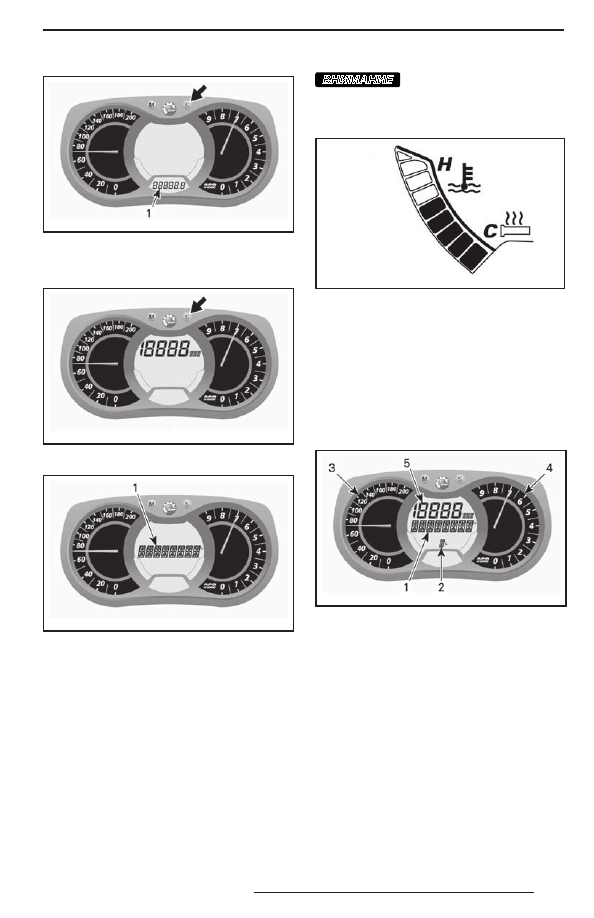

O) Дисплей сообщений

mmo2 007 -009-066_c

1. Дисплей сообщений

Обычные сообщения подробно описа-

ны в параграфе «СИГНАЛЬНЫЕ ЛАМ-

ПЫ И ПРЕДУПРЕЖДАЮЩИЕ СООБ-

ЩЕНИЯ».
Подробное описание неполадок и сооб-

щений системы DESS приведено в раз-

деле «СИСТЕМА МОНИТОРИНГА».
P) Температура охлаждающей жидкости
Сегментный индикатор, постоянно по-

казывает температуру охлаждающей

жидкости двигателя.
При нормальной эксплуатации не долж-

но гореть приблизительно более поло-

вины сегментов.

ВНИМАНИЕ

Если двигатель перегре-

вается, остановите снегоход в безо-

пасном месте. См. раздел «УСТРАНЕ-

НИЕ НЕИСПРАВНОСТЕЙ».

mmo2 012 -006-902_a

Q) Режим записи круга
В данном режиме, скорость снегохода,

обороты двигателя и заданная функция

для дисплея 1 могут быть одновремен-

но записаны за промежуток времени за-

данный водителем.
Существует возможность записи девяти

(9) различных сессий (кругов) общей про-

должительностью не более 2,5 минут.

mmo2 007 -009-066_h

РЕЖИМ ЗАПИСИ КРУГА
1. Дисплей режима записи круга
2. Сессии (круги)
3. Скорость
4. Обороты двигателя (об/мин)
5. Заданная функция

Для активации режима записи круга:
1.  Нажимайте кнопку SET (S) для выбора

режима одометра на дисплее 3.

2.  Для  активации  режима  нажмите

и удерживайте в течение 2 секунд

кнопку SET (S) — появится надпись

«REC», свидетельствующая о выбо-

ре режима записи.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

66

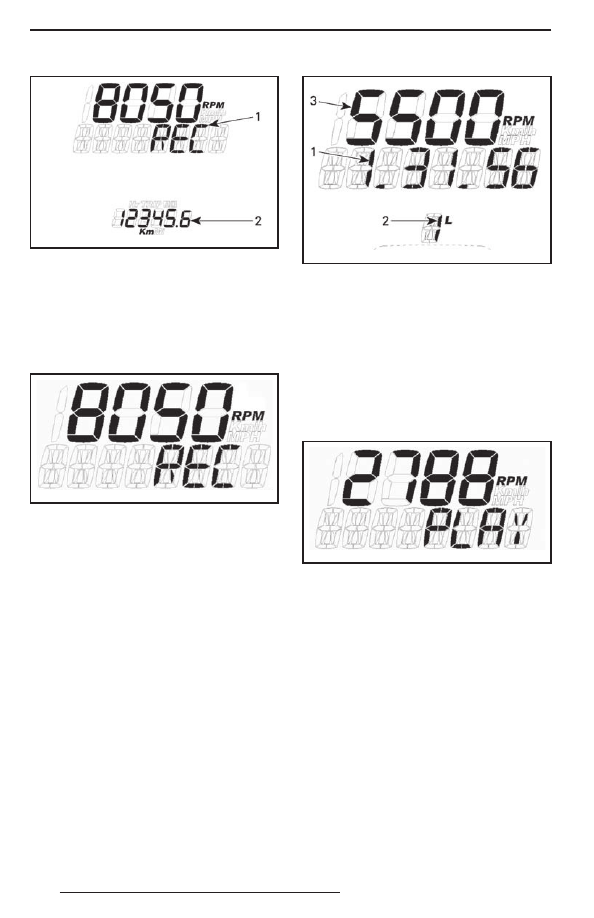

mmo2 009 -009-002_a

1. Режим записи
2. Одометр

3.  Нажимайте кнопку SET (S) для пере-

ключения между функциями.

Доступны режимы: STOP, REC или PLAY.
Для записи (REC):
1.  Выберите функцию REC (запись).

mmo2 008 -007-003

РЕЖИМ ЗАПИСИ

2.  Нажмите кнопку MODE (M) для нача-

ла записи.

3.  Во  время  записи,  снова  нажимай-

те кнопку MODE каждый раз, когда

Вы хотите записать время нового кру-

га (от 1 до 9 кругов).

Нажмите кнопку SET (S) для остановки

записи.

mmo2 009 -009-003_a

РЕЖИМ ЗАПИСИ
1. Время записи
2. Круг/сессия
3. Выбранный режим

Для записи новой сессии, нажимайте

кнопку SET (S), пока на дисплее не поя-

вится функция REC (запись). Повторите

ранее описанную процедуру для записи.
Просмотр записанных данных:
Выберите функцию PLAY (воспроизве-

дение).

mmo2 008 -007-005_a

ФУНКЦИЯ ВОСПРОИЗВЕДЕНИЯ

1.  Нажмите кнопку MODE (M) для вос-

произведения записанных данных.

Все записанные данные (скорость, обо-

роты, заданная функция) будут одновре-

менно отображены на дисплее.
2.  Нажмите кнопку SET (S) для останов-

ки воспроизведения записанного кру-

га ИЛИ нажмите MODE (M) для пере-

ключения на другой записанный круг.

ПРИМЕЧАНИЕ: При нажатии кнопки SET

(S) остановится время воспроизводимо-

го круга, затем отобразится записанное

время круга, и через 5 секунд дисплей

автоматически перейдёт к следующему

записанному кругу.
После воспроизведения всех записан-

ных кругов, на дисплее появится над-

пись STOP.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

67

Для повторного просмотра записанных

данных, нажмите кнопку SET (S) для

возврата к функции воспроизведения.

Повторите процедуру, описанную выше.
Для записи оставшихся кругов, нажмите

кнопку SET (S) для переключения в ре-

жим REC.
Повторите ранее описанную процедуру

для записи.
Нажмите и удерживайте кнопку SET (S)

5 секунд для выхода из режима записи

кругов, появится ранее выбранный режим.
R) Пневматическая подвеска
Выводит предварительную установку по-

ложения амортизатора задней подвески

и его действительное положение.
S) Режим консервации двигателя E-TEC
Когда запущена процедура консервации,

отображается сообщение «OIL».
Настройка информационного центра
Выбор единиц измерения (км/ч или

миль/ч)
Можно установить метрические едини-

цы измерения или единицы измерения,

принятые в Великобритании и США. Об-

ратитесь к авторизованному дилеру Lynx.
Выбор языка отображения информации
Предусмотрена возможность изменения

языка сообщений информационного цен-

тра. Для изменения языковых настроек и на-

стройки информационного центра в соот-

ветствии с Вашими предпочтениями обра-

щайтесь к авторизованному дилеру Lynx.

17)  Специальный захват

на руле

Только модели BoonDocker

и 49 Ranger
Специальный захват на руле предназна-

чен для того, чтобы водитель держался

за него во время движения по склону.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для

буксировки или подъёма снегохода.

Его единственное назначение — слу-

жить опорой во время движения

по склону. При этом одна рука всег-

да должна держаться за руль.

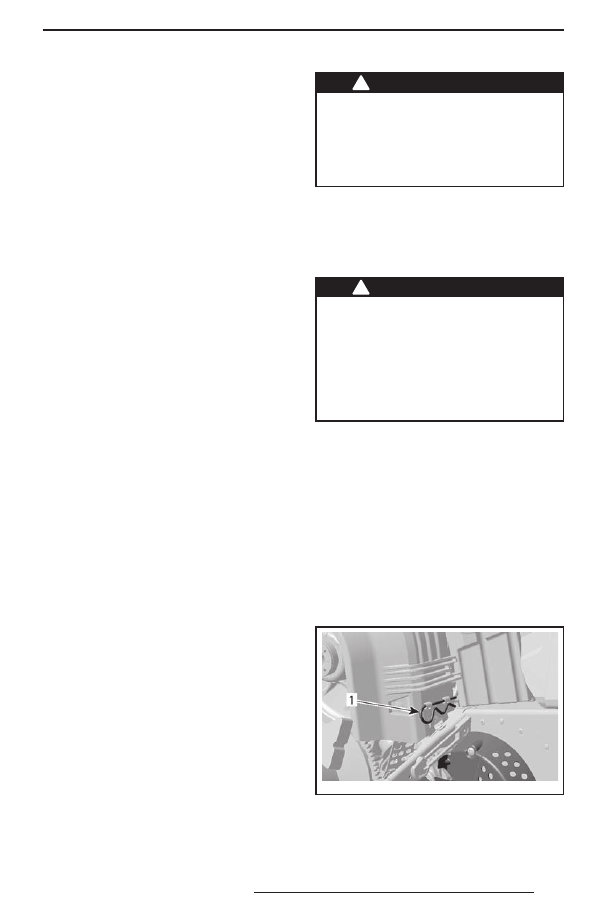

18)  Защитный кожух

ремня вариатора

Снятие защитного кожуха ремня

вариатора

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариа-

тора и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух рем-

ня вариатора специально изготовлен

несколько большего размера, чтобы

обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уро-

вень шума и вибраций. При установке

кожуха необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.
Откройте левую боковую панель мотор-

ного отсека.
Извлеките проволочный фиксатор.

mmo2 008 -003-063_a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из перед-

них выступов.
