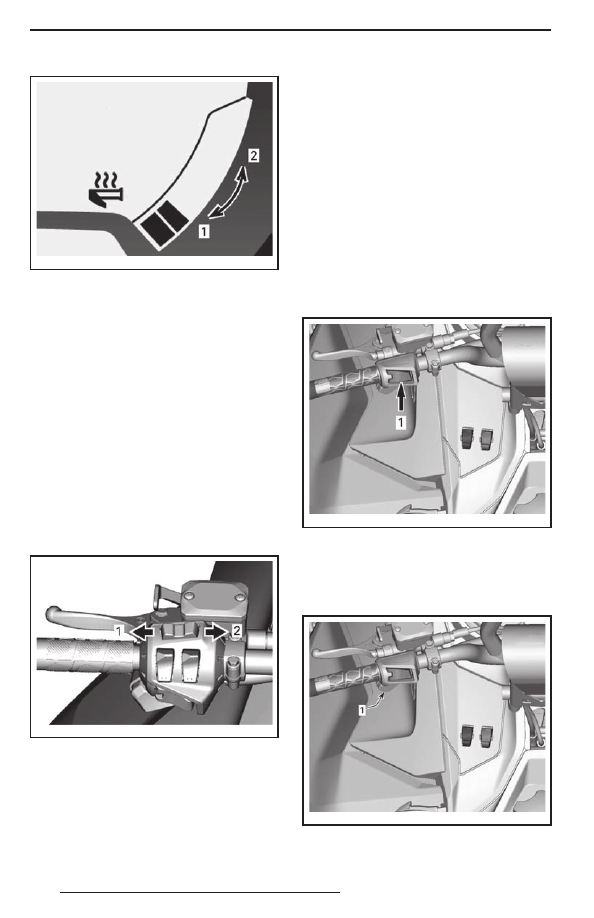

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.
Кнопка Mode/Set (режим/установка)
Модели  с  многофункциональным

аналого-цифровым информационным

центром
Этой кнопкой можно пользоваться вмес-

то двух кнопок, расположенных сверху

на аналого-цифровом информационном

центре, для облегчения его настройки.
–  При  нажатии  влево  она  выполняет

те же функции, что и кнопка MODE (M).

–  При нажатии вправо она выполняет

те же функции, что и кнопка SET (S).

mmo2 014 -004-001_f

ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Функция MODE (режим)
2. Функция SET (установка)

10)  Кнопка запуска/

включения реверса

и переключатель

света фар (Rave RE и

BoonDocker)

Нажмите, чтобы запустить двигатель мо-

делей с электрическим стартером. Под-

робно процедура пуска описана в главе

«ПУСК ДВИГАТЕЛЯ» раздела «ОСНОВ-

НЫЕ ОПЕРАЦИИ».
При работающем двигателе нажмите

данную кнопку для включения электрон-

ного реверса. См. главу «ВКЛЮЧЕНИЕ

ЭЛЕКТРОННОГО РЕВЕРСА (RER)» в раз-

деле «ОСНОВНЫЕ ОПЕРАЦИИ».

mmo2 013 -004-014_c

1. Кнопка запуска двигателя/включения реверса

Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы  освещения  автоматически

включаются при работающем двигателе.

fmo2014-001-018_d

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАРЫ
1. ДАЛЬНИЙ или БЛИЖНИЙ свет

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

49

11)  Рукоятка ручного стартера

(если применимо)

Модели без электрического стартера
Рукоятка  ручного  стартера  находит-

ся по правому борту снегохода. Чтобы

привести в действие механизм ручного

стартера, медленно потяните рукоятку

на себя и, когда почувствуете сопротив-

ление, энергично дёрните её. Медленно

верните рукоятку в исходное положение.

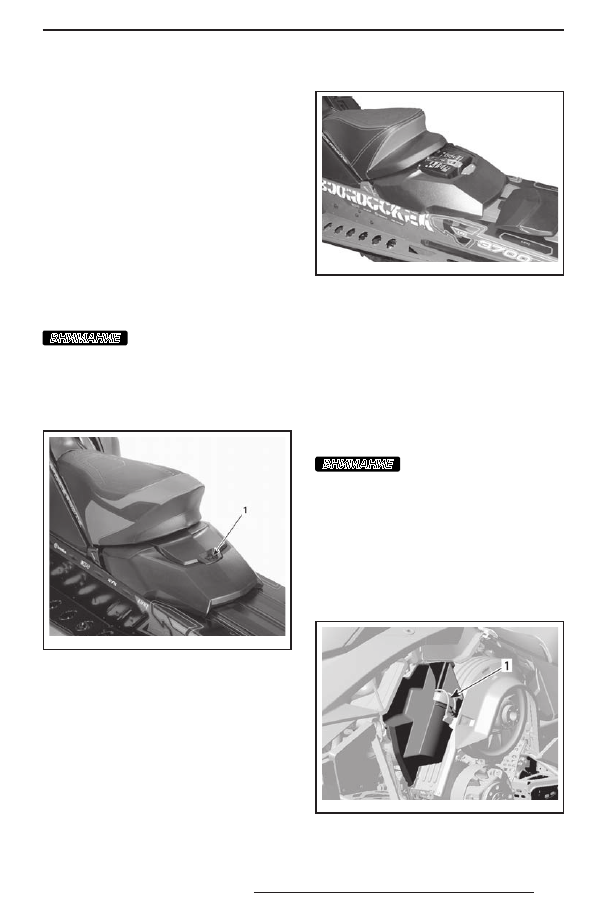

12)  Багажное отделение

(кроме моделей

с электрическим

стартером)

Все модели, кроме Rave 550 и 49 Ranger

ВНИМАНИЕ

МАКСИМАЛЬНАЯ грузо-

подъёмность 1,8 кг (груз должен быть

равномерно распределён).
Чтобы открыть крышку, поверните за-

щёлку на четверть оборота против ча-

совой стрелки.

fmo2014-001-010_a

БАГАЖНОЕ ОТДЕЛЕНИЕ
1. Защёлка

Закройте  крышку  и,  чтобы  запереть

её, поверните защёлку на четверть обо-

рота по часовой стрелке.

Модели с электрическим стартером

fmo2014-001-007

Отсек для установки аккумуляторной батареи

13)  Возимый комплект

инструментов

Модели Rave 550 и 49 Ranger
В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Чехол для инструментов находится в мо-

торном отсеке на кожухе вариатора.

ВНИМАНИЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с компонентами ва-

риатора.
Чтобы извлечь комплект инструментов,

освободите резиновый держатель.
Во время движения комплект инстру-

ментов должен надёжно удерживаться

на месте резиновым фиксатором.

mmo2 008 -003-061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

50

Все модели, кроме Rave 550 и 49 Ranger
В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Комплект инструментов располагается

непосредственно на защитном кожухе

ведущего шкива вариатора.

ВНИМАНИЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с компонентами ва-

риатора (CVT). Приспособление для

разведения фланцев ведомого шкива

вставлено в пусковой зажим.

mmo2 013 -004-016_a

ТИПОВОЙ ВАРИАНТ
1. Пусковой шнур
2. Ключ
3.  Приспособление для разведения фланцев ве-

домого шкива

4. Приспособление для регулировки
5. Пусковой зажим

Место для хранения запасной

свечи зажигания
Модели Rave 550 и 49 Ranger
В футляре для комплекта возимого ин-

струмента предусмотрено место для

хранения запасных свечей зажигания,

это позволяет предохранить их от воз-

действия влаги, а также защитить от гря-

зи и повреждений.

ПРИМЕЧАНИЕ: Запасные свечи зажи-

гания не входят в комплект поставки

снегохода.
ПРИМЕЧАНИЕ: Перед установкой све-

чи зажигания проверьте межэлектрод-

ный зазор, см. раздел «ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ».

!

 ОСТОРОЖНО Не пытайтесь регули-

ровать зазор свечи зажигания (только

двигатели E-TEC).

14) Информационный центр

Модели 550

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и осо-

бенно от наблюдения за окружаю-

щей обстановкой.

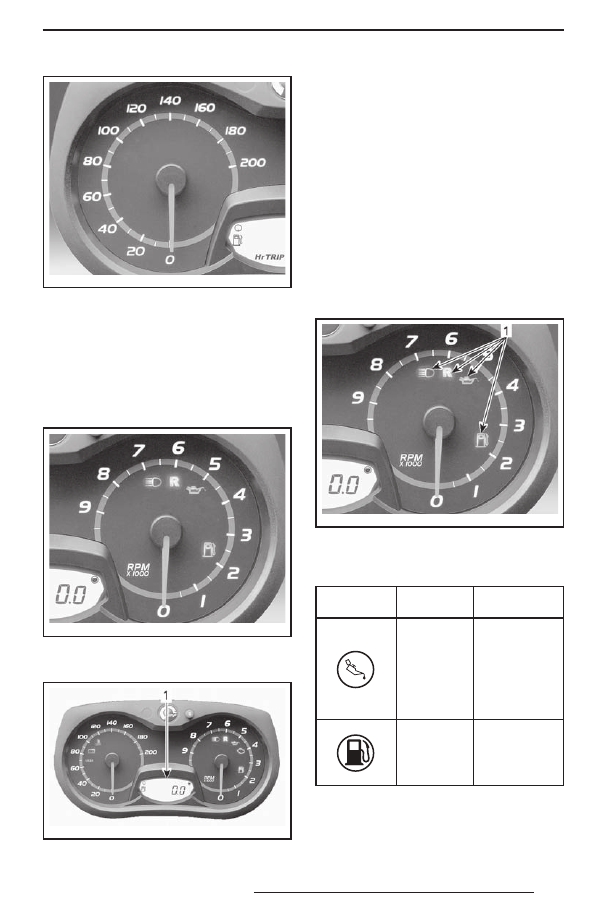

Описание информационного центра

mmo2 011 -002-001_c

1. Спидометр
2. Тахометр
3. Цифровой дисплей
4. Сигнальные лампы

ПРИМЕЧАНИЕ: На заводе информацион-

ный центр настроен для отображения ин-

формации в Метрической системе мер,

однако его настройку можно изменить

для показаний в единицах измерения,

принятых в США и Великобритании. Для

этого следует обратиться к дилеру Lynx.
1) Спидометр
Отображает скорость движения снего-

хода в километрах или в милях в зави-

симости от выбранной установки.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

51

mmo2 010 -004-004

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты  вращения  коленчатого  вала

необходимо показания прибора умно-

жить на 1000.

mmo2 011 -002-002

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003-013_h

1. Цифровой дисплей

Цифровой дисплей используется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображаемых

в виде бегущей строки, об активирован-

ных функциях или неисправностях;

–  отображения кодов неисправностей.
4)  Сигнальные лампы

mmo2 011 -002-002_a

1. Сигнальные лампы

Описание сигнальных ламп приведено

в таблице.

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

—

Низкий уровень

инжекцион ного

масла.  Остано-

вите  снегоход

в  безопасном

месте  и  долей-

те  инжекцион-

ное масло

—

Низкий

уро-

вень

топли-

ва.  Дозаправь-

те  топливо  как

можно раньше

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
