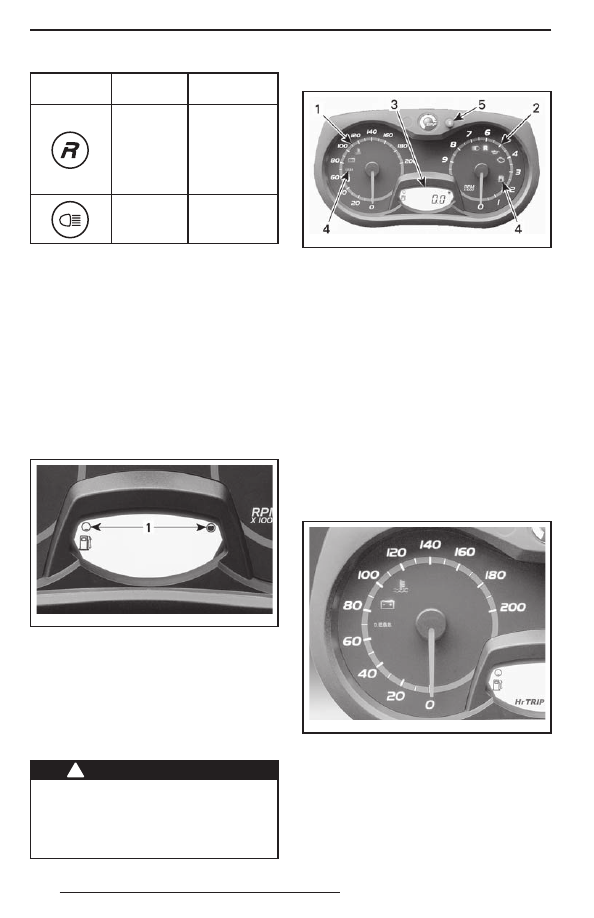

52

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

Продолжи-

тельные

сигналы,

повторяю-

щиеся с не-

большой

частотой

Реверс

включён

—

Включён  даль-

ний свет фар

Функциональные возможности

информационного центра
A) Одометр
Отображает общее пройденное расстоя-

ние (в милях или километрах, в зависи-

мости от текущих настроек).
Показания отображаются на цифровом

дисплее.
B) Уровень топлива
Сегментный индикатор непрерывно по-

казывает остаток топлива в баке. Ото-

бражается на цифровом дисплее.

mmo2 008 -003-020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

15)  Аналого-цифровой

информационный

центр (стандарт)

Только 49 Ranger и модели с двигате-

лем E-TEC

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и осо-

бенно от наблюдения за окружаю-

щей обстановкой.

Описание информационного центра

mmo2 008 -003-013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: На заводе информацион-

ный центр настроен для отображения ин-

формации в Метрической системе мер,

однако его настройку можно изменить

для показаний в единицах измерения,

принятых в США и Великобритании. Для

этого следует обратиться к дилеру Lynx.
1) Спидометр
Отображает скорость движения снего-

хода в километрах или в милях в зави-

симости от выбранной установки.

mmo2 008 -003-014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты  вращения  коленчатого  вала

необходимо показания прибора умно-

жить на 1000.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

53

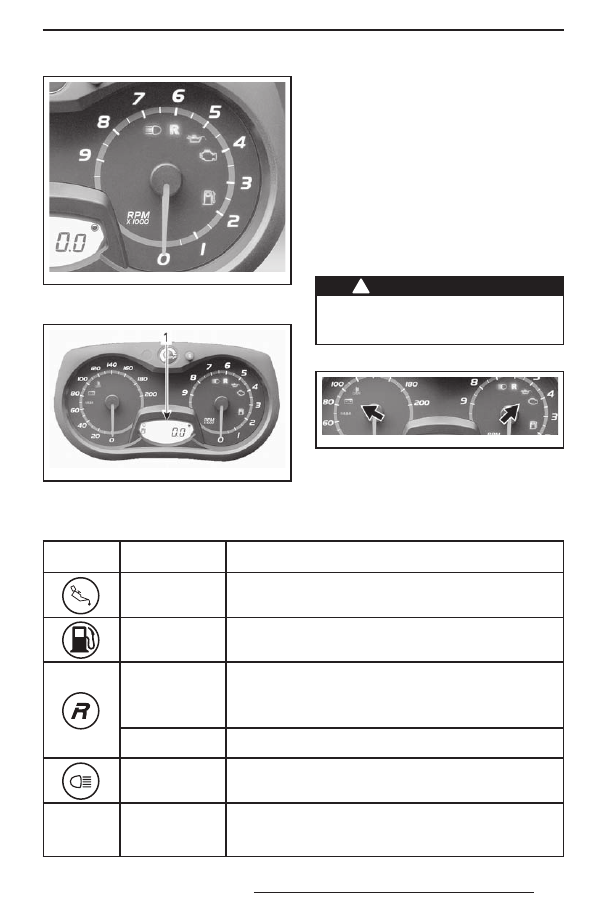

mmo2 008 -003-019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003-013_h

1. Цифровой дисплей

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

Цифровой дисплей используется для:

–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров, вы-

бранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображаемых

в виде бегущей строки, об активирован-

ных функциях или неисправностях;

– отображения кодов неисправностей.

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода.

4)  Сигнальные лампы

mmo2 008 -003-024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено

в таблице. Для получения более подроб-

ной информации о сигнальных лампах см.

раздел «СИСТЕМА МОНИТОРИНГА».

СИГН.

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ОПИСАНИЕ

Четыре коротких

звуковых сигнала

каждые 5 минут

Низкий уровень инжекционного масла. Остановите снего-

ход в безопасном месте и долейте инжекционное масло

—

Низкий уровень топлива. На дисплее отображается только

один (1) сегмент. Дозаправьте топливо как можно раньше

Продолжитель-

ные сигналы, по-

вторяющиеся

с небольшой час-

тотой

Реверс включён

3 коротких звуко-

вых сигнала

Режим реверса не включился — попытайтесь снова

—

Включён дальний свет фар

—

—

E-TEC:  Двигатель  и/или  инжекционное  масло  нуждаются

в прогреве перед началом работы в нормальном режиме.

Частота вращения коленчатого вала двигателя ограничена,

пока не будет достигнута необходимая температура

54

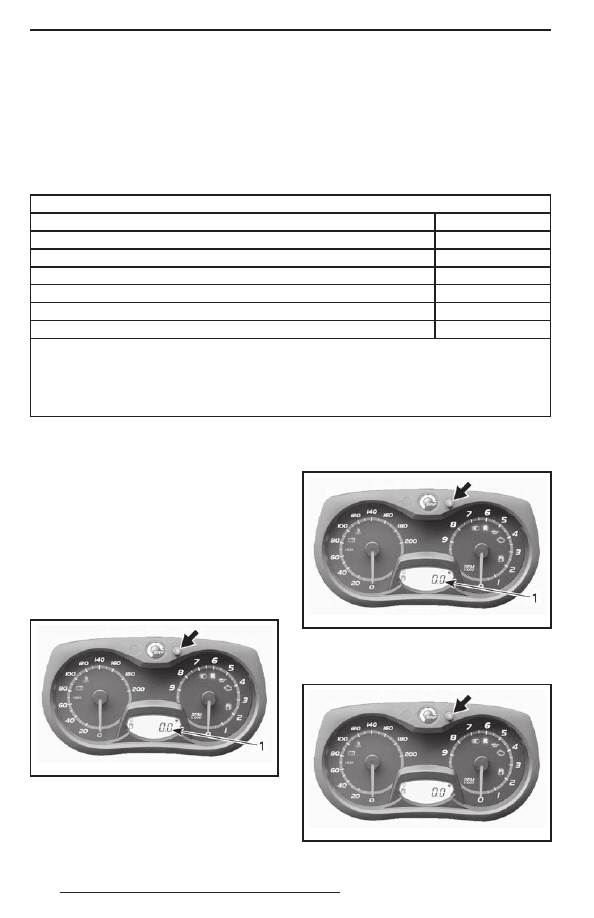

5) Кнопка SET (S)
Кнопка используется для просмотра, на-

стройки и сброса параметров, отобража-

емых на многофункциональном дисплее.
Для сохранения настроек двигатель дол-

жен быть запущен.

ПРИМЕЧАНИЕ: Можно также пользо-

ваться кнопкой SET (S) на многофункци-

ональном переключателе, которая име-

ет аналогичное назначение.

Функциональные возможности информационного центра

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИНФОРМАЦИОННОГО ЦЕНТРА

ФУНКЦИИ

600 HO E-TEC

A) Одометр

X

B) Счётчик пробега за поездку «A» или «B»

X

C) Счётчик моточасов

X

D) Уровень топлива

X

E) Температура охлаждающей жидкости

(1)

X

F) Режим консервации двигателя

X

X = символом X обозначаются стандартные функции;

Opt = дополнительное оборудование

N.A. = не доступно

(1)

  Для отображения температуры охлаждающей жидкости необходима установка дополни-

тельного оборудования. Для получения дополнительной информации обращайтесь к авто-

ризованному дилеру Lynx.

ПРИМЕЧАНИЕ: На заводе информацион-

ный центр настроен для отображения ин-

формации в Метрической системе мер,

однако его настройку можно изменить

для показаний в единицах измерения,

принятых в США и Великобритании. Для

этого следует обратиться к дилеру Lynx.
A) Одометр
Измеряет общий пробег снегохода в ки-

лометрах или милях.
Для выбора режима одометра нажмите

кнопку SET (S).

mmo2 008 -003-013_c

1. Режим одометра

B)  Счётчик пробега за поездку

«A» или «B»

Счётчик пробега за поездку измеряет

путь, пройденный снегоходом с момен-

та последнего сброса показаний.

Для выбора режима счётчика пробе-

га за поездку (TRIP A/TRIP B) нажмите

кнопку SET (S).

mmo2 008 -003-013_c

1. Режим счётчика пробега за поездку (TRIP A/TRIP B)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2 008 -003-013_d

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

55

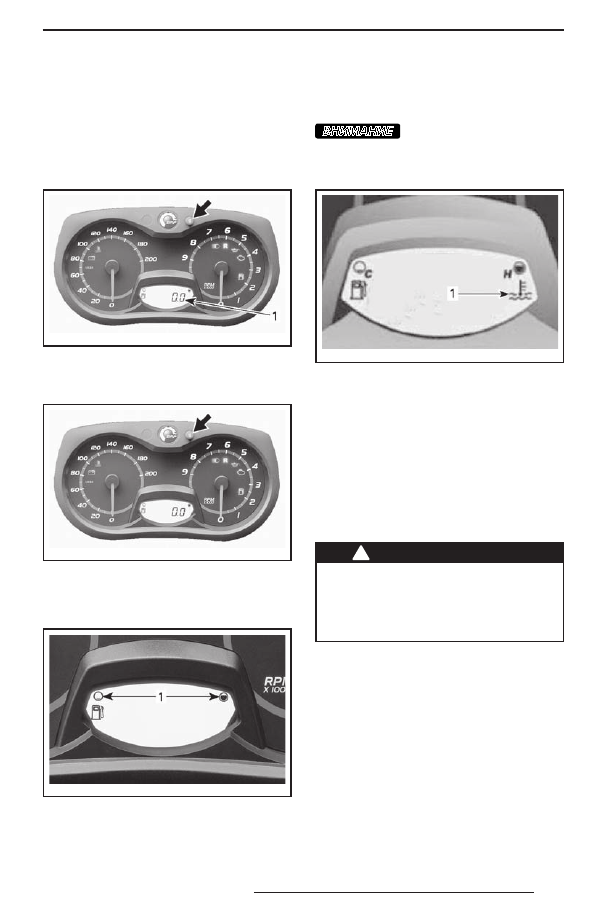

C) Счётчик моточасов
При включённом электрооборудовании

этот счётчик регистрирует наработку

двигателя с момента последнего сбро-

са показаний.
Для выбора режима счётчика моточасов

(HrTRIP) нажмите кнопку SET (S).

mmo2 008 -003-013_c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-

живайте кнопку SET (S).

mmo2 008 -003-013_d

D) Уровень топлива
Сегментный индикатор непрерывно по-

казывает остаток топлива в баке.

mmo2 008 -003-020_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

Температура охлаждающей жидкости

(необходим дополнительный модуль)
Сигнальная лампа перегрева

ВНИМАНИЕ

Если двигатель перегре-

вается, остановите снегоход в безо-

пасном месте. См. раздел «УСТРАНЕ-

НИЕ НЕИСПРАВНОСТЕЙ».

mmo2 012 -005-095_a

ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ УСТАНОВЛЕН
1. Сигнальная лампа перегрева

F) Режим консервации двигателя E-TEC
Во время выполнения консервации дви-

гателя отображается сообщение «OIL».

16)  Многофункциональный

аналого-цифровой

информационный центр

Модели с двигателем E-TEC

(все, кроме Ranger)

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и осо-

бенно от наблюдения за окружаю-

щей обстановкой.
