Снегоход Lynx Rave 550. Руководство - часть 11

44

ПРЕДУПРЕЖДАЮ-

ЩИЕ СИГНАЛЫ

ОПИСАНИЕ

ЗВУКО-

ВОЙ

СИГНАЛ

СООБЩЕ-

НИЕ

2 коротких WELCOME...

Приветственное сообще-

ние, правильный ключ

Короткие

звуковые

сигналы,

повторяю-

щие с не-

большой

частотой

CHECK KEY

Невоз-

можно

чтение

ключа (не-

надёжное

соедине-

ние)

Движение  снего-

хода  невозмож-

но.  Следите,  что-

бы  в  колпачке

шнура  безопасно-

сти не было грязи

и  снега.  Очис тить

колпачок от грязи

и снега. Переуста-

новить  колпачок,

пустить двигатель

Короткие

звуковые

сигналы,

повторяю-

щие с вы-

сокой час-

тотой

BAD KEY

Неверный

или неза-

програм-

мирован-

ный ключ

Движение  снего-

хода  невозмож-

но.  Использовать

правильно  запро-

г р а м м и р о в а н-

ный или перепро-

граммированный

ключ

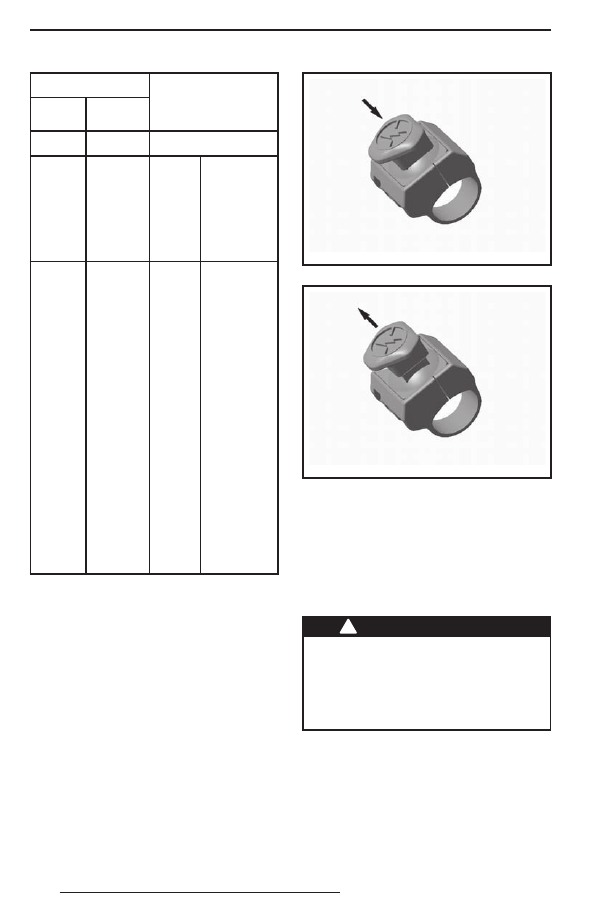

6)  Аварийный выключатель

двигателя

Выключатель  двигателя  расположен

справа на руле.
Выключатель имеет нажимно-отжимную

конструкцию. Для аварийной остановки

двигателя выберите положение кнопки

OFF (выкл.) (нажата вниз) и одновремен-

но нажмите тормоз. Для пуска двигате-

ля кнопку следует перевести в положе-

ние ON (отжата вверх).

mmo2 007 -009-038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

mmo2 007 -009-038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Водитель должен уметь уверенно пользо-

ваться кнопкой аварийного выключения

двигателя. Рекомендуем потренироваться

в запуске и выключении двигателя с помо-

щью этой кнопки. Приобретённые навыки

будут очень полезны, если Вы окажетесь

в экстремальной ситуации.

!



ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запус-

ком двигателя необходимо найти

и устранить её причину. Обратитесь

к авторизованному дилеру Lynx.

7)  Рычаг воздушной заслонки

(только модели

с двигателем 550)

Порядок использования приведён в раз-

деле  «ЗАПУСК  КАРБЮРАТОРНОГО

ДВИГАТЕЛЯ (МОДЕЛЬ 550)».

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

45

Трехпозиционный рычаг воздушной за-

слонки облегчает пуск холодного двига-

теля.

1

2

3

A06H1KA

1. OFF (выкл.)
2. Положение 2
3. Положение 3

Запуск холодного двигателя
ПРИМЕЧАНИЕ: Не нажимайте на рычаг

дросселя, когда воздушная заслонка за-

крыта.
Переместите рычаг воздушной заслонки

в положение «3» и пустите двигатель.

Как только двигатель начнёт работать,

переведите рычаг воздушной заслонки

в положение «2». Через несколько се-

кунд (максимум 10) верните рычаг воз-

душной заслонки в положение OFF.
ПРИМЕЧАНИЕ: При низкой темпера-

туре (ниже –20 °С), возможно, потребу-

ется несколько раз переключить рычаг

воздушной заслонки из положения OFF

в положение «1» и обратно, прежде чем

запустить двигатель.
Пуск прогретого двигателя
Пустите двигатель, не прикрывая воз-

душную заслонку. Если двигатель не на-

чал работать после двух попыток с ис-

пользованием  ручного  стартера  или

после двух включений электрического

стартера (по 5 секунд), поверните рычаг

воздушной заслонки в положение «2».

Пустите двигатель, не нажимая рычаг

дросселя. Когда двигатель заработает,

полностью откройте воздушную заслон-

ку (положение OFF).

8)  Многофункциональный

переключатель (модели

550 и 49 Ranger 600 E-TEC)

fmo2014-004-004_a

ТИПОВОЙ ВАРИАНТ
1.  Кнопка включения электронного реверса/за-

пуска двигателя

2. Переключатель света фары
3. Рычаг дроссельной заслонки с подогревом
4.  Кнопка включения электронного реверса/за-

пуска двигателя

Кнопка запуска двигателя/

включения электронного

реверса (RER™)
Нажмите, чтобы запустить двигатель мо-

делей с электрическим стартером. Под-

робно процедура пуска описана в главе

«ПУСК ДВИГАТЕЛЯ» раздела «ОСНОВ-

НЫЕ ОПЕРАЦИИ».
При работающем двигателе нажмите

данную кнопку для включения электрон-

ного реверса. См. главу «ВКЛЮЧЕНИЕ

ЭЛЕКТРОННОГО РЕВЕРСА (RER)» в раз-

деле «ОСНОВНЫЕ ОПЕРАЦИИ».
Переключатель света фар
При нажатии происходит включение

ближнего или дальнего света фар. При-

боры освещения автоматически включа-

ются при работающем двигателе.
Выключатель электрообогрева

рукояток руля
ПРИМЕЧАНИЕ: На моделях 49 Ranger

E-TEC обогрев рукояток руля функциони-

рует только тогда, когда частота вращения

коленчатого вала превышает 2000 об/мин.
Установите переключатель в такое поло-

жение, при котором Вашим рукам будет

обеспечена комфортная температура.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

46

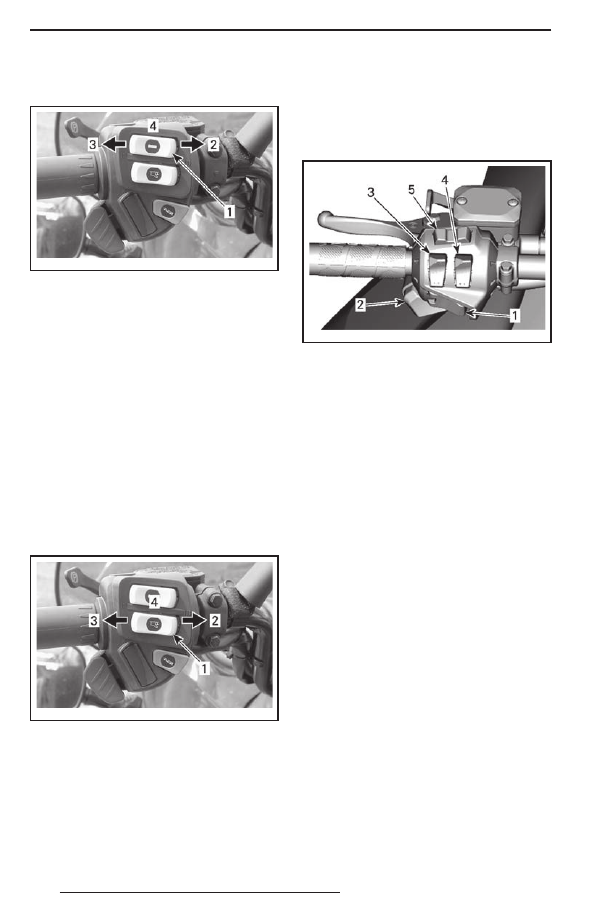

Модели с аналого-цифровым инфор-

мационным центром

mmo2 007 -003-003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)

Выключатель электрообогрева

рычага дроссельной заслонки
ПРИМЕЧАНИЕ: На моделях 49 Ranger

E-TEC обогрев рукояток руля функцио-

нирует только тогда, когда частота вра-

щения  коленчатого  вала  превышает

2000 об/мин.
Установите переключатель в такое по-

ложение, при котором Вашему большо-

му пальцу будет обеспечена комфортная

температура.
Модели с аналого-цифровым инфор-

мационным центром

mmo2 007 -003-003_c

ТИПОВОЙ ВАРИАНТ
1.  Выключатель электрообогрева рычага дроссель-

ной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

9)  Многофункциональный

переключатель (только

Xtrim SC)

Многофункциональный переключатель

расположен слева на руле.

mmo2 014 -004-001_c

ТИПОВОЙ ВАРИАНТ
1.  Кнопка включения электронного реверса/за-

пуска двигателя

2. Переключатель света фары
3. Выключатель электрообогрева рукояток руля
4.  Выключатель электрообогрева рычага дрос-

сельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка запуска двигателя/

включения электронного реверса
Нажмите, чтобы запустить двигатель мо-

делей с электрическим стартером. Под-

робно процедура пуска описана в главе

«ПУСК ДВИГАТЕЛЯ» раздела «ОСНОВ-

НЫЕ ОПЕРАЦИИ».
Модели с электронным реверсом
При работающем двигателе нажмите

данную кнопку для включения электрон-

ного реверса. См. главу «ВКЛЮЧЕНИЕ

ЭЛЕКТРОННОГО РЕВЕРСА (RER)» в раз-

деле «ОСНОВНЫЕ ОПЕРАЦИИ».
Переключатель света фары
Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы  освещения  автоматически

включаются при работающем двигателе.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

47

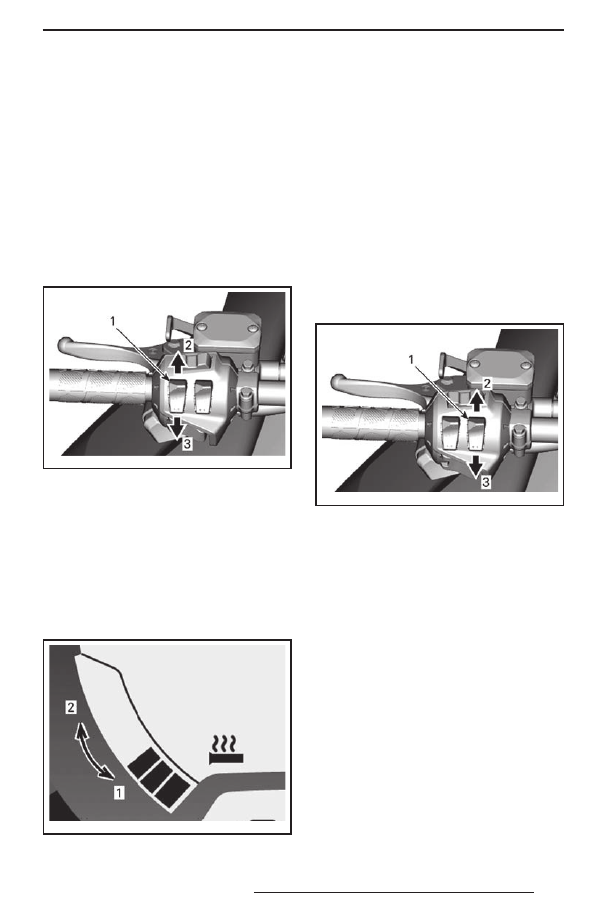

Выключатель электрообогрева

рукояток руля
Модели  с  многофункциональным

аналого-цифровым информационным

центром
E-TEC
ПРИМЕЧАНИЕ: При частоте вращения

коленчатого вала ниже 2000 об/мин ин-

тенсивность обогрева рукояток будет

ограничена 50%.
Выберите интенсивность обогрева руко-

яток руля, создающую комфортную тем-

пературу для Ваших рук.

mmo2 014 -004-001_d

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

Интенсивность обогрева отображается

на цифровом дисплее.
ПРИМЕЧАНИЕ: Предусмотрено девять

настроек интенсивности. При отпуска-

нии дисплей вернётся к отображению

температуры охлаждающей жидкости

(если применимо).

mmo2 007 -009-043_b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.
Выключатель электрообогрева

рычага дроссельной заслонки
Модели  с  многофункциональным

аналого-цифровым информационным

центром
E-TEC
ПРИМЕЧАНИЕ: При частоте вращения

коленчатого вала ниже 2000 об/мин ин-

тенсивность обогрева рычага дроссель-

ной заслонки будет ограничена 50%.
Выберите интенсивность обогрева ры-

чага, создающую комфортную темпера-

туру для большого пальца Вашей руки.

mmo2 014 -004-001_e

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1.  Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ:  При  нажатии  на  вы-

ключатель  интенсивность  обогрева

отображается на многофункциональ-

ном дисплее информационного центра.

Предусмотрено девять настроек интен-

сивности. При отпускании дисплей воз-

вращается в режим отображения уров-

ня топлива в баке.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
