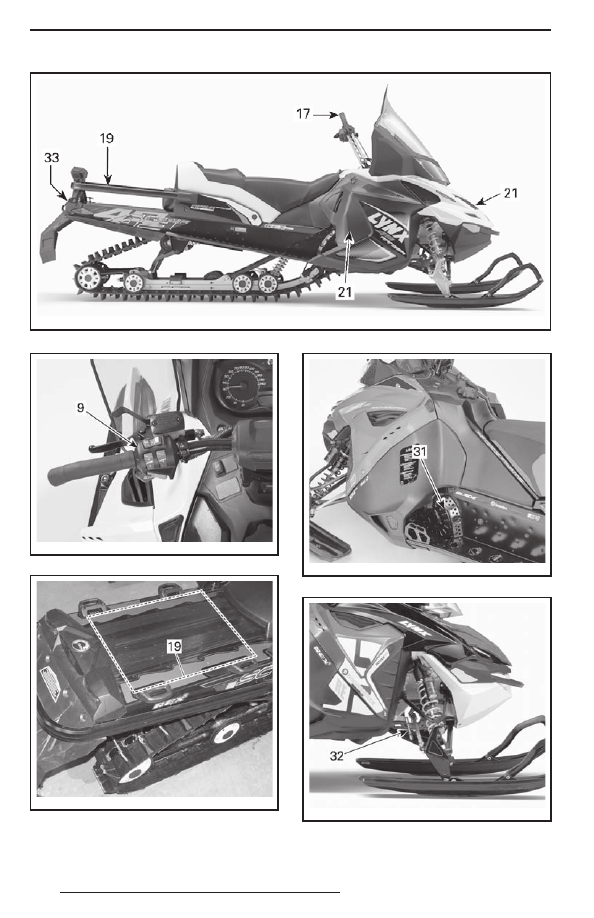

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

41

1) Руль

Руль предназначен для управления кур-

сом снегохода. Когда Вы поворачиваете

руль вправо или влево, в ту же сторону

поворачиваются и лыжи, соответствен-

но, поворачивая Вашу машину.

!



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-

ним ходом может привести к потере

контроля над снегоходом.

2)  Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки располага-

ется на правой стороне руля.
Управление рычагом осуществляется

большим пальцем. Нажатие на рычаг

дроссельной заслонки приводит к уве-

личению оборотов двигателя и включе-

нию вариатора трансмиссии. При пол-

ном отпускании рычага дроссельной

заслонки двигатель автоматически пе-

реходит в режим холостого хода.

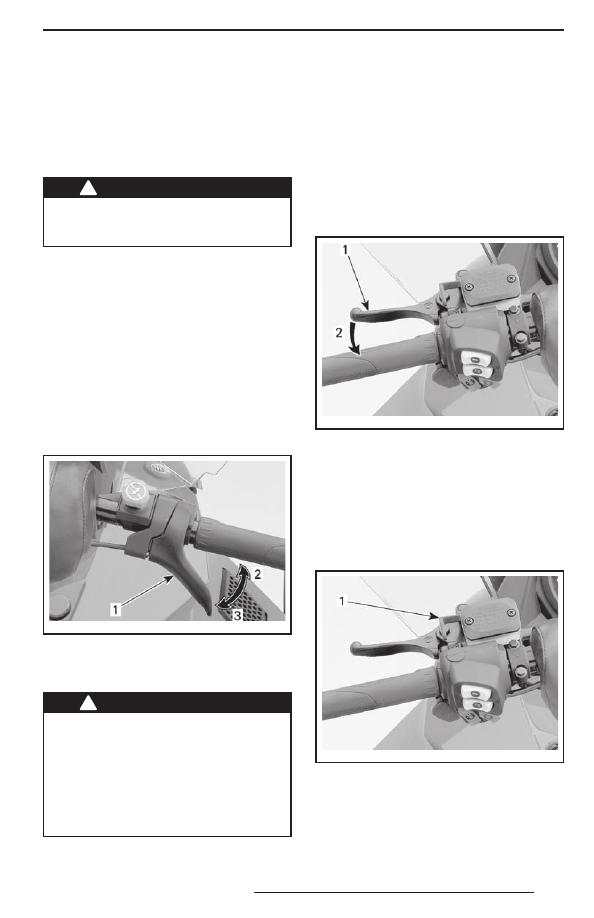

mmo2 008 -008-011_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте

работу рычага дроссельной заслон-

ки. Рычаг, отпущенный после нажа-

тия, должен самостоятельно возвра-

щаться в исходное положение. Экс-

плуатация снегохода с неисправным

механизмом привода дросселя кате-

горически запрещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой

стороне руля.
Нажатие на рычаг приводит в действие

тормозной механизм. При отпускании

рычаг  автоматически  возвращается

в исходное положение. Эффективность

торможения зависит от приложенного

к рычагу усилия, а также от характера

местности и снежного покрова.

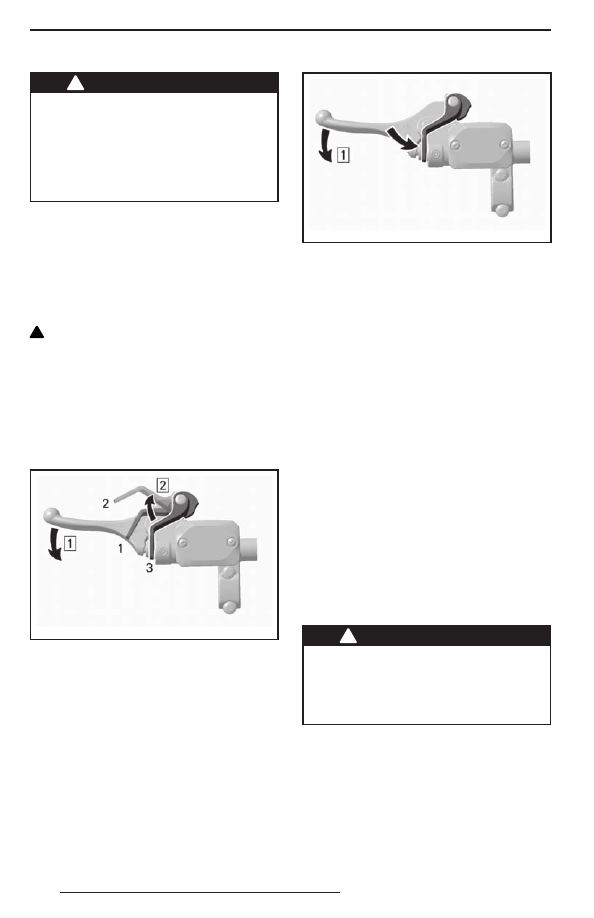

mmo2 008 -008-012_b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза расположен

слева на руле.
Стояночный тормоз должен обязательно

включаться во время стоянки снегохода.

mmo2 008 -008-012_c

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

42

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь,

что стояночный тормоз отключён.

Продолжительное движение на сне-

гоходе с нажатым рычагом тормоза

может стать причиной повреждения

тормозной системы, потери тормоз-

ного эффекта и/или возгорания.

Включение стояночного тормоза
Нажмите на рычаг тормоза и, удерживая

его, пальцем потяните блокировочный

рычажок. Когда рычаг тормоза блокиро-

ван в промежуточном положении (при-

мерно на половине полного хода), стоя-

ночный тормоз полностью включён.

!

 ОСТОРОЖНО  Положение  рыча-

га стояночного тормоза может изме-

няться в зависимости от степени изно-

са накладок тормозных колодок. Убе-

дитесь, что снегоход надёжно удержи-

вается на месте включённым стояноч-

ным тормозом.
ПРИМЕЧАНИЕ: Блокирующий рычаг мо-

жет находиться в двух положениях.

mmo2 007 -009-037_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажатие и удерживание рычага тормоза
Шаг 2: Регулировка блокировочного рычажка
1. Положение 1
2. Положение 2
3. OFF (выкл.)

Выключение стояночного тормоза
Нажмите на рычаг тормоза. Блокировоч-

ный рычажок автоматически возвраща-

ется в исходное положение. Перед нача-

лом движения не забывайте полностью

отключать стояночный тормоз.

mmo2 007 -009-037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА.
Шаг 1: Нажмите рычаг тормоза

5)  Выключатель двигателя

(со шнуром)

Rave 550 и Ranger 49
Выключатель (контактное устройство)

располагается на левой стороне консоли.
Xtrim, Rave RE и BoonDocker
Выключатель (контактное устройство) рас-

полагается на правой стороне консоли.
Все модели
Чтобы обеспечить возможность экс-

плуатации снегохода, необходимо надеть

колпачок шнура безопасности на кон-

тактное устройство.
Общие сведения
Снятие колпачка шнура безопасности

(ключа DESS) с выключателя приводит

к остановке двигателя — это позволяет

предотвратить уход снегохода в случае

падения водителя.

!



ПРЕДОСТЕРЕЖЕНИЕ

Когда  снегоход  не  используется,

всегда снимайте колпачок шнура

безопасности (ключ DESS) с кон-

тактного устройства — это большое

искушение для детей и угонщиков.

Эксплуатация
Перед пуском двигателя прикрепите

шнур безопасности к петле на одежде,

а колпачок шнура (ключ системы DESS)

наденьте на выключатель.

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ

43

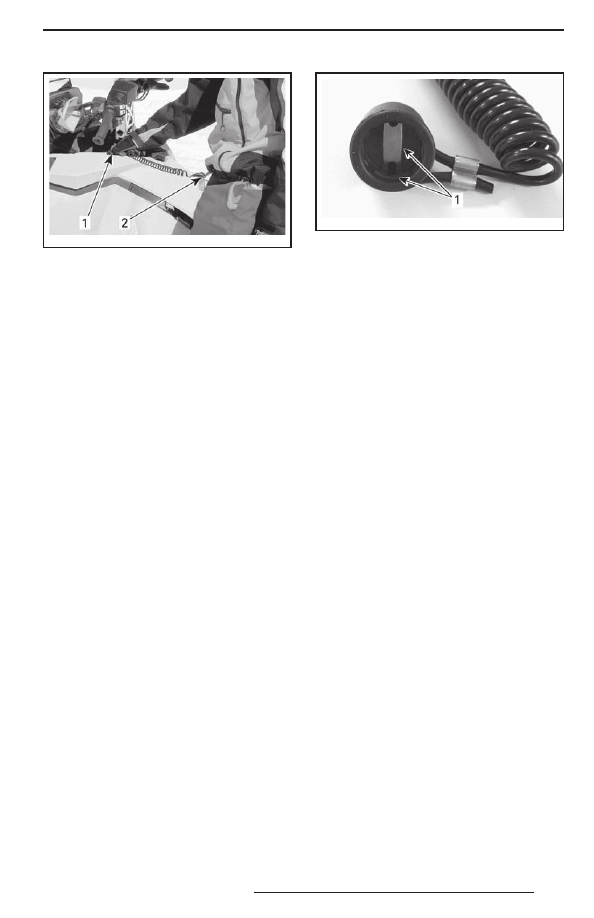

mmo2 008 -003-012_a

ТИПОВОЙ ВАРИАНТ
1. Наденьте колпачок на выключатель
2. Закрепите на одежде

Для экстренной остановки двигателя

сдёрните колпачок шнура безопасности

(ключ DESS) с выключателя.
Ключ цифровой кодируемой

противоугонной системы/

выключатель двигателя
ПРИМЕЧАНИЕ: На снегоходы с двигате-

лем 500F система DESS не установлена!
В колпачке шнура безопасности распола-

гается ключ DESS, который является ана-

логом обычного ключа зажигания.
В колпачок шнура безопасности (ключ

DESS)  встроена  электронная  схема

с уникальным цифровым кодом.
Дилер заносит этот код в память моду-

ля управления двигателем (ЕСМ, En-

En-

gine Control Module) Вашего снегохода.

После считывания и распознавания кода

система позволяет двигателю снегохода

развивать обороты свыше 3000 об/мин.
Авторизованный дилер запрограмми-

ровал систему DESS Вашего снегохода,

чтобы  она  могла  распознавать  ключ

DESS, расположенный в колпачке шну-

ра  безопасности  —  это  обеспечива-

ет возможность эксплуатации Вашего

снегохода.
При установке колпачка шнура безопас-

ности с другим кодом запуск двигателя

возможен, но максимальная частота вра-

щения будет недостаточна для включе-

ния вариатора и движения снегохода.
Следите,  чтобы  в  колпачке  шнура

безопасности не было грязи и снега.

mmo2 011 -004-100_a

КЛЮЧ DESS/КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность системы DESS
Дилер Lynx может запрограммировать

ЕСМ для работы с 8-ю различными клю-

чами DESS.
Мы рекомендуем приобрести допол-

нительный шнур безопасности у Ваше-

го авторизованного дилера Lynx. Если

Вы владеете несколькими снегоходами,

оборудованными системой DESS, авто-

ризованный дилер Lynx может запро-

граммировать их таким образом, чтобы

каждый из них мог работать с ключами

DESS от других снегоходов.
Коды сигнальной лампы DESS
ПРИМЕЧАНИЕ: Если, несмотря на при-

нятые меры, подача предупреждающих

сигналов не прекращается, обратитесь

к дилеру Lynx.
