Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 33

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-8

ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ”Sa” -

каждые 75 рабочих часов

11

12

13

ПРИМЕЧАНИЕ: см. График обслуживания
дилерской компанией на стр. 4-29, если
этот сервис должен проводиться через
225 часов работы.

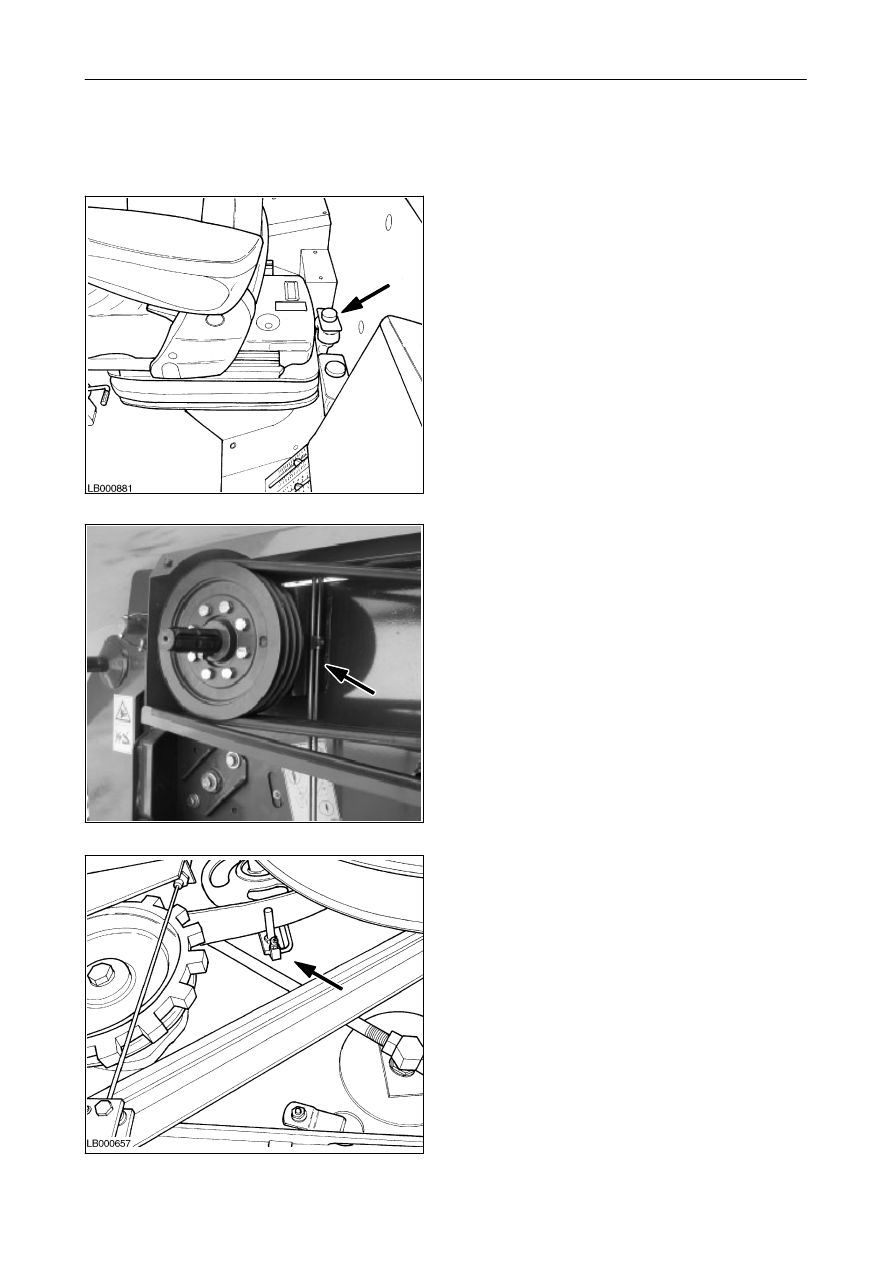

7. БАК ДЛЯ ТОРМОЗНОЙ ЖИДКОСТИ

ГИДРАВЛИЧЕСКОГО ТОРМОЗА
Рис. 11

Проверить, что бак полностью заполнен.
Использовать тормозную жидкость BP DOT 4
Brake Fluid.

Во время этой операции проверитьи при
необходимости

заменитьфрикционные

материалы тормозов (тормозные накладки),
прежде чем они будут полностью изношены.
Данная

операция

должна

выполняться

квалифицированным

персоналом

вашего

дилера.

8. НИЖНИЙ

ВАЛ

ЛОТКА

ЭЛЕВАТО-

РА (левая сторона) – Рис. 12

Заправьте смазкой Fendt Extra Grease EP
масленки:

9. НАТЯЖНОЕ УСТРОЙСТВО ПРИВОДА

ЖАТКИ
Рис. 13

Заправьте смазкой Fendt Extra Grease EP
масленки:

РАЗДЕЛ 4

4-9

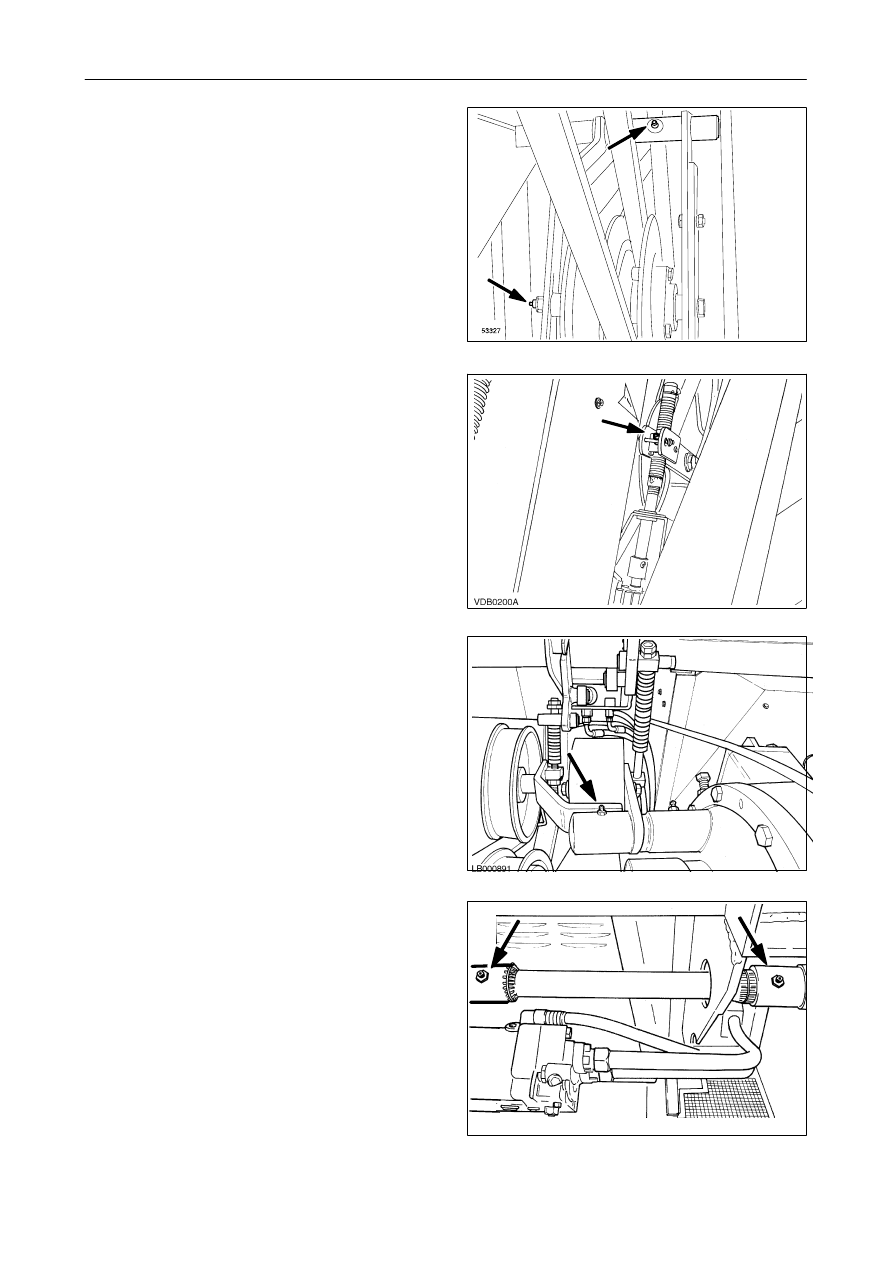

10. ВАРИАТОР ВЕНТИЛЯТОРА

Рис. 14 и 15

Заправьте смазкой Fendt Extra Grease EP
две масленки (рис. 14).

Заправьте смазкой Fendt Extra Grease EP
масленки (рис. 15).

ПРИМЕЧАНИЕ: для надлежащей смазки
вариатора рекомендуется после каждого
смазывания переключить частоту вращения
с минимального значения на максимальное.

11. НАТЯЖНОЕ УСТРОЙСТВО ПРИВОД-

НОГО

РЕМНЯ

РАЗГРУЗЧИКА

БУН-

КЕРА - Рис. 16

Заправьте смазкой Fendt Extra Grease EP
масленки:

12. СОЕДИНИТЕЛЬНЫЕ

ВТУЛКИ

ВАЛА

КОЛЕС
Рис. 17

Заправьте смазкой Fendt Extra Grease EP
две масленки.
Повторитьэту

операцию

на

противо-

положной стороне.

14

15

16

17

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-10

18

19

20

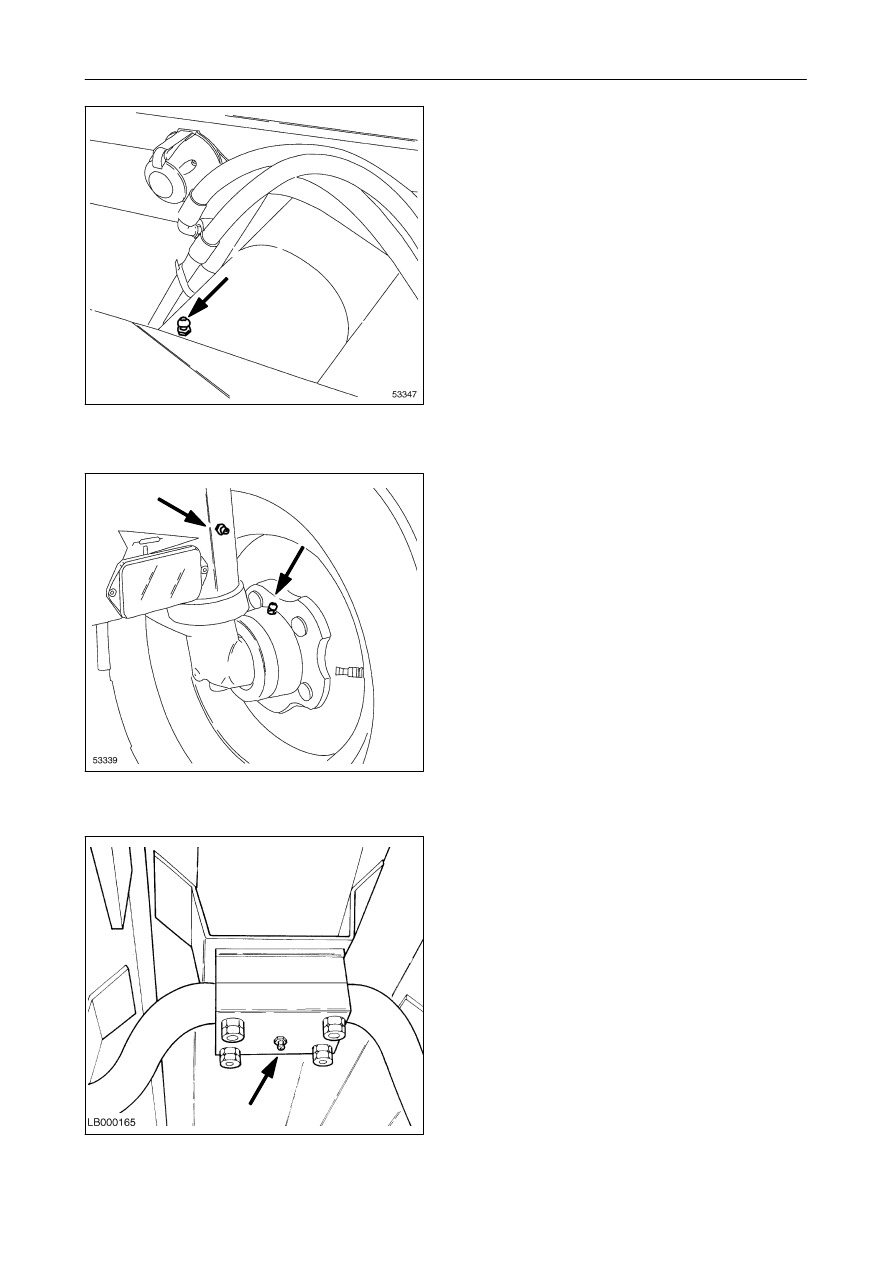

13. ПОВОРОТНЫЙ ШКВОРЕНЬ ЗАДНЕЙ

ОСИ - Рис. 18

Заправьте смазкой Fendt Extra Grease EP
масленки.

14. ОСИ И СТУПИЦЫ ЗАДНИХ КОЛЕС

Рис. 19

Заправьте смазкой Fendt Extra Grease EP
две масленки.
Повторитьэту

операцию

на

противо-

положной стороне

ПРИМЕЧАНИЕ

:

на

машинах,

оборудо-

ванных приводом на задние колеса, ступицы
заменены гидравлическими двигателями; в
таком

случае

нижние

масленки

не

установлены.

15. ОПОРЫ

КЛАВИШНОГО

СОЛОМО-

ТРЯСА - Рис. 20

Заправитьсмазкой Fendt Extra Grease EP
каждую

масленку

на

задних

опорах

клавишного соломотряса.

РАЗДЕЛ 4

4-11

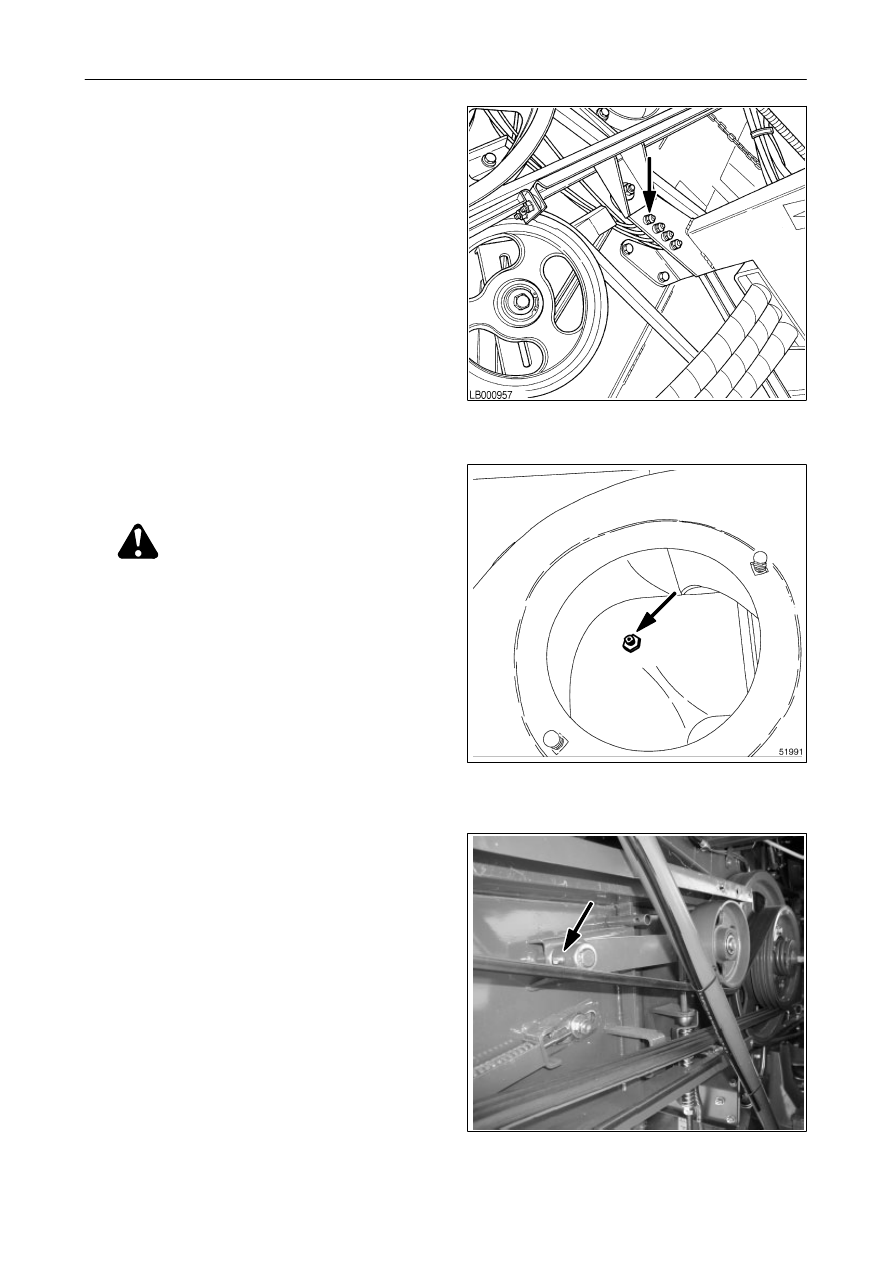

16. НИЖНЯЯ

ПАРА

СОПРЯЖЕННЫХ

КОНИЧЕСКИХ ШЕСТЕРЕН РАЗГРУ-
ЗОЧНОГО ШНЕКА БУНКЕРА - Рис. 21

Заправьте смазкой Fendt Extra Grease EP
масленки.

17. ВЕРХНЯЯ

ПАРА

СОПРЯЖЕННЫХ

КОНИЧЕСКИХ ШЕСТЕРЕН РАЗГРУ-
ЗОЧНОГО ШНЕКА БУНКЕРА - Рис. 22

ПРЕДУПРЕЖДЕНИЕ:

чтобы

до-

браться до масленки, полностью
вверните

незагруженный

шнек,

пользуясь лестницей, осторожно уста-
новите ее в устойчивое и безопасное
положение.

Снимите закрывающую крышку.

Заправьте смазкой Fendt Extra Grease EP
масленку.

18. ПРИВОДНОЙ

РЕМЕНЬ

ЖАТКИ

-

Рис. 23

Заправьте смазкой Fendt Extra Grease EP
масленки:

Нанесите на цепьсмазку Fendt Extra Hyd
68.

Для

недопущения

загрязнения

окру-

жающей среды для смазки данной цепи не
разрешается

применятьмасла,

работающие

с

выбросом

испарений в

атмосферу.

21

22

23
