РАБОТА ЖАТКИ

2-20

22

23

2

3

4

2

3

4

1

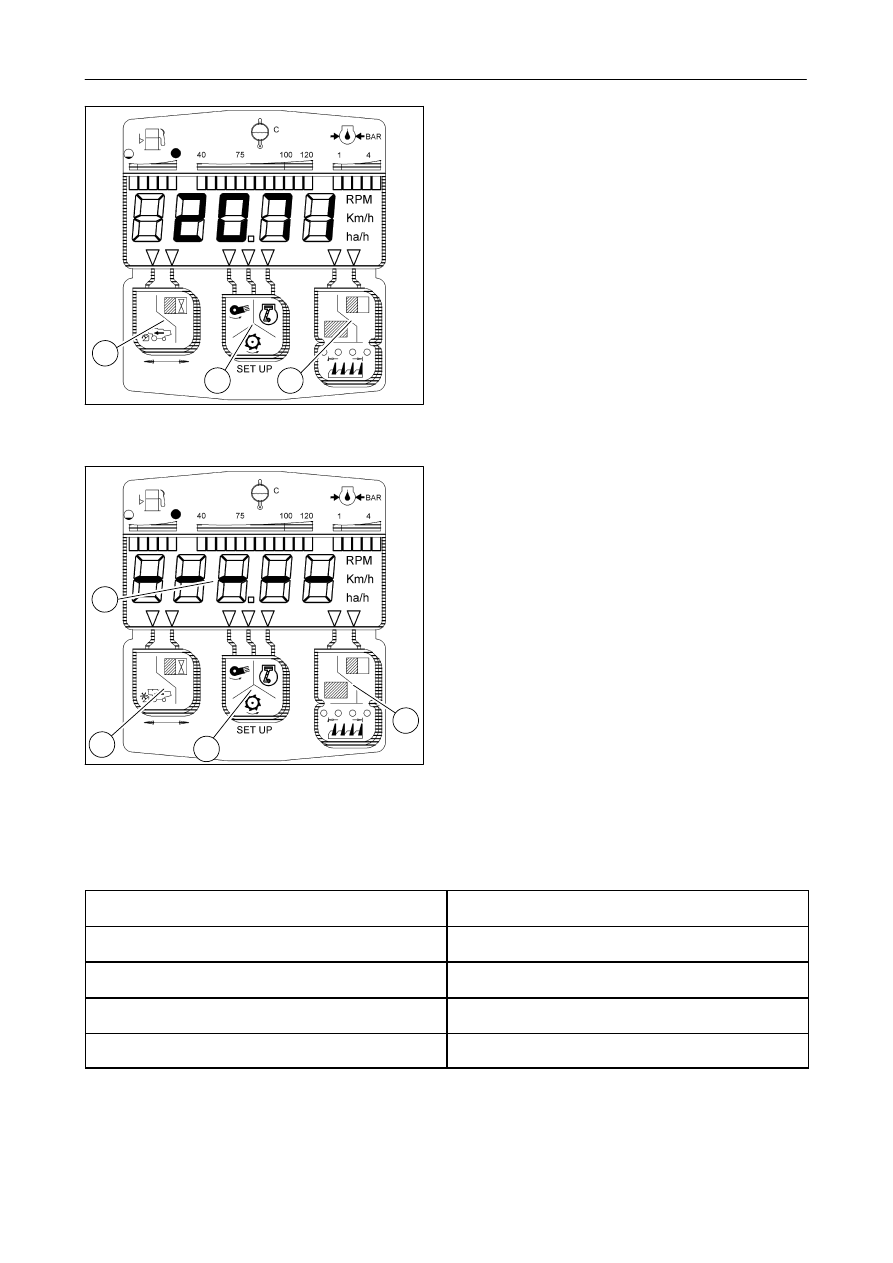

C2: скорость переднего хода

Возможны два режима калибровки:

1.

теоретическая калибровка:

Выбратьлюбую

функцию

нажатием

центральной клавиши (3), затем отпустить
клавишу. Держатьклавишу нажатой, как
описано выше, пока не появится индикация
“С6” и затем “С2”. При отпускании клавиши
появляется индикация ранее запрограм-
мированной константы (например, 2071) с
мигающей правой цифрой.
Это значение можно изменить, как описано
выше

для

калибровки

“С6”, используя

клавиши 2 и 4, в соответствии с разными
типами шин.
Чтобы

сохранитьизменение,

нажимать

центральную клавишу (3), пока дисплей не
вернется в стандартный режим работы.

2. Практическая калибровка:

практическую калибровку можно выполнить
на расстоянии 100 м, на обрабатываемом
грунте.
Когда появится индикация константы “С6”,
нажиматьцентральную клавишу (3), пока не
появится ”-----”.
Запуститькомбайн и нажатьлевую клавишу
(2), чтобы датьсигнал начала и правую
клавишу (4), чтобы датьсигнал конца
участка 100 м; во время прохождения этого
пути

на

дисплее

(1)

отображается

непрерывно

возрастающее

значение

константы.

Значение,

заданное

правой

клавишей (4), является новой константой,
полученной практическим путем и точно
соответствует данной машине.
Нажатием центральной клавиши (3) можно
вернуться в нормальный режим работы, при
этом новое значение сохраняется.

ТИП ШИН

КОНСТАНТА

620/75 R 34

2084

650/75 R 32

2071

800/65 R 32

2023

ХОДОВАЯ ЧАСТЬ

5256

ВНИМАНИЕ: индикация на дисплее (1) скорости переднего хода будет точной только, если была
правильно выполнена калибровка.

РАЗДЕЛ 2

2-21

СЧЕТЧИК ИНДЕКСИРОВАННЫХ ГЕКТАРОВ
Рис. 24

Если полная ширина жатки не используется, для
единицы

счета

гектаров

можно

выбрать

коэффициент 1/4, 1/2 или 3/4.

Как изменить единицу счета

Если полная ширина жатки не используется,
индексация

единицы

счета

выполняется

нажатием клавиши (19).

При каждом нажатии клавиши система подает
звуковой сигнал, и ширина жатки уменьшается
на 1/4 по сравнению с шириной, заданной в
компьютере.

При нажатии клавиши три раза единица счета
гектаров уменьшается до 1/4.

Чтобы вернуться к полной единице счета,
необходимо просто поднятьжатку.

Альтернативно, чтобы вернуться к полной
единице счета, просто нажиматьклавишу (19) в
течение более трех секунд.

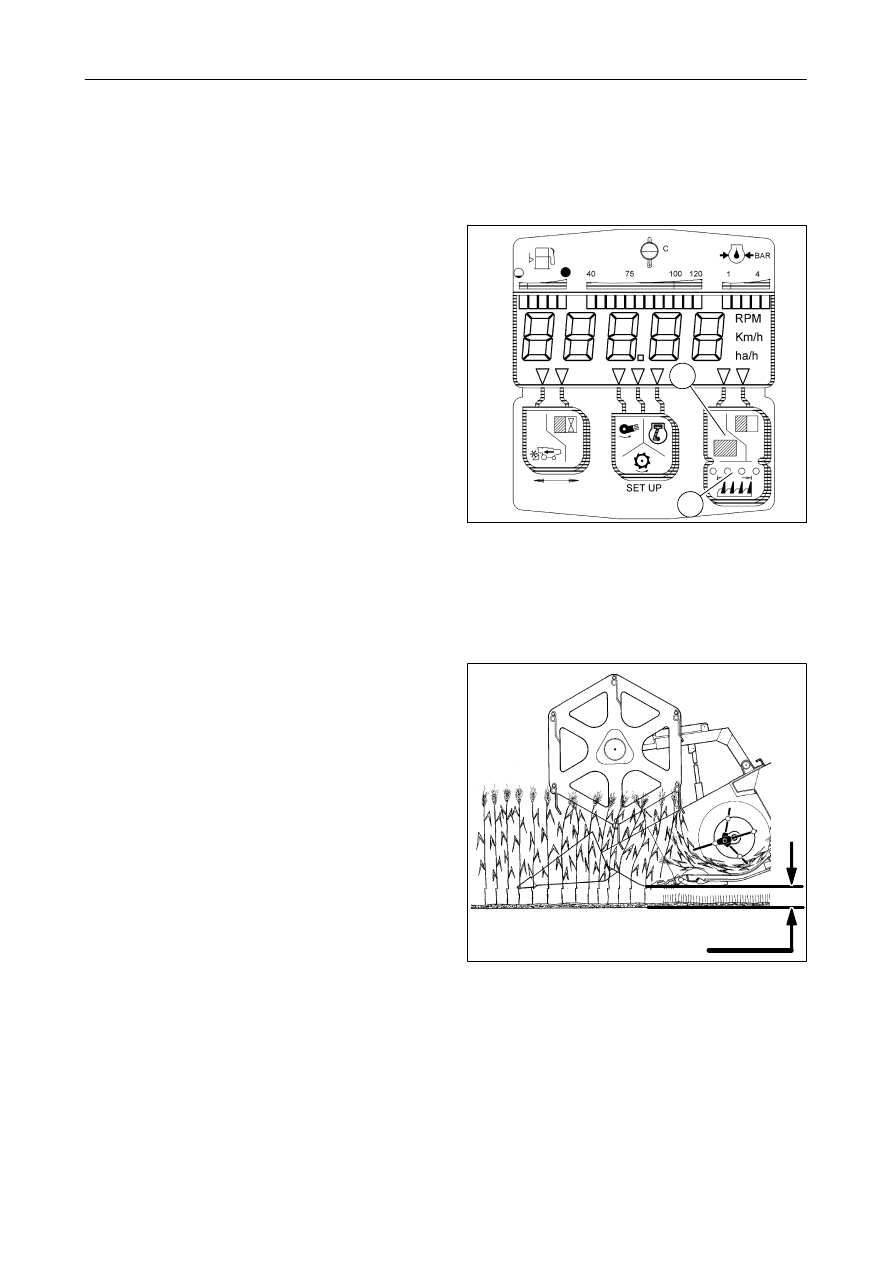

ПОЛЬЗОВАНИЕ СЧЕТЧИКОМ ГЕКТАРОВ -
рис. 25

Проверить, что

значение

С6,

заданное

в

компьютере, соответствует ширине жатки.

Прибор начинает работать, когда выполнены
следующие условия:

- жатка работает;

- угловые датчики определяют уменьшение

зазора между полем и жаткой более чем на
19 см (датчики на жатке) или более чем на
50 см (датчики на корпусе элеватора);

ПРИМЕЧАНИЕ:

угловые

датчики

всегда

включены,

даже

если

блок

электронного

управления

перевед н

в

режим

ручного

управления.

- машина движется вперед (сигнал поступает от

датчика, установленного на коробке передач).

При этих условиях счетчик гектаров настроен на
полную ширину жатки.

24

19

4

25

>19 см

РАБОТА ЖАТКИ

2-22

26

27

28

1

F

G

H

I

АКТИВАЦИЯ УСТРОЙСТВА ЗВУКОВОЙ
СИГНАЛИЗАЦИИ - рис. 26-28

Бортовой компьютер издает один звуковой
сигнал

при

помощи

устройства

звуковой

сигнализации (1), расположенного в верхней
части

панели

Agritronicplus,

в

следующих

случаях:

- уровеньтоплива

(F)

ниже

минималь

ного

значения

(включается

через

каждые

10 минут);

- слишком высокая температура охлаждающей

жидкости

двигателя

(G)

(сначала

выключается через одну минуту, а затем –
каждые 10 секунд, если пороговое значение
превышено на 5

°C);

- низкое давление масла в двигателе (H)

(каждые 10 секунд);

- частота

вращения

двигателя

(I)

ниже

минимального значения (каждые 10 секунд).

РАЗДЕЛ 2

2-23

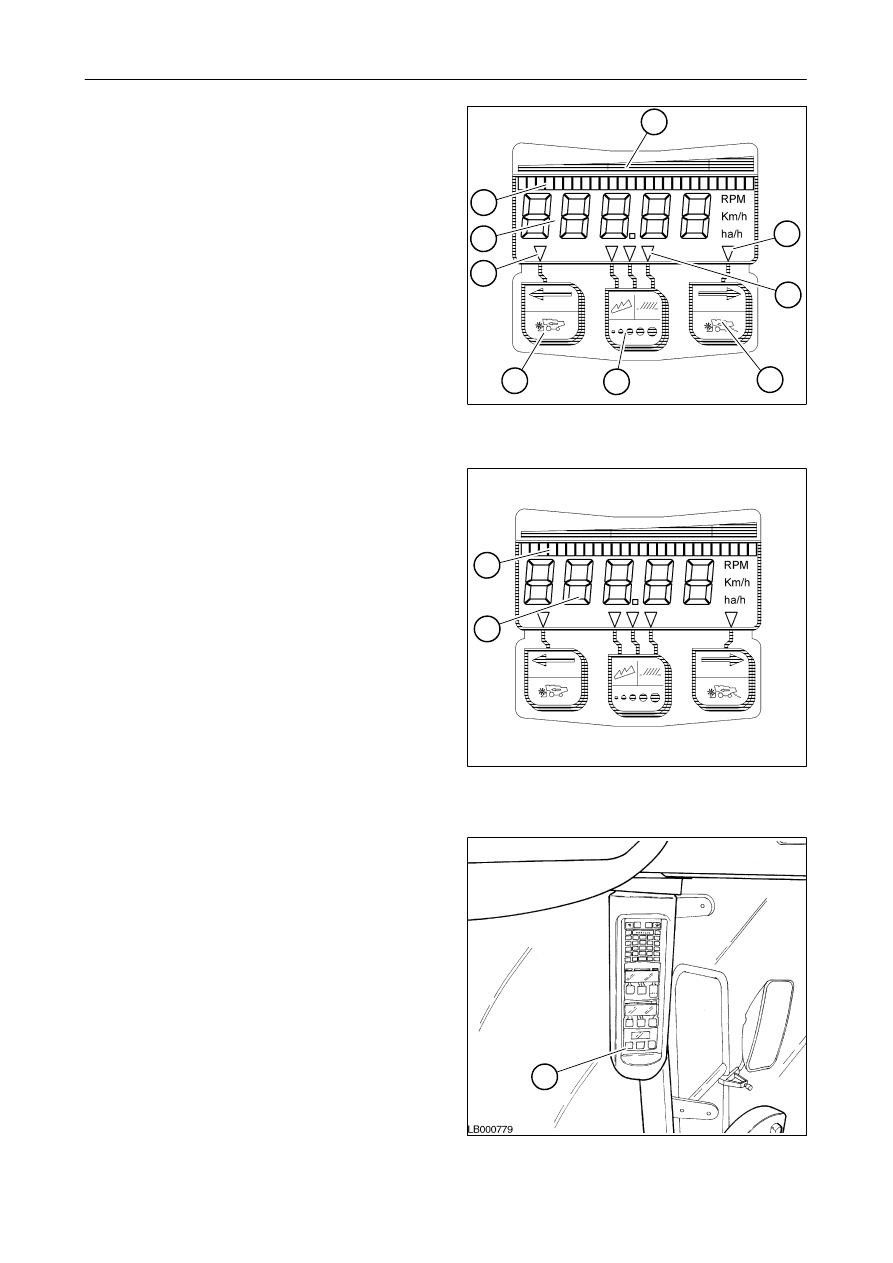

МОНИТОР КОНТРОЛЯ ХАРАКТЕРИСТИК
Рис. 29 - 36

Монитор

контроля

характеристик

–

это

электронный

прибор,

установленный

на

дополнительной панели приборов, на правой
стойке кабины.
Монитор контролирует комбайн на потери
зерна.
Пользователь сохраняет допустимый уровень
потерь, и затем монитор отображает потери
относительно сохраненного значения.
Измерение

потерь

может

роводиться

в

зависимости от времени или в зависимости от
пройденного расстояния, учитывая скорость
переднего хода.
Пользователь

может

настроить

чувствительность прибора в зависимости от
типа и свойств культуры.

Монитор выдает следующие данные:

1.

Уровень потерь (в зависимости от времени
или в зависимости от расстояния), на
столбиковом курсоре (1).

2. Численное

значение

потерь

(в

зависимости от времени или в зависимости
от расстояния), на цифровом дисплее (2).

3. Скорость переднего хода в

км/ч, на

цифровом

дисплее (2),

в

качестве

альтернативы численного значения потерь.

4. Показатель

чувствительности

на

цифровом

дисплее

(2),

выбранный

с

клавиатуры.

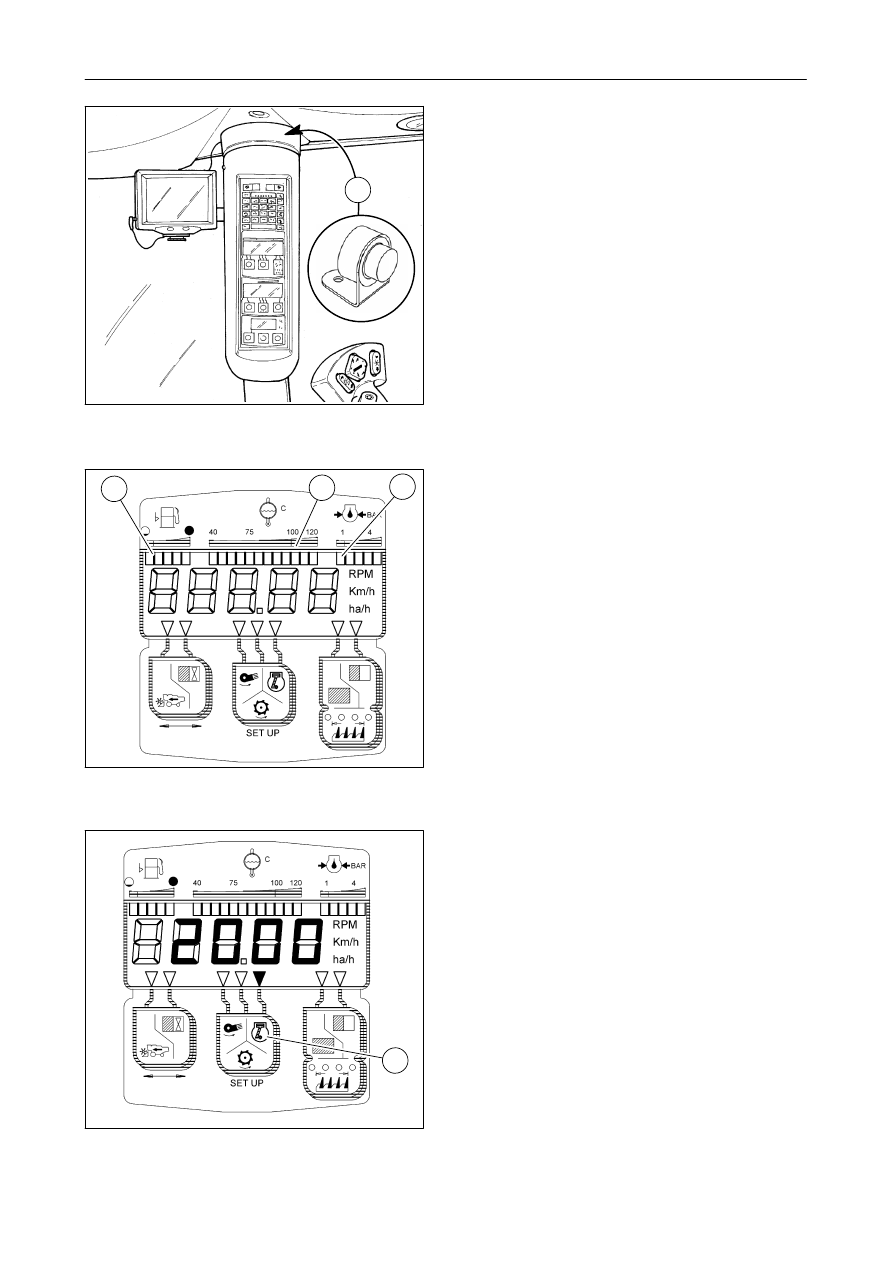

ПОЛЬЗОВАНИЕ МОНИТОРОМ

Мониторвключается

поворотом

ключа

зажигания до первого упора. Начинается первый
тест внутренних цепей, в течение около 3
секунд, во время которого отображаются все
сегменты светодиодов (2).

Через три секунды монитор уже находится в
рабочем режиме и готов к приему сигналов с
клавиатуры.
При каждом нажатии клавиши монитор выдает
короткий звуковой сигнал, подтверждая прием
сигнала управления.

29

30

31

8

1

2

9

6

4

7

5

3

1

2

2
