РАБОТА ЖАТКИ

2-12

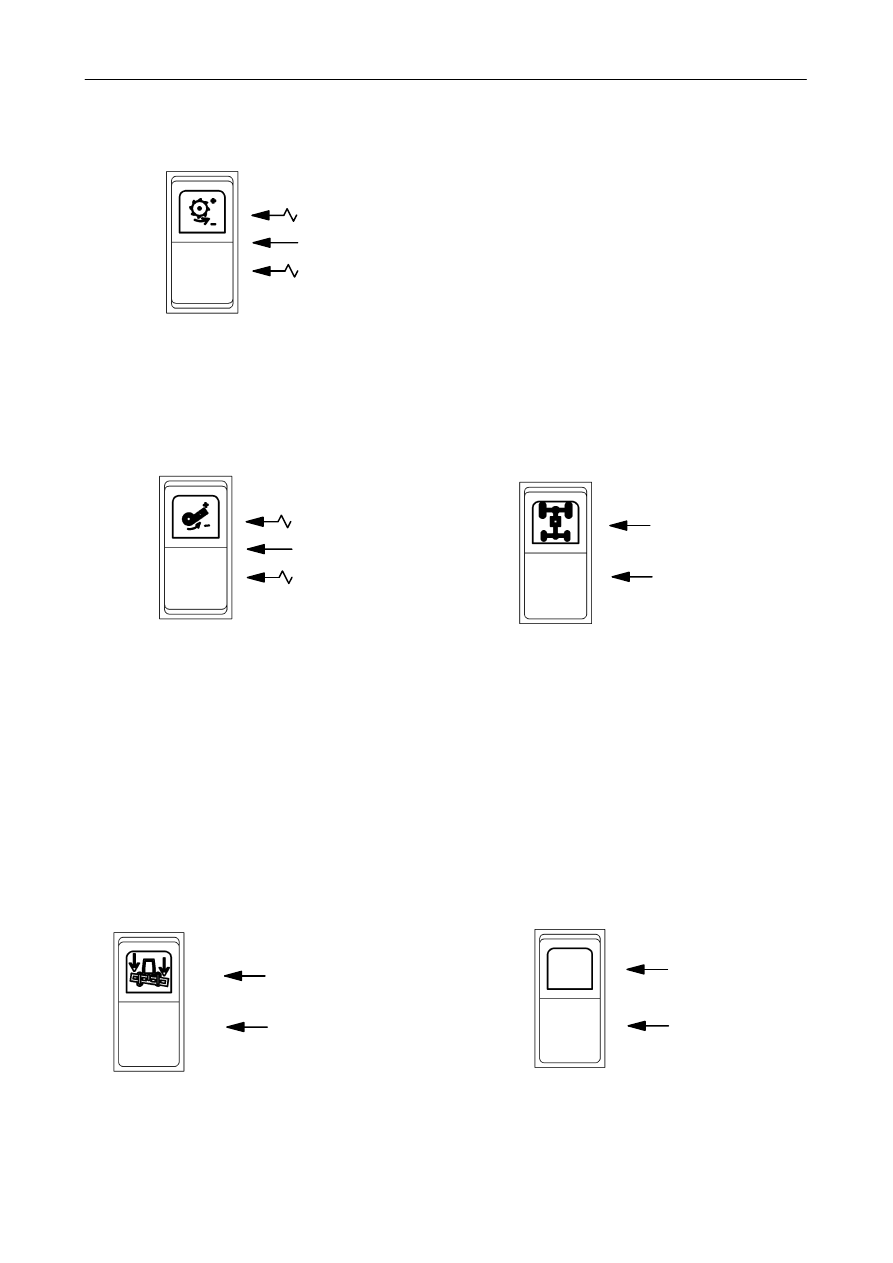

17. ПереключательGSAX (дополнительно).

ВКЛ

ВЫКЛ

18. Не используется.

15. Переключательвариатора цилиндра.

16. Переключательвариатора вентилятора.

-

+

Нейтральное
положение

-

+

Нейтральное
положение

19. Не используется.

20. Не используется.

21. Не используется.

22. Переключательзаднего

привода

(дополнительно).

ВКЛ

ВЫКЛ

ВАЖНОЕ ЗАМЕЧАНИЕ: задний привод не
может

использоваться

на

четвертой

передаче; кроме того, он не может быть
включен/выключен во время движения
машины (эту операцию можно выполнять
только на остановленной машине).
Никогда не использовать это устройство
во время передвижения по дорогам.

23. Переключательактивирования

кодов

самодиагностики двигателя.

ВКЛ

ВЫКЛ

РАЗДЕЛ 2

2-13

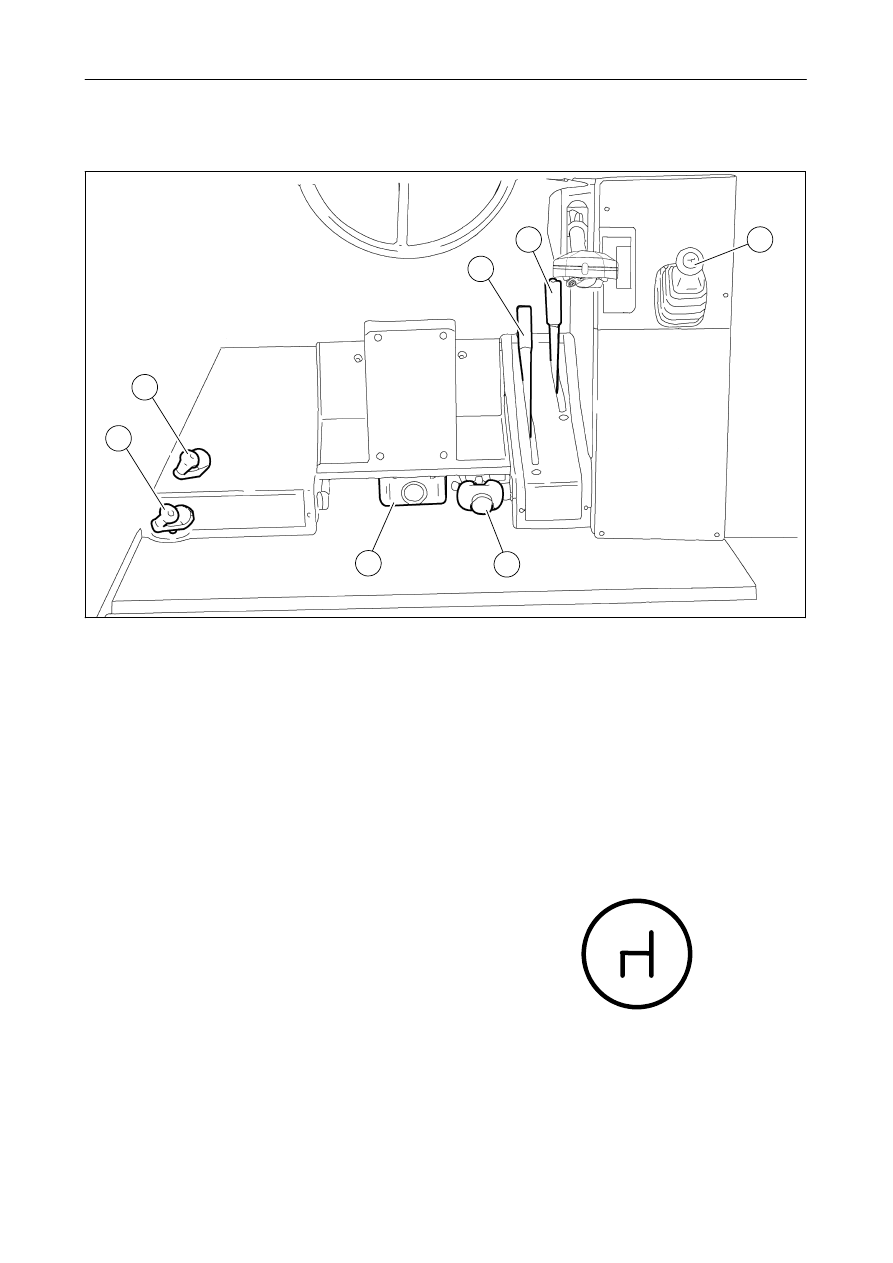

ОРГАНЫ УПРАВЛЕНИЯ РЯДОМ С СИДЕНЬЕМ ОПЕРАТОРА - рис. 13

13

1

2

4

5

6

3

7

1.

Рукоятка задней настройки подбарабанья.

2. Рукоятка

передней

настройки

подбарабанья.

3. Бачок жидкости омывателя лобового стекла

4. Рычаг управления реверсивного механизма

5. Рычаг ручного тормоза (с красной кнопкой).

ВНИМАНИЕ: В случае перемещения рычага
точного

управления

при

заблокированном

стояночном тормозе автоматически включается
главное устройство звуковой сигнализации.

6. Бачок тормозной жидкости.

7.

Рычаг переключения передач.

ПРИМЕЧАНИЕ:

Для

изменения

отношения

всегда необходимо останавливать машину, по
возможности на горизонтальной поверхности.

1

2

3

РАБОТА ЖАТКИ

2-14

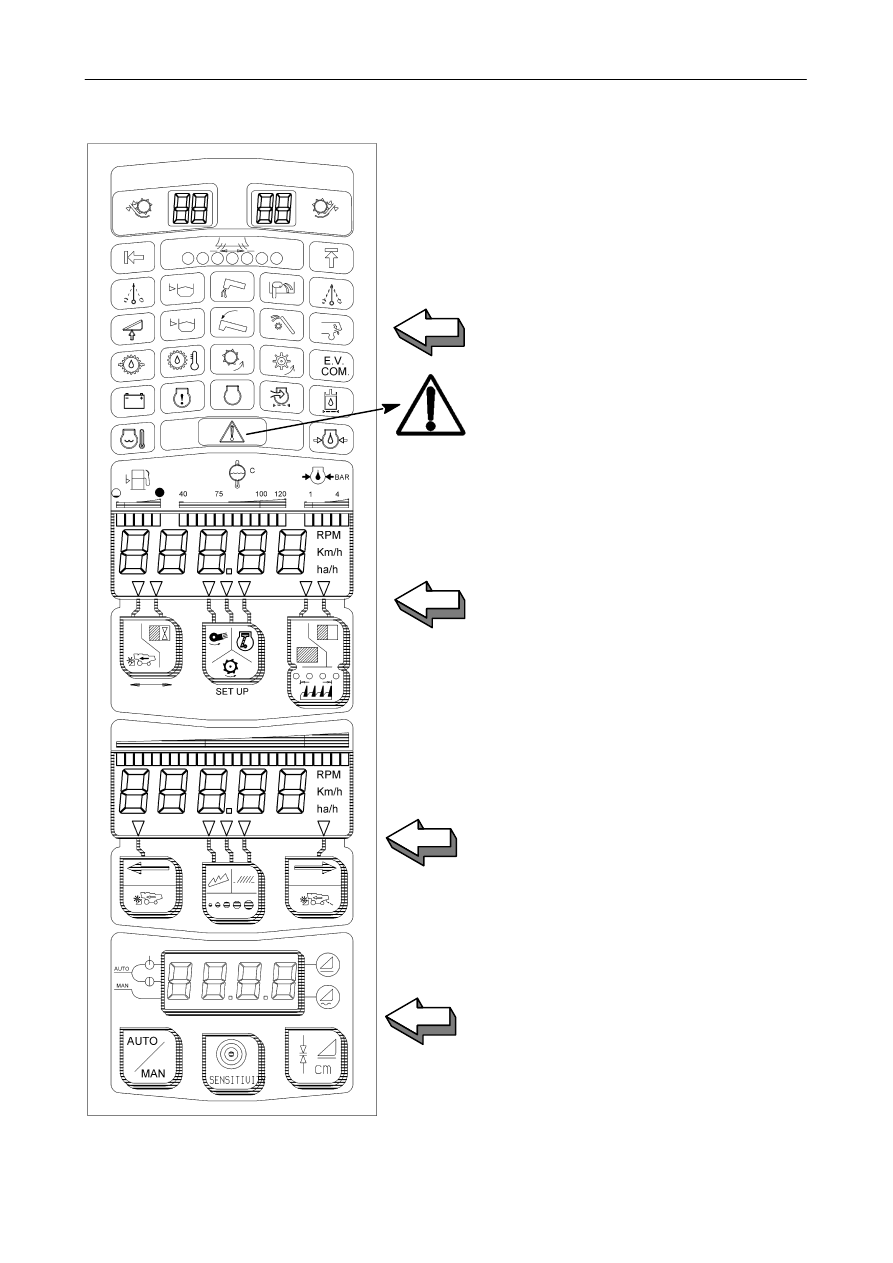

AGRITRONICPLUS

МНОГОФУНКЦИОНАЛЬНЫЕ

СВЕТОВЫЕ

ИНДИКАТОРЫ

Данные индикаторы предусмотрены для
контроля большого количества функций
машины: некоторые из них не используются.

Это устройство состоит из четырех блоков:

ВАЖНОЕ

ЗАМЕЧАНИЕ:

как

только

в

системе

Agritronicplus

загорается

световой

индикатор

общей

аварии,

остановить машину и определить причину
срабатывания аварийной сигнализации.
Поиск

неисправности

облегчается

благодаря одновременному включению
символа, соответствующего нарушенной
функции.
Если неисправность связана с давлением
или

температурой

гидростатического

масла, раздается звуковой сигнал под
панелью приборов.
Остановить

машину

и

устранить

неисправность.

БОРТОВОЙ КОМПЬЮТЕР

Выдает данные по 12 различным позициям,
касающиеся

работы

и

характеристик

комбайна (см. стр. 2-17).

ПРИМЕЧАНИЕ:

если

уровень

топлива,

частота

вращения

двигателя,

давление

масла

или

температура

охлаждающей

жидкости

двигателя

не

соответствуют

заданным

значениям,

прибор

включает

устройство

звуковой

сигнализации,

расположенное в верхней части панели
Agritroncplus.

МОНИТОР КОНТРОЛЯ ХАРАКТЕРИСТИК

Выдает информацию о количестве потерь
зерна и скорости переднего хода машины
(см. стр. 2-23).
ПРИМЕЧАНИЕ: если работа не выполняется
согласно

настройкам

оператора,

прибор

включает устройство звуковой сигнализации,
расположенное в верхней части панели
Agritroncplus

УСТРОЙСТВО TERRA-CONTROL

Это устройство отображает фактическую
высоту

скашивания

и

автоматически

управляет положением жатки (см. стр. 2-26).

РАЗДЕЛ 2

2-15

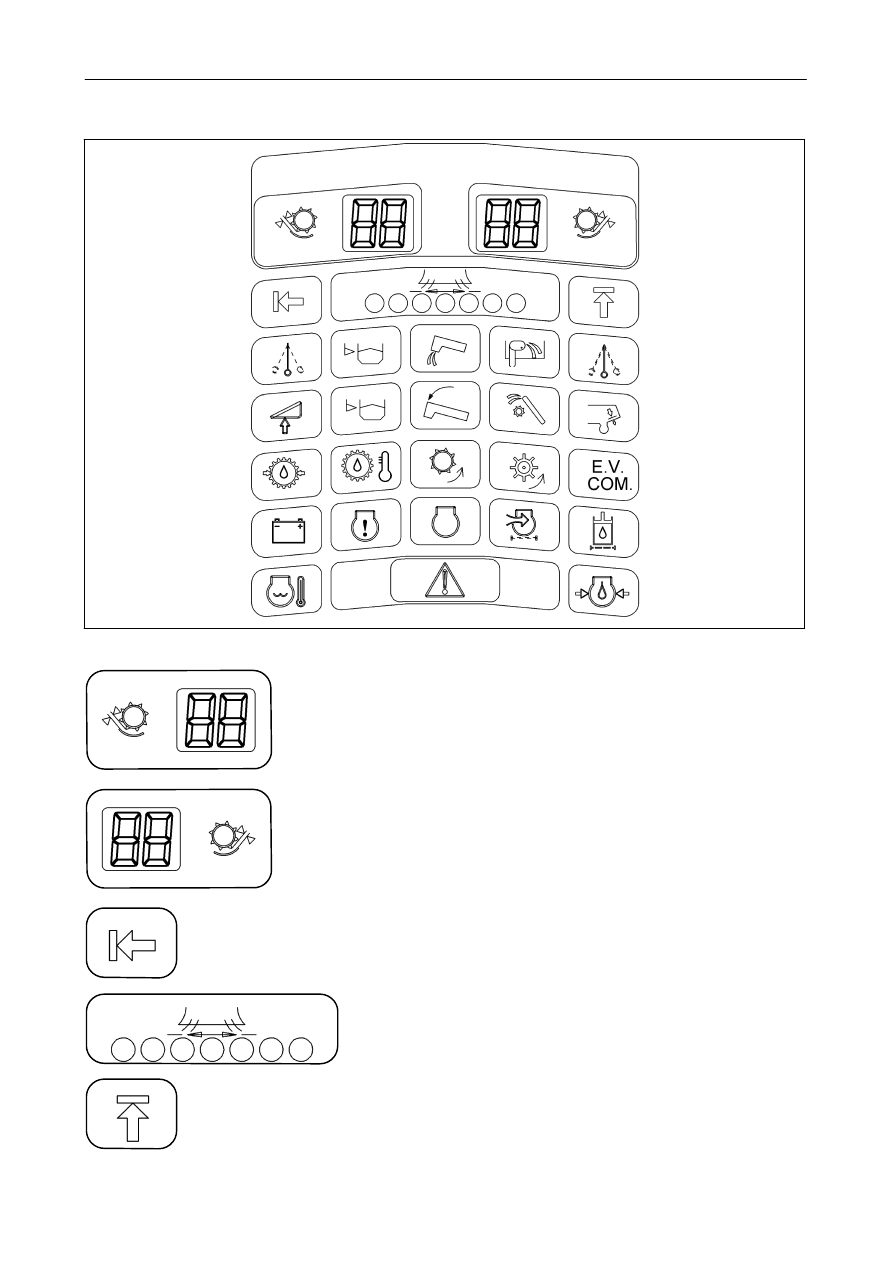

МНОГОФУНКЦИОНАЛЬНЫЕ СВЕТОВЫЕ ИНДИКАТОРЫ - рис. 14

14

Не используется.

Не используется.

Световой индикатор положения отражателя на конвейере
соломорезки (центральный светодиод – зеленый, боковые
светодиоды – желтые).

Не используется.

Не используется.
