Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 14

РАБОТА ЖАТКИ

2-8

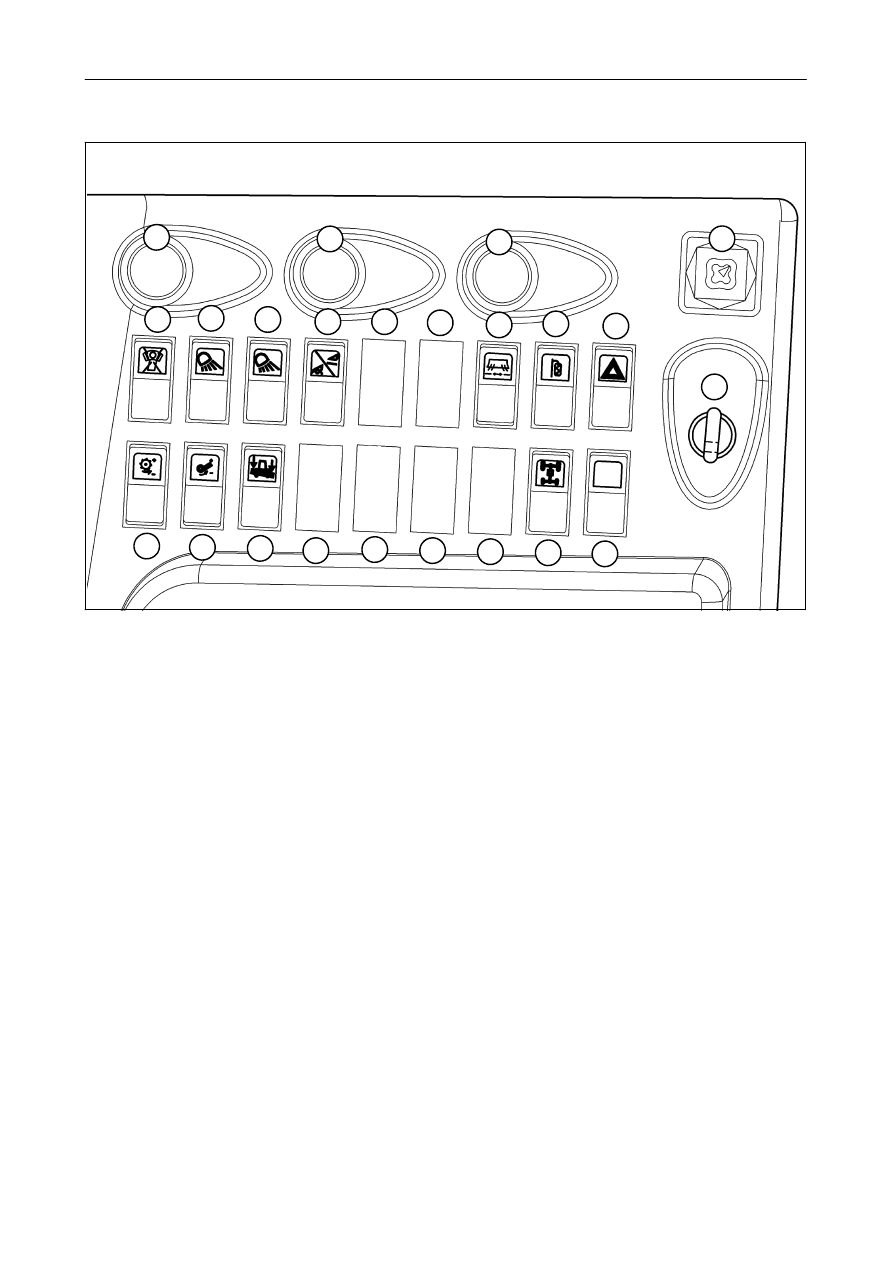

ЗАДНЯЯ ПАНЕЛЬ ПРИБОРОВ - рис. 12

12

2

1

15

3

4

5

6

7

8

9

10

11

12

13

14

16

17

18

19

20

21

22

23

1.

Переключательпитателя.

2. Переключательмолотилки

и

соломорезки (если находится в рабочем
положении).

3. Переключательразгрузки

зернового

бункера.

4. Переключательпозиционирования зеркала

заднего вида.

5. Пусковой выключательдвигателя с ключом

зажигания.

6. Переключатель,

отключающий

органы

управления,

расположенные

на

рычаге

переднего хода.
Должен быть отключен при движении по
дорогам общественного пользования.

7.

Переключательфонаря заднего вида.
Должен быть отключен при движении по
дорогам общественного пользования.

8. Переключательвнутреннего

освещения

зернового бункера.

9. Переключательрежимов работы жатки:

поперечное

самоустанавливание

/автоматическое регулирование по высоте.

10. Не используется.

11. Не используется.

12. Переключательразбрасывания

соло-

морезки (дополнительно).

13. Переключательразмораживания зеркала

заднего вида.

14. Переключательодновременного включения

аварийных огней.

15. Переключательвариатора цилиндра.

16. Переключательвариатора вентилятора.

17. ПереключательGSAX (дополнительно).

18. Не используется.

19. Не используется.

20. Не используется.

21. Не используется.

22. Переключательзаднего привода (дополни-

тельно).

23. Переключательактивирования

кодов

самодиагностики двигателя.

РАЗДЕЛ 2

2-9

ОПАСНО: в целях безопасности, если
один из трех переключателей (1, 2 и 3)
разблокирован,

пуск

двигателя

невозможен.
Отключить случайно активированный орган
управления, затем запустить двигатель.

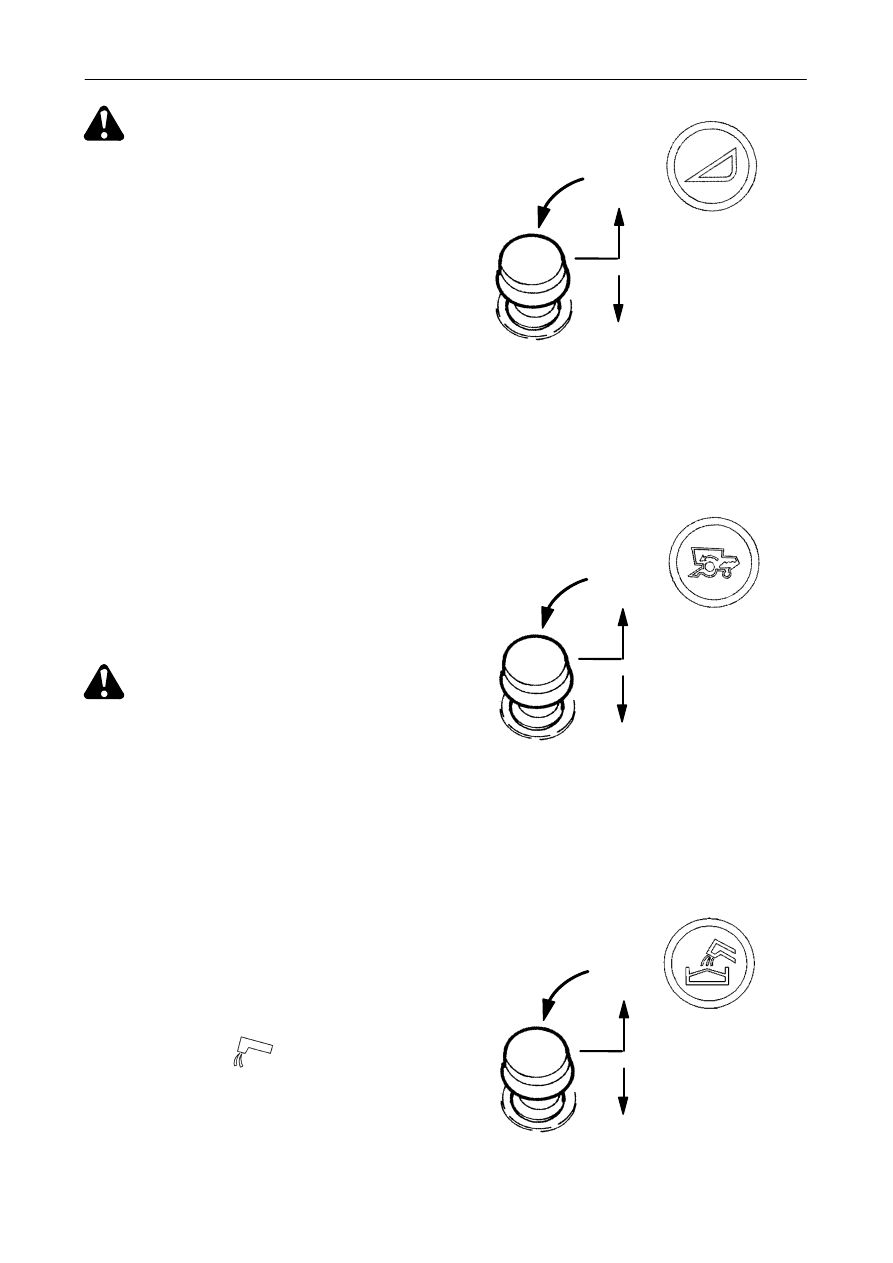

1.

Переключательпитателя; разблокируется
нажатием

верхней

желтой

части

и

вытягиванием

наверх

нижнего

черного

фланца.

2. Переключательмолотилки и соломорезки;

разблокируется нажатием верхней желтой
части

и

вытягиванием

наверх

нижнего

черного фланца.

ПРЕДУПРЕЖДЕНИЕ:

если

комбайн

оборудован

соломорезкой,

и

соответствующие

разблокирующие

отражатели находятся в рабочем положении,
приведением в действие этого переключателя
производится также пуск ротора соломорезки.

3. Переключательразгрузчика

бункера;

разблокируется нажатием верхней желтой
части

и

вытягиванием

наверх

нижнего

черного фланца.
Если этот орган управления разблокирован,

на Agritronicplus

загорается красная

сигнальная лампочка.

ВКЛ

ВЫКЛ

+

=

ВКЛ

ВЫКЛ

+

=

ВКЛ

ВЫКЛ

+

=

РАБОТА ЖАТКИ

2-10

ВЫКЛ

ВКЛ

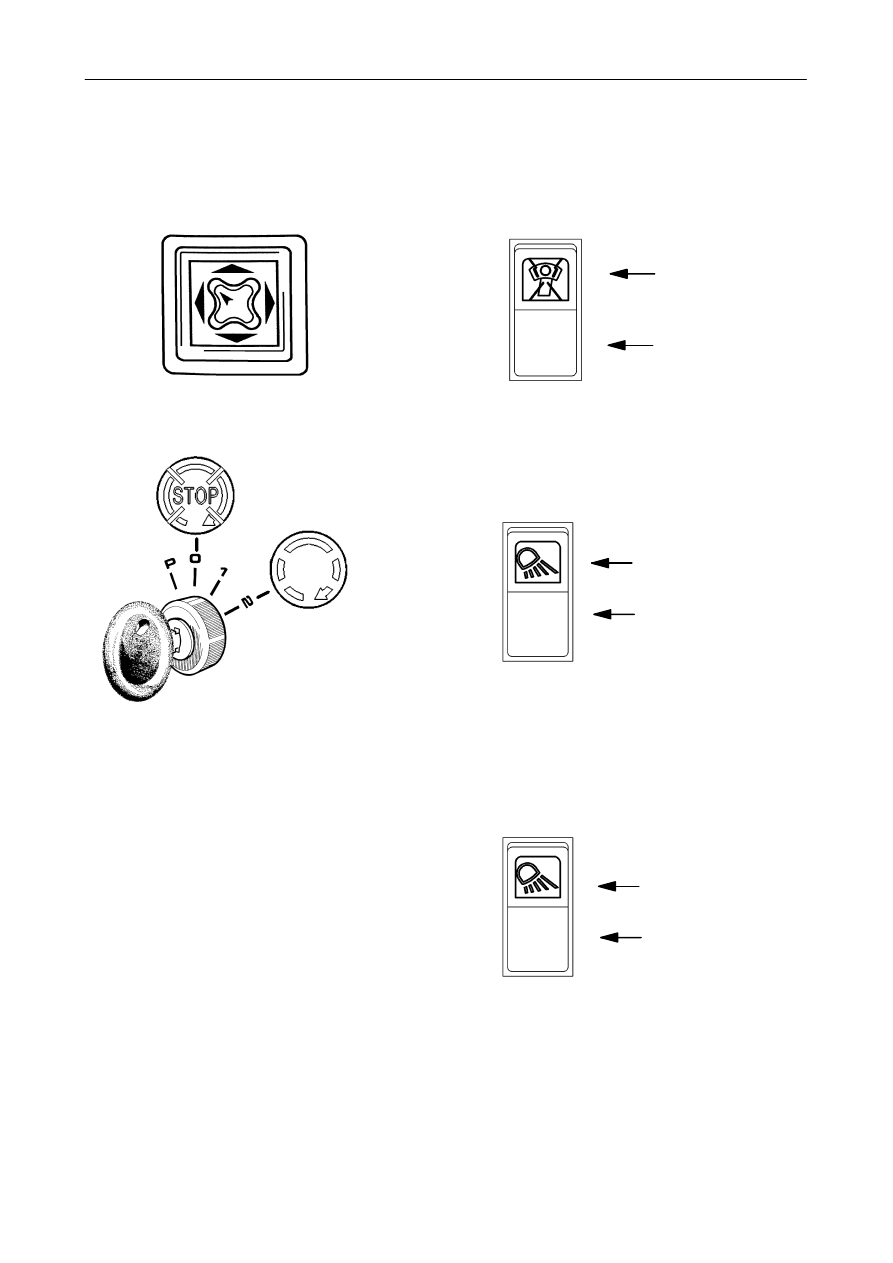

6. Переключательдля отключения органов

управления на рукоятке рычага переднего
хода машины; разблокировать данный
переключатель

во

время

передви-

жения по дорогам.

4. Переключательдля выбора правого или

левого зеркала (правая стрелка – выбор
правого зеркала; и наоборот) и рычаг для
перемещения выбранного зеркала вверх,
вниз, вправо или влево.

5. Пусковой

выключательс

ключом

зажигания.

8. Переключательвнутреннего

освещения зернового бункера.

7.

Переключательдля

разблокирования

фонаря заднего хода; отключить данный
переключатель

во

время

передви-

жения

по

дорогам

общественного

пользования.

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

0. Отключение электрической системы, за

исключением аварийных огней и системы
кабины. Останов двигателя.

1.

Перед

зажиганием.

Управление

индикаторными и сигнальными лампами, и
приборами

контроля.

Включение

напряжения

различных

электрических

цепей.

2. Зажигание топлива в двигателе (после

отпускания,

ключ

автоматически

возвращается в положение 1).

P. Питание

осветительного

оборудования

(ключ может бытьвынут).

ВНИМАНИЕ: при повороте ключа зажигания
в положение 1 все световые индикаторы
разблокируются (за исключением световых
индикаторов

для

дорожных

фар)

на

несколько секунд для проверки их функции.
Одновременно с этим система проверяет
эффективность работы звуковой сигнали-
зации системы Agritronicplus и аварийной
звуковой сигнализации, расположенной под
задней панелью приборов.

РАЗДЕЛ 2

2-11

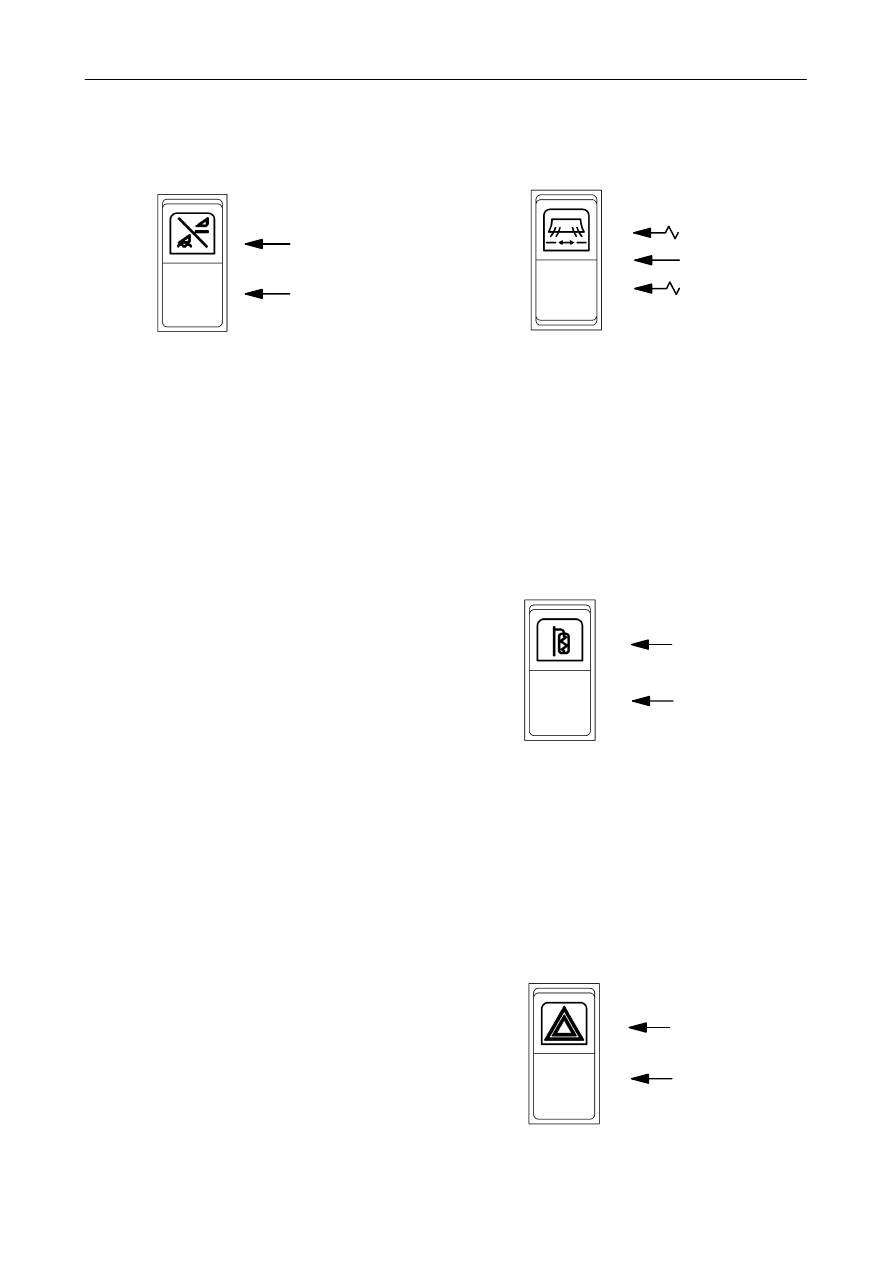

12. Переключательразбрасывания соломо-

резки (дополнительно).

9. Переключательрежимов работы жатки:

поперечное самоустанавливание/автома-
тический контрольвысоты.

-

+

Нейтральное
положение

11. Не используется.

10. Не используется.

13. Переключательразмораживания зеркала

заднего вида.

ВКЛ

ВЫКЛ

14. Переключательодновременного вклю-

чения аварийных огней.

ВКЛ

ВЫКЛ

Автоматическая
высота

Система
бокового
движения
