РАБОТА ЖАТКИ

2-16

Не используется.

Световой

индикатор

(крас-

ный)

работы

разгрузочного

шнека.

Световой

индикатор

(крас-

ный)

предупредительной

сигнализации

замедления

элеватора зернового бункера.

Световой

индикатор

(жел-

тый): жатка касается земли.

Световой

индикатор

(жел-

тый) заполнения зернового
бункера

(первый

уровень).

Запускает

вращающиеся

маячки и устройство звуковой
сигнализации

(три

раза

частотой в 1 секунду).

Световой

индикатор

(крас-

ный) перегрузки клавишного
соломотряса

(с

главным

звуковым сигналом).

Световой

индикатор

(крас-

ный)

предупредительной

сигнализации

замедления

элеватора недомолота.

Световой индикатор (красный)
– низкое давление масла в
контуре

гидростатического

привода. Включает устройство
звуковой

сигнализации

(три

раза с частотой в 1 секунду).

Световой индикатор (красный)
– высокое давление масла в
контуре

гидростатического

привода. Включает устройство
звуковой

сигнализации

(три

раза с частотой в 1 секунду).

Световой

индикатор

(красный)

предупредительной сигнализации
замедления соломорезки (опция).

Световой индикатор (красный)
работы электрогидравлического
привода.

Световой

индикатор

(красный)

нарушения

системы

зарядки

аккумулятора.

Световой

индикатор

(красный)

засорения фильтра всасываемого
воздуха двигателя.

Световой

индикатор

(красный)

засорения

вспомогательного

фильтра

гидравлической

си-

стемы.

Световой

индикатор

(красный)

высокой

температуры

охлаж-

дающей

жидкости

двигателя.

Включает

устройство

звуковой

сигнализации (один раз).

Световой индикатор (красный)
общей аварийной сигнализации
СТОП.

Световой индикатор (красный) –
низкое

давление

смазочного

масла двигателя.
Должен

отключиться

через

несколько секунд после пуска
двигателя.
Если

это

не

так,

остановить

двигательи

выявитьпричину

отказа.
Включает устройство звуковой
сигнализации (один раз).

Не используется.

РАЗДЕЛ 2

2-17

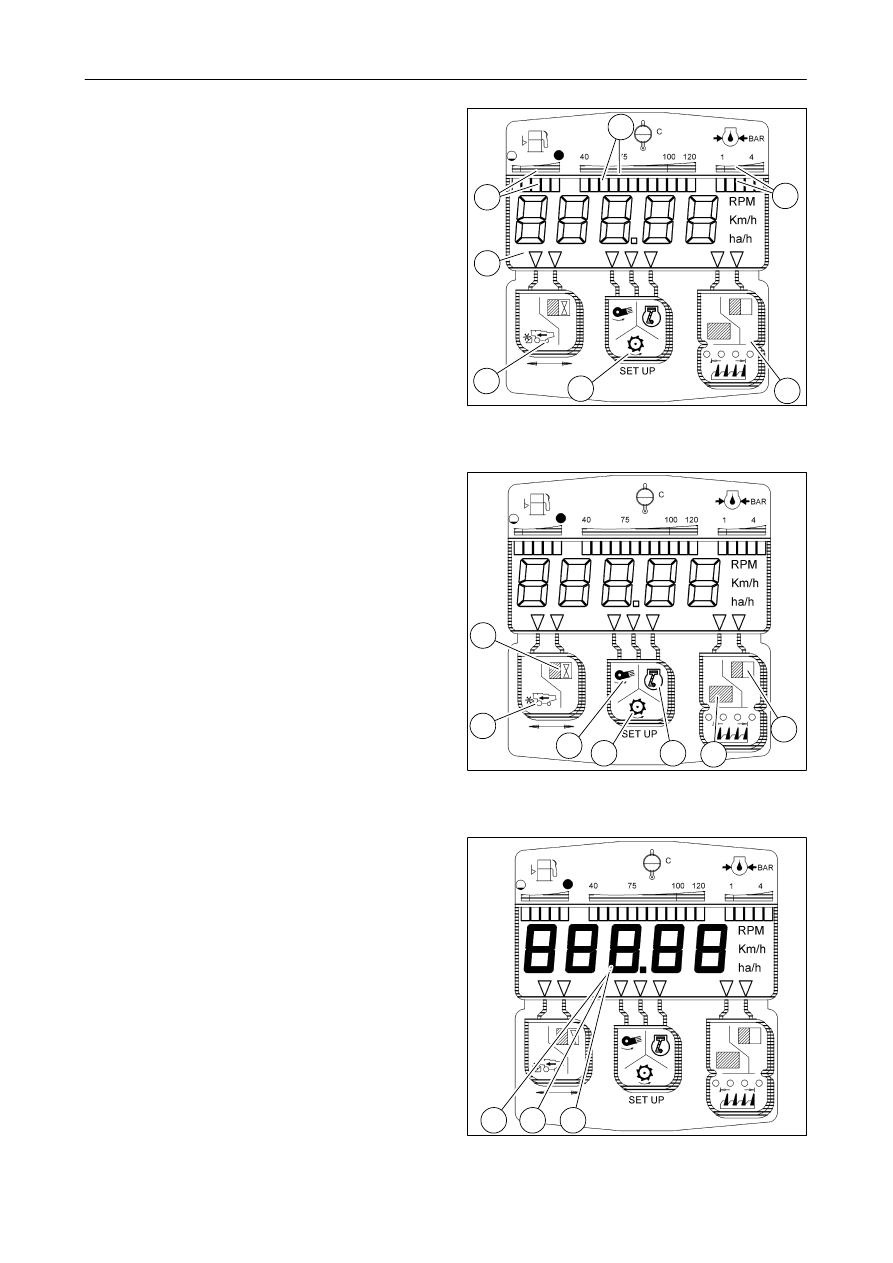

БОРТОВОЙ КОМПЬЮТЕР - рис. 15-23

Бортовой

компьютер

представляет

собой

электронный блок управления, установленный
на вспомогательной панели управления, справа
в кабине.

Комплект датчиков передает на бортовой
компьютер

электрические

сигналы

для

контроля всех функций комбайна.

Компьютер

оснащен

жидкокристаллическим

дисплеем

(1)

многофункциональной

клавиатурой

тремя

клавишами

(2-3-4),

расположенными

пределах

досягаемости

оператором.

Компьютер выдает следующие данные:

A. Полосовая

индикация

(постоянная,

верхней части дисплея):

уровеньзаполнения (5) (в долях от
полного уровня заполнения бункера)

температура

охлаждающей

жидкости

двигателя (6) (в градусах Цельсия)

давление смазочного масла двигателя (7)
(в барах).

B. На цифровом дисплее (в соответствии с

выбором посредством клавиш)

скоростьпереднего хода (8) (в км/ч)

обработанная

площадь/час

(9)

(в гектаров/час: “га/ч”)

частота

вращения

цилиндра

(10)

(в об/мин: “об/мин”)

частота

вращения

вентилятора

(11)

(в об/мин)

частота

вращения

двигателя

(12)

(в об/мин)

частично обработанная площадь(13)
(в гектарах: “га”)

полностью обработанная площадь (14)
(в га)

C. На цифровом дисплее (во время цикла

пуска питания системы)

напряжение

аккумулятора

(15)

(в вольтах);

часы работы двигателя (16) (в часах: “ч”);

интервалы

планового

технического

обслуживания (17) (в часах: “ч”).

11 10

РАБОТА ЖАТКИ

2-18

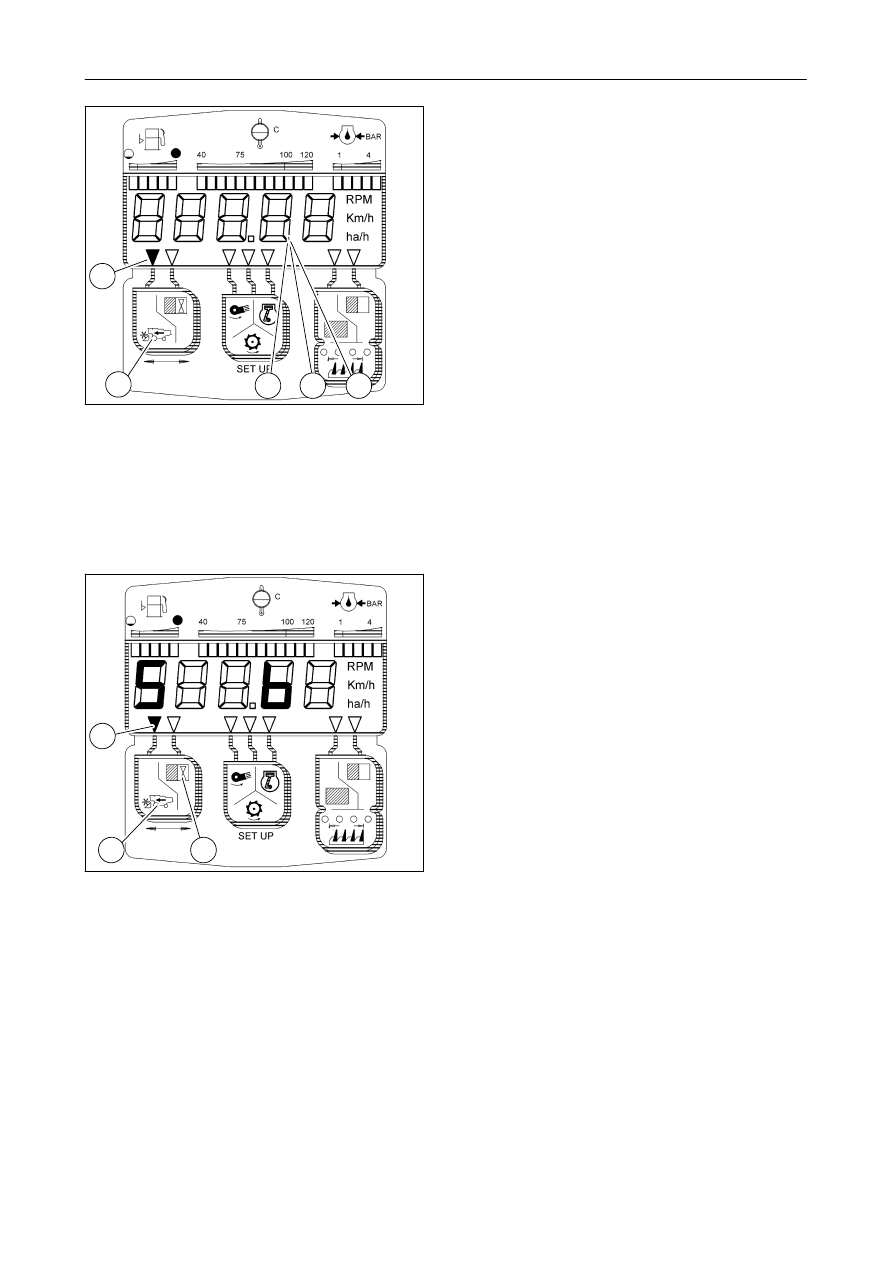

ПОЛЬЗОВАНИЕ КОМПЬЮТЕРОМ
При повороте ключа пускового переключателя
до первого упора компьютер проводит быстрый
внутренний тест и отображает все сегменты
дисплея в течение около 3 секунд. Затем на
дисплее появляется информация о цикле пуска
(каждая индикация по 3 секунды):
-

напряжение аккумулятора (15);

часы работы двигателя (16) (справа “ч”);

интервалы

планового

технического

обслуживания (17) (слева мигает ”S”, справа
постоянная индикация “ч”).

В конце дисплей переключается на функцию
скорости

переднего

хода

(8)

(обозначена

стрелкой 18).
ИНТЕРВАЛЫ ПЛАНОВОГО ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ, В ЧАСАХ
Это число часов работы двигателя, истекших за
текущий

цикл

планового

технического

обслуживания (общее время, 450 часов).
Интервалы

технического

обслуживания

хранятся в памяти компьютера.
Во время первого цикла, если один из
интервалов истек, слева на дисплее появляется
(всегда с мигающей ”S”) индикация интервала
планового технического обслуживания в часах,
попеременно с буквой, обозначающей вид
проводимого технического обслуживания (a, b
или c).
Если техническое обслуживание не выполнено,
такая чередующаяся индикация продолжается в
течение 5 минут.
Индикацию можно отменитьнажатием на любую
клавишу.
Интервалы технического обслуживания:

Интервал

(часов)

Для сервиса

через (часов)

Тип

130

150

215

225

280

300

365

375

420

450

Запись выполненных операций технического
обслуживания
-

Выбратьскоростьпереднего хода (8).

Снова нажатьклавишу (2); через 3 секунды
стрелка (18) над клавишей начинает мигатьи
еще

через

секунд

звуковой

сигнал

информирует о завершении записи.

ПРИМЕЧАНИЕ:

выполненное

техническое

обслуживание

можно

записать

только

промежутке

между

пуском

окончанием

установленного интервала времени. Если цикл
технического

обслуживания

необходимо

сбросить до истечения 450 часов, просто
нажимать

одновременно

правую

левую

клавиши в течение 6 секунд.

РАЗДЕЛ 2

2-19

ЦИФРОВАЯ ИНДИКАЦИЯ НА ДИСПЛЕЕ

Чтобы

вывести

цифровую

индикацию

на

дисплей

любой

функции,

нажать

соответствующую клавишу один или более раз.

Соответствующая

стрелка

загорается,

сигнализируя, что нужная индикация активна на
дисплее, и слышен звуковой сигнал.
Справа

появляется

индикация

соответ-

ствующей единицы измерения.

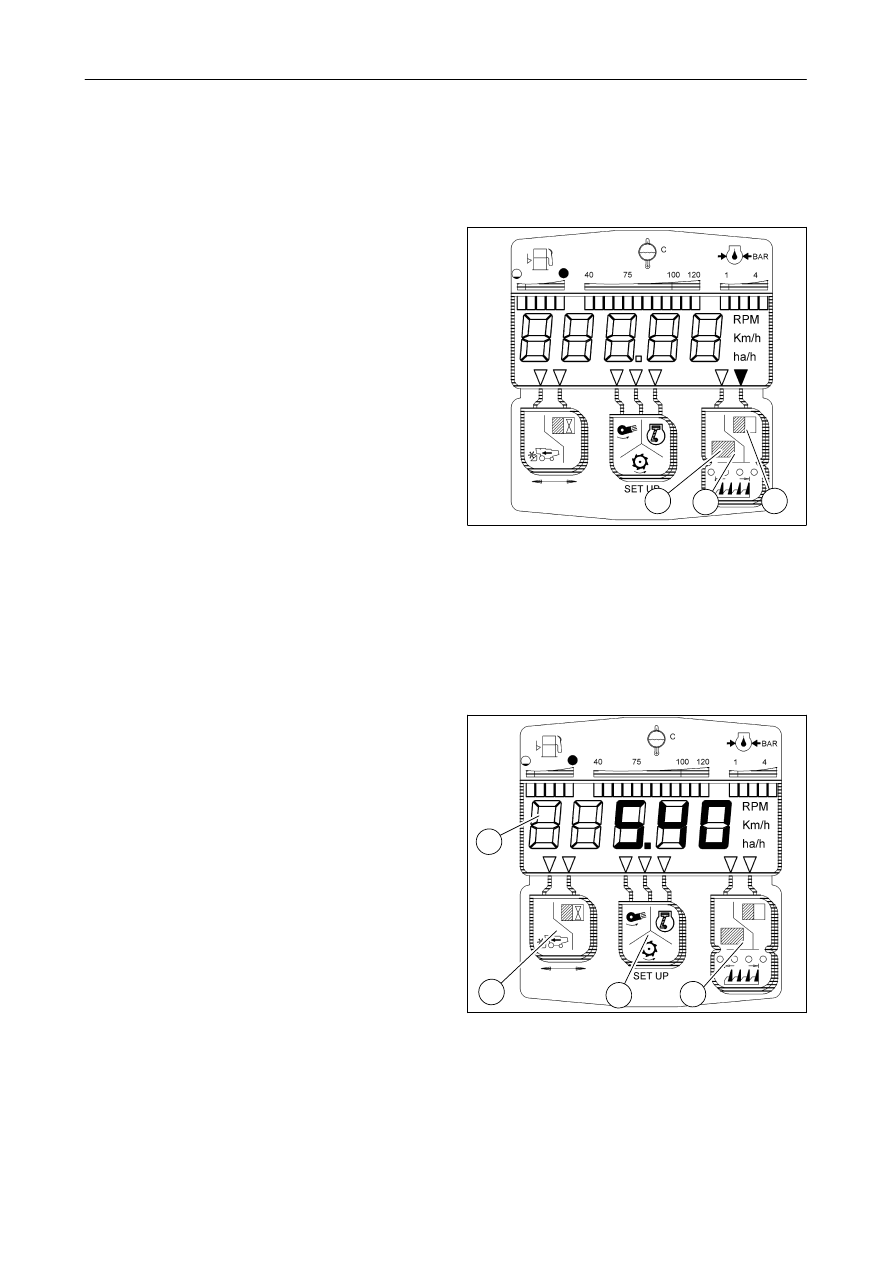

СБРОС СЧЕТЧИКА ИНДЕКСИРОВАННЫХ ИЛИ
ПОЛНЫХ ГЕКТАРОВ

Выбратьна

цифровом

дисплее

функцию

“индексированные гектары” (”partial hectares”)
(13), затем нажиматьклавишу (4) в течение 5
секунд; будут слышны два коротких звуковых
сигнала, один – при нажатии клавиши, второй
при сбросе гектаров.

Чтобы

сброситьсчетчик

полных

гектаров,

выполнитьописанные выше операции, для чего
выбратьполные гектары (14).

КАЛИБРОВКА КОНСТАНТ, ИСПОЛЬЗУЕМЫХ
ДЛЯ РАСЧЕТА ОБРАБОТАННОЙ ПЛОЩАДИ

Поль

зовательможет

калиброватьдве

константы:

C6: рабочая

ширина

(чтобы

изменить

ширину жатки);

C2: скорость

переднего

хода

(чтобы

проверитьили скорректироватьизмерение,
если изменяется тип шин),

C6: рабочая ширина

Выбратьлюбую

функцию

нажатием

центральной клавиши (3), затем отпустить
клавишу. Держатьклавишу нажатой в течение 3
секунд: на дисплее появляется “С6”; при
отпускании клавиши появляется индикация
ранее

сохраненной

константы,

соответ-

ствующей рабочей ширине в метрах (например,
4,80), в то время как последняя цифра справа
мигает.

При нажатии правой клавиши (4) изменяется
значение мигающей цифры, при нажатии левой
клавиши (2) начинает мигатьдругая цифра.

Значение можно изменятьв соответствии с
фактической рабочей шириной, учитывая при
этом, что полная ширина жатки не может
использоваться в течение длительного времени.

Чтобы

сохранитьизменение,

нажимать

центральную клавишу (3), пока дисплей не
вернется в стандартный режим работы.
