Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 23
Опасность!
При монтаже регулируемых передач следует соблюдать осторожность.
Никогда не вводить руки между половинками шкивов - опасность несчастного
случая!
Заблокировать регулировочные шкивы при помощи специального инструмента -
см. приведенный ниже текст.
(Рис. 69, 70)
Винты с шестигранной головкой (В) ввернуть через резьбовые отверстия
передней половинки шкива до упора об заднюю половинку шкива. Благодаря
этому регулируемый шкив блокируется в разжатом положении.
Открутить гидравлический шланг от гидравлического цилиндра (Z) и разжать
гидравлически регулируемый шкив. При этом принимать масло, выступающее
из цилиндра.
Затем снять ремень (22) с обоих шкивов.

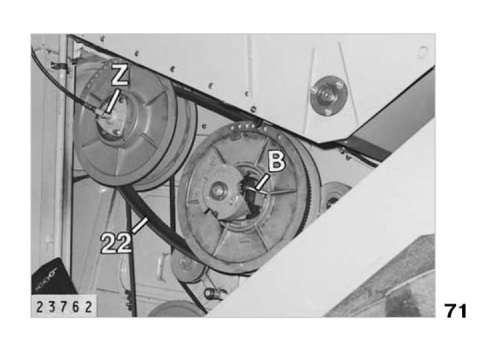

(Рис. 71)
Надеть приводной ремень (22) регулируемой передачи молотильного аппарата
Плотно втянуть ремень между половинками шкива и вывернуть винты с
шестигранной головкой (В) из резьбовых отверстий.
Снова прикрутить гидравлический шланг.
Снова прикрутить защитный колпак (S).
(Рис. 69, 70, 71)
