Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 21
1. Полностью отвернуть назад контргайку (К).
2. Вворачивать цилиндрическую трубу (R), пока не освободится палец (В).
3. Расстопорить палец (В) и вынуть.
Н = Держатель

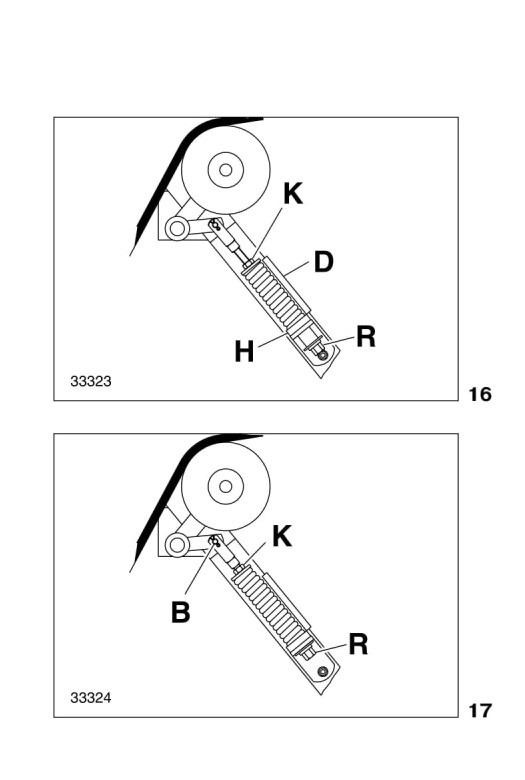

(Рис. 15, 16, 17)
Надеть и натянуть приводной ремень (4) реверсивного барабана
Надеть ремень (4).
Вставить палец (В) и застопорить шплинтом.

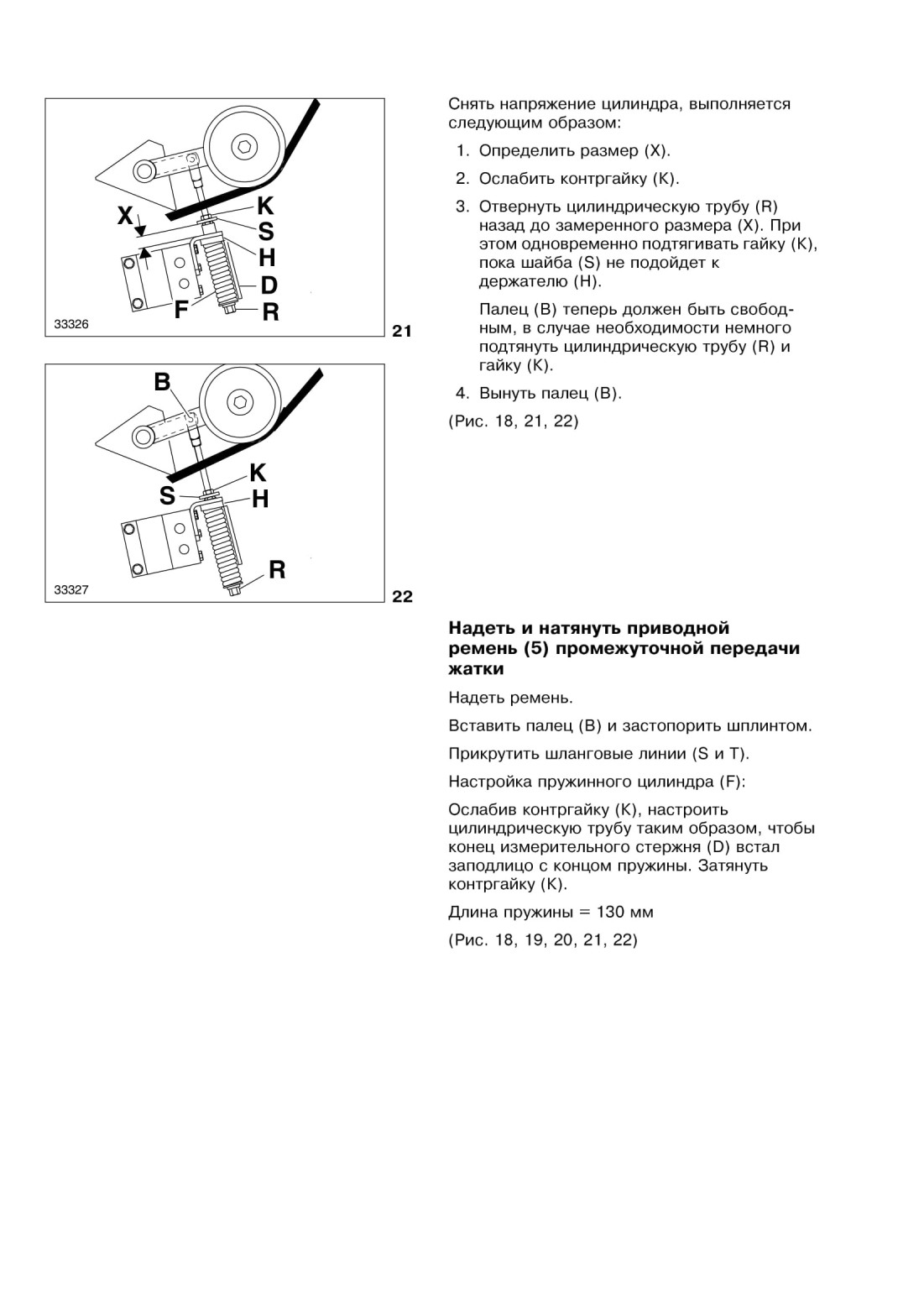

Настройка пружинного цилиндра (F):
Ослабив контргайку (К), настроить цилиндрическую трубу таким образом,
чтобы конец измерительного стержня (D) при затянутой контргайке встал
заподлицо с концом пружины.
Длина пружины = 130 мм
Снова надеть приводные ремни (1 и 5).
(Рис. 15, 16, 17)
