Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 22

Снятие приводного ремня (12) распределительного вентилятора

Выполняется следующим образом:

1. Полностью открутить назад контргайку (К).

2. Ввернуть цилиндрическую трубу (R), чтобы освободился палец (В).

3. Расстопорить палец (В) и вынуть.
Опасность!

Соблюдать последовательность монтажа! -

Опасность получения травмы!

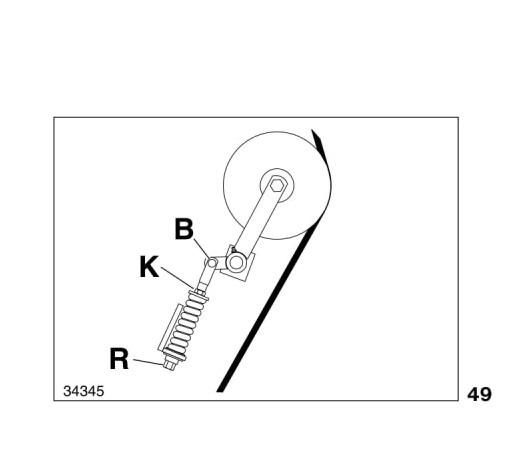

(Рис. 48, 49)

Надеть и натянуть приводной ремень (12) распределительного вентилятора

Надеть клиновой ремень (12).

Вставить палец (В) и застопорить.

(Рис. 48)

Регулировка пружинного цилиндра (F):

Ослабив контргайку (К), настроить цилиндрическую трубу (R) таким образом, чтобы конец измерительного стержня (D) при затянутой контргайке (К) встал заподлицо с концом пружины. Длина пружины при этом составляет 100 мм.
(Рис. 48)
