Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 24
СОЛОМОИЗМЕЛЬЧИТЕЛЬ

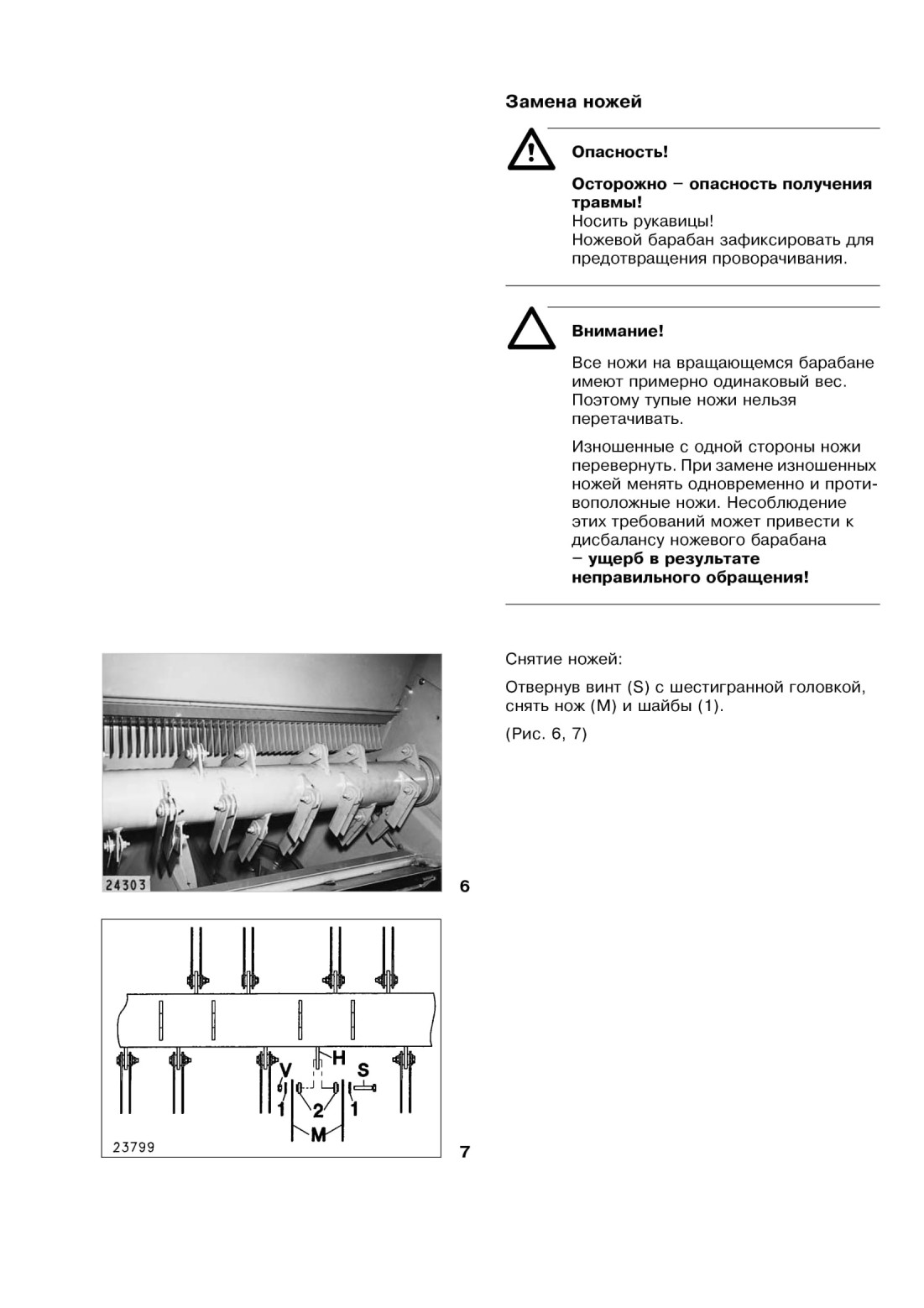

Снятие ножей
Опасность!
При любых работах на соломо-измельчителе обязательно выключить
молотильный агрегат, остановить двигатель и выключить разъединитель
батареи.
При выключении комбайна учесть движение ножевого барабана по инерции!
Снятие направляющего листа для соломы
(ЛЕКСИОН 470)
(выполняется вдвоем)
Для облегчения доступа к ножевому барабану
можно снять направляющий лист (L) для
соломы.
Выполняется следующим образом:

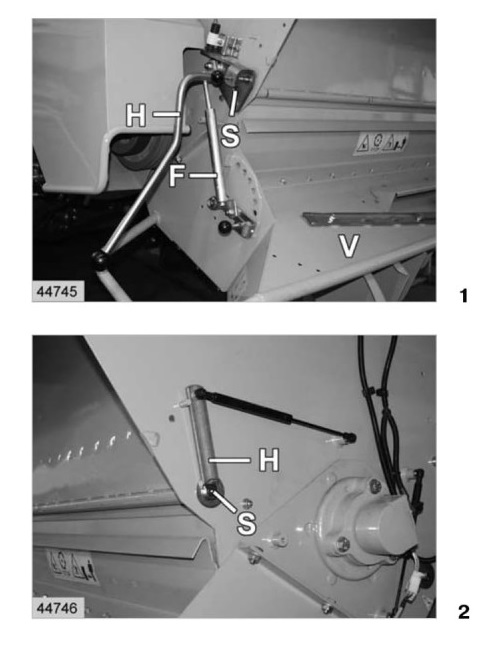

- Внизу открутить пружинный цилиндр (F) опустить вниз распределительную
воронку (V).
- На обеих сторонах вывернуть винты (S) с внутренним шестигранником.
- Немного вытянуть рычаги (Н). При этом удерживать направляющий лист (L)
для соломы.
- Затем вынуть направляющий лист (L) назад.
(Рис. 1, 2, 3, 4)
