Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 15
Динамическое выравнивание на склоне
(пространственная очистка)
Благодаря динамическому выравниванию на склонах верхнее решето движется
в трех измерениях:
1. вперед и назад
2. вверх - вниз
3. в сторону против склона

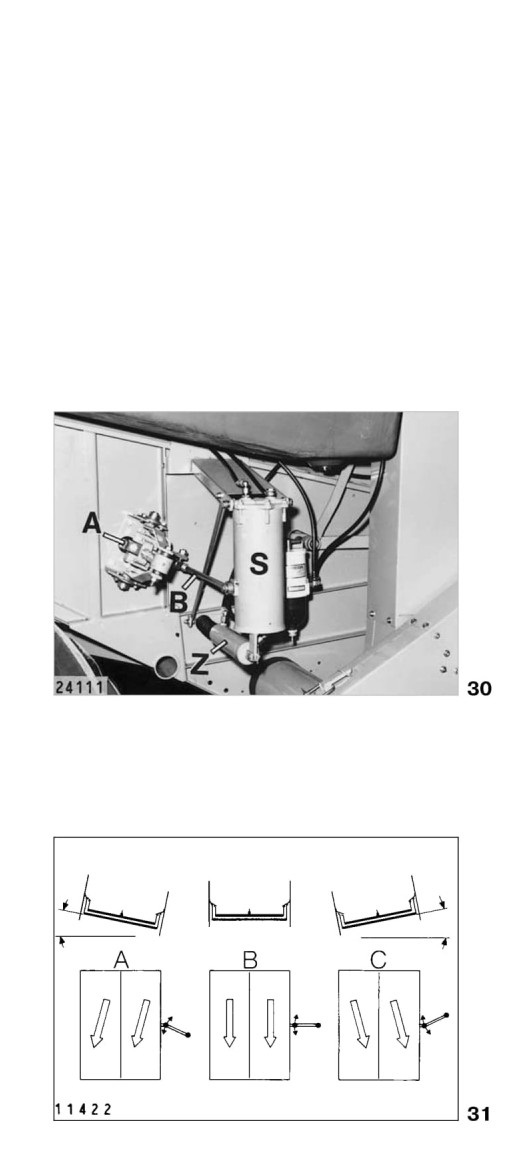

Верхнее решето соединено на правой стороне дополнительно с рычагом (А),
укрепленным на шарнире.
Угол установки этого рычага относительно решета изменяется автоматически
в зависимости от положения на склоне с помощью блока управления (S)
посредством гидравлического цилиндра (Z) и соединительной штанги (В).
Благодаря этому получается более или менее сильное боковое движение
верхнего решета, что принципиально приводит к движению материала вверх
по склону.
Прутки для склонов на решетах не требуются.
(Рис. 30)
Положение комбайна:
А = Горная сторона слева В = Ровное место С = Горная сторона справа
(Рис. 31)
