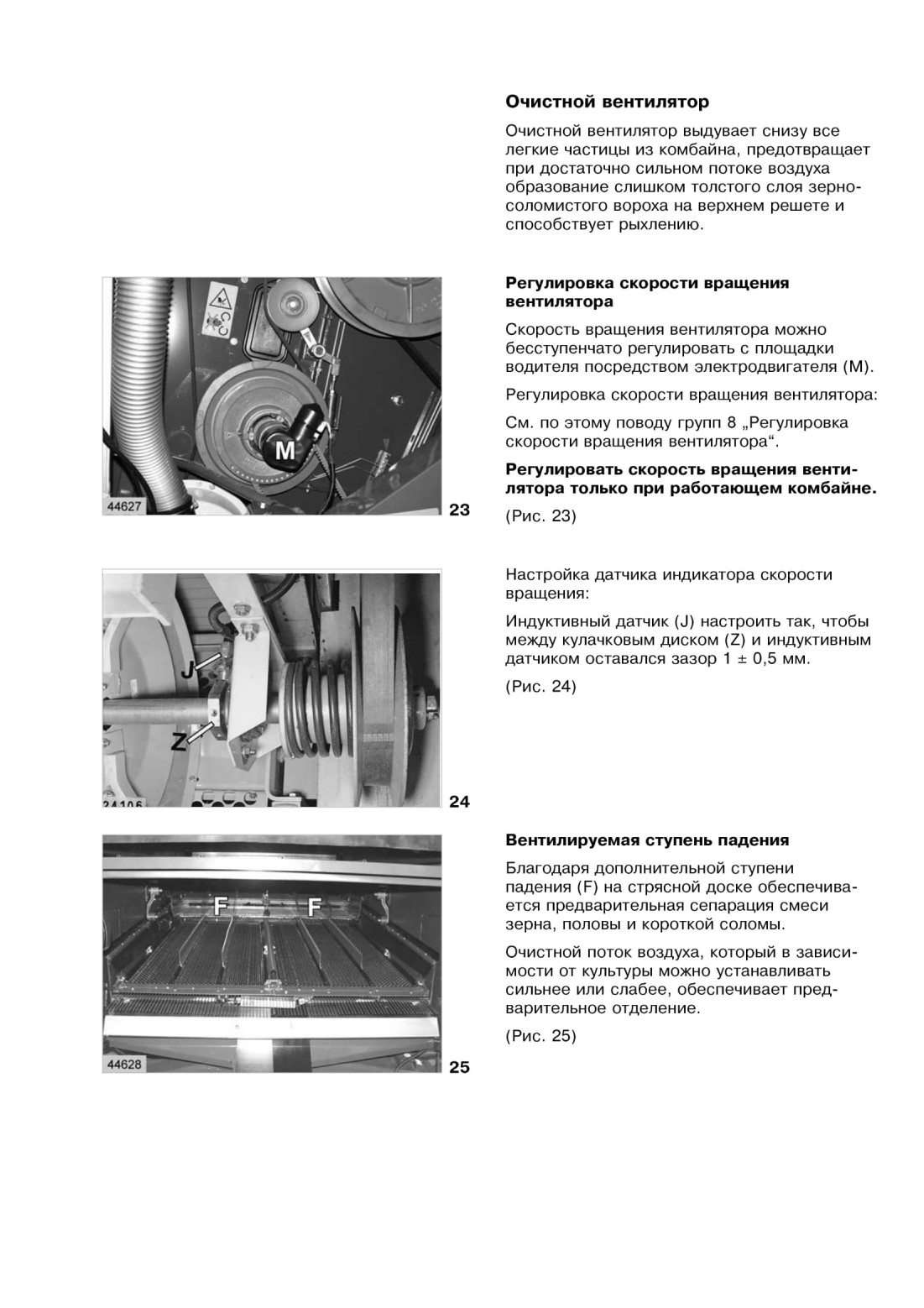

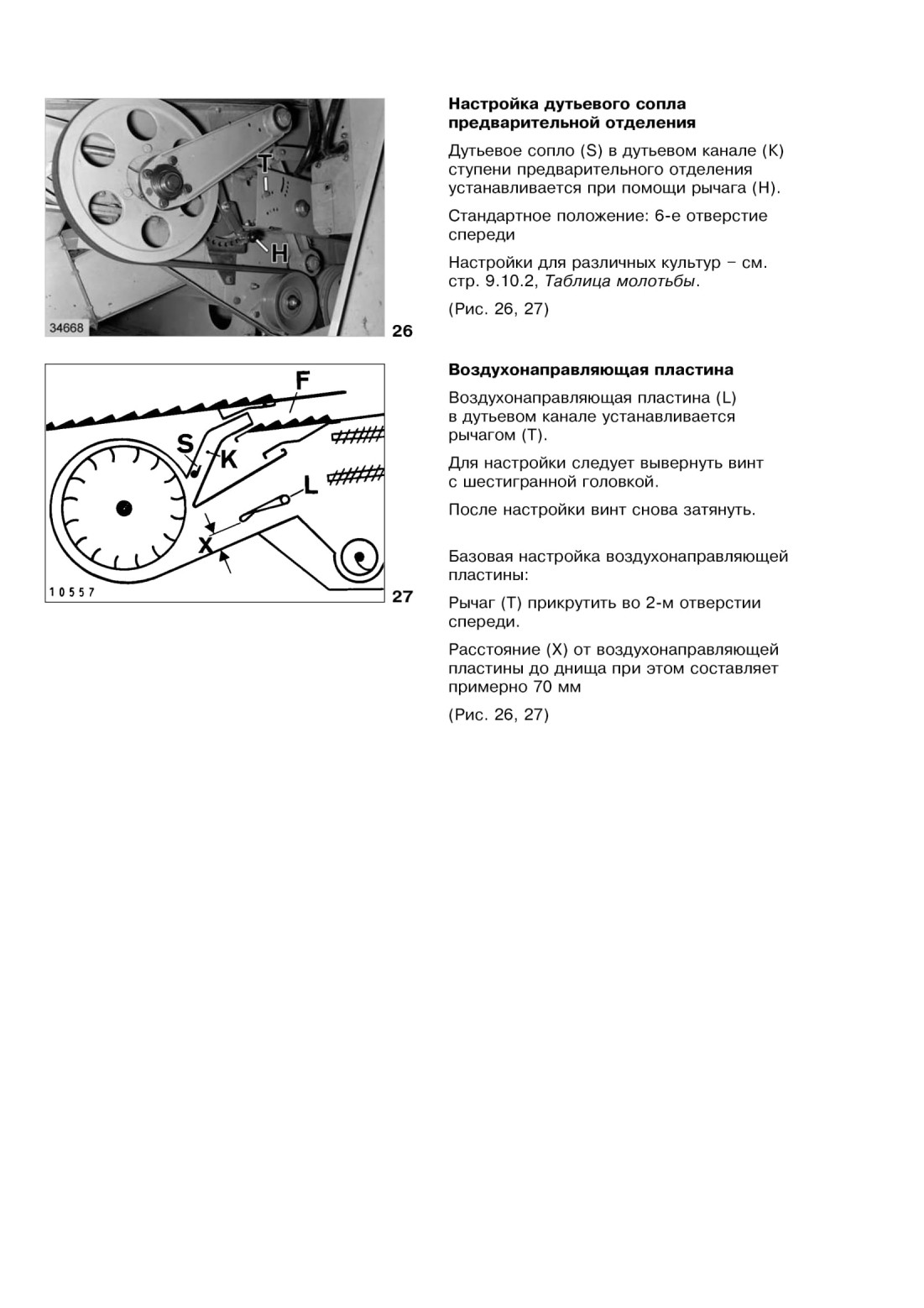

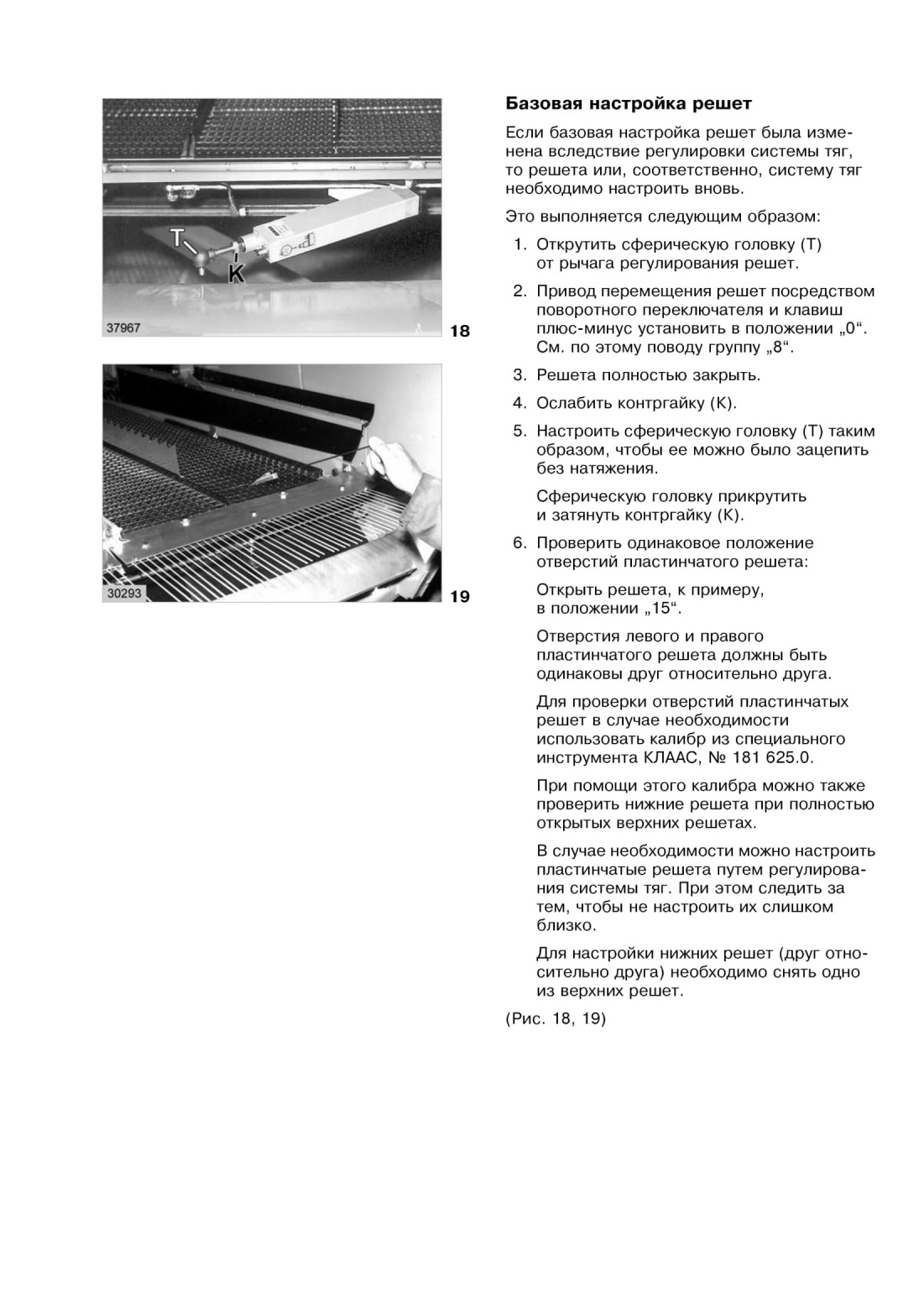

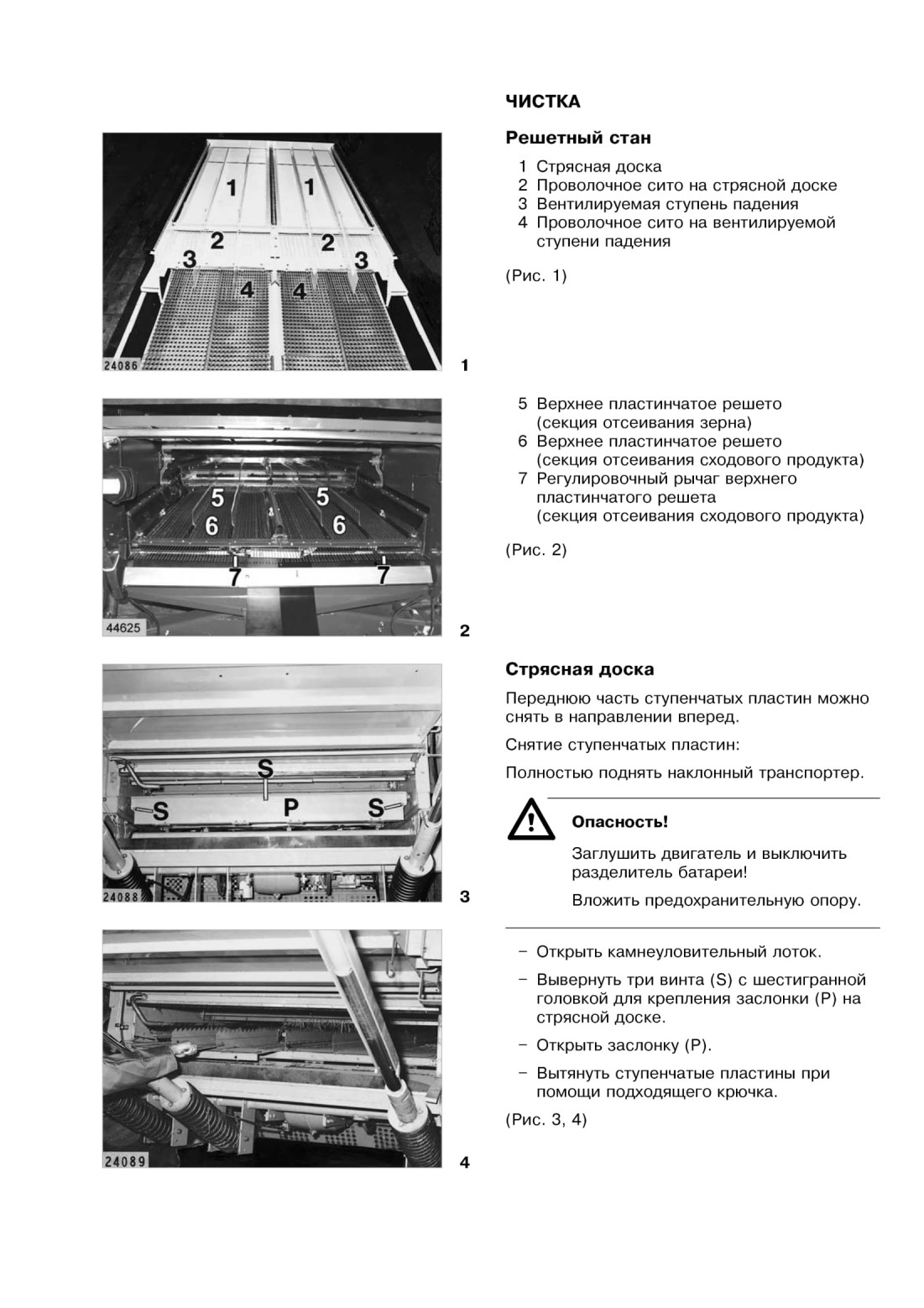

Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 14

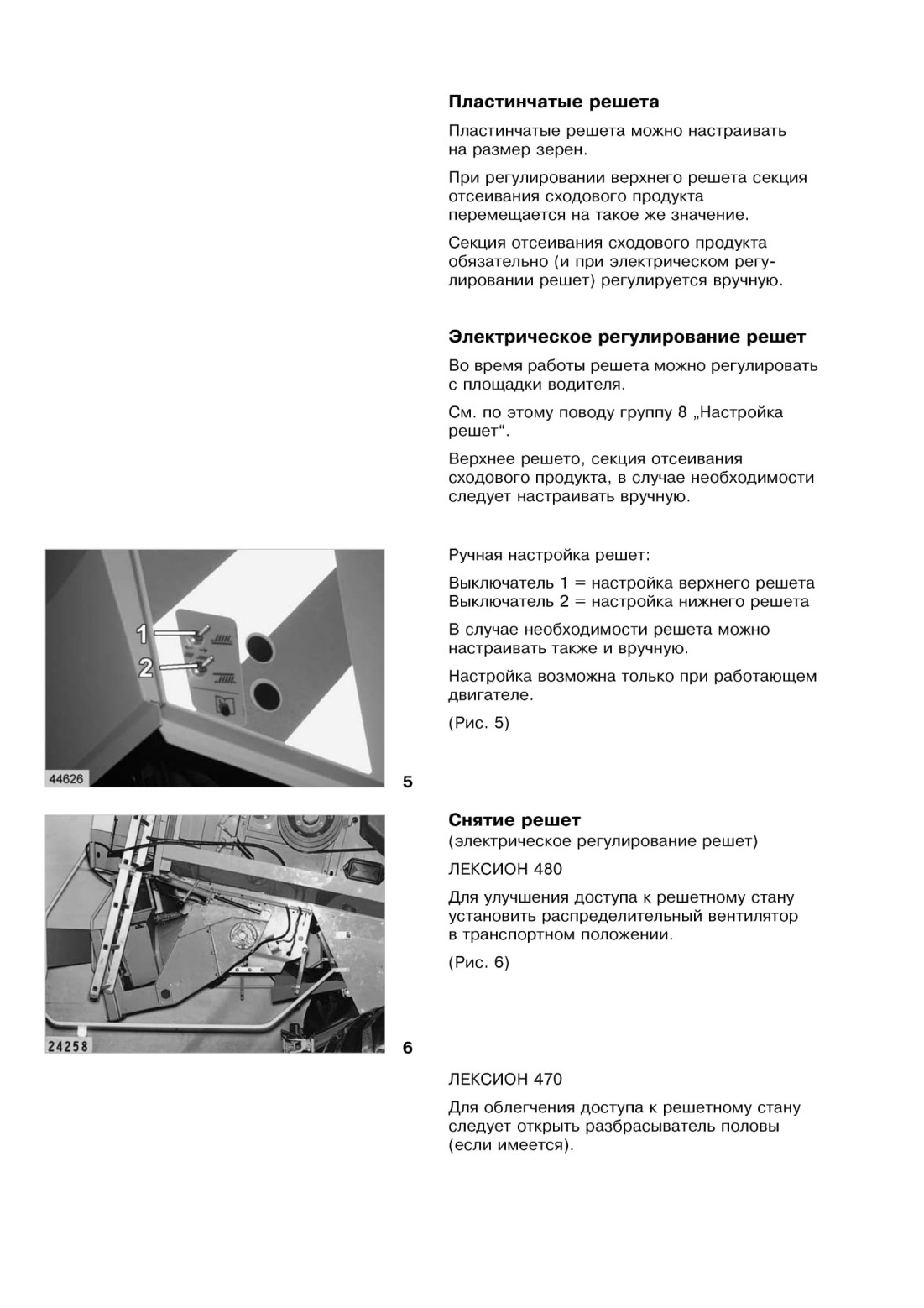

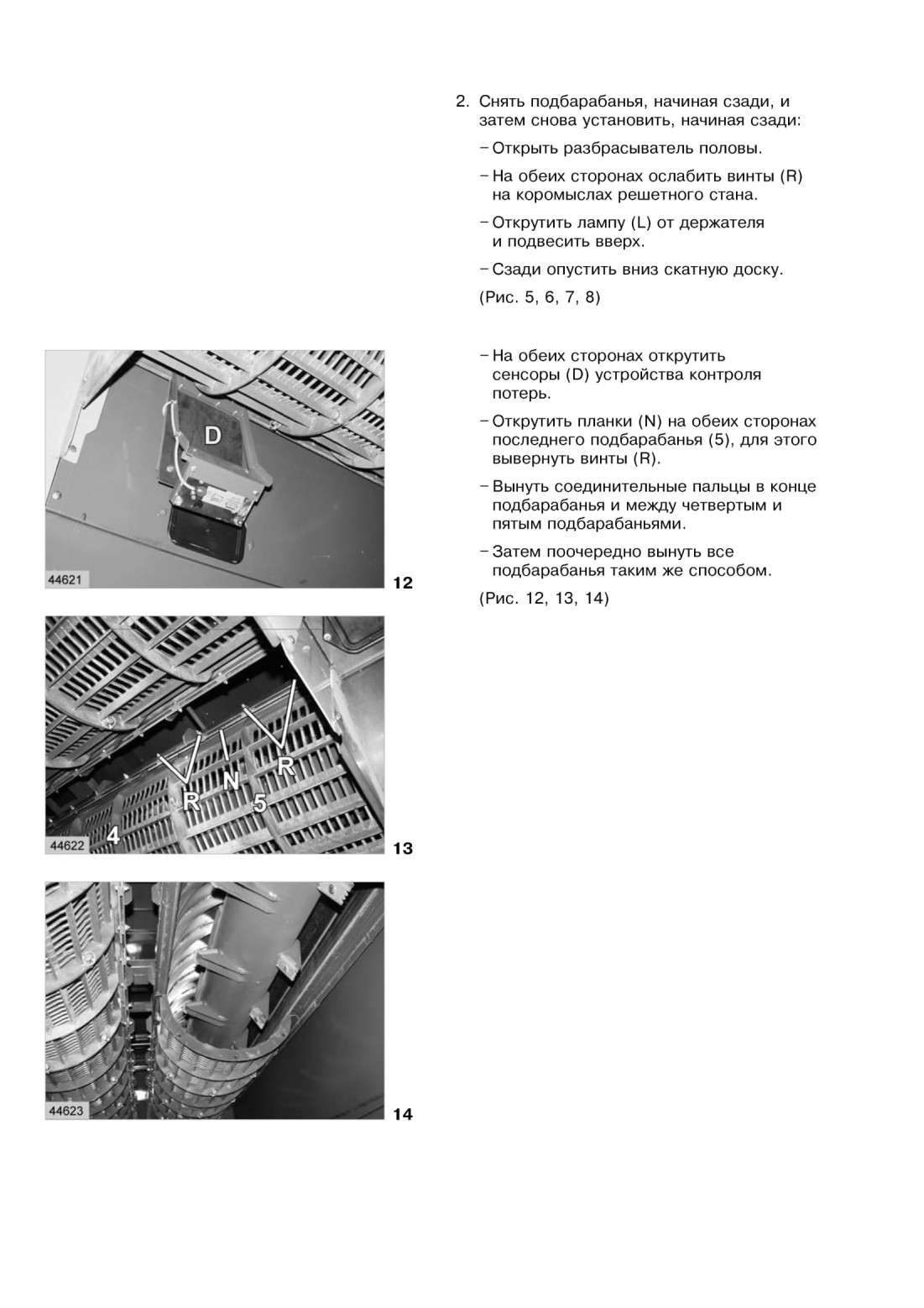

- Открутить лампу (L) от держателя и в случае необходимости подвесить вверх.

- Внизу открутить задние коромысла от скатной доски.

- Сзади опустить вниз скатную доску.

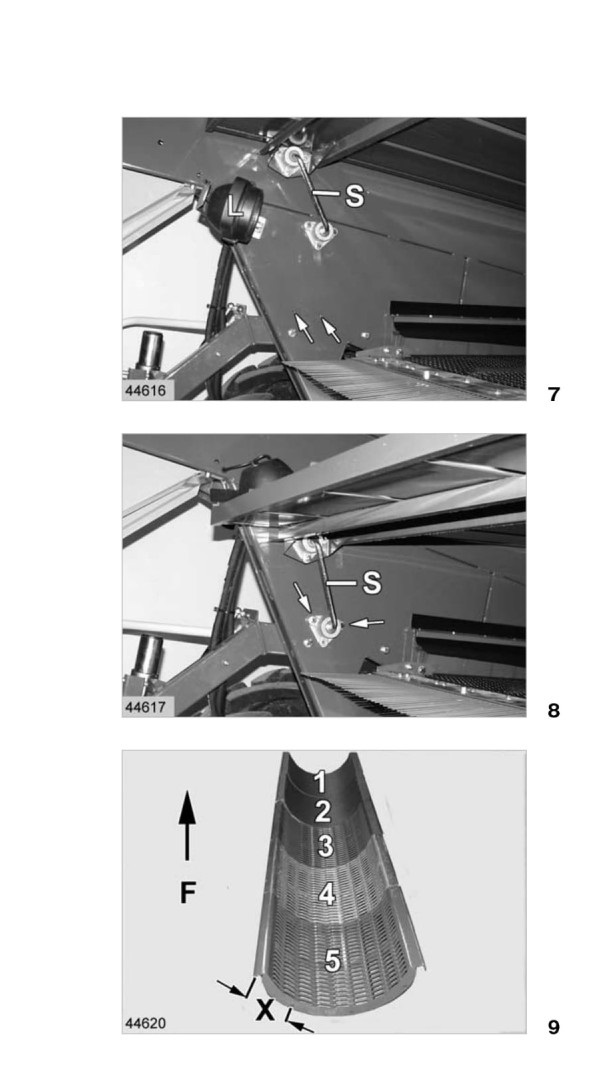

- Снова закрепить коромысла (S) в предусмотренных для этого резьбовых отверстиях (см. стрелки), для каждого коромысла 2 винта.

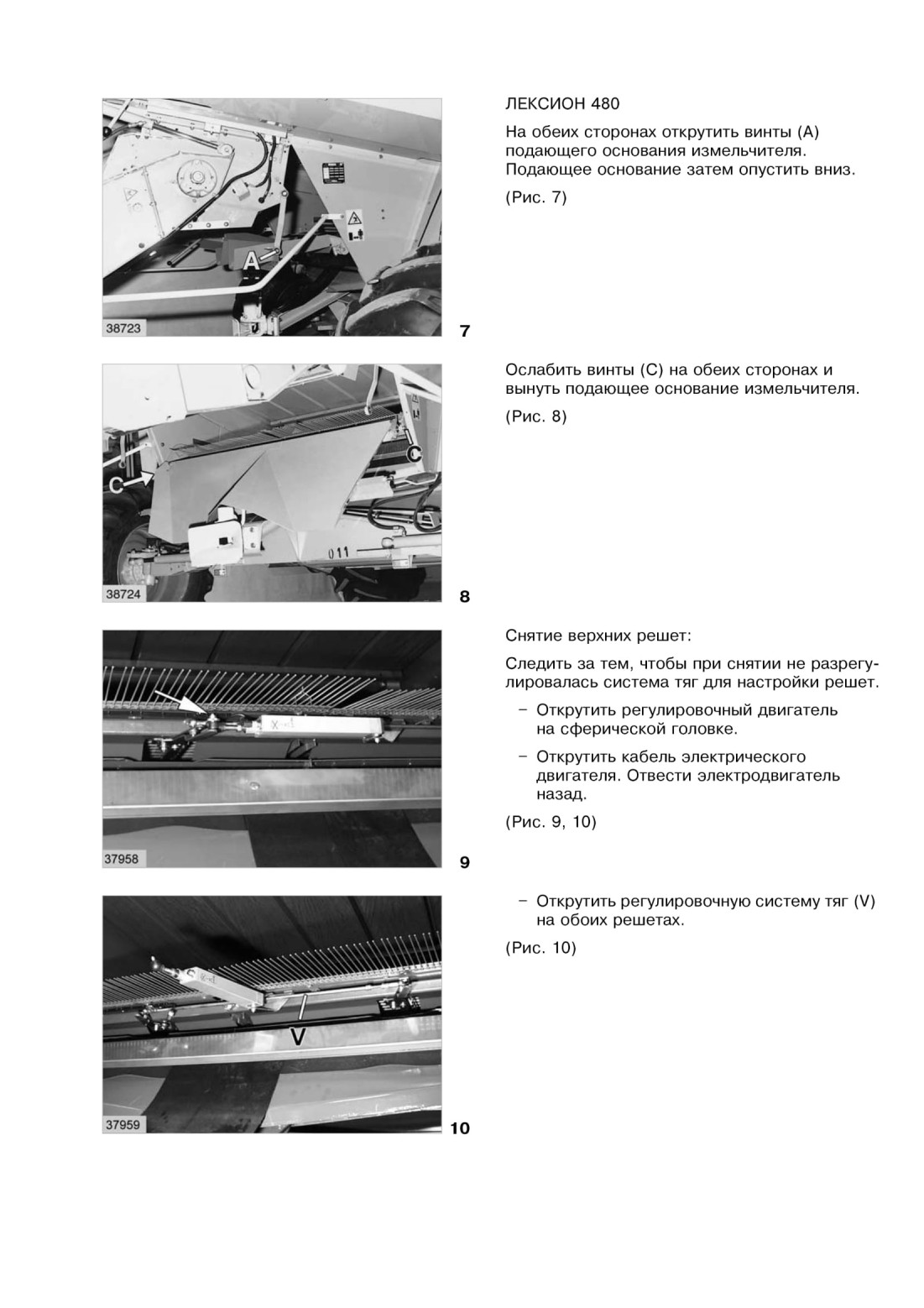

(Рис. 7, 8)

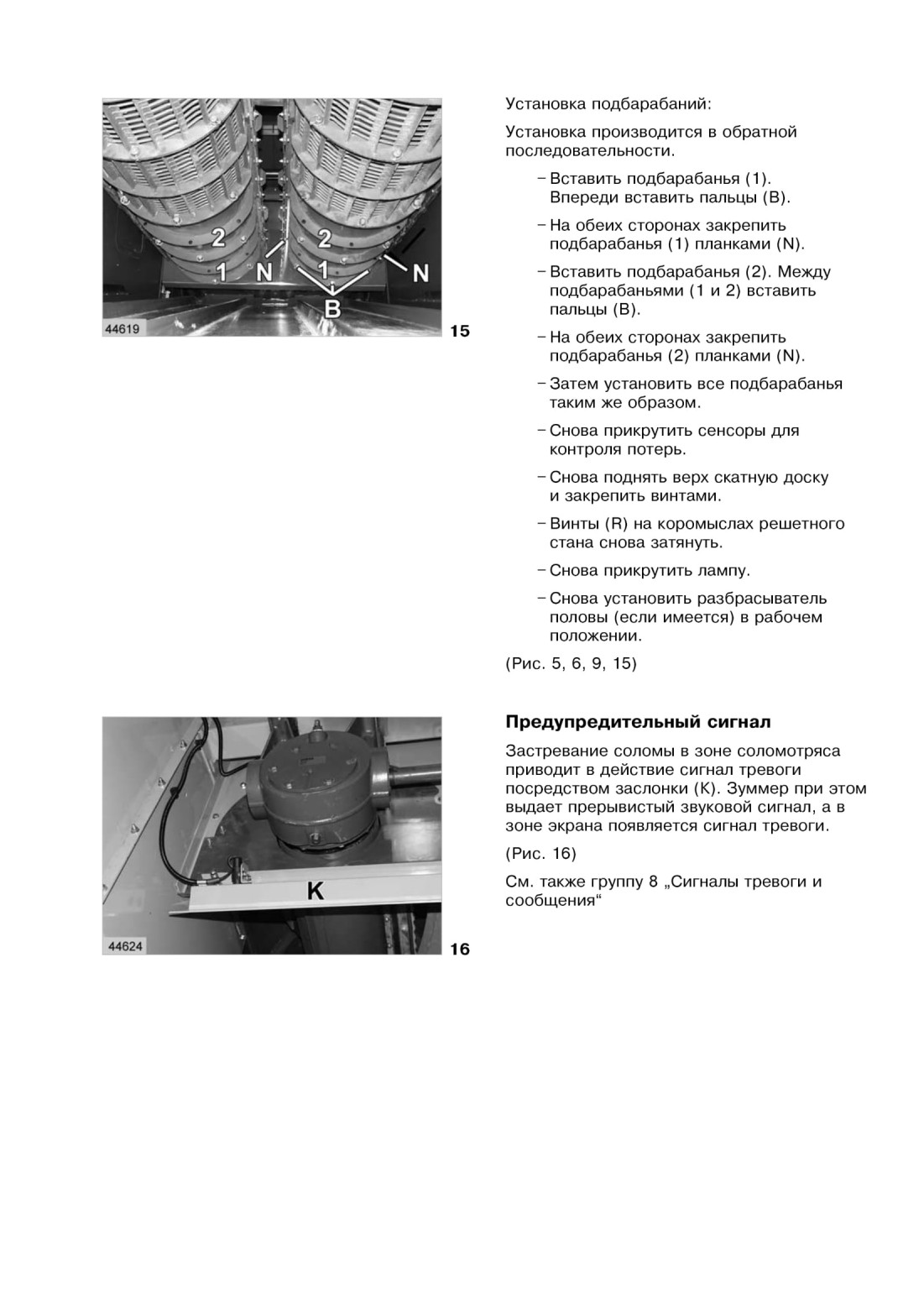

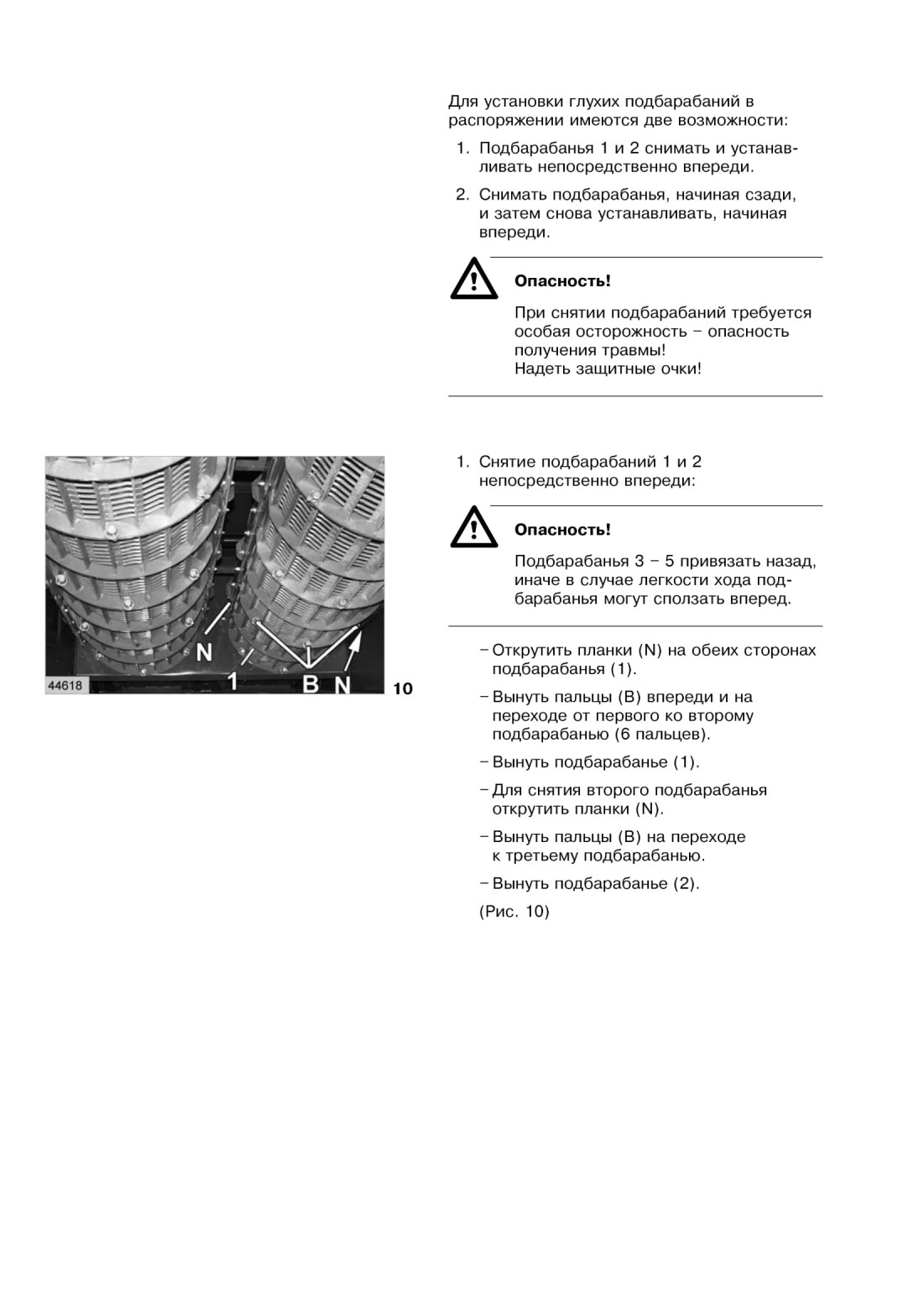

Монтажное положение отделяющих подбарабаний и глухих подбарабаний:

1,2 = глухие подбарабанья

3, 3, 5 = отделяющие подбарабанья

X = большое расстояние между отверстиями к середине машины F = направление движения

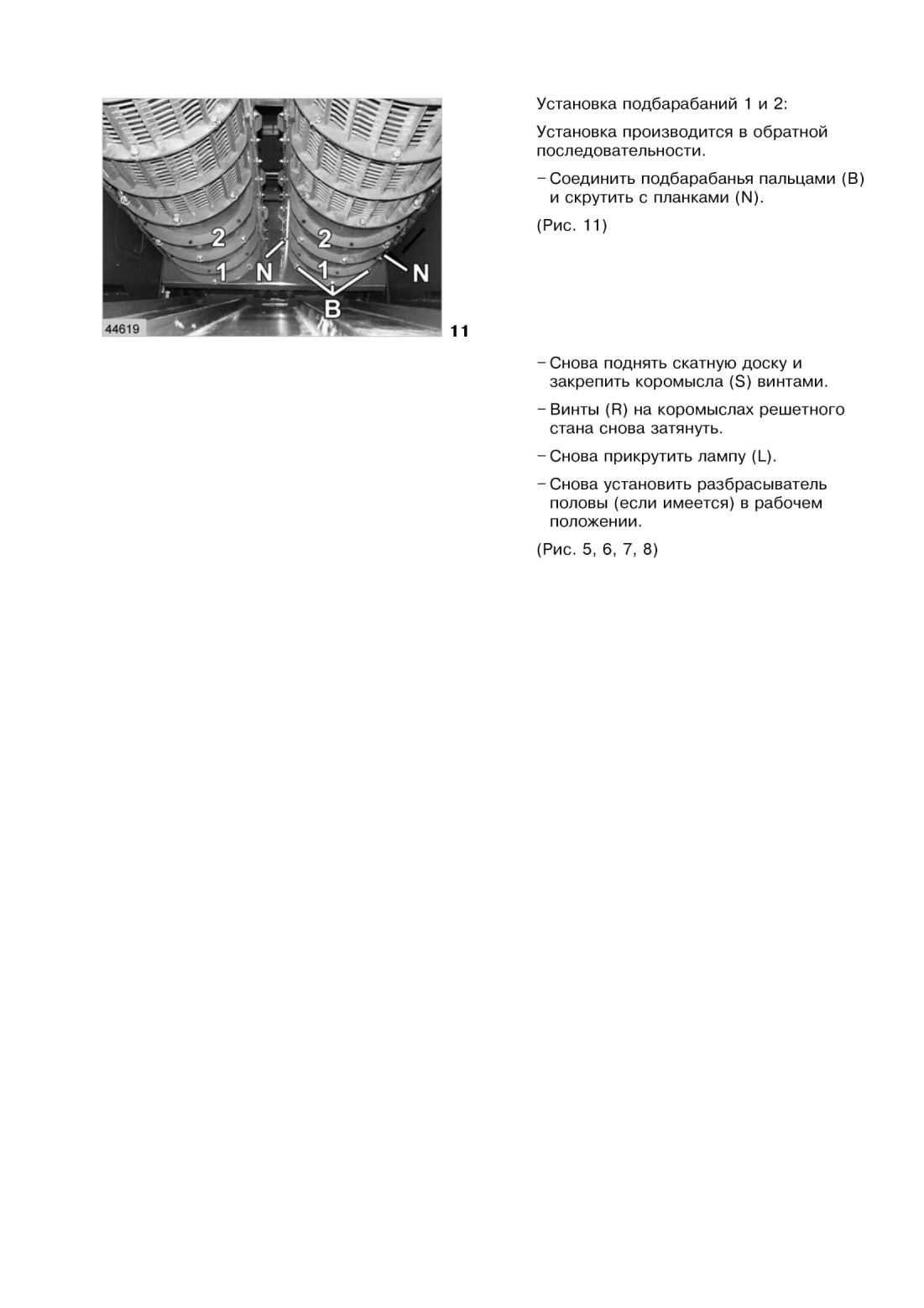

(Рис. 9)
