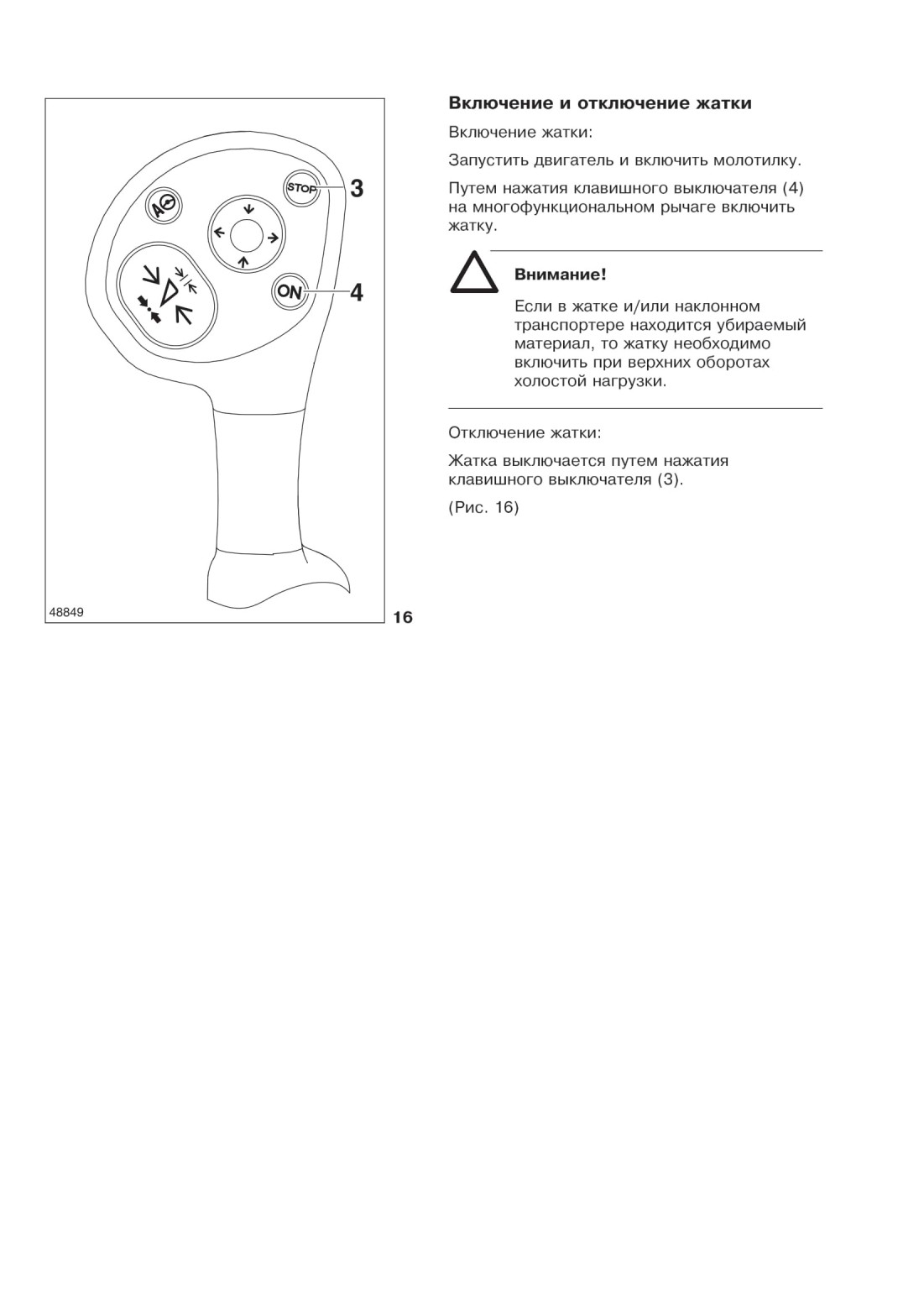

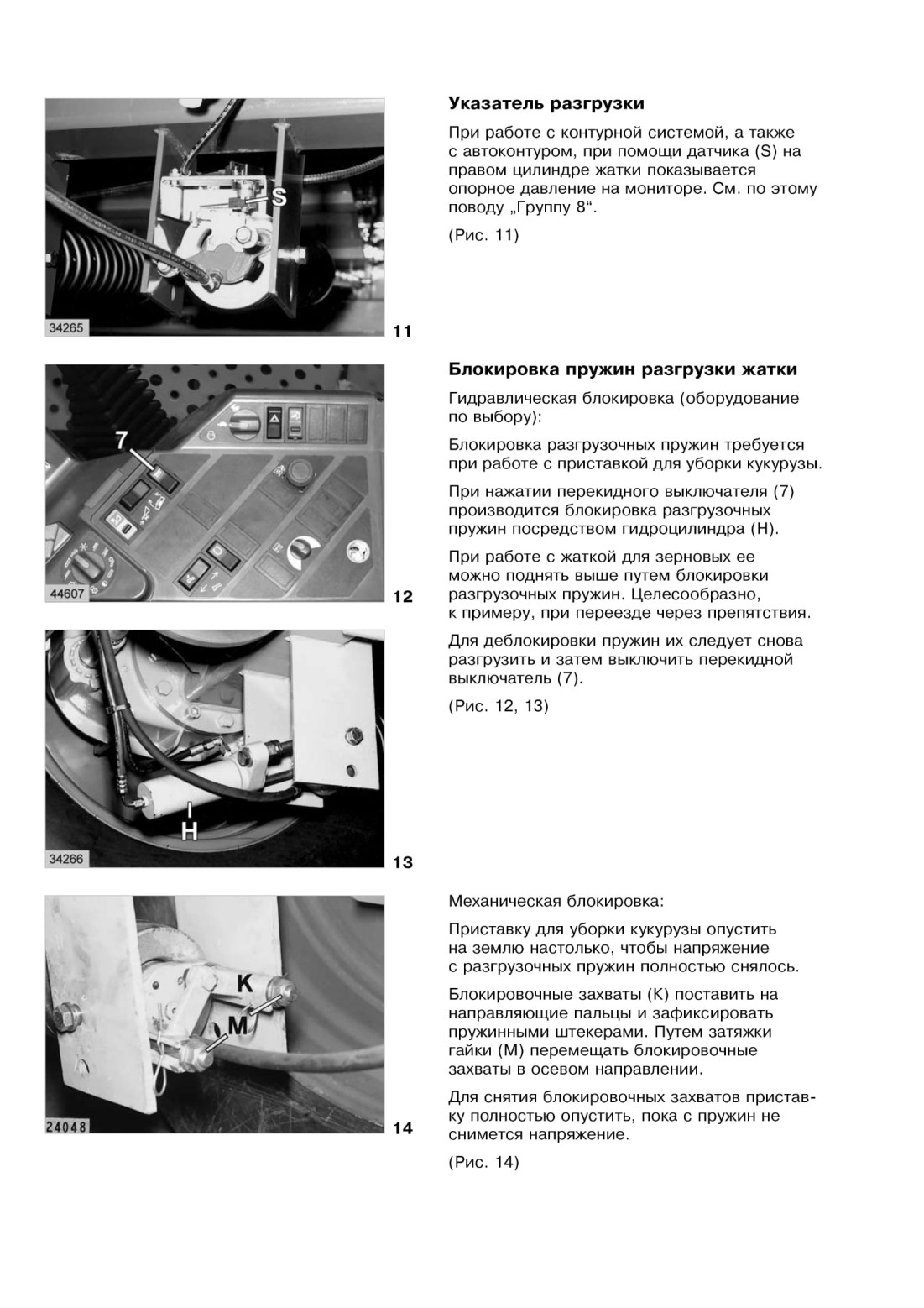

Цилиндр жатки для механической блокировки:
Расстояние (Y) между пластиной цилиндра ловильной цапфы и гайками должно
составлять 5-10 мм.

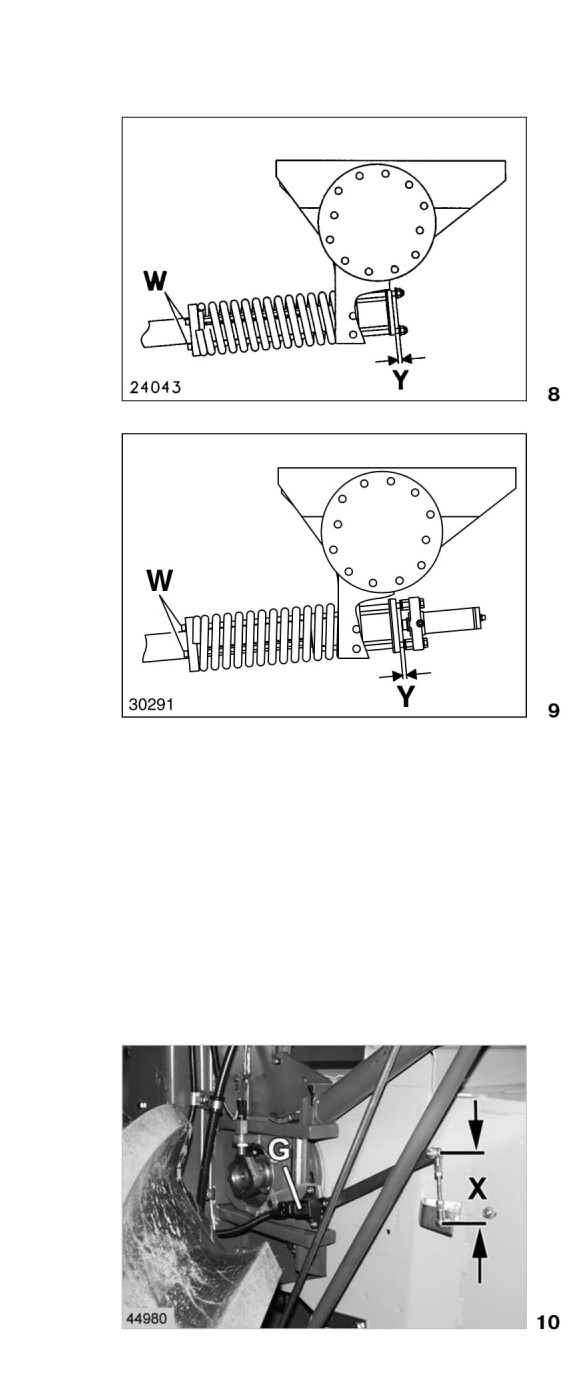

(Рис. 8)
Жатка с гидравлической блокировкой:
Расстояние (Y) между концом пальца до пластины цилиндра должно
составлять 5-10 мм.
(Рис. 9)
В случае необходимости отрегулировать разгрузочные пружины. Для этого
посредством винтов (W) с внутренним шестигранником соответствующим
образом отрегулировать предварительное натяжение разгрузочных пружин.
Регулировка винтов (W):
Расстояние увеличить = винты вворачивать Расстояние уменьшить = винты
выворачивать
(Рис. 7, 8, 9)
Указатель высоты среза
Датчик (G) указателя высоты среза установлен на правой стороне наклонной
камеры.
Базовая настройка:
Размер (X) от шаровой головки до шаровой головки составляет 90 мм.
(Рис. 10)
