Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 11
Комбайны с автоконтуром КЛААС

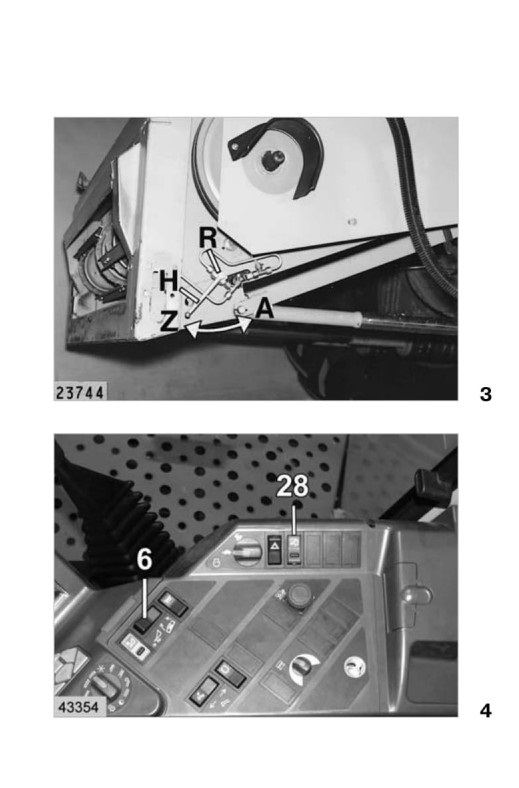

Настройка гидравлического цилиндра для поперечного регулирования жатки
Если средние положения обоих гидроцилиндров стали неодинаковыми, то
можно произвести коррекцию следующим образом:
1. Включить предохранительный перекидной выключатель (28).
Снять жатку.
2. Открыть запорный кран (R).
Для этого установить рычаг (Н) в положении (А).
3. Нажимать на перекидной выключатель (6) вправо, пока полностью не
будут выведены оба цилиндра.
4. Нажать на перекидной выключатель (6) в другую сторону.
Вводится левый цилиндр.
Ввести цилиндр до конца.
5. Закрыть запорный кран (R).
Для этого установить рычаг (Н) в положении (Z).
6. Путем нажатия перекидного выключателя (6) установить цилиндры
в среднем положении и снова установить жатку.
(Рис. 3, 4)
