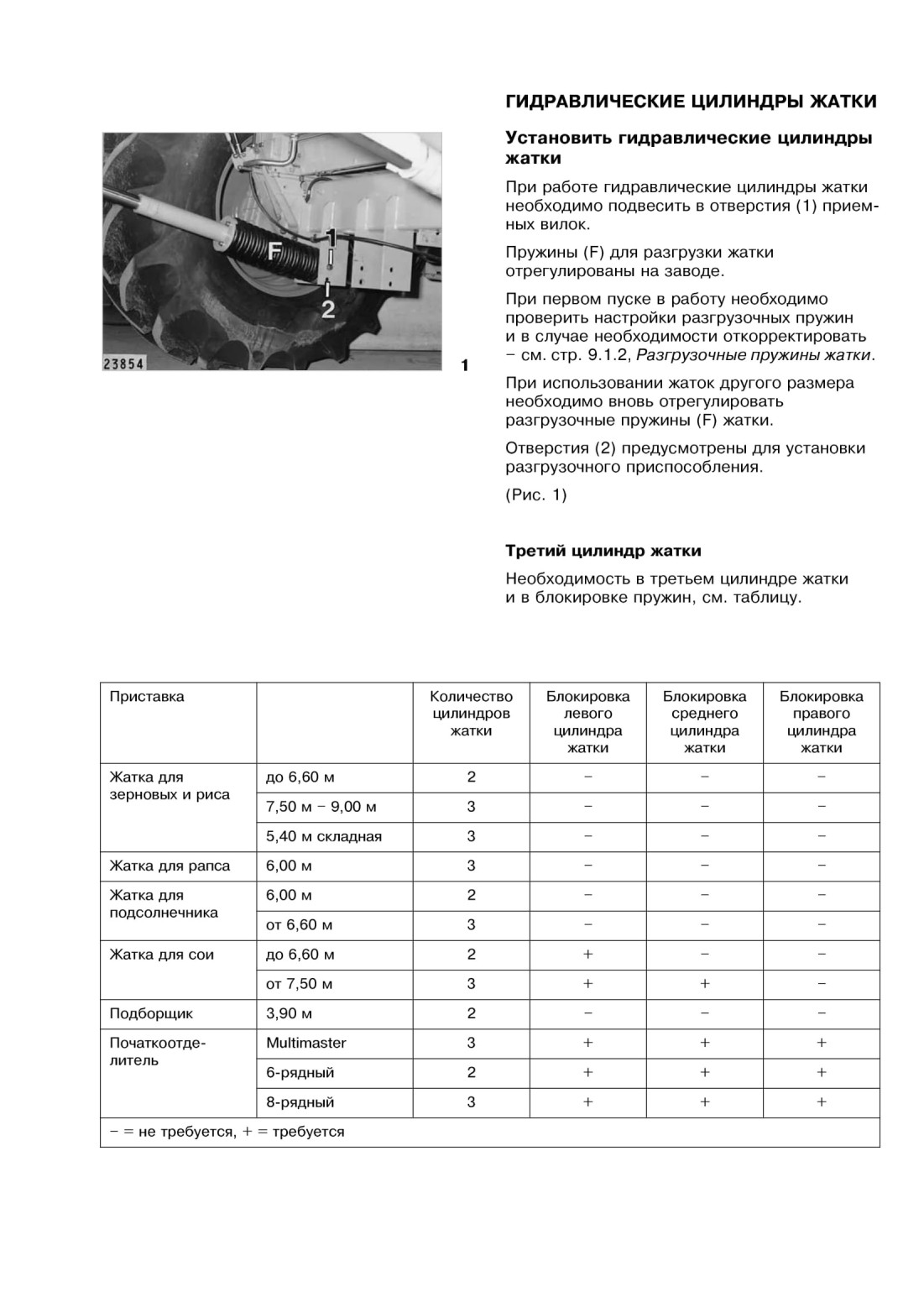

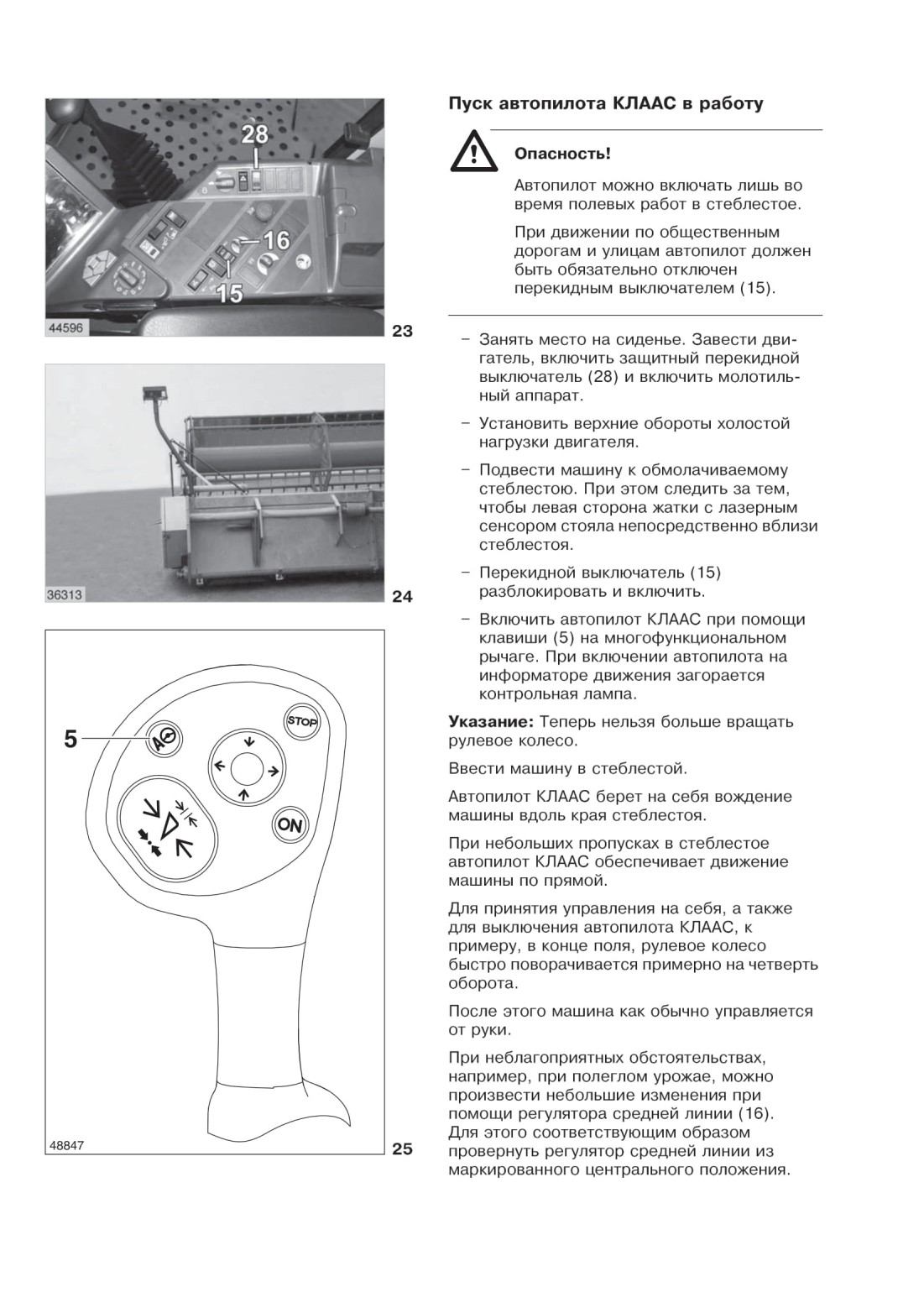

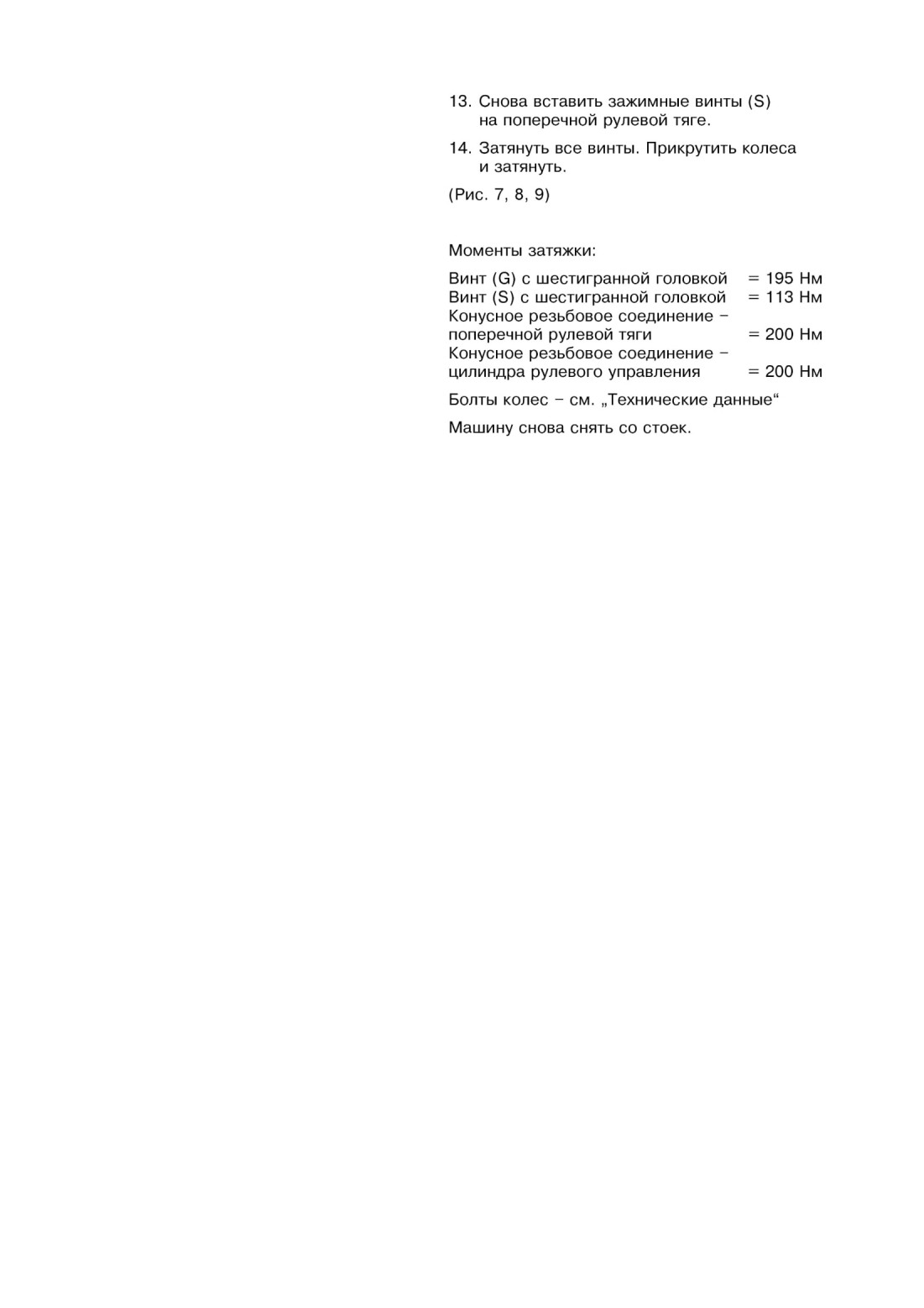

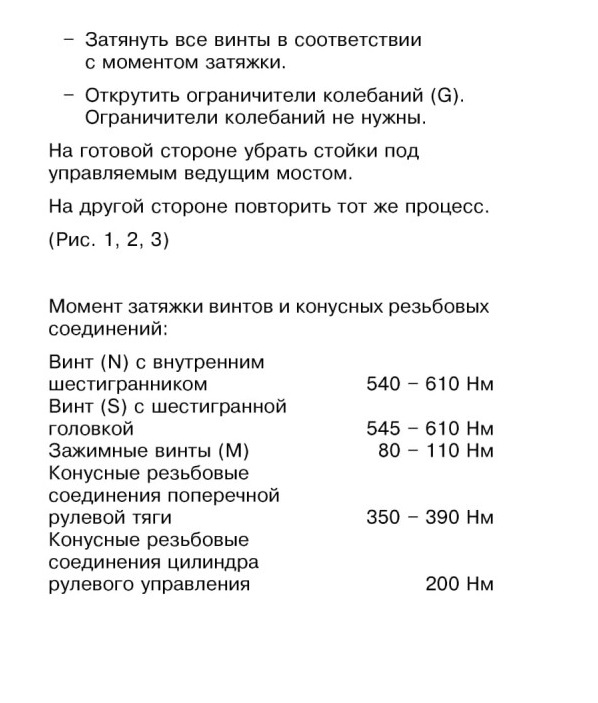

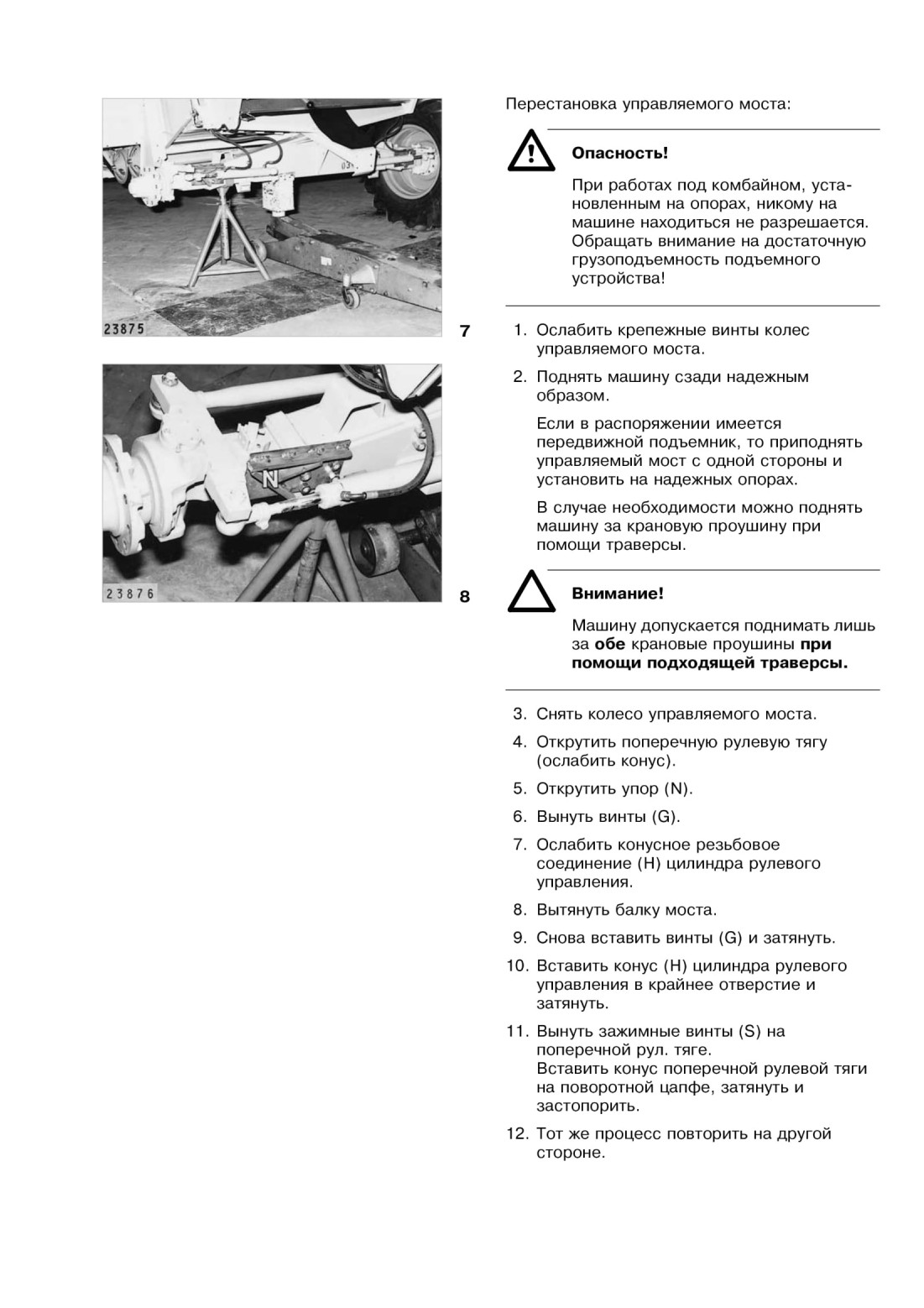

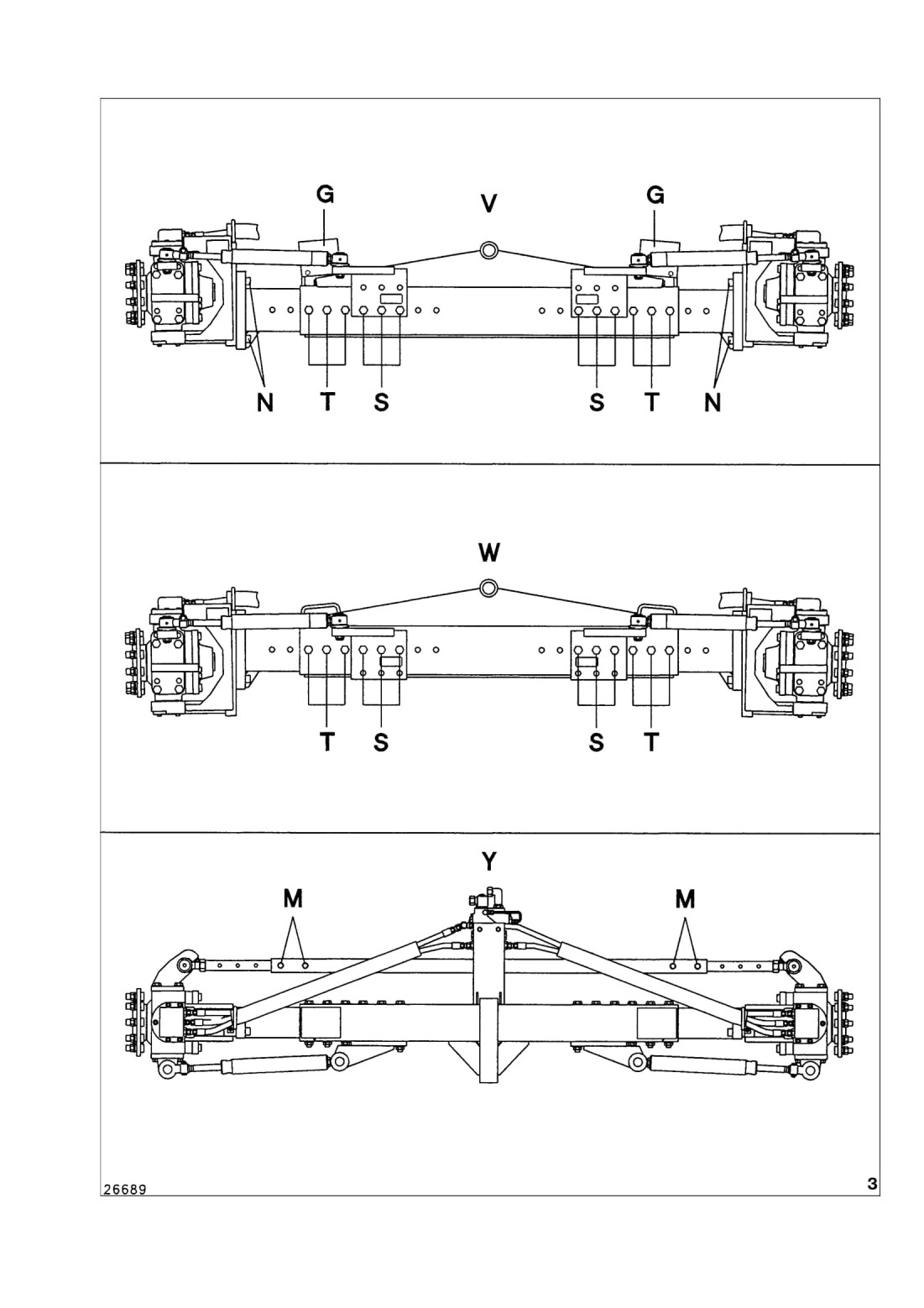

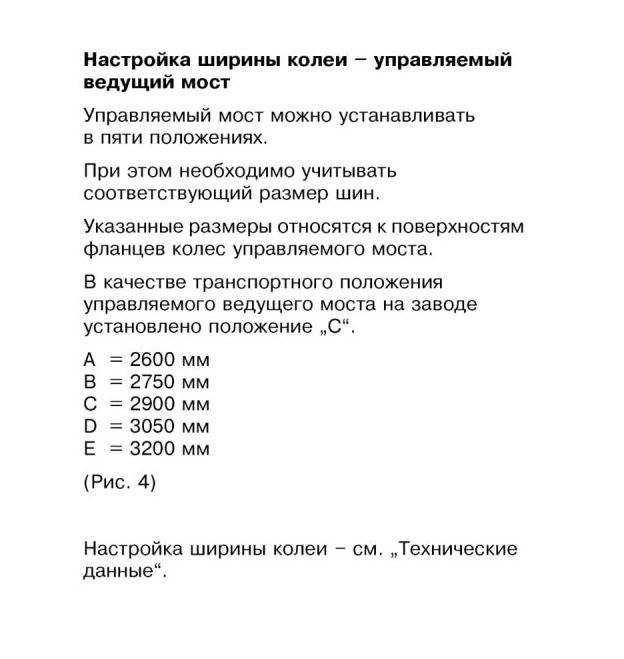

Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 9

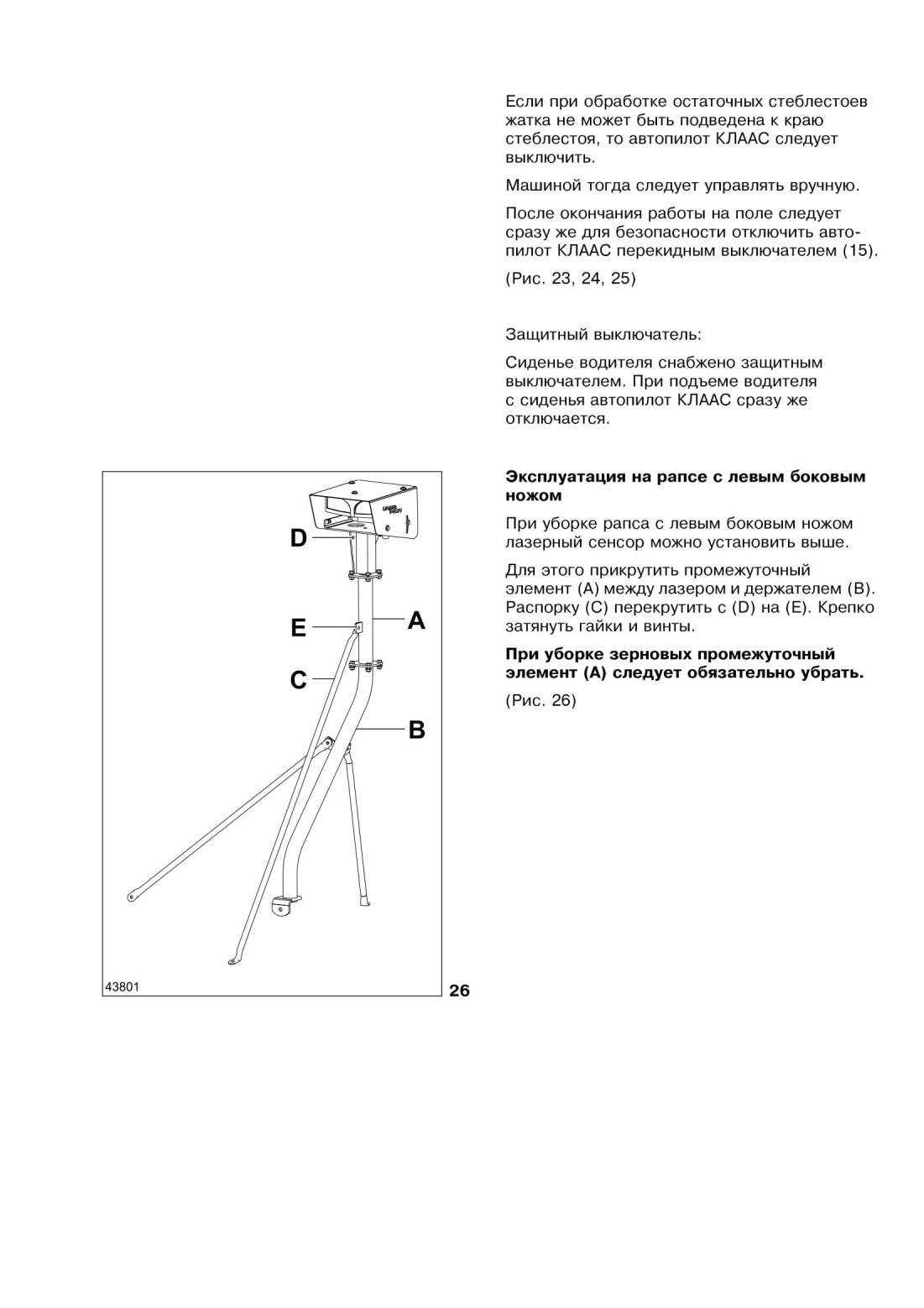

Настройка лазерного сенсора в вертикальном
направлении:
Жатка должна находиться в рабочем положении.
Отъюстировать лазерный сенсор таким образом, чтобы невидимый лазерный
луч на расстоянии 14 м (размер X) попадал на стерню.
При правильной настройке светятся оба внутренних зеленых светодиода (на
Рис. 19 = темные поля) вертикальной светодиодной линейки (V).
Для этого переместить сенсор в продолговатых отверстиях вверх или вниз,
ослабив винты (В).
После настройки винты снова затянуть.

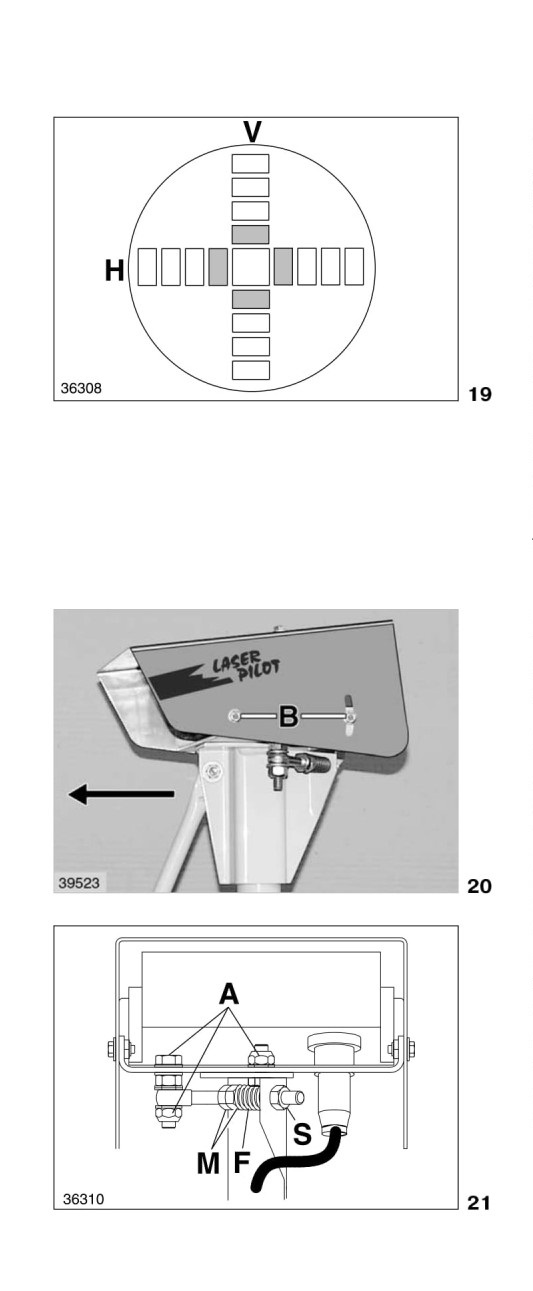

(Рис. 17, 18, 19)
Настройка лазерного сенсора в горизонтальном направлении:
Жатка должна находиться в рабочем положении.
Невидимый лазерный луч ощупывает край стеблестоя.
Отъюстировать лазерный сенсор таким образом, чтобы невидимый лазерный
луч ощупывал край стеблестоя.
При правильной настройке светятся
оба внутренних зеленых светодиода (на Рис. 19 = темные поля)
горизонтальной светодиодной линейки (Н).

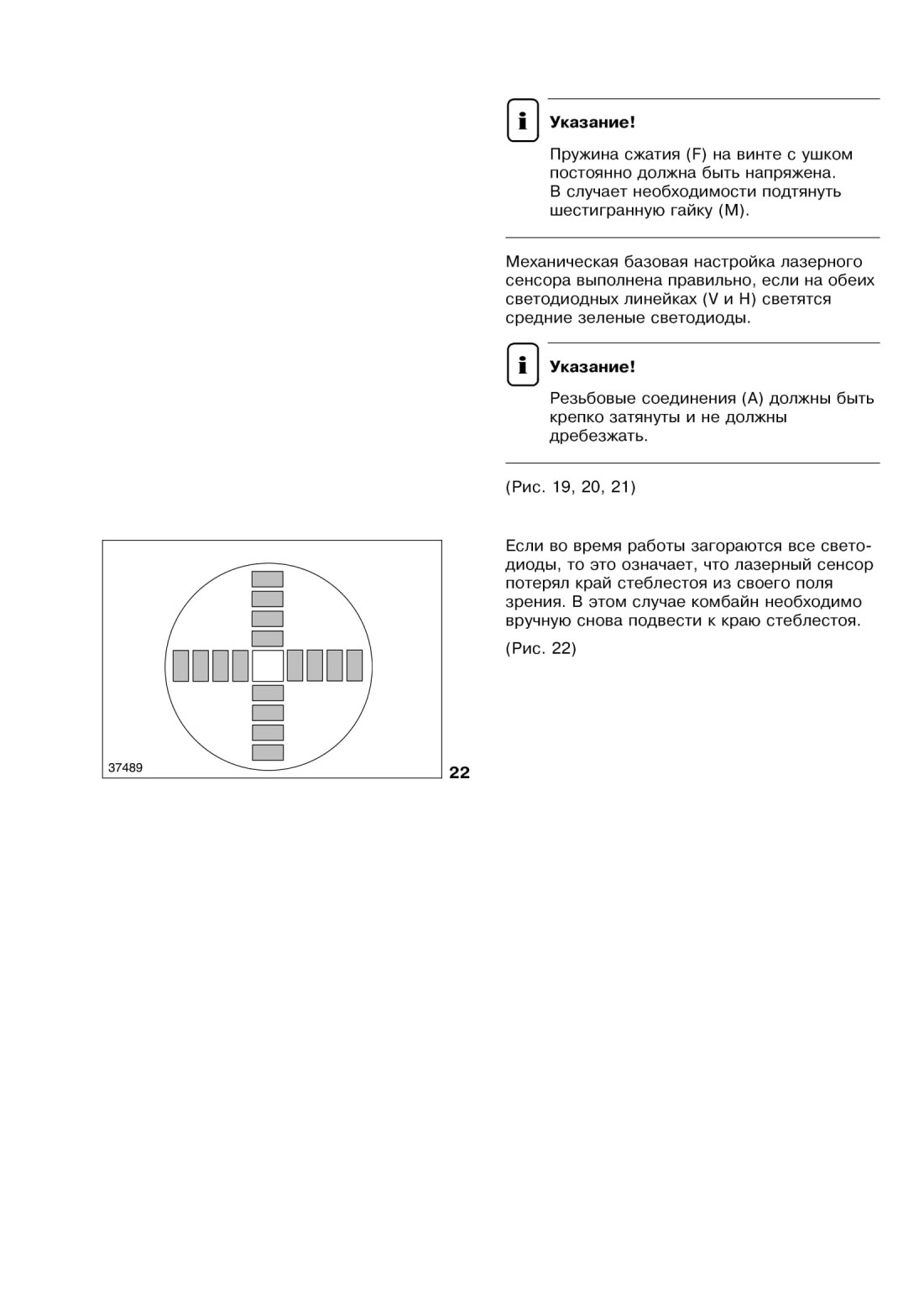

Настройка производится на нагруженном пружиной винте с ушком под
держателем сенсора путем вращения стопорной гайки (S).
Стопорную гайку затягивать =
комбайн движется ближе к краю стеблестоя.
Стопорную гайку отпускать =
комбайн движется дальше от края стеблестоя.
