Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 10
БОКОВЫЕ СТВОРКИ
Открытие и закрытие боковых створок и задней створки
Створки в открытом положении поддерживаются пневматическими пружинами,
снабженными внутренними стопорами.
Открытие створки:
Вначале разблокировать створку (ключ находится рядом с сиденьем
водителя). Отцепить стопор створки (только для боковых створок).
Поднять створку до механического упора пневматической пружины. При
последующем легком опускании срабатывает механический стопор, и створка
удерживается в открытом положении.
Закрытие створки:
Створку слегка приподнять, с целью снятия механического стопора. Затем
опустить створку до закрытого положения.

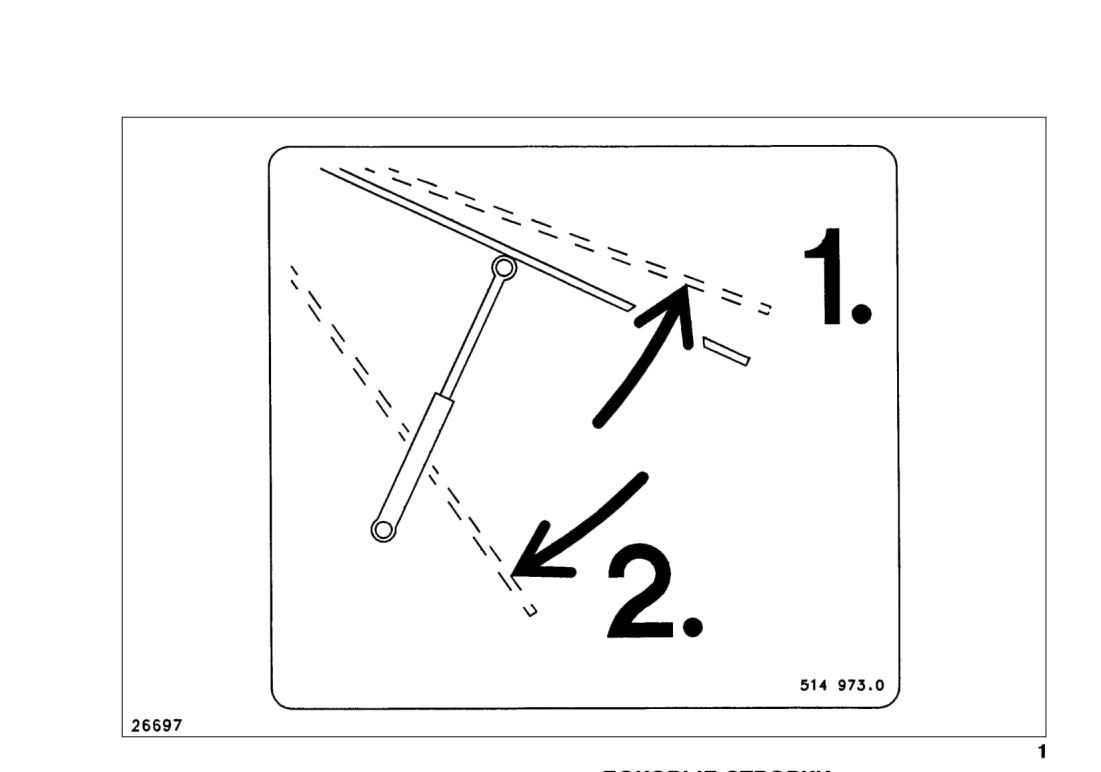

(Рис. 1)
