Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 8

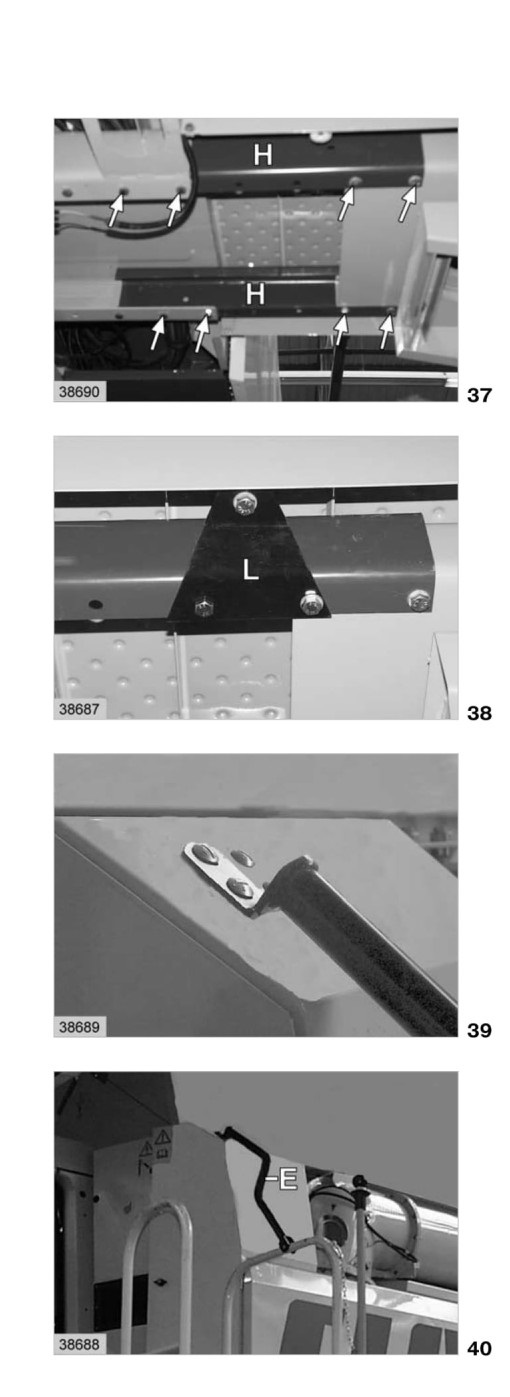

Прикрутить средние элементы (Н):
Средние элементы (Н) расположить на обеих сторонах посередине и
прикрутить посредством имеющихся винтов с шестигранной головкой (М 10 х
20).
(Рис. 31, 37)
Прикрутить крепежную пластину (L):
При использовании ограждения (В) прикрутить крепежную пластину (L) к
переднему среднему элементу (Н).
Крепежную пластину (L) при помощи винта с шестигранной головкой М 10 х
20 ДИН 933-8.8 и контактной шайбы А 10 прикрутить к нижнему концу
ограждения.
(Рис. 33, 38)
Прикрутить распорку (Е):
На зерновом бункере прикрутить распорку (Е) посредством передних винтов
с полукруглой головкой.
На заднем ограждении прикрутить распорку (Е) при помощи винта с
шестигранной головкой (М 8 х 60 ДИН 931-8.8), контактной шайбы А 8 и
стопорной гайки VM 8.
(Рис. 33, 39, 40)
