Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 7

К = Реле

К01 Подъем мотовила

К02 Опускание мотовила

КОЗ Мотовило вперед

К04 Мотовило назад

К05 Подъем жатки

К06 Опускание жатки

К07 СТОП жатки

К 08 Жатка

К09 Перемещение стола

К10 Свободно

К11 Свободно

К12 Свободно

К13 Блокировка, запуск двигателя, молотилка ВКЛ.

К14 Молотилка ВКЛ.

К15 Жатка ВЫКЛ.

К16 Жатка ВКЛ.

К17 Свободно

К18 Свободно

К19 Запорный циркуляционный клапан

К20 Дальний свет

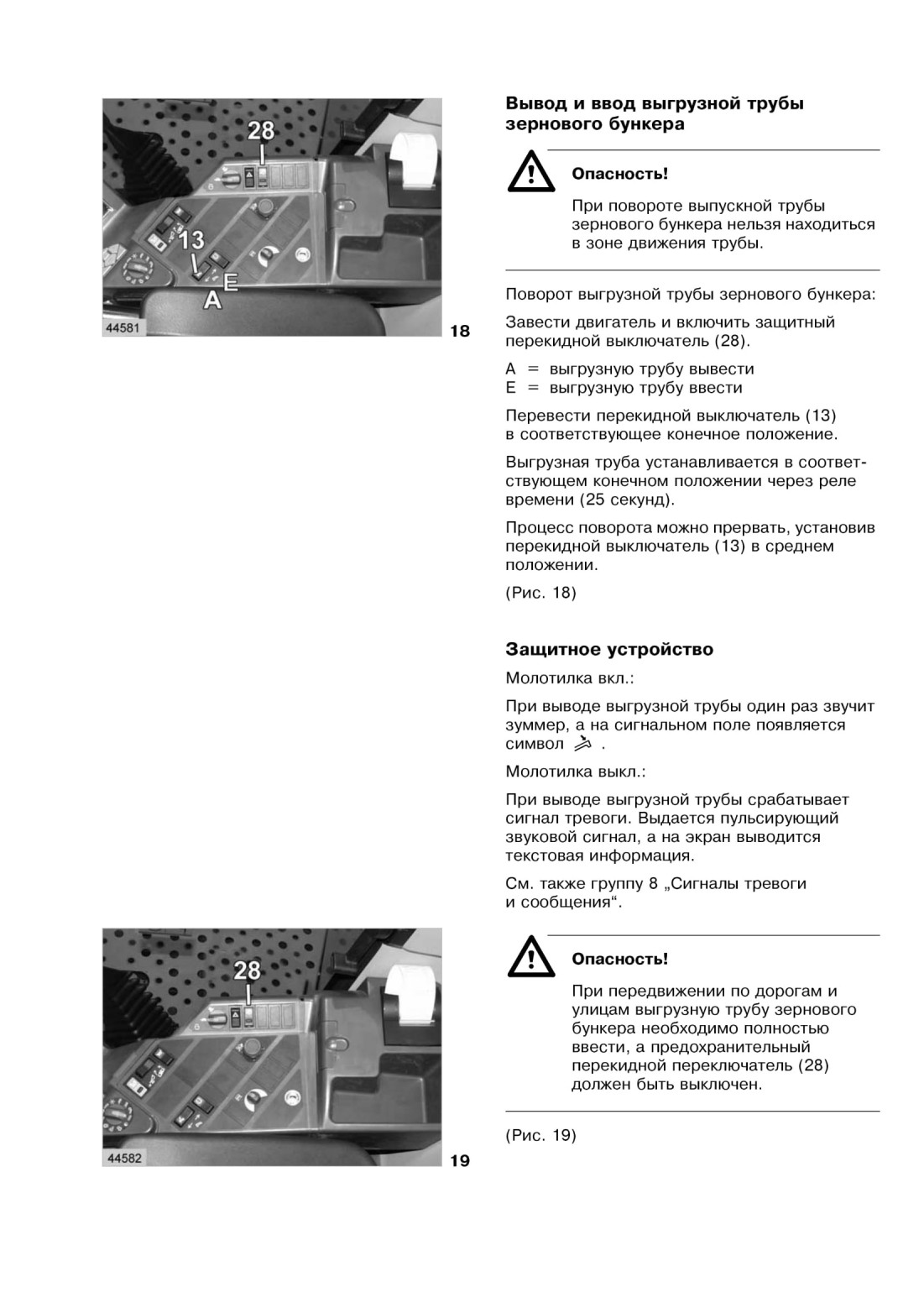

К21 Вывод выгрузной трубы зернового бункера

К22 Ввод выгрузной трубы зернового бункера
