Комбайн зерноуборочный CLAAS ЛЕКСИОН 480 / ЛЕКСИОН 470. Инструкция - часть 13
Сегменты подбарабанья можно
устанавливать и снимать также и при установленном наклонном
транспортере.
Для этого снять заслонку барабана.

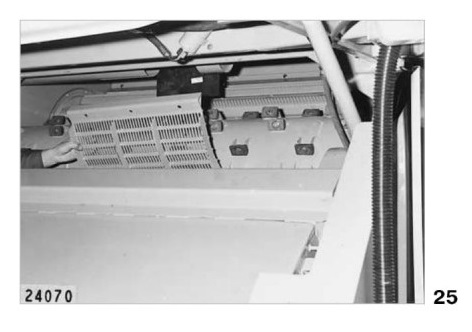

(Рис. 25)
Молотильный сегмент
Молотильный сегмент, состоящий из трех частей, находится между входным
под-барабаньем и главным подбарабаньем.
Для кукурузы и различных бобовых культур сегмент необходимо снять. По
этому поводу
- см. стр. 9.10.2, Таблица молотьбы.

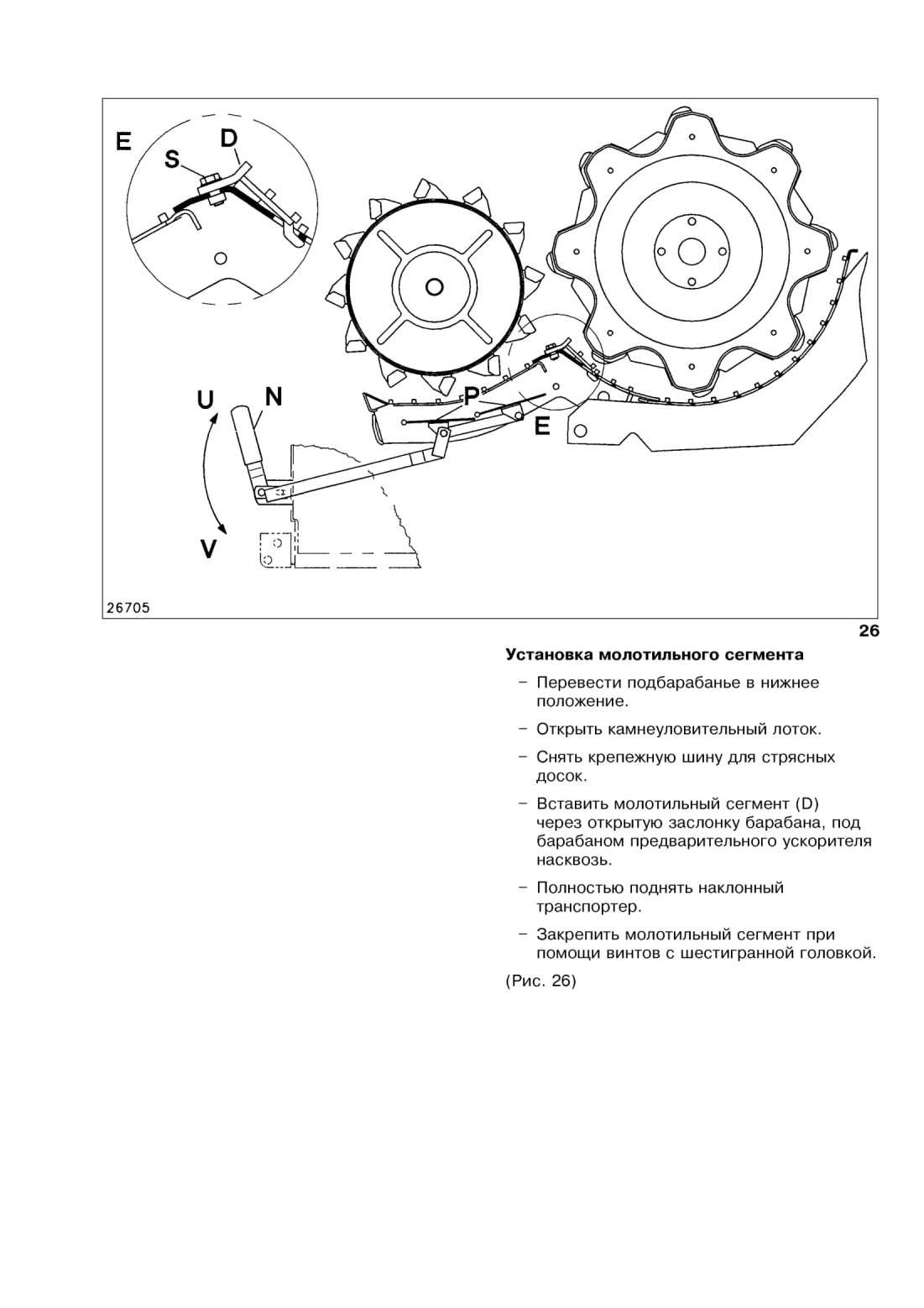

(Рис. 26)
Снятие молотильного сегмента
- Перевести подбарабанье в нижнее положение.

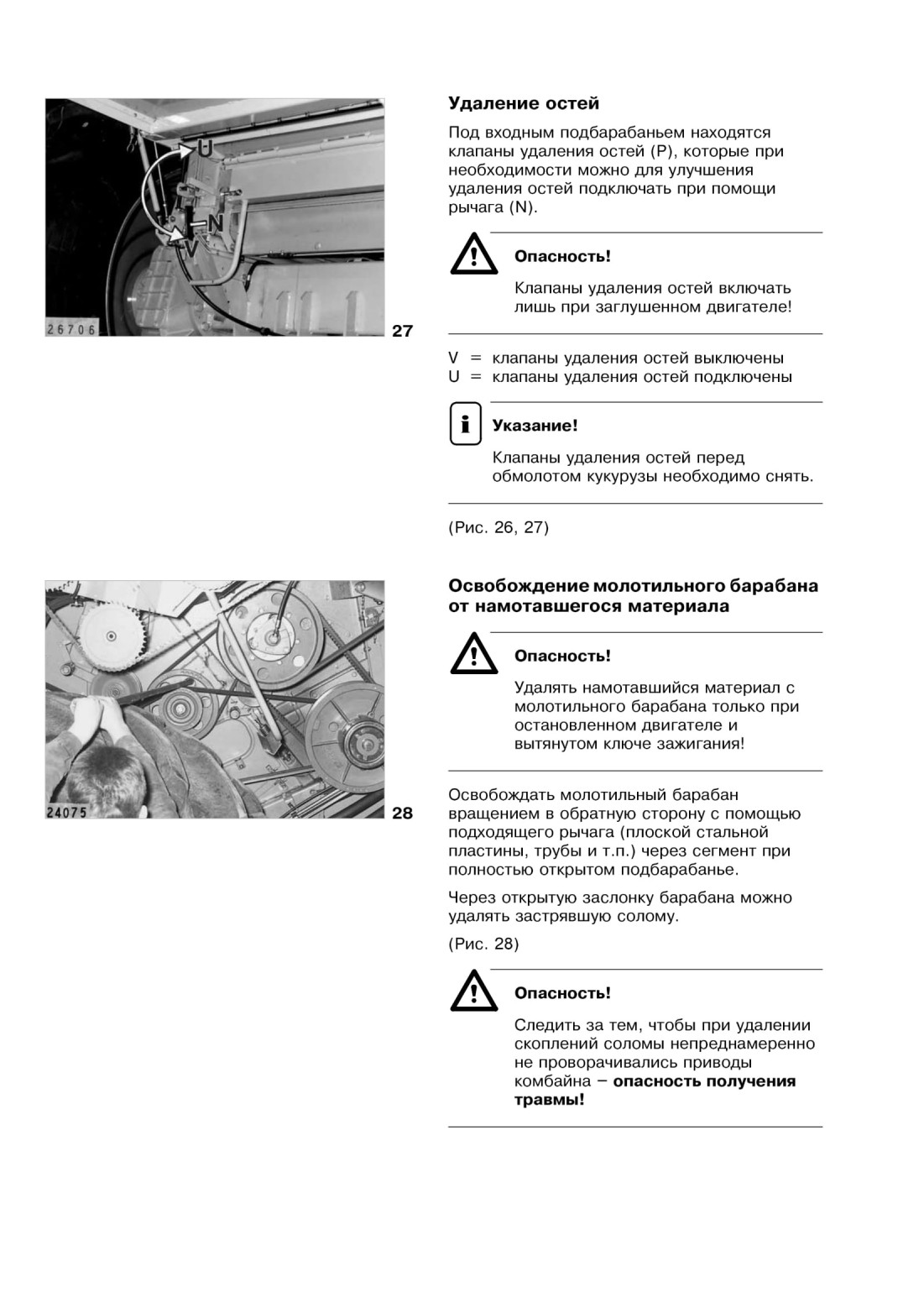

- Снять сегменты входного подбарабанья и пластины для удаления остей.
- Открыть камнеуловительный лоток.
- Снять крепежную шину для стрясной доски.
- Вывернуть винты (S) с шестигранной головкой для крепления молотильного
сегмента.
Доступ к винтам (S) с шестигранной головкой имеется под предварительным
ускорителем.
- Полностью опустить наклонный транспортер.
- Вынуть молотильный сегмент через открытую заслонку под барабаном
предварительного ускорителя.
Е = выносной элемент
” Внимание!
Винты (S) с шестигранной головкой после снятия молотильного сегмента
необходимо сразу же снова ввернуть в подбарабанье. При несоблюдении
забьются резьбовые отверстия.
